AutoCAD – Zestaw 2

/Geometria i grafika komputerowa/

Narzędzia, które należy wykorzystać w przygotowanym zestawie to:
linia, polilinia, multilinia, okrąg, łuk, elipsa

Zad. 1)

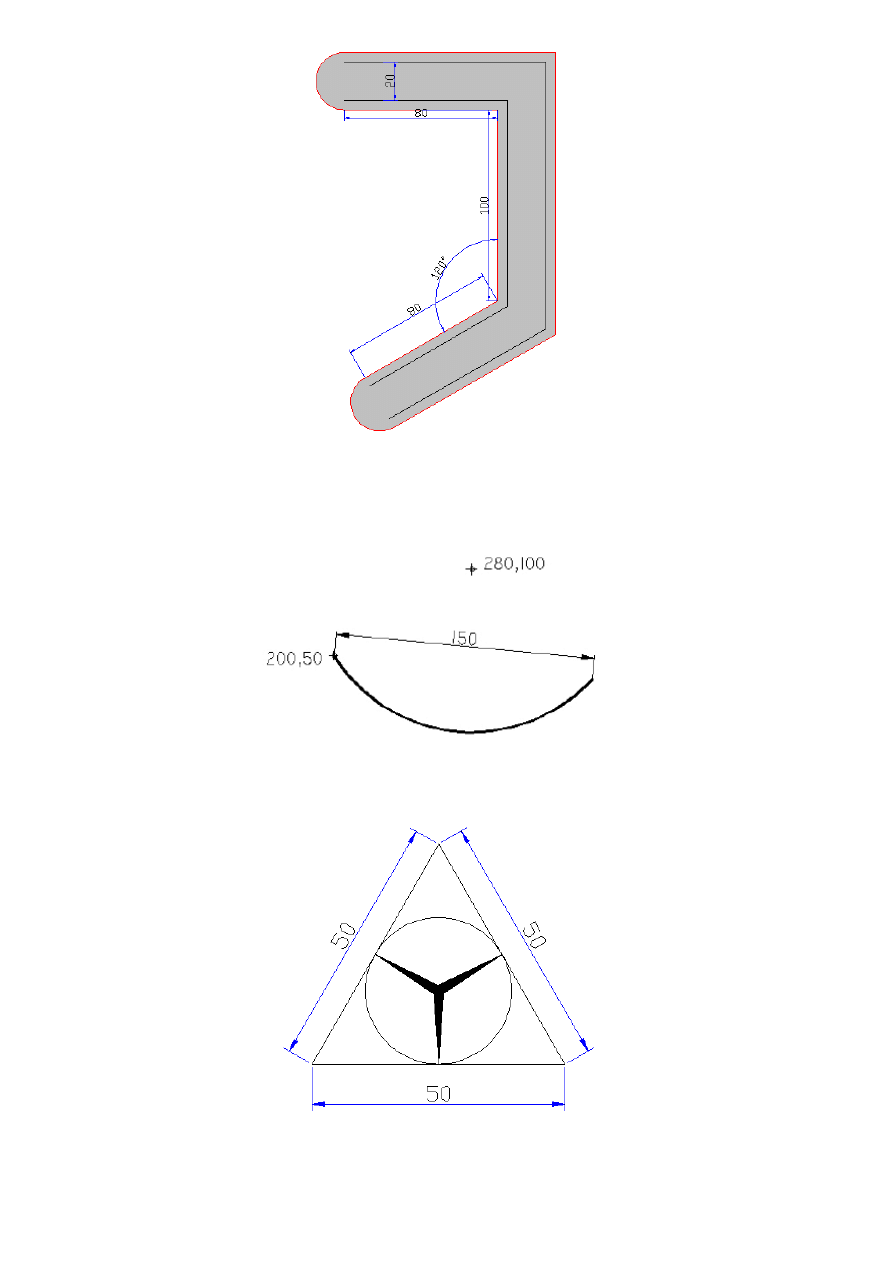

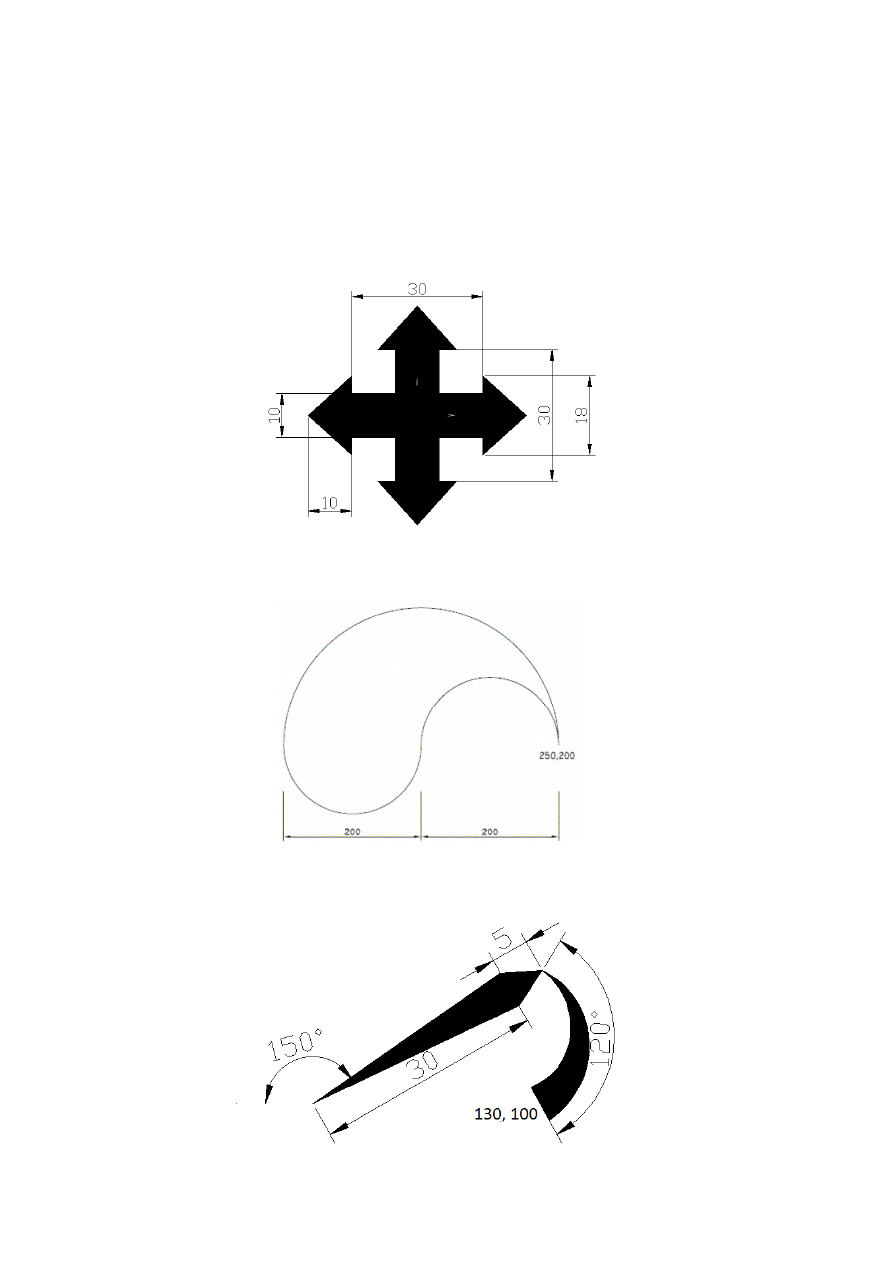

Wykonaj rysunki z wykorzystaniem narzędzia polilinia. Jeżeli w zadaniu nie jest podana
szerokość polilinii to należy ją ustalić dowolnie.

100,100

Wskazówki:
1. Trójkąt równoboczny- wszystkie kąty 60

°

2. Aby uzyskać brak wypełnienia jak na rys a) należy użyć polecenia
wypełnij lub _fill a następnie zregenerować model, aby zobaczyć efekt
poleceniem re

Zad. 2)

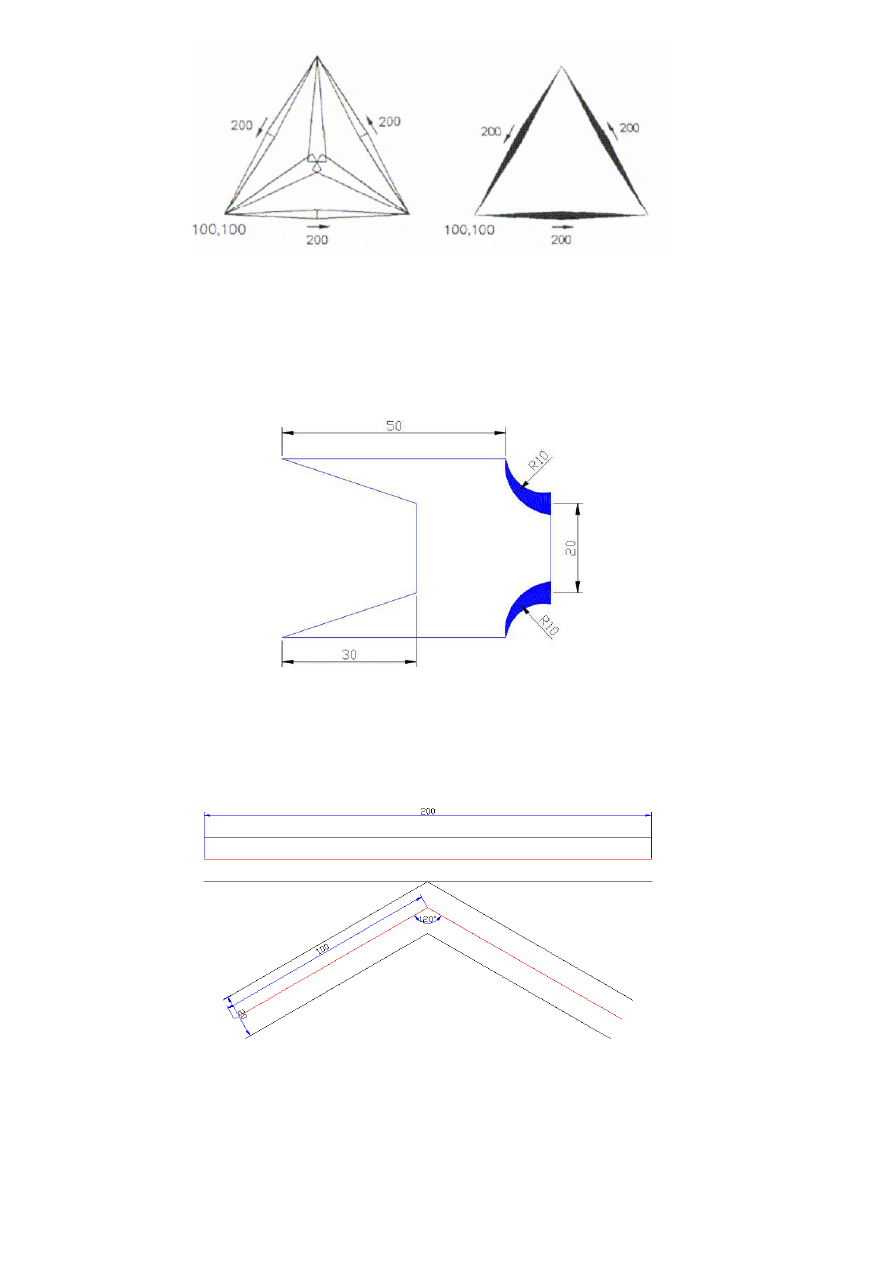

Wykonaj rysunki z wykorzystaniem narzędzia multilinia (niebieski kolor to
wymiarowanie).

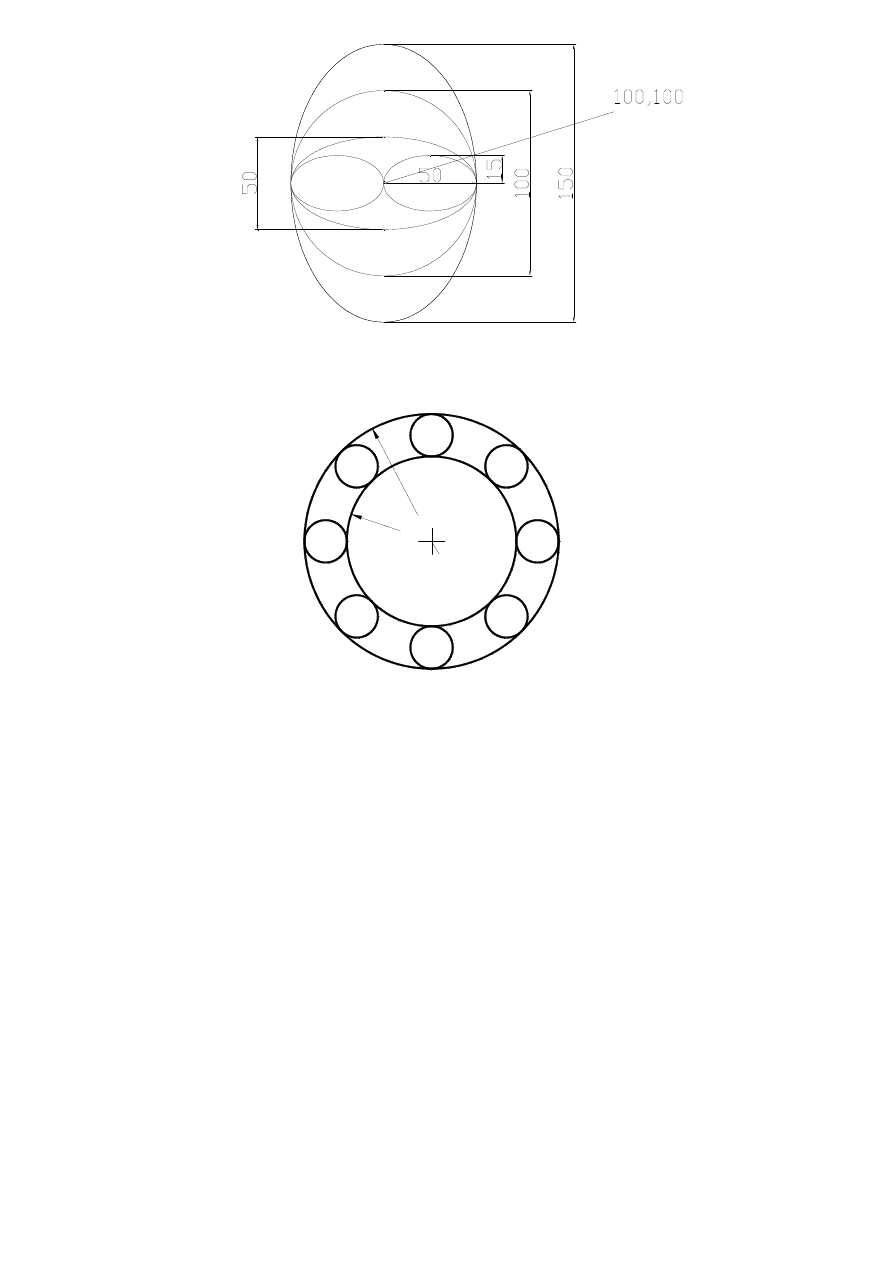

Zad. 3) Korzystając narzędzi okrąg i elipsa sporządź poniższe rysunki.

R20

R

3

0

(25,25)
