Anleitung zum wechseln der Festplatte des
Medion 9580F Notebooks

Wichtig: Wir Übernehmen keine Haftung für etwaige Schäden an Ihrem Notebook.
Insbesondere treten wir nicht für einen etwaigen Garantieverlust ein. Sie benutzen die hier
dargereichte Information auf eigene Verantwortung.

Allgemeiner Hinweis:
Die Festplatte sitzt bei diesem Notebook unter der Tastatur.
Einige Schrauben sind bei diesem Notebook sehr fest verschraubt!
Bitte auf optimal passendes Werkzeug (Paßform der Schraubenzieher) achten!

a)

•

Zuerst die Frontblende lösen.

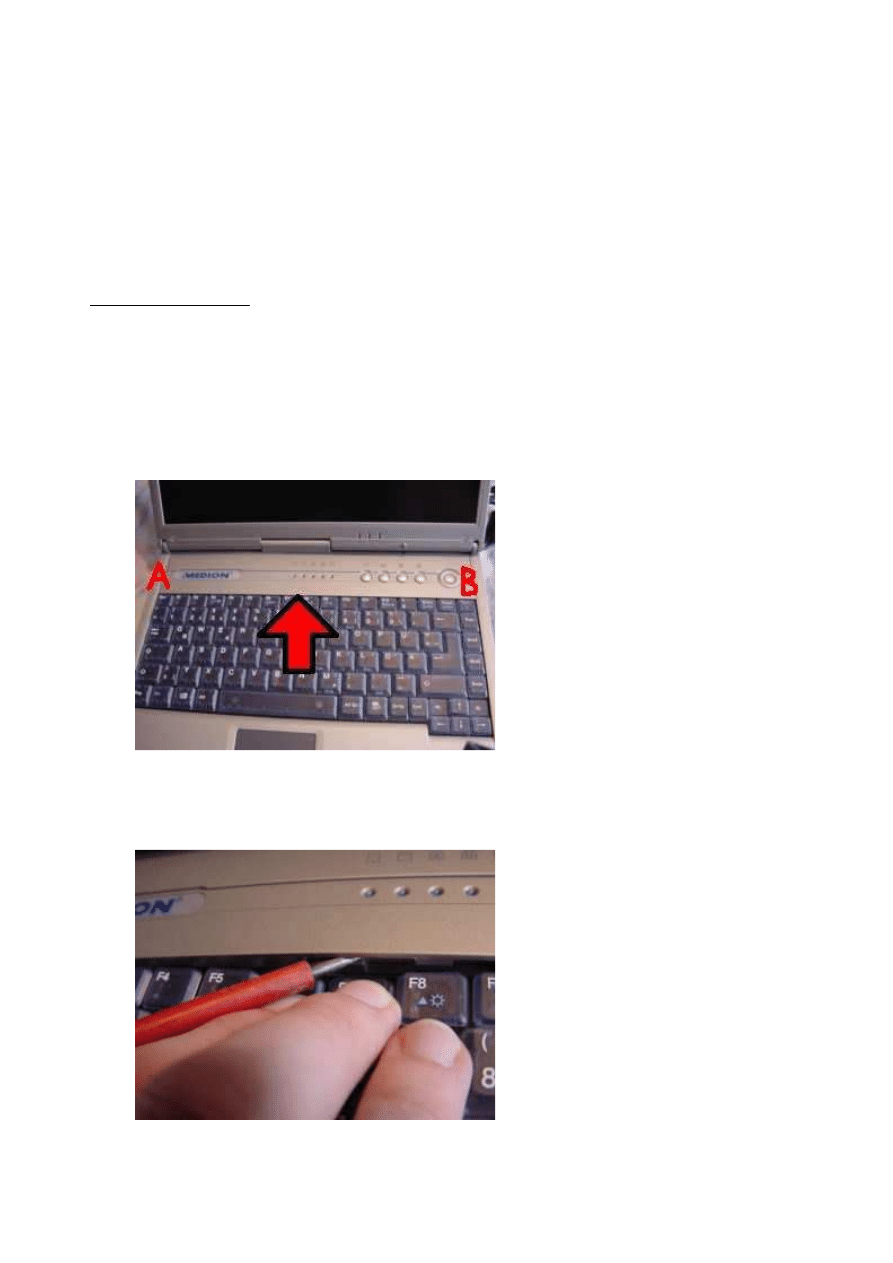

Foto 1:

Dazu heben Sie die markierte Stelle (Foto1 wo der Pfeil hinzeigt) mit den Fingernägeln oder
einem Schraubendreher, vorsichtig an.

Foto 2:

Page 1 of 4

2010-11-19

file://C:\Documents and Settings\Art\Pulpit\9580 wymiana dysku.htm

b)

•

Anheben zum Verkürzen.
Es muss soweit nach oben gedrückt werden, bis zuerst der Hacken (Siehe Foto1 Markierung
B) sich löst, dann Markierung B (Siehe Foto1).
Durch das Verbiegen wird keine Hardware beschädigt.

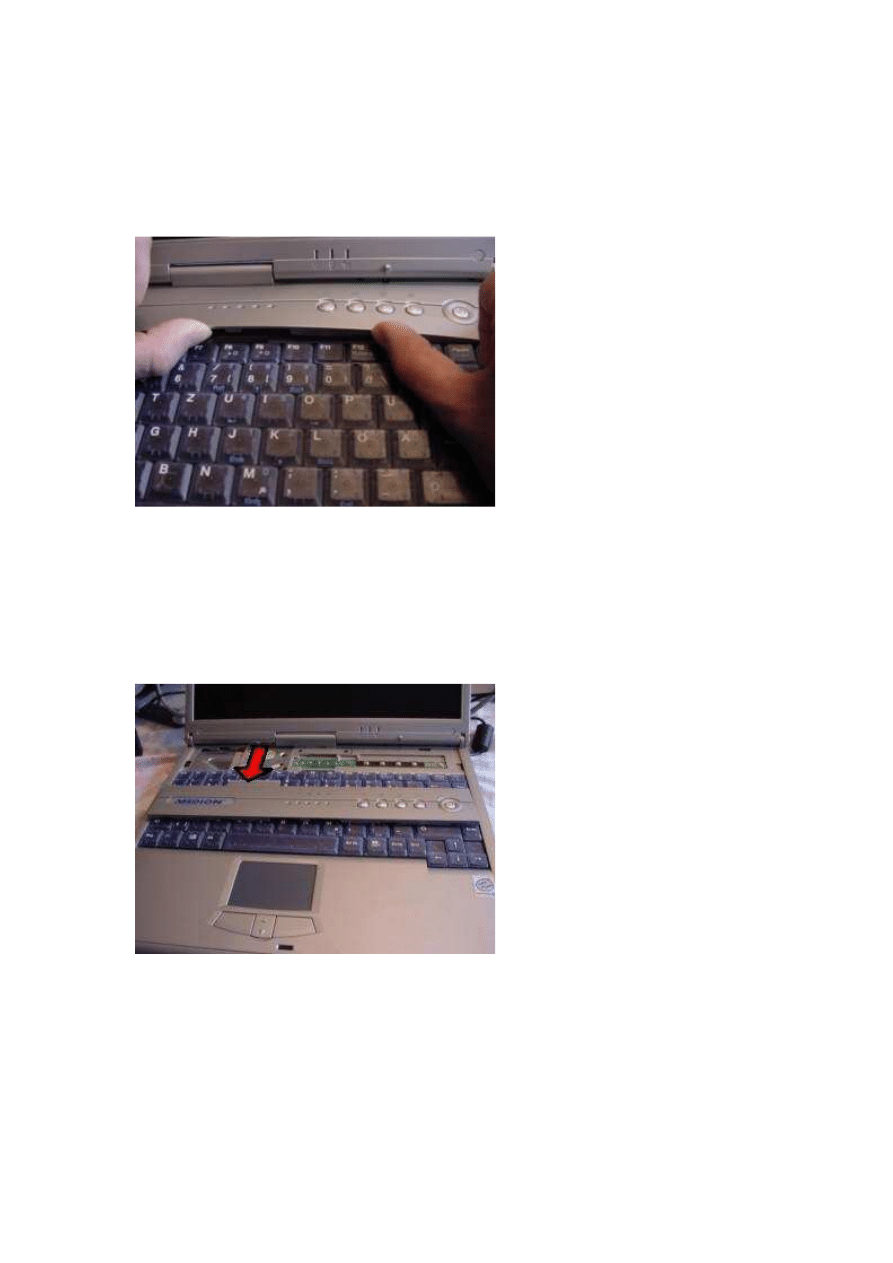

Foto 3:

c)

•

Jetzt wird die Blende nach vorn gezogen.
Sie wird nur noch durch einen Einschub gehalten.
Es gibt keine Kabel oder feste Verbindungen zwischen Notebook und Blende!

Foto 4:

d)

•

Es kann nun Vorsichtig die Tastatur angehoben werden.
Vorsicht! Flachbandkabel verbindet Tastatur und Mainboard (siehe Foto 6)!

Page 2 of 4

2010-11-19

file://C:\Documents and Settings\Art\Pulpit\9580 wymiana dysku.htm

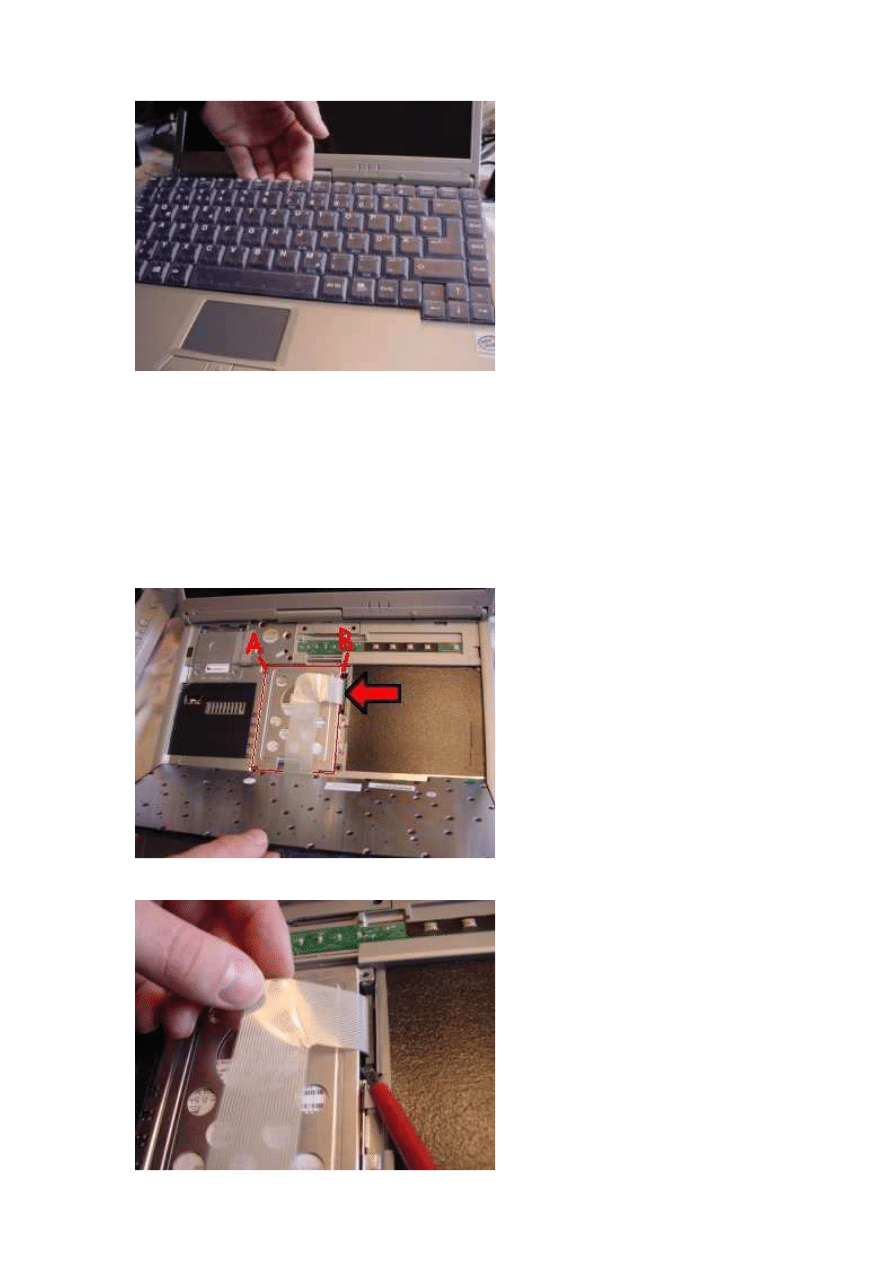

Foto 5:

e)

•

Der Rot markierte Bereich zeigt die Festplatte.
Der rote Pfeil zeigt den Verbindungsstecker des Tastaturkabels.
Mit einem Schraubendreher kann die Plastikfassung des Verbindungssteckers vorsichtig
nach oben gehebelt werden, so dass sich das Kabel entnehmen lässt (Siehe Foto 7).
Dann bitte die beiden Schrauben A+B vorsichtig lösen.

Foto 6:

Foto 7:

Page 3 of 4

2010-11-19

file://C:\Documents and Settings\Art\Pulpit\9580 wymiana dysku.htm

f)

•

Der Festplattenrahmen muss an dem vorne eingelassenem Metallbügel nach oben gezogen
werden.

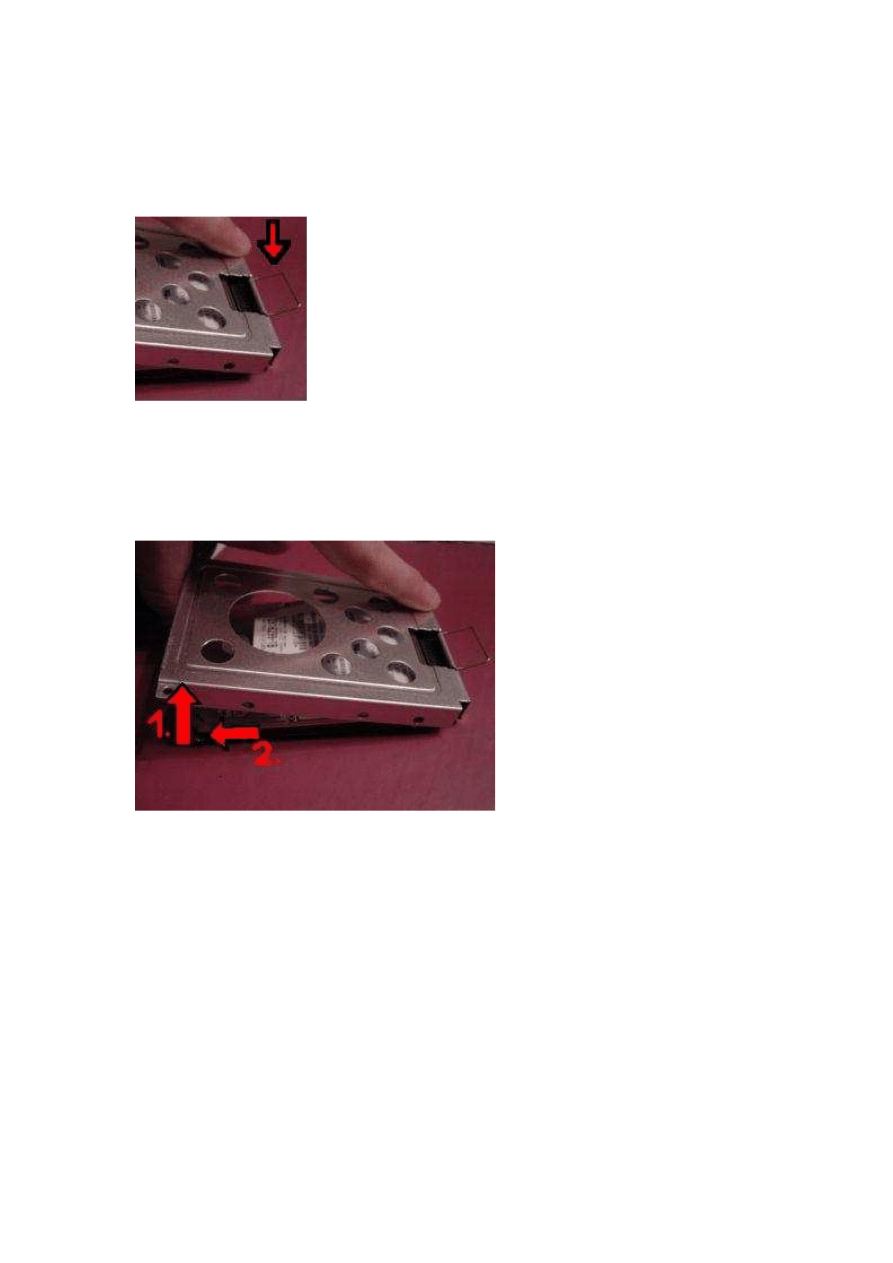

Foto 8:

Bitte die vier seitlichen Schrauben mit einem geeignetem Schraubendreher entfernen, da
diese sehr fest sitzen.
Nun den Festplattenrahmen anheben und die Festplatte seitlich herausnehmen.
Fertig!

Foto 9:

Der Einbau verläuft genau rückwärts, allerdings sollte man beachten:
Das Tastaturkabel muss wieder in der Plastikfassung eingekeilt werden (Foto 5 ).
Bei der Frontblende muss erst A, dann B einrasten.
Wieder mit Biegung vorsichtig die Blende zum Verkürzen anheben und durch leichten
Druck zur Monitorseite hin den Einschub zum entgültigen einrasten bringen (Siehe Foto 1).

•
