FUNDAMENTOWANIE

Wykład 7

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH

WARUNKACH GRUNTOWYCH

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

POŁO ENIE FUNDAMENTU

W STOSUNKU DO ZWIERCIADŁA WODY GRUNTOWEJ

JG-W-07JG-W-07

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

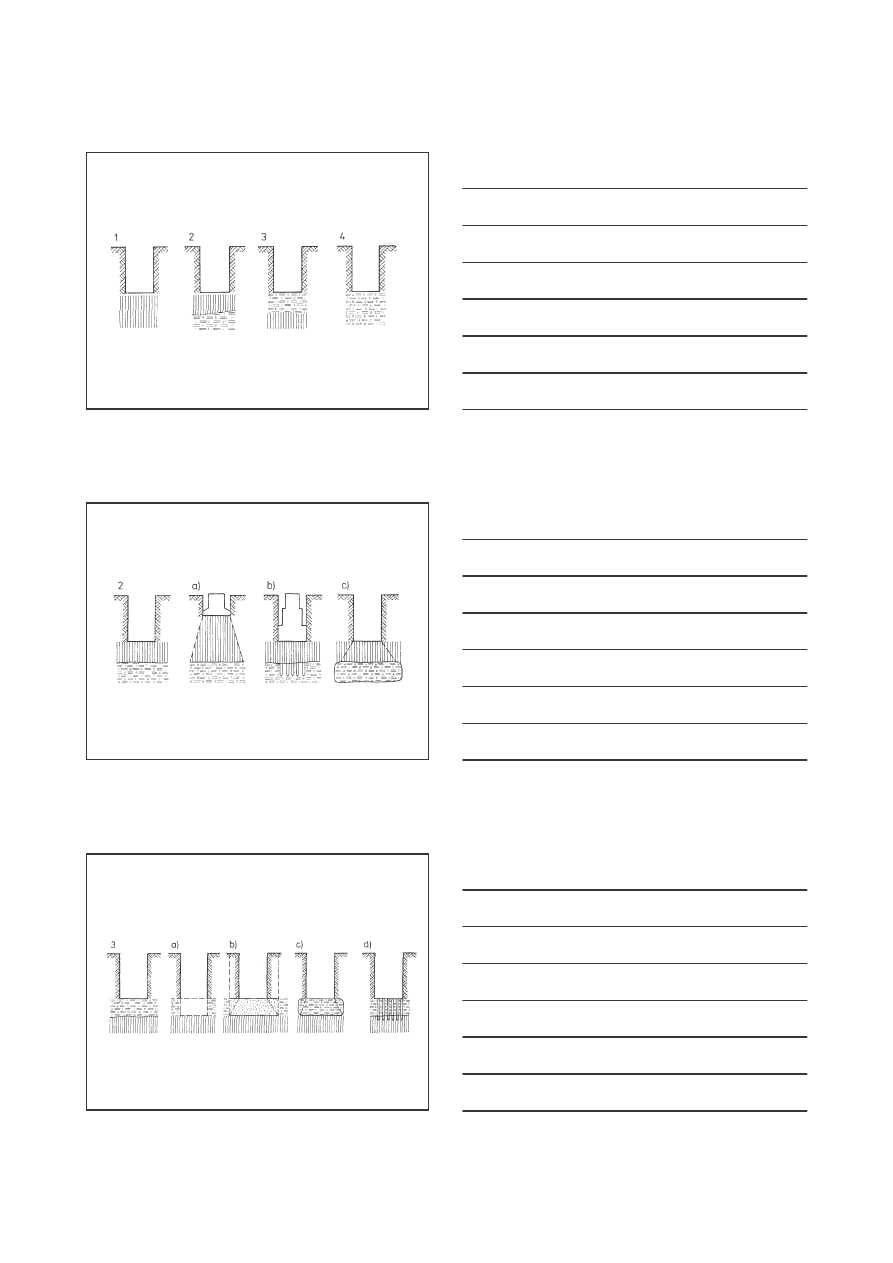

RODZAJ I STAN GRUNTU W PODŁO U BUDOWLANYM

Grunty no ne – szrafowanie pionowe

Grunty słabe – szrafowanie poziome

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

POŁO ENIE POWY EJ ZWIERCIADŁA WODY GRUNTOWEJ

A - 2

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

POŁO ENIE POWY EJ ZWIERCIADŁA WODY GRUNTOWEJ

A - 3

JG-W-07JG-W-07

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

POŁO ENIE POWY EJ ZWIERCIADŁA WODY GRUNTOWEJ

A - 4

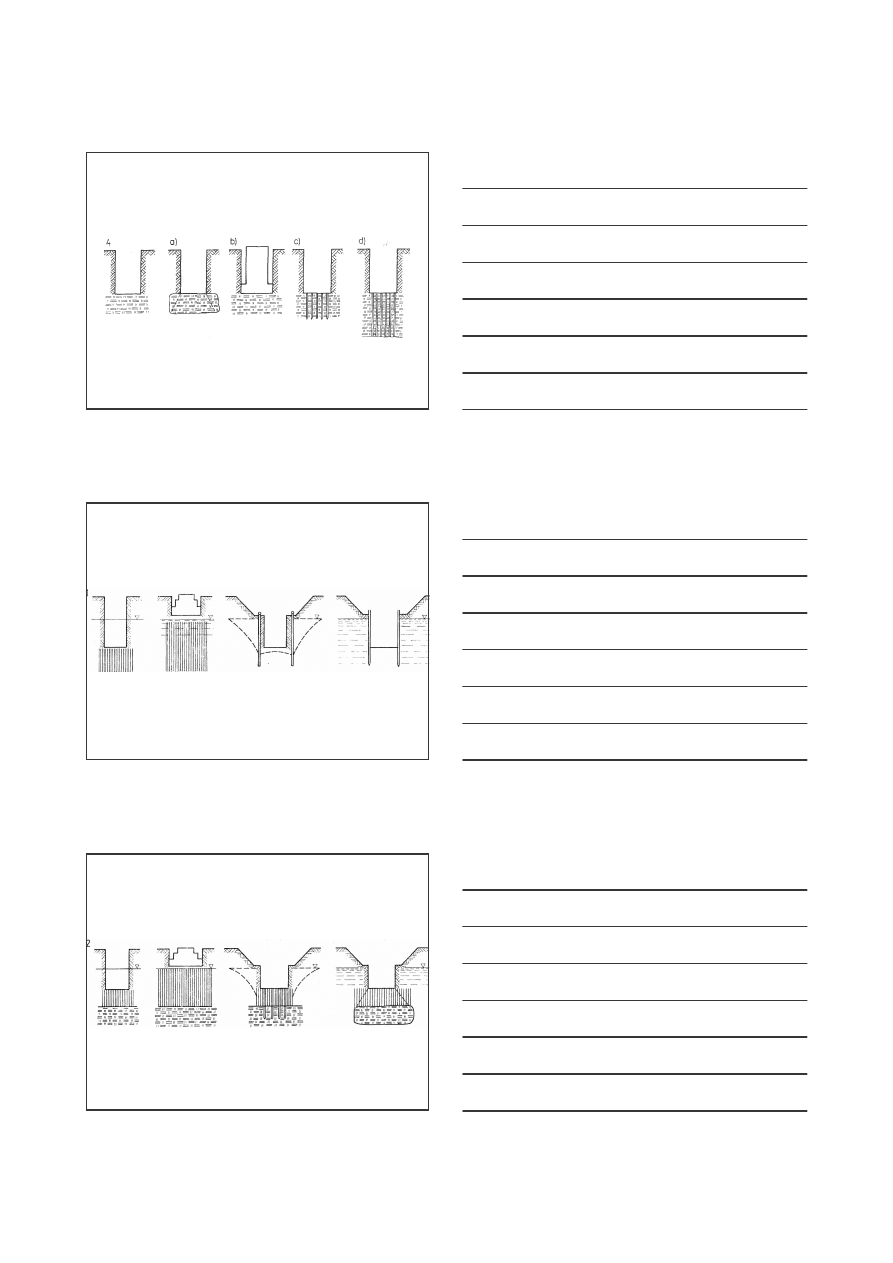

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

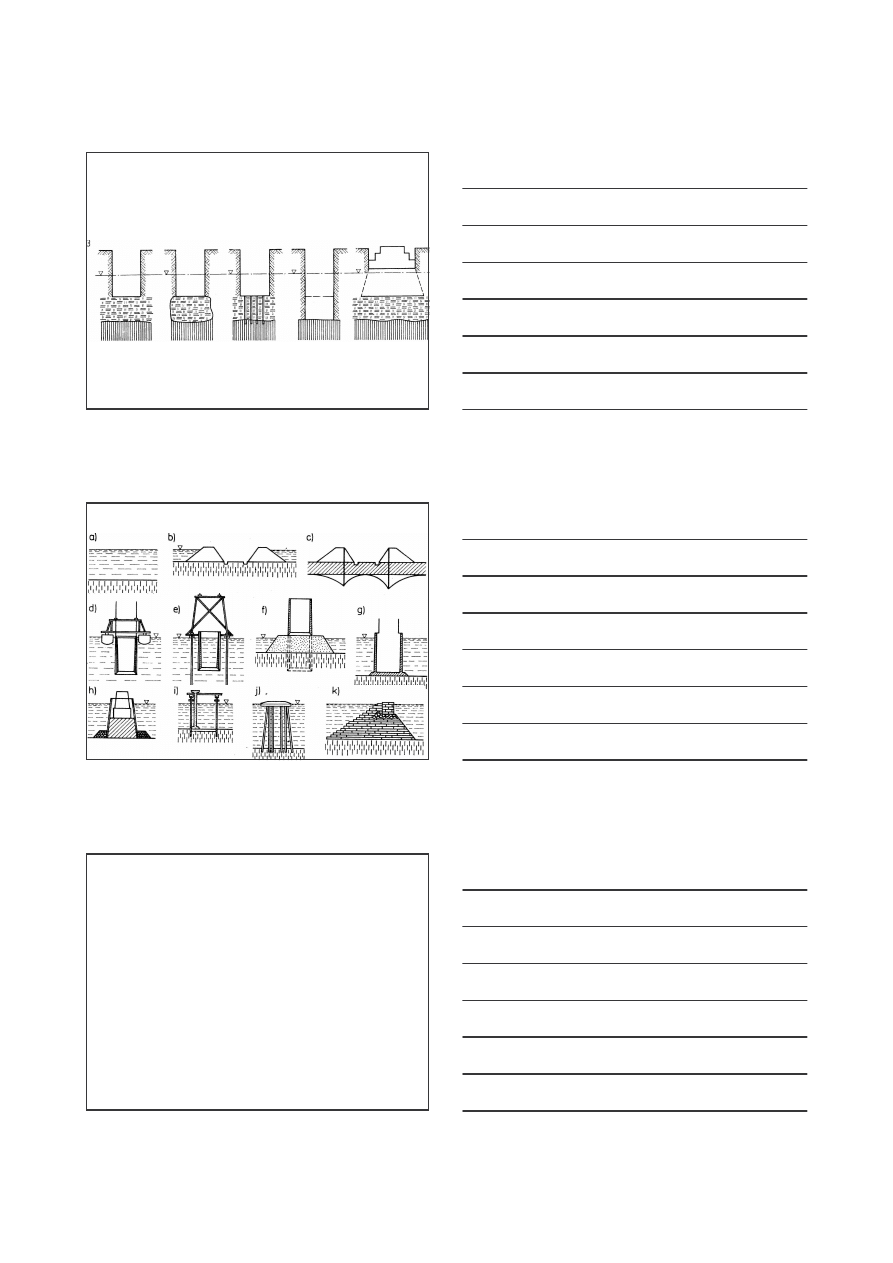

Posadowienie poni ej zwierciadła wody gruntowej

No ne podło e gruntowe

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

Posadowienie poni ej zwierciadła wody gruntowej

Słaba warstwa poni ej poziomu posadowienia

JG-W-07JG-W-07

POŁO ENIE FUNDAMENTU

W SZCZEGÓLNYCH WARUNKACH

GRUNTOWO-WODNYCH

Posadowienie poni ej zwierciadła wody gruntowej

Słaba warstwa w poziomie posadowienia

POŁO ENIE FUNDAMENTU

NA TERENIE ZALANYM WOD

ROBOTY GEOTECHNICZNE

ROBOTY FUNADAMENTOWE

zwi zane z posadowieniem obiektów budowlanych

ROBOTY ZIEMNE

zwi zane z wykonywaniem budowli ziemnych

JG-W-07JG-W-07

ROBOTY FUNADAMENTOWE

zwi zane z posadowieniem obiektów budowlanych

Prace przy wykonywaniu fundamentów bezpo rednich:

•

wytyczenie granic wykopu i obrysu fundamentów

•

wykonanie wykopu z zabezpieczeniem jego cian

•

zabezpieczenie wykopu przed dopływem wody gruntowej

•

odpompowanie wody z wykopu

•

wykonanie konstrukcji fundamentu

•

zasypanie fundamentu i prace wyko czeniowe

ROBOTY FUNADAMENTOWE

zwi zane z posadowieniem obiektów budowlanych

W przypadku usytuowania budowli na terenie zalanym wod

stosuje si specjalne metody wykonania fundamentów:

•

w wykopach chronionych przez cianki szczelne

•

w grodzach sypanych, stawianych, zapuszczanych

•

bez obni ania zwierciadła wody otwartej, z zastosowaniem

sztucznej wyspy, pomostów itp.

•

metod betonowania podwodnego

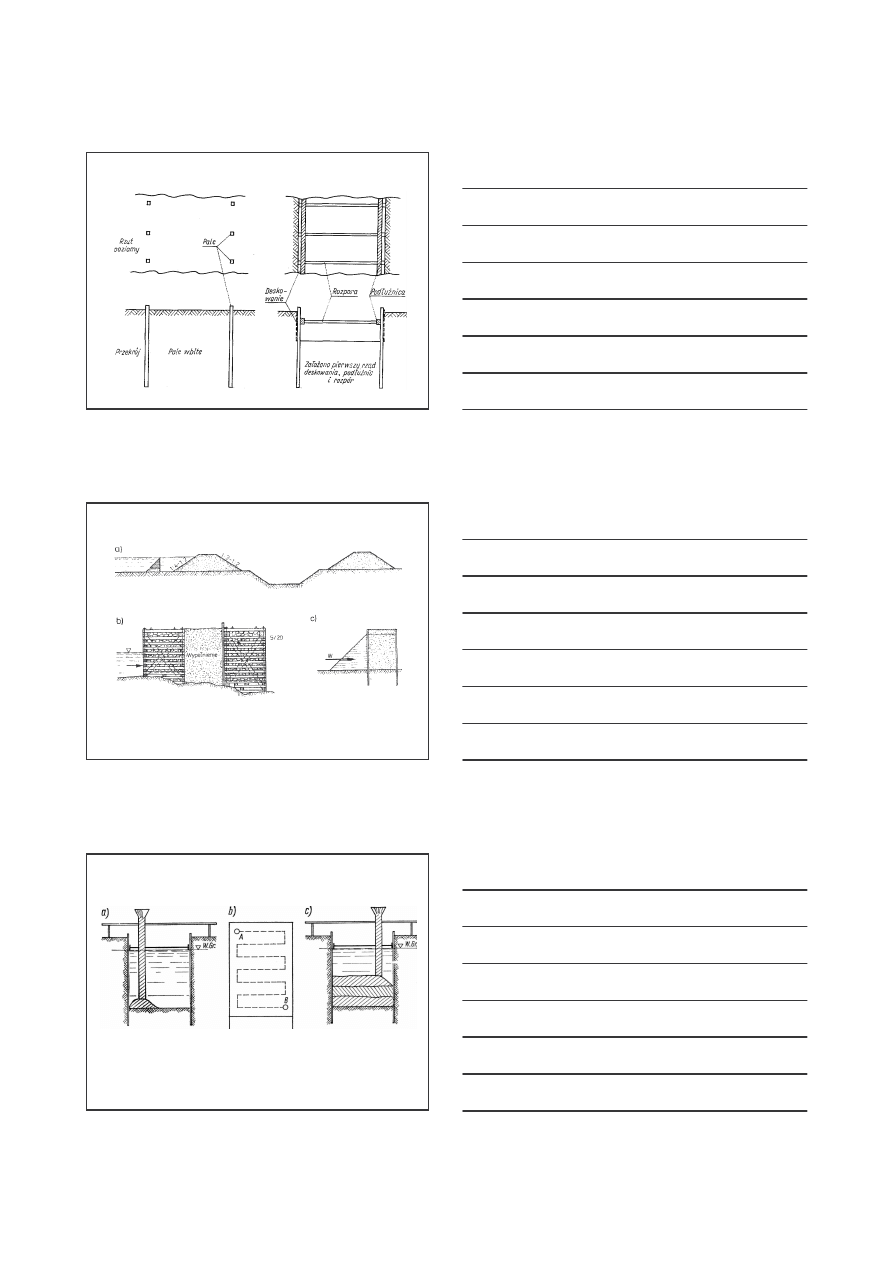

Zabezpieczenie wykopu ciank szczeln

JG-W-07JG-W-07

Zabezpieczenie wykopu deskowaniem

Grodze – jako ochrona terenu budowy

a – sypana

b – stawiana

c – z podwójn

ciank szczeln

Posadowienie budowli na terenie zalanym wod

Betonowanie podwodne

Betonowanie płyty za pomoc ruchomego leja:

a – pocz tek betonowania

b – droga leja

c – układane warstw betonu

JG-W-07JG-W-07

ROBOTY FUNADAMENTOWE

zwi zane z posadowieniem obiektów budowlanych

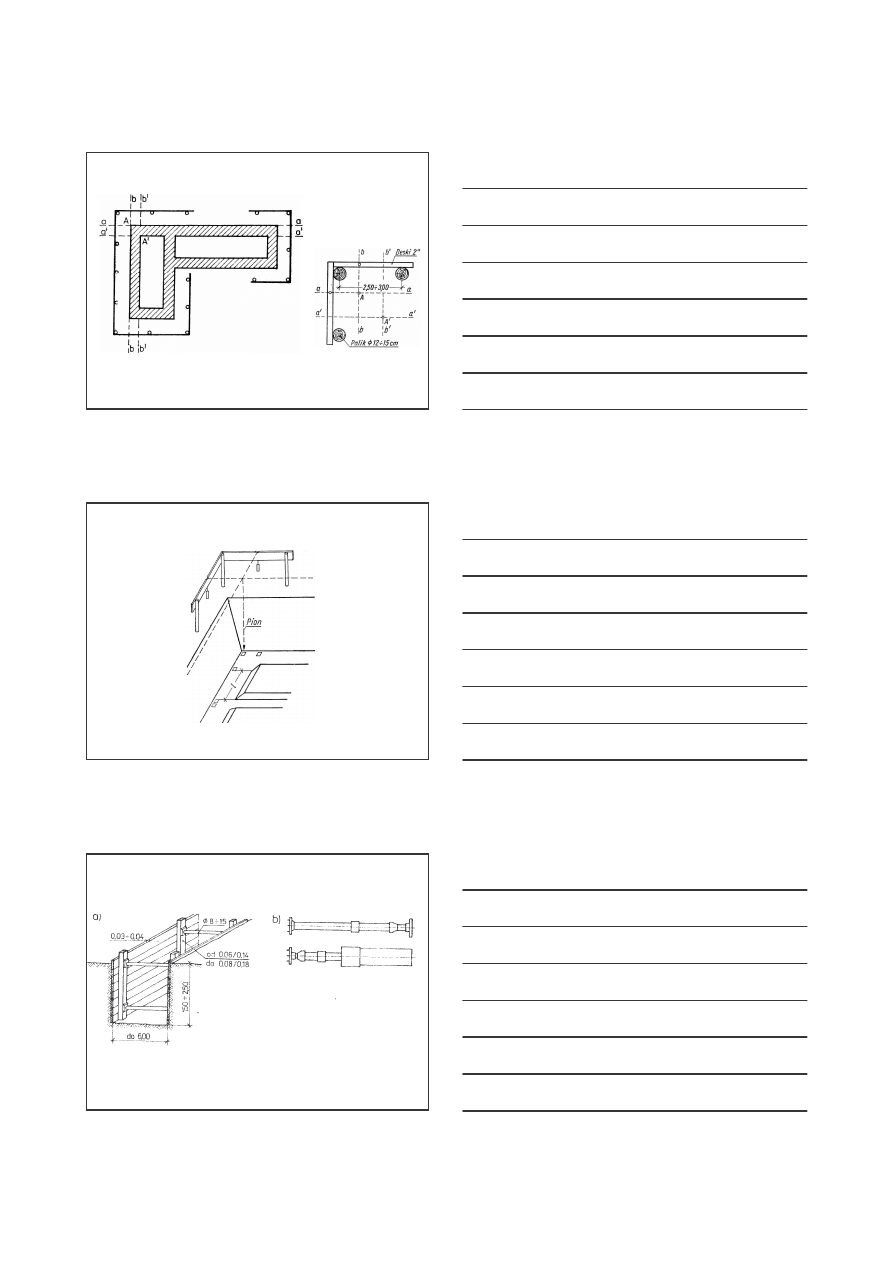

Wyznaczanie obrysu fundamentów i wykopu w terenie

A – rzut punktu naro nego budynku

a-a, b-b – przekroje w zewn trznych płaszczyznach prostopadłych cian budynku

a”-a”, b”-b” - przekroje w wewn trznych płaszczyznach prostopadłych cian budynku

ROBOTY FUNADAMENTOWE

zwi zane z posadowieniem obiektów budowlanych

Widok przestrzenny naro nika wykopu

Zabezpieczenie cian wykopu

w skoprzestrzennego

a – deskowanie

b – rozpory rubowe

JG-W-07JG-W-07

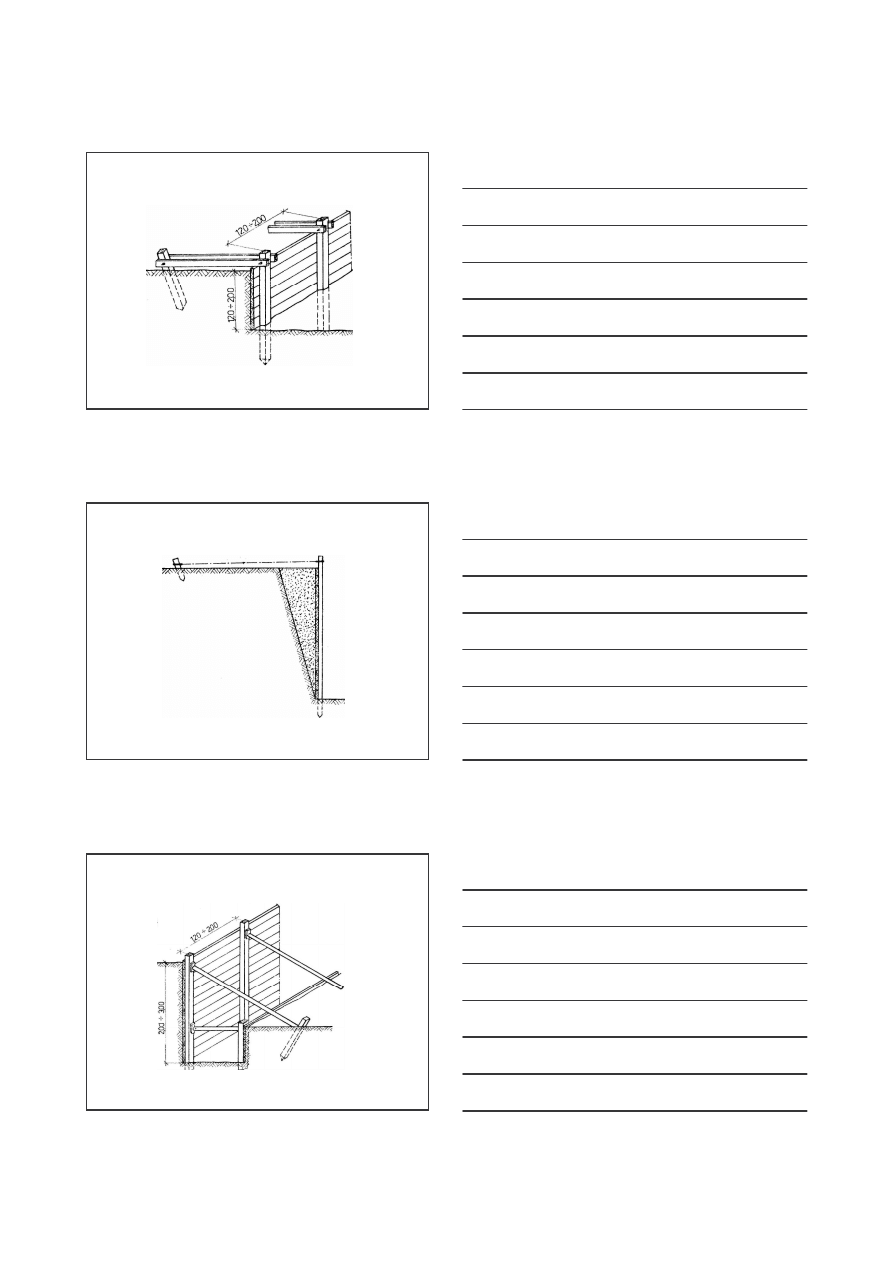

Zabezpieczenie cian wykopu

szerokoprzestrzennego

Umocnienie deskami poziomymi.

Pionowe pale zakotwione kleszczami drewnianymi

Zabezpieczenie cian wykopu

szerokoprzestrzennego

Zakotwiona lina stalowa jako element stabilizuj cy pal

Zabezpieczenie cian wykopu

szerokoprzestrzennego

Zabezpieczenie mieszane

ciana z desek podparta uko nymi belkami

JG-W-07JG-W-07

ROBOTY FUNADAMENTOWE

zwi zane z posadowieniem obiektów budowlanych

Poduszka (ława) piaskowa

a – w gruncie suchym

b – w gruncie nawodnionym

1 – poduszka piaskowa

2 – płyty zabezpieczaj ce ( cianki szczelne)

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

wg

PN-B-06050 Roboty ziemne

Wymagania ogólne

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4 Wykopy

3.4.1 Ogólne zasady wykonywania wykopów

3.4.1.1. Metoda wykonywania wykopów powinna by

dobrana do zakresu robót, rodzaju, rozmiarów i gł boko ci

wykopów, ukształtowania terenu, rodzaju

gruntu oraz posiadanego sprz tu mechanicznego.

3.4.1.2. Przed przyst pieniem do wykonywania wykopów

nale y sprawdzi poziom wody gruntowej

w miejscu wykonywania robót i uwzgl dni ci nienie

spływowe, które mo e powodowa utrudnienie robót

i naruszenie równowagi skarp wykopu lub zbocza.

JG-W-07JG-W-07

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.1.3. Wykopy tymczasowe powinny by wykonywane

bezpo rednio przed wykonaniem przewidzianych w nich

robót i szybko zlikwidowane przez zasypanie.

3.4.1.4. Szczególn uwag nale y zwróci na wyst powanie

w podło u gruntów ekspansywnych.

3.4.1.5. ródła wody odsłoni te przy wykonywaniu

wykopów nale y uj

za pomoc rowów lub drenów

i odprowadzi rowami poza teren robót.

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.1.6. Wykopy o gł boko ci powy ej 4,0 m nale y

wykonywa stopniami (pi trami) z tym, e z ka dego

stopnia powinien by urz dzony wyjazd dla rodków

transportowych oraz przewidziane odprowadzenie

wody uniemo liwiaj ce spływanie jej na stopnie

poło one ni ej. Przy r cznym odspajaniu gruntu zaleca si

wykonywanie stopni o wysoko ci nie wi kszej ni 1,5 m.

3.4.1.7. ciany wykopów nale y tak kształtowa lub

obudowywa , aby nie nast piło obsuni cie si gruntu;

nale y przy tym uwzgl dni wszystkie oddziaływania

i wpływy, które mogłyby narusza stateczno

gruntu.

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.1.8. ciany wykopu nie mog by podkopywane;

powstałe nawisy, jak równie odsłoni te przy

wydobywaniu gruntu głazy narzutowe, resztki budowli,

fragmenty nawierzchni dróg itp., które mog spa

lub ze lizgn

si , nale y niezwłocznie usun .

3.4.1.9. Sposób zabezpieczenia cian wykopu nale y

ustala w zale no ci od:

- rodzaju gruntu,

- gł boko ci i wymiarów w planie wykopu

- przewidywanych niekorzystnych obci e i oddziaływa

- czasu trwania wykopu (tymczasowy, stały),

- warunków miejscowych,

JG-W-07JG-W-07

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy

3.4.2. Kategorie urabialno ci gruntów

Kategorie od 1 – do 7

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.3. Wymiary wykopów

3.4.3.1 Wymiary wykopów w planie powinny by

dostosowane do:

- wymiarów fundamentów w planie lub rednicy przewodu,

- gł boko ci wykopu,

- zakresu i technologii robót, które maj by wykonywane

w wykopie,

- rodzaju gruntu i sposobu zabezpieczenia cian wykopu

(obudowa, bezpieczne nachylenie skarp),

- szeroko ci potrzebnej przestrzeni roboczej.

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.3.2. Szeroko

przestrzeni roboczej w wykopach

obudowanych nie powinna by mniejsza ni 0,50 m,

a w przypadku gdy na cianach konstrukcji ma by

wykonywana izolacja - nie mniejsza ni 0,80 m.

3.4.3.3. Minimalna szeroko

dna wykopu dla przewodów

podziemnych o gł boko ci od 1,0 m do 1,25 m

bez przestrzeni roboczej powinna wynosi 0,60 m,

a w przypadku układania ruroci gów i drena y co

najmniej po 0,30 m z ka dej strony.

JG-W-07JG-W-07

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.4 Nienaruszalno

struktury gruntu w dnie

wykopu

3.4.4.1. W celu ochrony struktury gruntu w dnie wykopu

nale y wykonywa wykopy do gł boko ci mniejszej

od projektowanej co najmniej o 20 cm, a w wykopach

wykonywanych mechanicznie o 30 cm do 60 cm

w zale no ci od rodzaju gruntu. Pozostawiona

warstwa powinna by usuni ta bezpo rednio przed

wykonaniem fundamentów lub uło eniem urz dze

instalacyjnych.

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.4 Nienaruszalno

struktury gruntu w dnie

wykopu

3.4.4.2. W przypadku wykonania wykopu o gł boko ci

wi kszej ni przewidywana, nale y zastosowa

odpowiednie rodki zapewniaj ce wymagan

no no

podło a w poziomie posadowienia konstrukcji

(np. odpowiednio zag szczona lub stabilizowana

spoiwem podsypka piaskowo- wirowa, albo warstwa

chudego betonu).

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.5 Wykopy nieobudowane

3.4.5.1 Wykopy nieobudowane o cianach pionowych

Wykopy o cianach pionowych, bez podparcia

lub rozparcia mog by wykonywane w skałach

i w gruntach nienawodnionych, z wyj tkiem iłów

ekspansywnych, gdy teren nie jest osuwiskowy

gdy przy wykopie, w pasie o szeroko ci równej gł boko ci

wykopu, naziom nie jest obci ony,

a gł boko

wykopu nie przekracza:

4,0 m - w skałach litych, 1,0 m - w rumoszach,

1,25 m - w gruntach spoistych

JG-W-07JG-W-07

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.5.2 Wykopy ze skarpami o bezpiecznym nachyleniu

Wykopy ze skarpami o bezpiecznym nachyleniu

nale y wykonywa wówczas, gdy:

- nie s spełnione wszystkie warunki z 3.4.5.1

- nie przewiduje si podparcia lub rozparcia cian.

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

Dopuszcza si stosowanie bezpiecznych nachyle

skarp wykopów tymczasowych o gł boko ci do 4 m:

a) 1 : 0,5 - w iłach (zwi złych i bardzo spoistych:

iłach, glinach), w stanie co najmniej twardoplastycznym,

b) 1 :1 - w skałach sp kanych i rumoszach zwietrzelinowych,

c) 1 : 1,25 - w mieszaninach frakcji piaskowej z iłow

i pyłow (mało spoistych, jak piaski gliniaste, pyły, lessy,

gliny zwałowe) oraz w rumoszach zwietrzelinowych

zawieraj cych powy ej 2 % frakcji iłowej (gliniastych),

d) 1 : 1,5 - w gruntach niespoistych oraz w gruntach

spoistych w stanie plastycznym.

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

Nachylenie skarp wykopu o gł boko ci

wi kszej ni 4 m nale y przyjmowa

na podstawie oblicze stateczno ci skarpy.

JG-W-07JG-W-07

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

W przypadku wykopów ze skarpami o bezpiecznym

nachyleniu powinny by spełnione nast puj ce wymagania:

1. w pasie przylegaj cym do górnej kraw dzi skarpy

o szeroko ci równej trzykrotnej gł boko ci wykopu

powierzchnia terenu powinna mie spadki umo liwiaj ce

łatwy odpływ wody opadowej od kraw dzi wykopu,

2. podnó e skarpy wykopów w gruntach spoistych

powinno by zabezpieczone przed rozmoczeniem

wodami opadowymi przez wykonanie w dnie wykopu

przy skarpie, spadku w kierunku rodka wykopu

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

W przypadku wykopów ze skarpami o bezpiecznym

nachyleniu powinny by spełnione nast puj ce wymagania:

3. naruszenie stanu naturalnego gruntu na powierzchni

skarpy, np. rozmycie przez wody opadowe, powinno by

usuwane z zachowaniem bezpiecznych nachyle

w ka dym punkcie skarpy,

4. stan skarp nale y okresowo sprawdza w zale no ci

od wyst powania czynników działaj cych destrukcyjnie

(opady, mróz itp.).

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

Nachylenie skarp wykopów stałych nie powinno by

wi ksze ni :

1 : 1,5 - przy gł boko ci wykopu do 2 m,

1 : 1,75 - przy gł boko ci wykopu od 2 m do 4 m,

1 : 2 - przy gł boko ci wykopu od 4 m do 6 m.

Wi ksze nachylenie skarp nale y uzasadni

obliczeniami stateczno ci.

Stateczno

skarp i dna wykopu gł bszego ni 6 m

zawsze powinna by sprawdzona obliczeniowo.

JG-W-07JG-W-07

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.8 Zabezpieczanie skarp wykopów stałych

W przypadku wykopów stałych nale y zapewni :

1. stałe odwodnienie wykopu,

2. zabezpieczenie przed rozmyciem terenu u podnó a

i ponad skarp w pasie o szeroko ci równej

gł boko ci wykopu, je li projekt nie przewiduje

inaczej,

3. zabezpieczenie skarp przed erozj .

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.9 Zasypywanie wykopów

3.4.9.1. Je li w projekcie nie ustalono inaczej, zaleca si

zasypa wykop gruntem uprzednio wydobytym

z tego wykopu; materiał zasypki nie powinien

by zmarzni ty ani zawiera zanieczyszcze (np.

torfu, darniny, korzeni, odpadków budowlanych itp.

materiałów).

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.9 Zasypywanie wykopów

3.4.9.2. Zasypywanie wykopu nale y wykonywa

warstwami, które po uło eniu powinny by

zag szczone; mi szo

warstw zasypki

powinna by wybrana w zale no ci

od przyj tej metody zag szczania.

JG-W-07JG-W-07

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.9 Zasypywanie wykopów

3.4.9.3. Nasypywanie warstw gruntu i ich zag szczanie

w pobli u cian obiektów powinno by dokonywane

w taki sposób, aby nie spowodowało uszkodzenie

ciany lub izolacji wodochronnej albo

przeciwwilgociowej, je li taka została wykonana.

ROBOTY ZIEMNE

zwi zane z robotami fundamentowymi

3.4. Wykopy (c.d.)

3.4.9 Zasypywanie wykopów

3.49.4. Je eli w zasypywanym wykopie znajduje si

przewód lub ruroci g, to u yty materiał i sposób

zasypania nie powinien spowodowa uszkodzenia

lub przemieszczenia przewodu ani uszkodzenia

izolacji

(wodochronnej, przeciwwilgociowej, cieplnej).
