Skracanie cyklu licznika

• Przez wykrycie stanu równego żądanej długości cyklu i

użyciu go do

zerowania

licznika

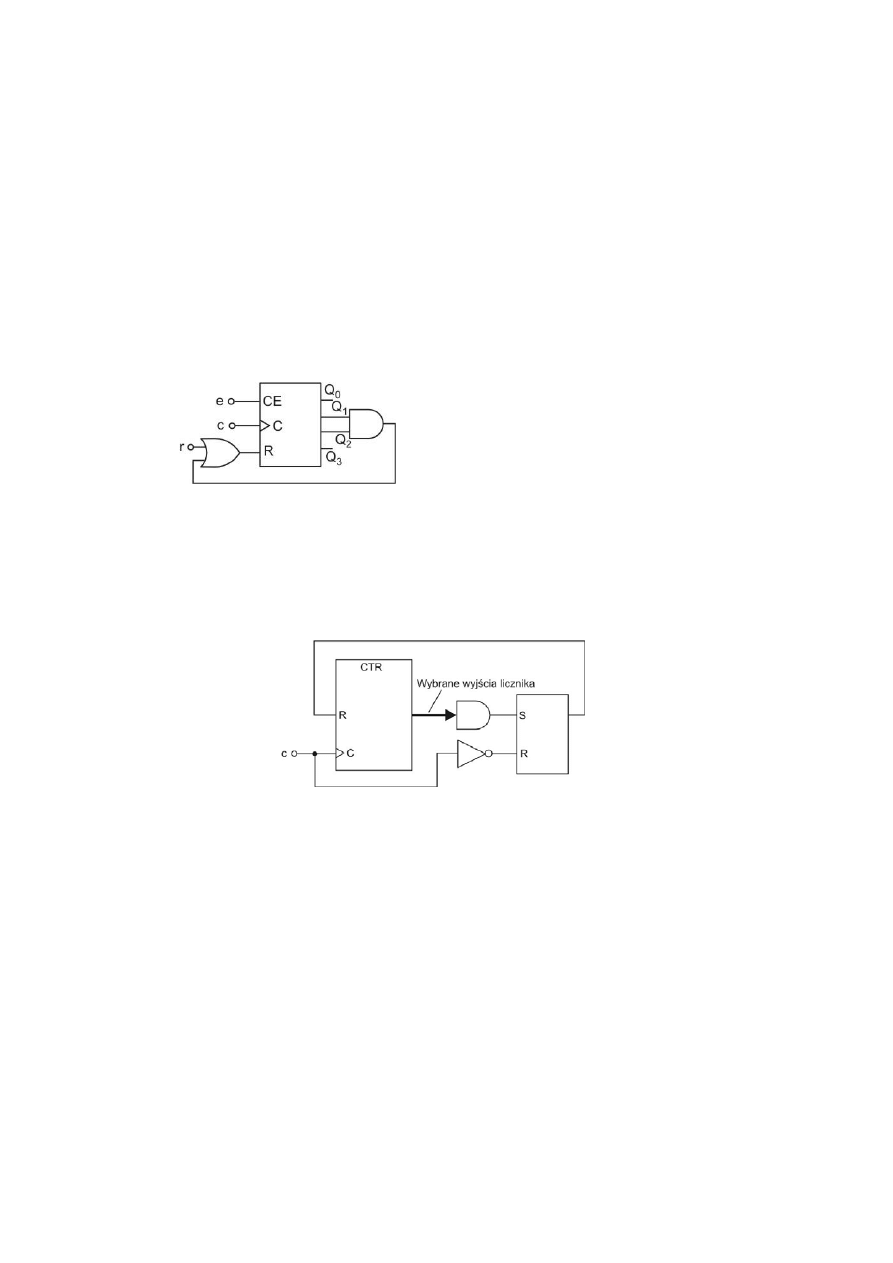

Np. licznik

modulo 6

z użyciem licznika 4-bitowego modulo

10 lub modulo 16 (NB)

• Zapewnienie niezawodnego zerowania w liczniku

wielobitowym ► impuls zerujący ma czas trwania T

c

/ 2

• Inny sposób skracania długości cyklu: przez wykrycie

stanu równego żądanej długości cyklu i użycie go do

wpisu

równoległego

stanów 0 (odmiana zerowania)

• Przy

wpisie synchronicznym

trzeba wykrywać stan

mniejszy o 1 od długości cyklu

• Wpisując stany niezerowe można ustalić

niezerowy

początek cyklu

• Można utworzyć licznik o

wybranym, niezerowym stanie

początkowym i końcowym

cyklu, np. od 0111 do 1101

◄ cykl od stanu 0000 do 0101,

chwilowy

stan 0110 powoduje

zerowanie
