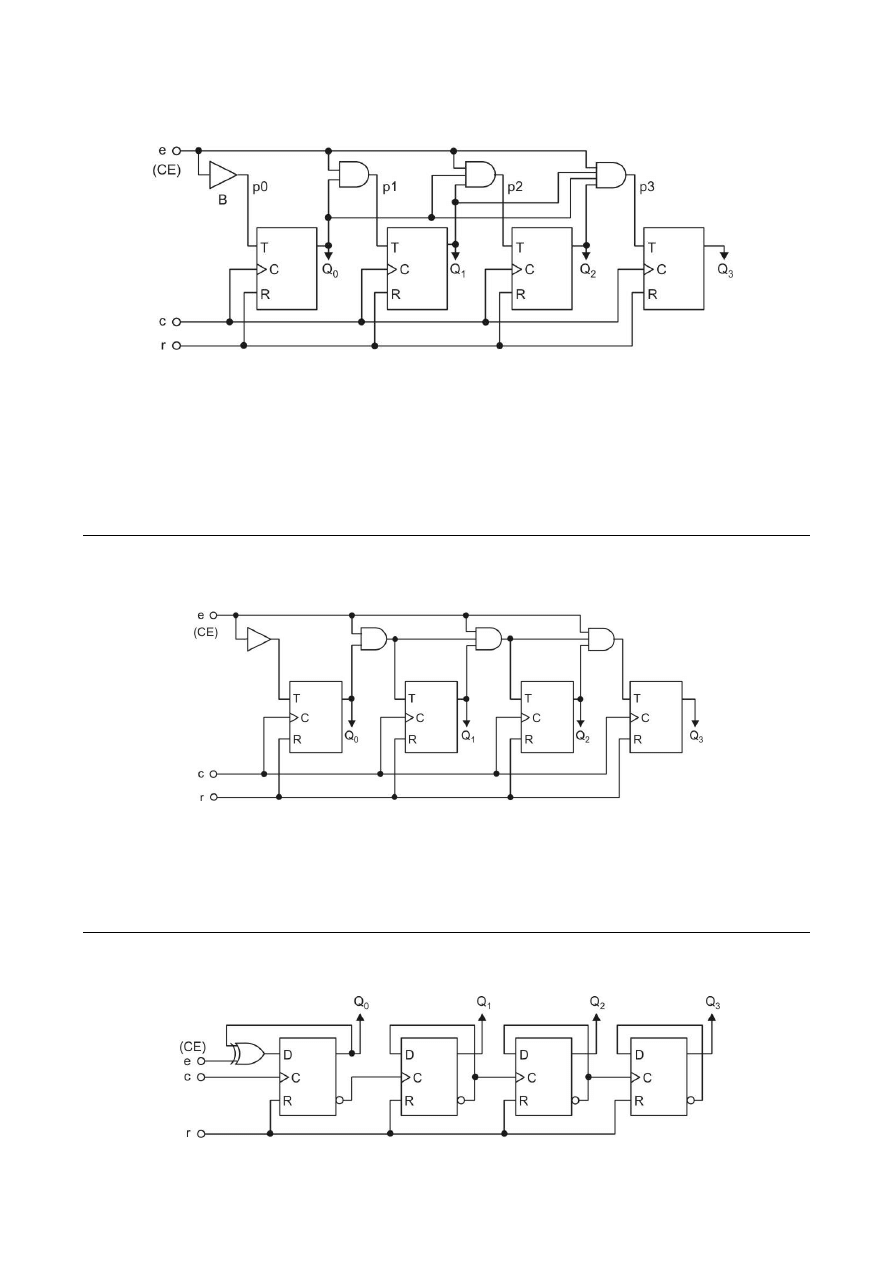

Licznik synchroniczny z przeniesieniami

równoległymi

Minimalny okres zegara

c

:

T

o min

=

1/f = t

pCQ

+ t

pb

+ t

su

t

pCQ

– czas propagacji przerzutnika od C do Q

t

pb

– czas propagacji bramki

t

su

– czas ustalenia przerzutnika

Licznik synchroniczny z przeniesieniami

szeregowymi

Minimalny okres zegara

c

:

T

o min

=

1/f = t

pCQ

+

(n – 2) t

pb

+ t

s

n – liczba bitów licznika

Licznik

asynchroniczny

z przerzutnikami D jako T
