F1-98

© J. Pasierbiński , J. Kalisz, WAT, 2006

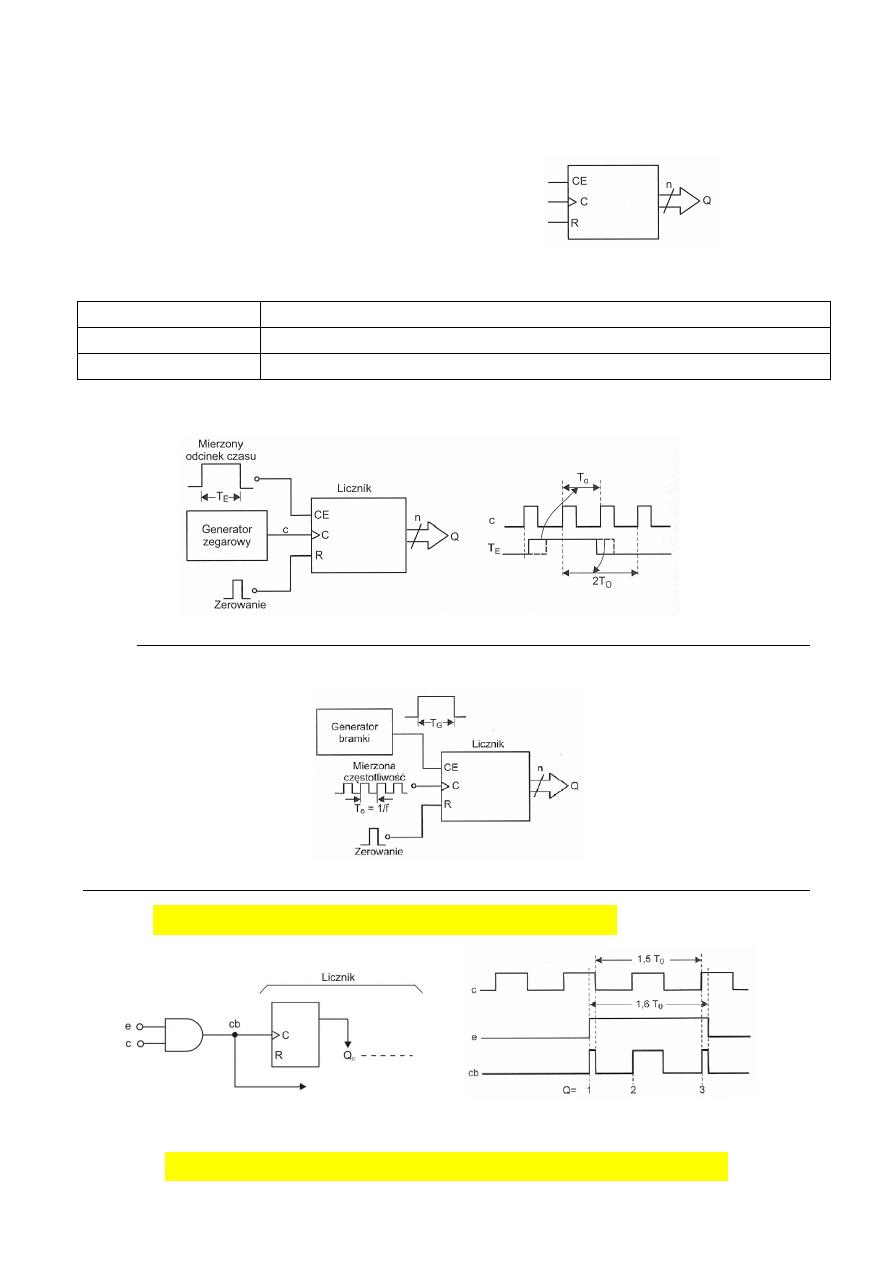

Liczniki

Układy zliczające impulsy

podawane na wejście

zegarowe

(C, CK, CLK, CLOCK)

Klasyfikacja liczników

Budowa

Asynchroniczne (szeregowe), synchroniczne (równoległe)

Kod wyjściowy

dwójkowe (NB), dziesiętne (BCD), „1 z n”, Graya

Kierunek zliczania

w przód, wstecz, rewersyjne

•

Prosty pomiar odcinka czasu:

T

E

= L(Q)T

o

Błąd kwantyzacji:

±T

o

•

Prosty pomiar częstotliwości:

f

= L(Q)/T

G

•

Wadliwe zliczanie przy bramkowaniu zegara

Dodatkowy błąd: +T

o

Trzeba stosować wejście zezwolenia na liczenie (CE)!

Uproszczony symbol graficzny

(CE –

Count Enable

,

R –

Reset

)
