Temat:

Przenikanie brył.

Części maszyn nie zawsze są bryłami prostymi. Często mają one kształt bardziej
skomplikowany, będący połączeniem brył prostych. Bryły te wzajemnie przenikają się,
tworząc linię przenikania, którą trzeba odwzorować na rysunku.

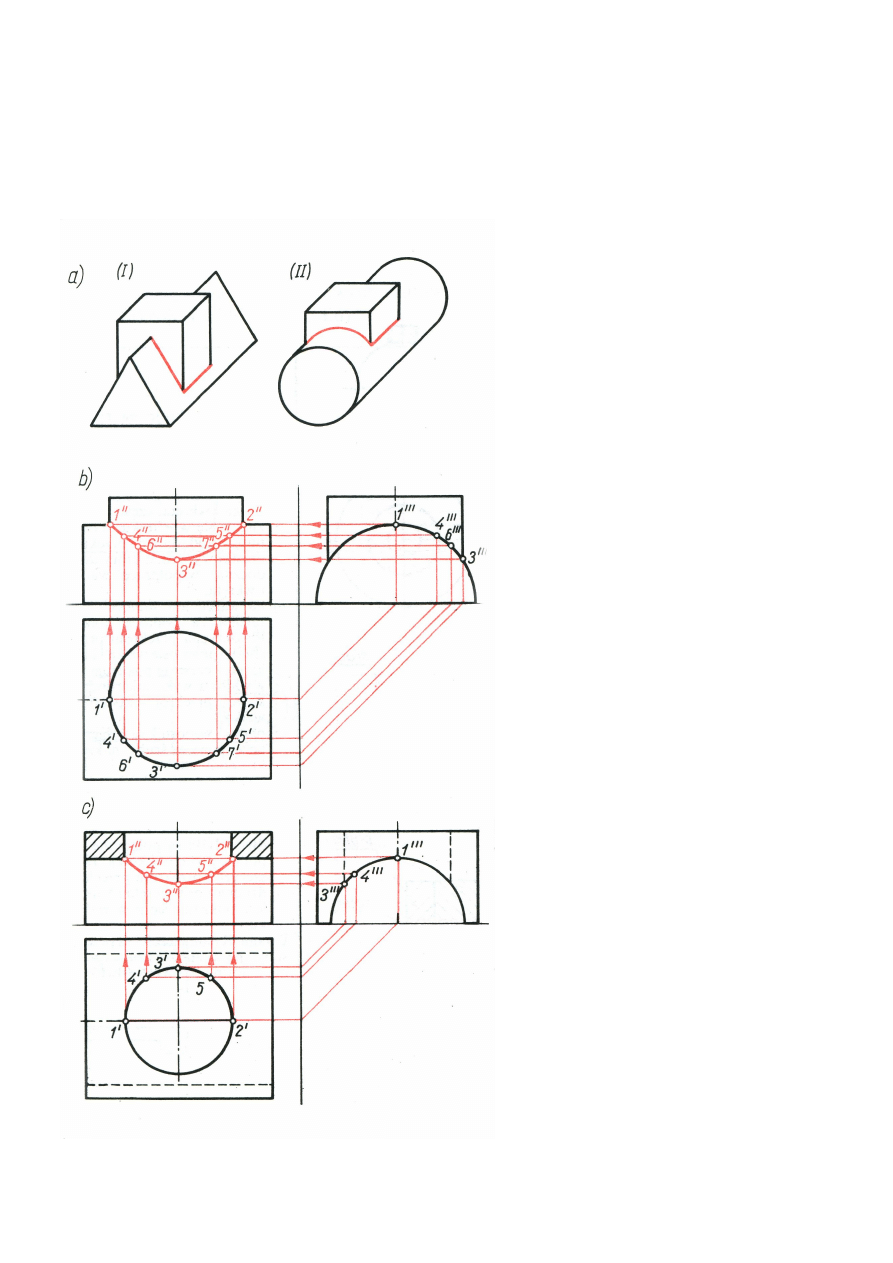

a) linia przenikania dwóch brył jest

linią przestrzenną

b) przenikanie walców

c) przenikanie otworów walcowych

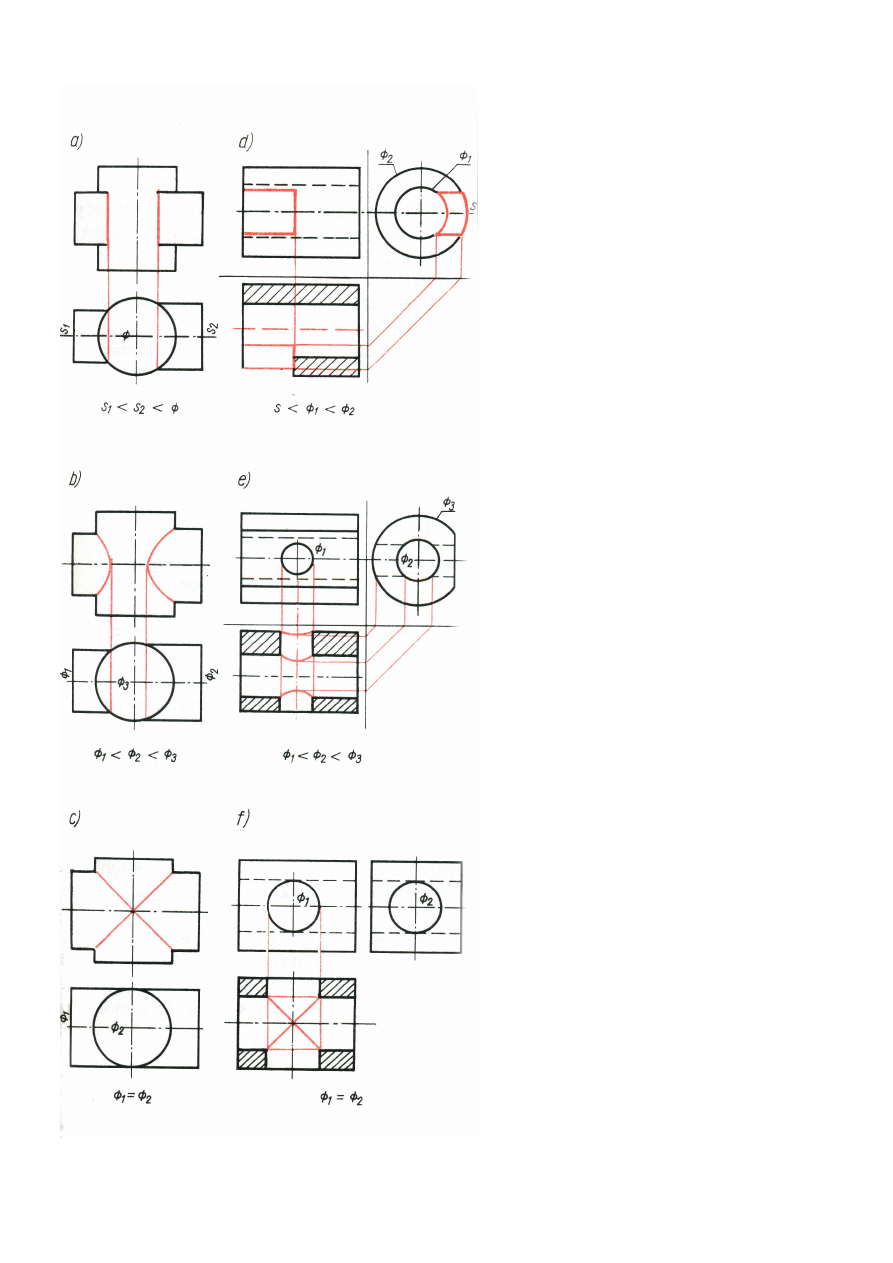

a) linia

przenikania

walca

z

prostopadłościanem

o

szerokości

mniejszej niż średnica walca,

b) linia przenikania walców o różnych

średnicach jest linią krzywą,

c) linie

przenikania

współosiowych

walców o takich samych średnicach są
elipsami,

d) linie przenikania otworu prostokątnego

z otworem walcowym i z walcem
składają się z odcinków i łuków,

e) linie przenikania otworu walcowego z

otworem walcowym i z walcem są
liniami krzywymi,

f) linie

przenikania

współosiowych

otworów walcowych o takich samych
średnicach,
