Instrukcja do ćwiczeń

Grafika inżynierska i dokumentacja techniczna

(wszelkie prawa zastrzeżone, a krytyczne uwagi są akceptowane i wprowadzane w życie)

Ćwiczenia 5.

T

emat: Wstęp do grafiki trójwymiarowej - tworzenie brył .

Uwafa ! Instrukcja musi zostać wykonana w całości albo na zajęciach, albo w
domu.

Zad 5.1. Temat: Rzutnie i układy współrzędnych. Kostka do gry.

1.

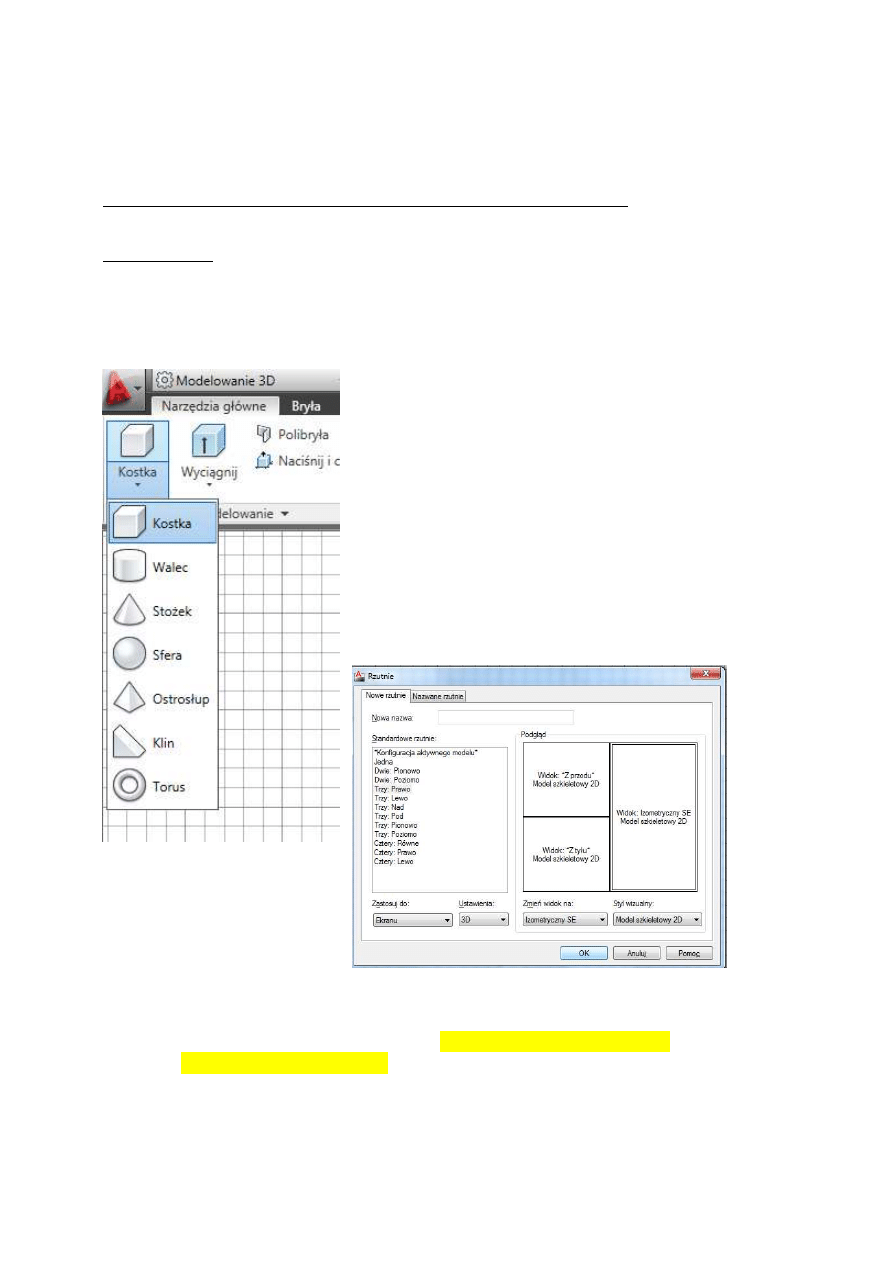

Proszę wybrać Modelowanie 3d i narysować
sześcian o długości 200.

2.

Za pomocą polecenie rzutnie proszę
podzielić l ekran na 3 rzutnie potwierdzając
domyślną konfigurację ( Prawo).

3.

Zmień ustawienia na Widok 3D ustal

na

górnej rzutni przód kostki, na dolnej tył, a na
bocznej widok izometryczny SW.

4.

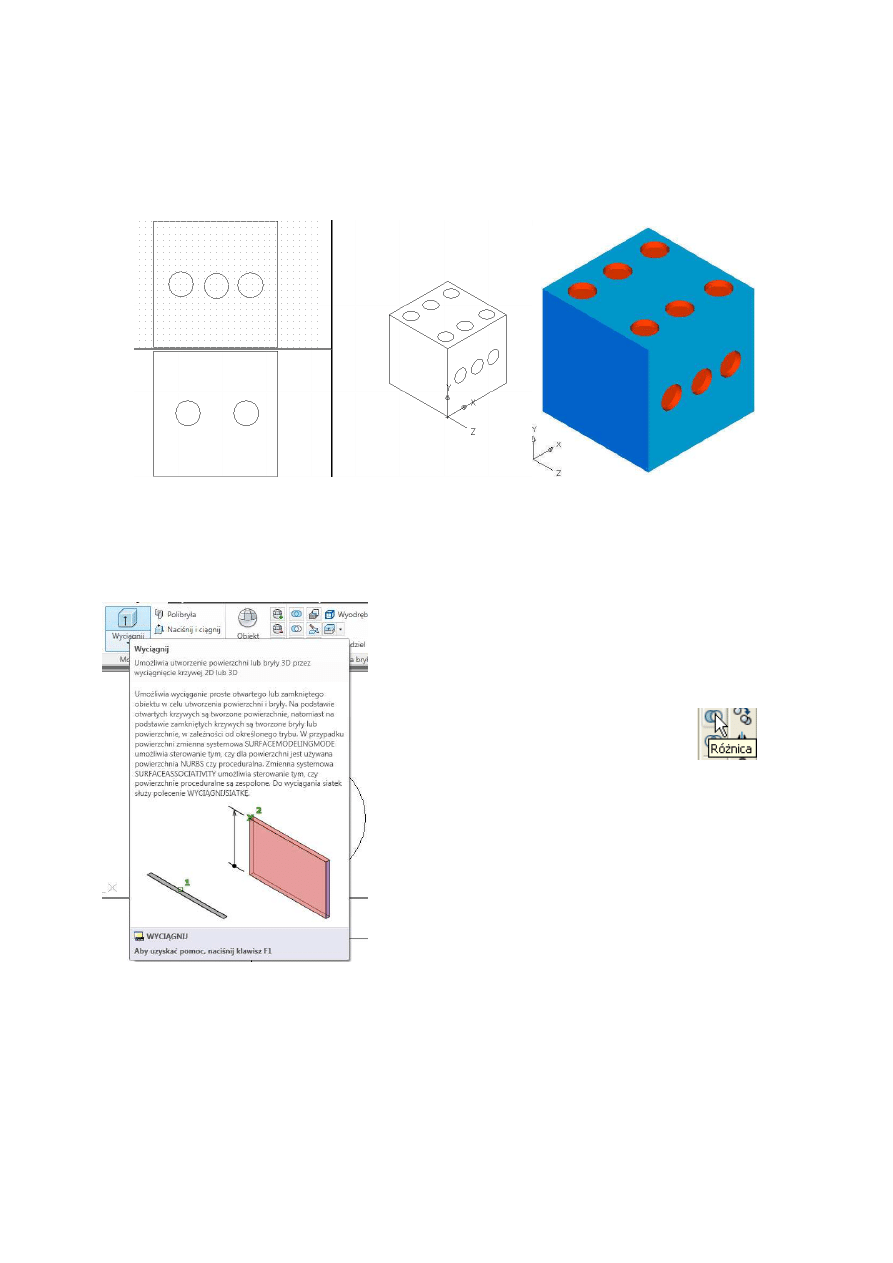

Twoim zadaniem jest narysowanie kółek, tak aby rysunek był
odzwierciedleniem kostki do gry (suma kółek na przeciwległych
powierzchniach musi być 7). W celu równomiernego ułożenia kółeczek możesz
użyć np. szyku.

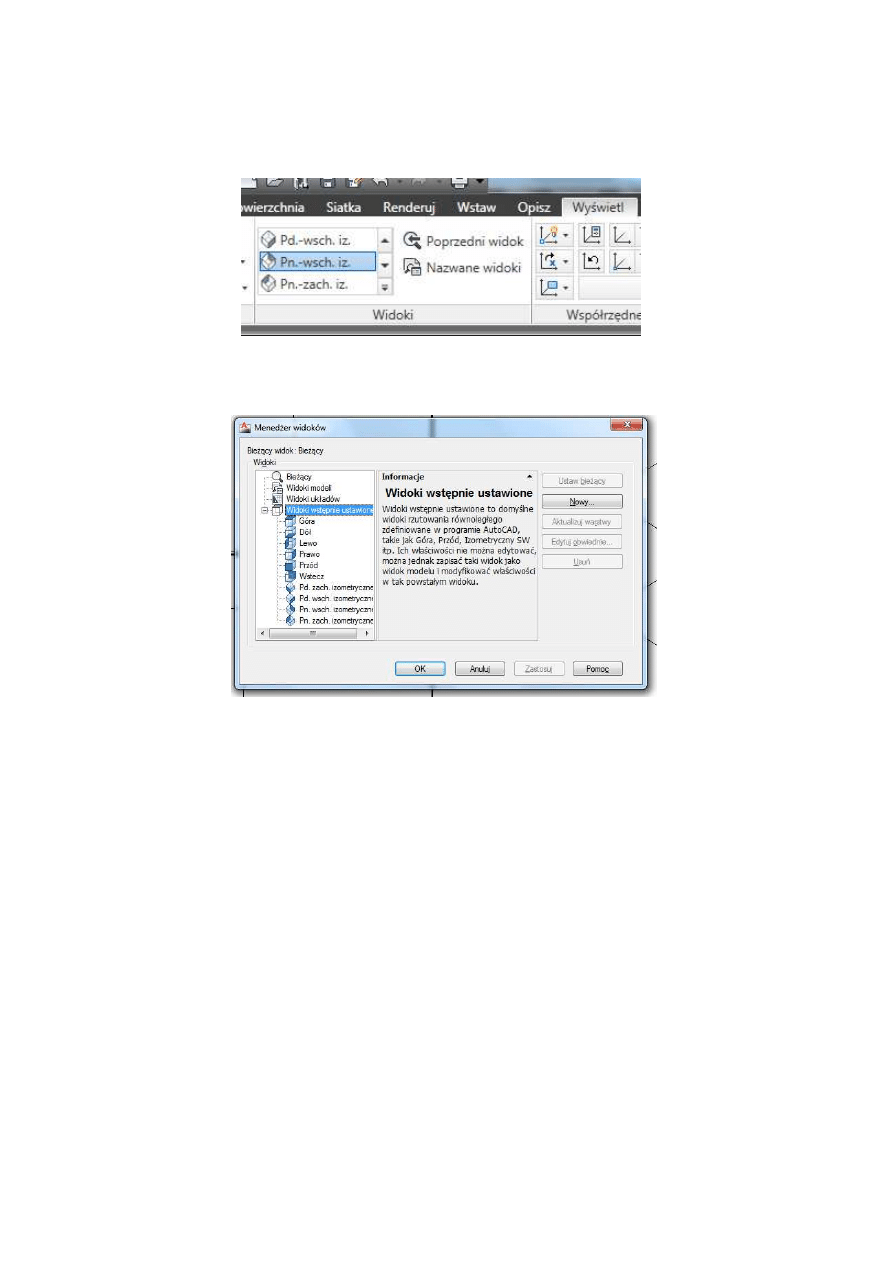

Poszczególne ściany można uzyskać na ekranie w menu wyświetl

Lub wydając polecenie WIDOK.

W wersji Autocad 2011 nie powinno być kłopotu z rysowaniem kół na poszczególnych
ścianach, ale gdyby kłopoty się pojawiły należy przełączyć się na wersję standardową i
na poszczególnych ścianach musisz ustalić dla nich LOKALNY UKŁAD WSPÓŁRZĘDNCH
(luw) poprzez

Narzędzia -> Nowy Luw-> Powierzchnia

:

LUW NALEŻY WYBIERAĆ na rzutni, na której widzimy daną ścianę -

klikając w jej

środek, a nie w krawędzie,

I TAM TAKŻE NALEŻY RYSOWAĆ KOŁA!

Izometryczny pogląd

jest tylko po to, aby sprawdzić, czy wszystko przebiega prawidłowo

.

Uwaga techniczna: AutoCAD nie ukrywa niewidocznych krawędzi. Możliwe
jest zwiększenie czytelności rysunku poprzez ich ukrycie wybierając z Menu
Widok – Ukryj ( z wyświetlanie niewidocznych krawędzi Widok->Regen):

i ukrywając niewidoczne krawędzie:

Wyciągnij otwory w głąb kostki używając polecenia wyciągnij lub ikony:

Uważaj - wszystko zależy od tego na której
powierzchni są koła -wysokość wyciągnięcia czasem
jest +10, a czasem -10.

Używając polecenia Różnica lub ikony
wytnij otwory z kostki.

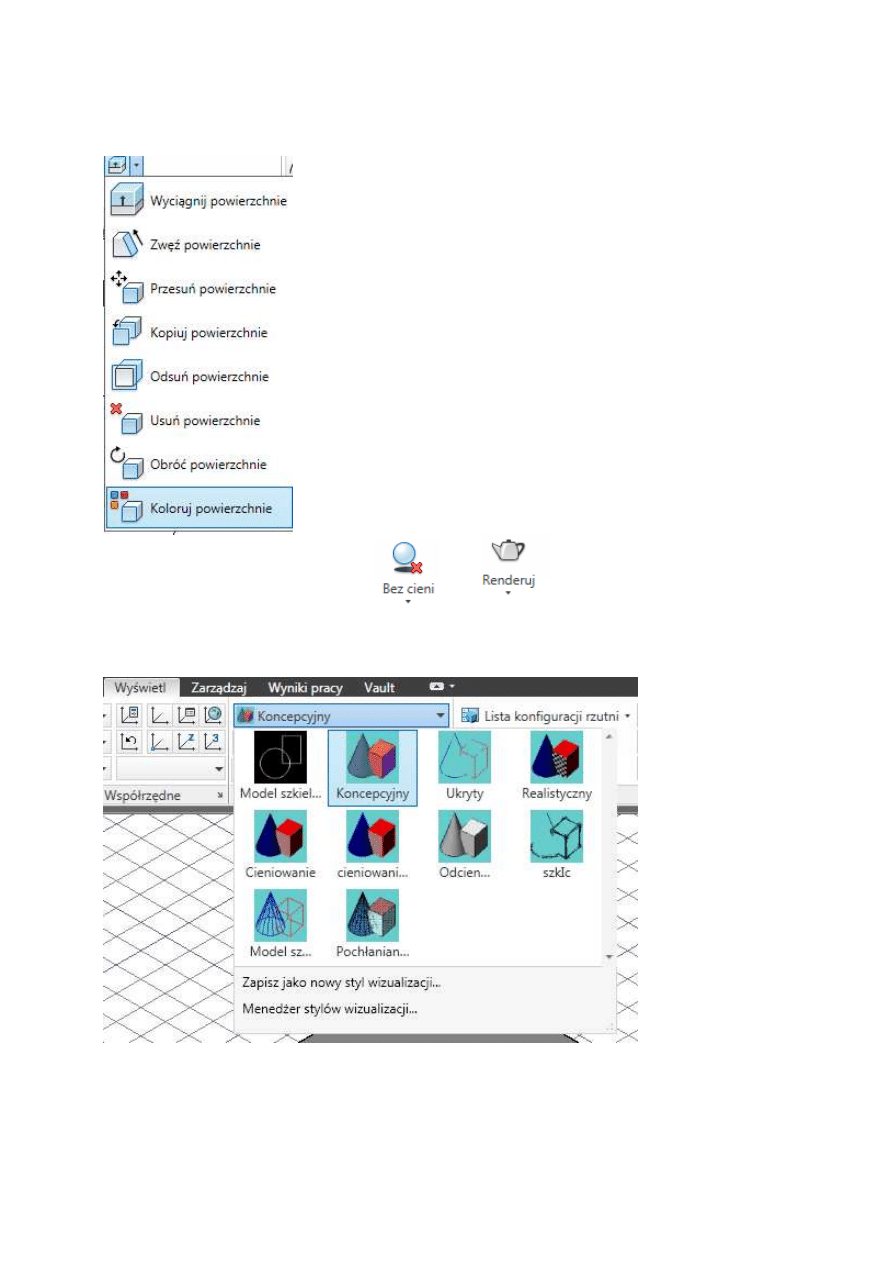

Potem użyj ikony do kolorowania powierzchni ( pasek narzędzi Modelowanie Brył )

i klikając w Renderuj i w ikony

oraz

sprawdź wynik swojej pracy.

Proszę pokazać mi to zadanie zaraz po tym jak zostanie zmienione wyświetlanie
koncepcyjne.

Proszę pokazać wynik pracy do zaliczenia.

Zad 5.2 Podstawowe formy bryłowe: kostka, stożek, walec, kula, torus i klin.

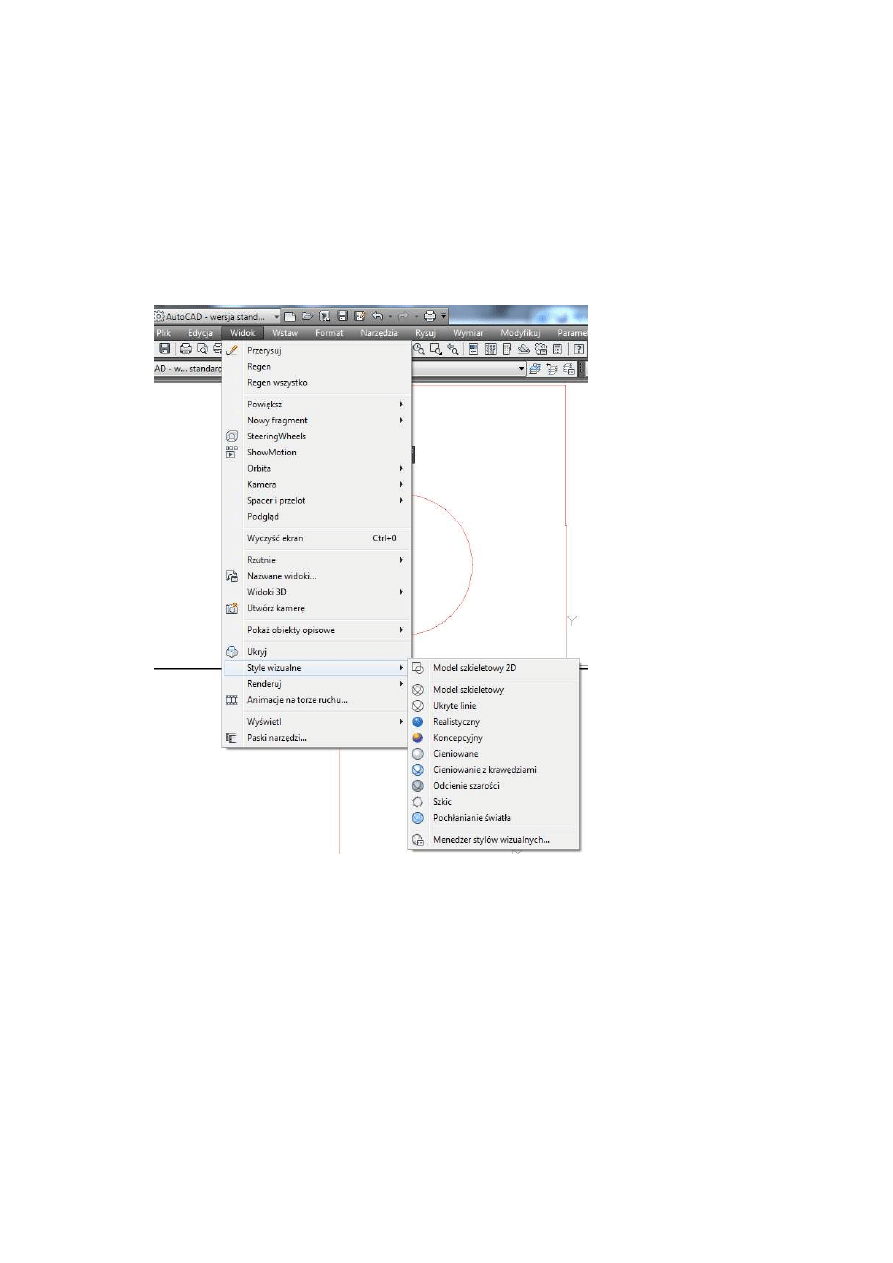

Narysuj stożek, walec, kula, torus i klin i w AutoCAD wersja standardowa

za pomocą Widok -> Style wizualne – sprawdź jak AutoCAD przedstawia te bryły:

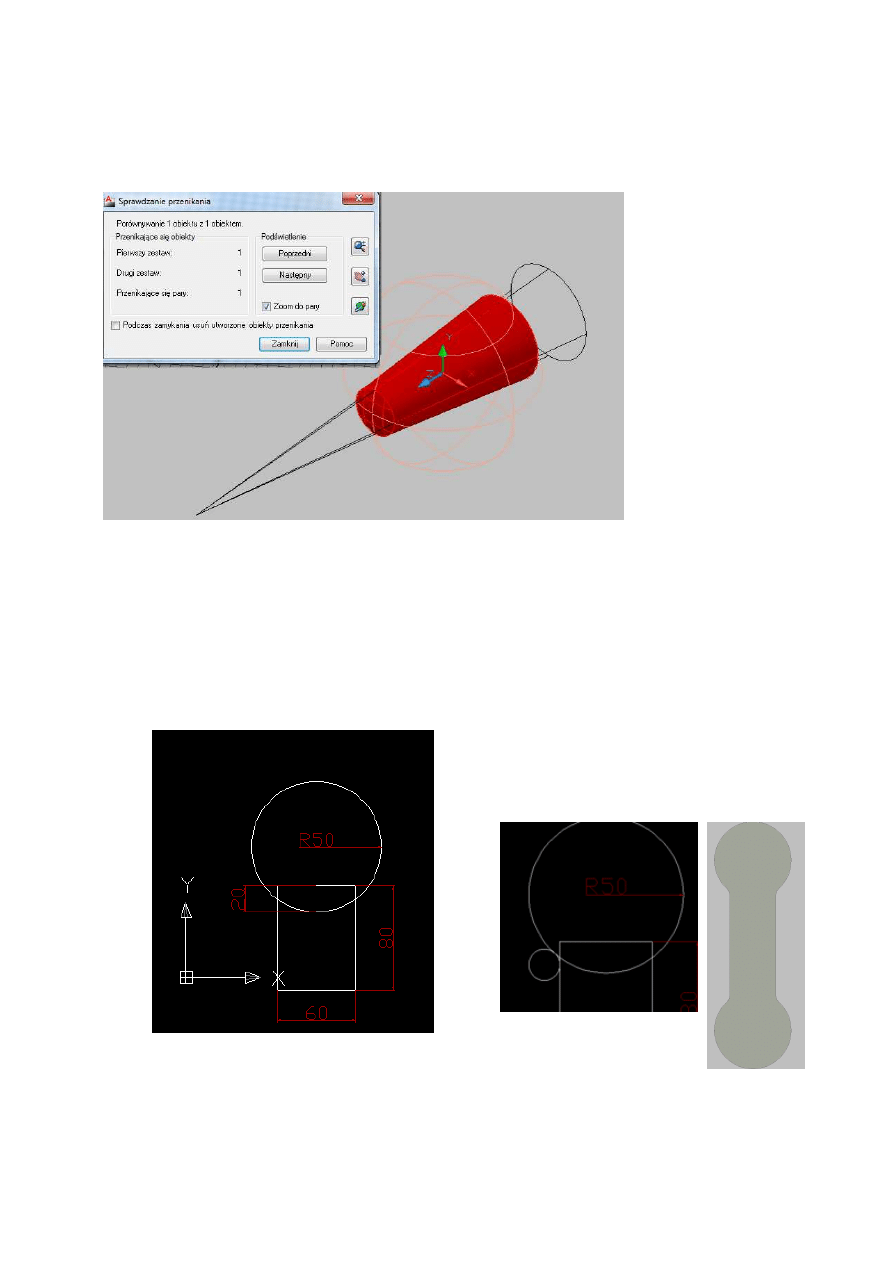

Korzystając ze stożka i sfery proszę uzyskać za pomocą przenikania bryłę:

Podczas zamykania proszę nie usuwać obiektów przenikania.

Proszę sprawdzić na dwóch innych bryłach iloczyn i
przenikanie i pokazać wynik pracy.

Zadanie 5.3. Temat: Tworzenia bryły trójwymiarowej z płaskiego szkicu.

Narysuj

figurę:

dorysowując dwa okręgi za pomocą menu RYSUJ opcja (styczny, styczny i
promień 10), tak aby powstał rysunek 3.

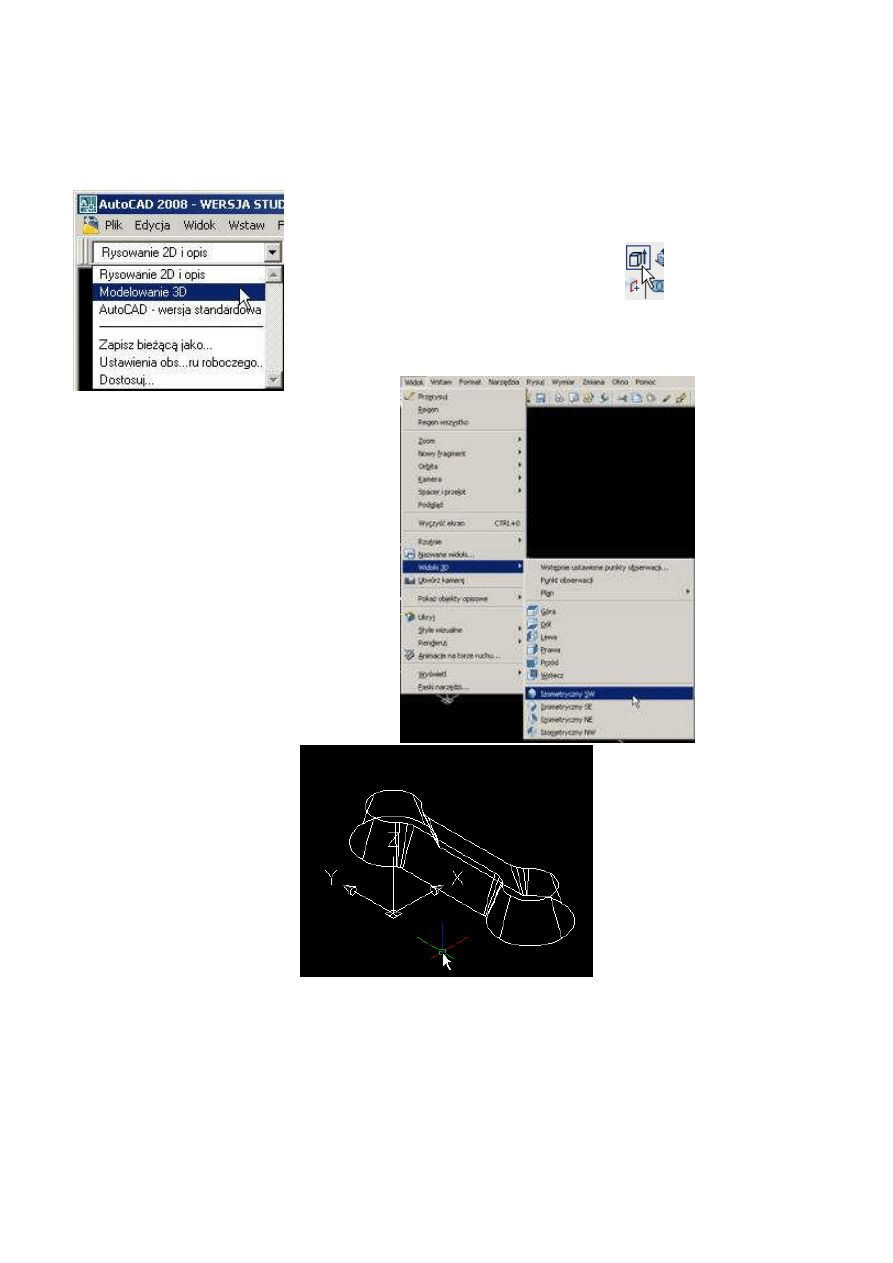

WCHODZIMY DO MODELOWANIA 3D

I WYBIERAMY IKONĘ DO WYCIĄGANIA:

lub wpisujemy

do Menu dialogowego wyciągnij i wyciągamy element

z kątem

zwężenia 20 na wysokość 50 ( kolejność !)

Klikamy w Widok, wybieramy WIDOKI 3D i Izometryczny SW

z

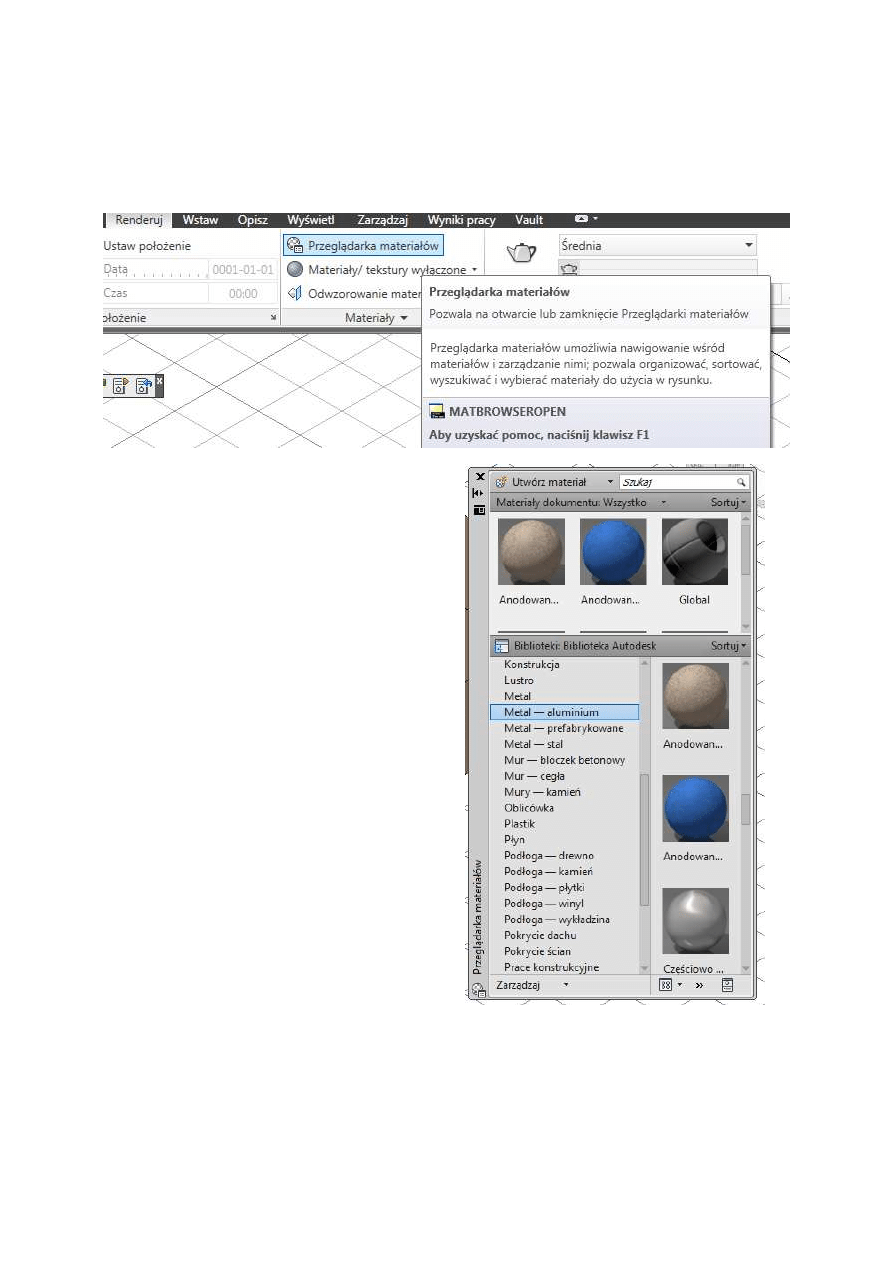

Materiał: kliknij w Widok_>Renderuj->Edytor Materiałów ( ACAD – wersja
Standardowa) lub w Modelowanie 3D w menu Renderuj

Podobnie jak rodzaje linii przed pierwszym użyciem, tak i materiały należy wywołać. Kliknij

mapę rozproszenia i wybierz teksturę aluminium.

Dany materiał należy dołączyć do obiektu za pomocą myszy. Wyświetlenie materiału jest

możliwe za pomocą renderowania

lub poprzez podgląd realistyczny -> Style

wyświetlania. Zobacz jakie są wyniki, kiedy światło słoneczne jest włączone /wyłaczone.
<można dołożyć też dodatkowe oświetlenie.

Proszę pokazać to zadanie.

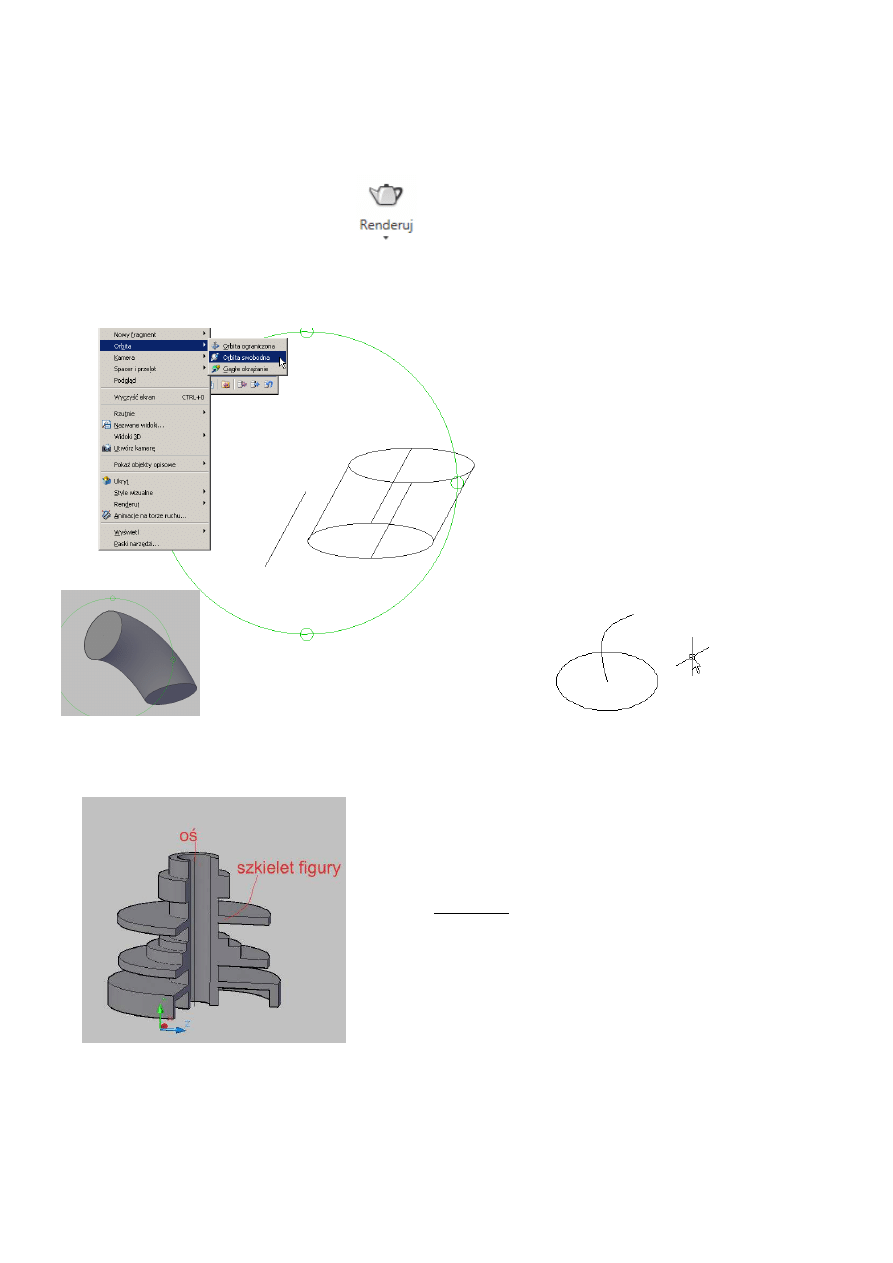

Ćwiczenie 7.2 Temat: Tworzenie brył
przez wyciąganie.

Polecenie wyciągnij jest Ci już znane,
spróbuj tylko zrobić to wyciąganie po
ścieżce - prostej. Użyj polecenia orbita,
aby zobaczyć efekty swojej pracy.

Bardzo trudny do uzyskania kształt,
gdyż AutoCAD wylicza czy on jest
możliwy do wykonania:

Po zakończeniu ćwiczenia, uprzejmie proszę, pokazać mi co najmniej dwa rysunki
z wyciąganiem po ścieżce oraz następne zadanie:

ZADANIE 5.4 - Bryła obrotowa

– na zaliczenie

W widokach 3D wybierz widok z przodu, narysuj figurę i
zrób z niej jeden region, dołóż oś obrotu i za pomocą
polecenia

przekręć

wykonaj bryłę:

ZOBACZ JAKIE SĄ PARAMETRY FIZYCZNE
NARYSOWANYCH PRZEZ CIEBIE FIGUR (

POLECENIE

PARAMFIZ

)

Należy dołożyć materiał do tych elementów oraz

wyrenderować

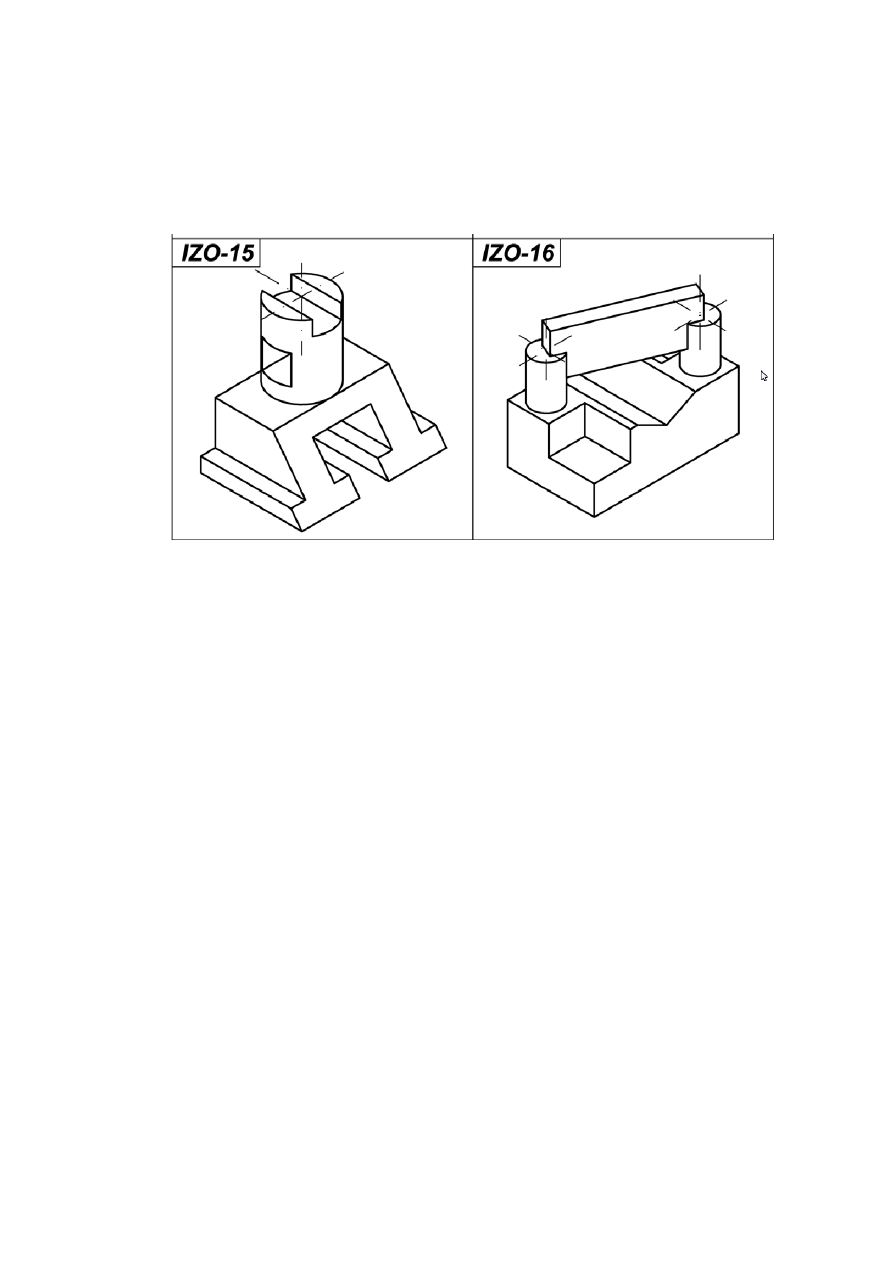

Zadanie podsumowujące – proszę narysować jedną z tych brył:
