AKM 250

KATALOG URZĄDZENIA

PL

5019 319 60112

Whirlpool is a registered trademark of Whirlpool USA

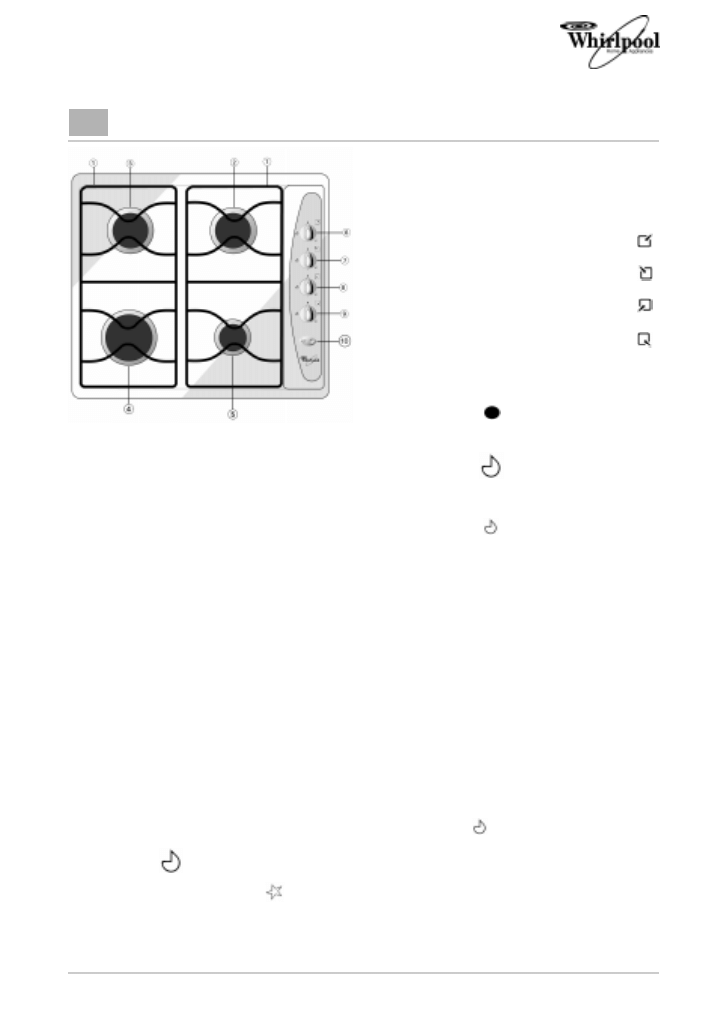

Działanie palników gazowych z
zapłonem elektrycznym.

Aby zapalić jeden z palników:

•

Nacisnąć i obrócić odpowiednie pokrętło w
kierunku przeciwnym do ruchu wskazówek
zegara, tak aby wskaźnik pokrętła znalazł
się na przeciwko symbolu dużego
płomienia

.

•

W tym samym czasie należy nacisnąć
przycisk oznaczony gwiazdą

.

Świeca zapłonowa wytworzy iskrę, która
zapali palnik.

Jeżeli nie nastąpiło zapalenie palnika, należy
powtórzyć powyższe czynności.

Uwaga:
—

Jeżeli parametry gazu dostarczanego w
danym regionie powodują, że zapłon
palnika jest utrudniony, doradza się
wykonanie ponownego zapłonu, ale przy
położeniu pokrętła na symbolu małego
płomienia

.

—

Szklaną pokrywę (wyposażenie
dodatkowe) można zamykać dopiero po
wyłączeniu i ostudzeniu wszystkich
palników.

1.

Ruszty zdejmowane

2-3. Palniki średniej mocy
4.

Palnik dużej mocy

5.

Palnik małej mocy

6.

Pokrętło regulacja palnika dużej
mocy

7.

Pokrętło regulacji palnika średniej
mocy

8.

Pokrętło regulacji palnika średniej
mocy

9.

Pokrętło regulacja palnika małej
mocy

Oznakowanie

Kołoza
zaczernione

kurek zamknięty

Symbol
dużego
płomienia

maksymalne
otwarcie lub
maksymalne
natężenie

Symbol
małego
płomienia

minimalne otwarcie
lub zredukowane
natężenie

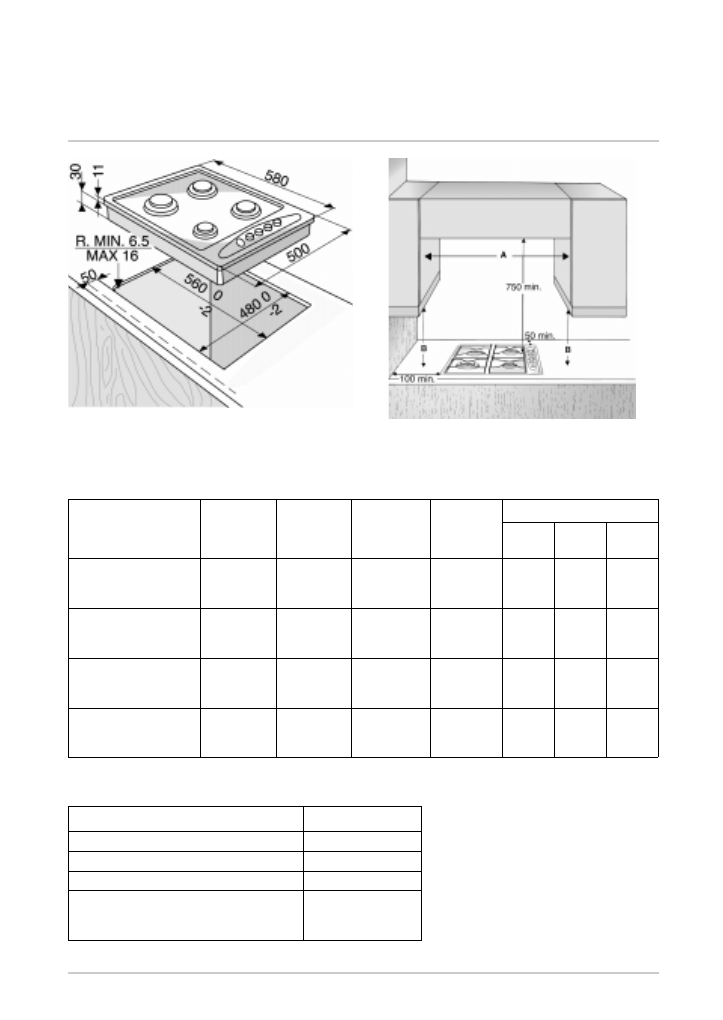

KUCHENKA GAZOWA

WYMIARY PŁYTY KUCHENNEJ

ORAZ POWIERZCHNI ROBOCZEJ (mm)

UWAGA:W przypadku instalowania okapu nad kuchenką, prosimy sprawdzić w

instrukcji okapu jaka powinna być odpowiednia odległość.

TABELA DYSZ

Kuchenka spełnia obowiązujące wymagania w zakresie efektywności energetycznej; sprawność
palników jest wyższa od 58% (przy stężeniu tlenku węgla w suchych spalinach poniżej 500 ppm).

Rodzaj stosowanego
gazu

Całkowita
moc
kuchenki
(kW)

Rodzaj
palnika

Oznakowanie
dyszy

Moc
cieplna
palników
(kW)

Ciśnienie gazu (kPa)

min.

norm.

max.

G20 /GAZ ZIEMNY
GZ-50/

7,2

dużej mocy
średniej mocy
małej mocy

128

94
76

3,0
1,6
1,0

1,6

2,0

2,5

GZ 410 /GAZ ZIEMNY
GZ-41,5/

7,2

dużej mocy
średniej mocy
małej mocy

138
106

83

3,0
1,6
1,0

1,6

2,0

2,3

GZ 350 /GAZ ZIEMNY
GZ-35/

7,2

dużej mocy
średniej mocy
małej mocy

170
130
105

3,0
1,6
1,0

1,0

1,3

1,6

G30 /PROPAN-BUTAN
GPB/

7,6

dużej mocy
średniej mocy
małej mocy

85
65
50

3,1
1,7
1,1

2,9

3,6

4,4

Producent: Whirlpool Europe s.r.l. Włochy

Napięcie znamionowe

230 V / 50 Hz

Klasa ochronności elektrycznej

I

Wymiary (WxSxG) [mm]

41x580x510

Importer: Whirlpool Polska Ltd.
Ul. Szyszkowa 20A
02-285 Warszawa
