1.0 Nadproże drzwiowe w ścianie nośnej wewnętrznej obciążonej stropami .
Dane:
*szerokość otworu drzwiowego ls=0,9m
*ściana z cegły pełnej gr. 45 cm
*strop typu "WESTFAL" gr. 23 cm o rozpiętości:

l1=

5,15

m

l2=

5,2

m

*przyjęto konstruowanie nadproża jako stalowego (zespół belkowy)

schemat obciązenia:

pozycja obl. 1.0

pozycja obl. 1.0

Strona 1

1.1 Zestawienie obciążeń

obciążenie stałe g

kN/m

2

kN/m

2

mur z cegły pełnej gr 45cm 0,45*18,0

8,10

1,1

8,91

tynk cem.-wap. 0,015*19*2

0,57

1,3

0,74

∑q1

8,67

9,65

obciążenie obliczeniowe od ciężaru muru:

q1=

9,65

kN/m

2

l

eff

=1,05*ls=1,05*0,9=

0,945

m

1.3 Obliczenia statyczno wytrzymałościowe

Maxymalny mmoment obliczeniowy:

Mo=q l

eef

2

/12=

0,72

kNm

przyjęto 2xI 120

Wx=

54,7

cm

3

=

0,0000547 m

3

fd= 215 MPa=

215000 kPa

M

R

=2*Wx*fd=

23,521

kNm >Mo=

0,72

kNm

Zaprojektowane nadproże ma wystarczającą nośnosć.

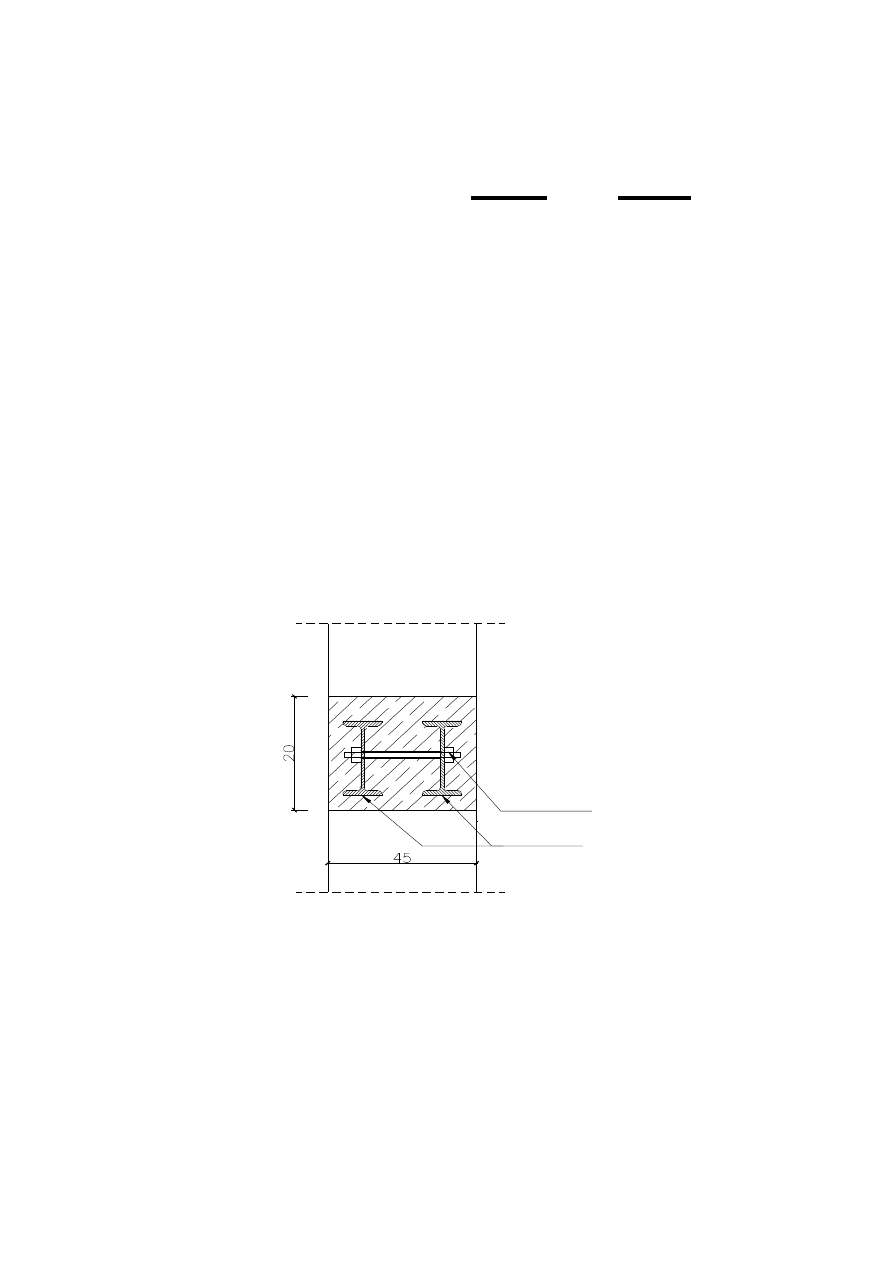

2 x I 120

śruba M12

Strona 2
