ROBOTY ZIEMNE



Roboty ziemne - roboty wykonywane w gruncie
budowlanym (wykopy, nasypy)



Grunt budowlany – lokalizacja robót ziemnych



Podział gruntów - XVI kategorii ze względu na wartość
oporu jaki stawia grunt przy odspajaniu

98% terenu kraju zalegają grunty I - IV kategorii

Kate-
goria
gruntu

Charakterystyka i rodzaj

gruntu

Średnia

gęstość

objętościowa

gruntu

[t/m

3

]

Narzędzia do

odspajania

gruntu

Przeciętne

spulchnianie

początkowe

S

s

, [%]

I

a. Piasek suchy bez spoiwa
b. Gleba uprawna zaorana lub ogrodowa
c. Torf bez korzeni

1,6
1,2
1,0

Szufle i łopaty

5 – 15
5 – 15

20 – 30

II

a. Piasek wilgotny
b. Piasek gliniasty, pył i less wilgotne (twardoplastyczne i

plastyczne)

c. Żwir z ziarnami do 25 mm luźny lub mało spoisty
d. Gleba uprawna z darnią lub z korzeniami grubości do

30 mm

e. Nasyp z piasku oraz piasku mało gliniastego

z gruzem, tłuczniem lub odpadkami drewna

f. Torf z korzeniami grubości do 30 mm

1,7

1,8
1,7
1,3
1,7
1,1

Łopaty, niekiedy motyki
lub oskardy

15 – 25

20 – 30

III

a. Piasek gliniasty, pył i less, mało wilgotne (półzwarte)
b. Rumosz skalny zwietrzelinowy i otoczaki

o wymiarach do 40 mm

c. Glina, glina ciężka i ił, wilgotne (twardoplastyczne i

plastyczne) bez głazów

d. Nasyp zleżały z piasku gliniastego
e. Torf z korzeniami grubości ponad 30 mm
f. Mady i namuły rzeczne gliniaste

1,9

1,8

2,0
1,9
1,4

1,8 – 2,0

Łopaty i oskardy z
częściowym użyciem
drągów stalowych

25 – 35

IV

a. Less suchy zwarty
b. Glina, glina b. ciężka i ił, mało wilgotne (półzwarte i

zwarte)

c. Glina zwałowa z głazami do 50 kg stanowiącymi do

10% objętości gruntu

d. Iłołupek miękki
e. Nasyp zleżały z gliny lub iłu z gruzem, tłuczniem i

odpadkami drewna luz z głazami o masie do
25 kg stanowiącymi do 10% obj. gruntu.

1,9

2,1

2,1
2,0

2,0

Łopaty przy stałym
używaniu oskardów i
drągów stalowych,
częściowo kliny i młoty

25 – 35

WŁAŚCIWOŚCI GRUNTÓW



gęstość właściwa szkieletu gruntowego: stosunek

masy wysuszonej próbki do jej objętości



gęstość objętościowa: stosunek masy do objętości

gruntu w stanie rodzimym



porowatość gruntu: stosunek objętości porów do

objętości próbki



współczynnik spulchnienia: przyrost objętości gruntu

w czasie jego obróbki



Vs - objętość gruntu po obróbce



Vr - objętość gruntu w stanie rodzimym

r

r

s

sp

V

V

V

S







współczynnik

spoistości:

jest

odwrotnością

współczynnika spulchnienia



wilgotność gruntu: stosunek masy wilgoci w gruncie do
suchej masy gruntu



ms - masa gruntu w stanie suchym



mw - masa gruntu w stanie naturalnym



kąt stoku naturalnego: kąt pod jakim układa się grunt
po rozkruszeniu

%

100







s

s

w

m

m

m

W



kąt stoku naturalnego: kąt pod jakim układa się grunt
po rozkruszeniu

Kategorie

Gruntu normalnej

wilgotności

Skarpy nieobciążone

Skarpy

obciążone

Szerokość na dnie

do 3 m

ponad 3 m

głębokość [m]

głębokość [m]

głębokość [m]

do 3

ponad 3

do 5

ponad 5

do 3

ponad 5

I

II

III

IV

V – XVI

1 : 1,25
1 : 1
1 : 0,67
1 : 0,5
1 : 0,1

1 : 1,5
1 : 1,25
1 : 0,75
1 : 0,67
1 : 0,2

1 : 1,25
1 : 1
1 : 0,5
1 : 0,35
1 : 0,1

1 : 1,5
1 : 1,25
1 : 0,67
1 : 0,5
1 : 0,2

1 : 1,25
1 : 1
1 : 0,67
1 : 0,5
1 : 0,2

1 : 1,5
1 : 1,25
1 : 0,75
1 : 0,67
1 : 0,35

RODZAJE OBIEKTÓW ZIEMNYCH



Obiekty stałe:



nasypy drogowe i kolejowe



wykopy drogowe i kolejowe



teren wyrównany po makroniwelacji



zapory wodne i ziemne



wały przeciwpowodziowe



Obiekty tymczasowe:



wykopy i nasypy tymczasowe



wykopy pod fundamenty obiektów budowlanych

DEFINICJE



NASYPY

-

budowle

o

określonym

kształcie

wykonywane z gruntu budowlanego (np. drogowe,

kolejowe).



WYKOPY - przestrzeń o określonym kształcie i

wymiarach, którą uzyskuje się po usunięciu z danego

miejsca gruntu budowlanego. Dzielą się na:



szerokoprzestrzenne - ich szerokość i długość w znacznym

stopniu przekracza głębokość,



wąsko przestrzenne - szerokość ≤ 1,5m, długość i głębokość

dowolna



jamiste - długość i szerokość ≤ 1,5m.

DEFINICJE – CD.



UKOP - objętość ziemi pozyskiwana (może być z
wykopu

pod

budynek)

potrzebna

jako

materiał

budowlany.



ODKŁAD - określona objętość gruntu budowlanego
przechowywana na placu budowy w celu wykorzystania w
późniejszym okresie.



ZWAŁKA - zbędna na terenie budowy objętość
wydobytego gruntu budowlanego, miejsce na które
wywozi się niepotrzebny urobek z budowy

KLASYFIKACJA ROBÓT ZIEMNYCH

ROBOTY PRZYGOTOWAWCZE:



oczyszczenie terenu (usunięcie krzewów i drzew,
rozbiórki obiektów do tego przeznaczonych),



pomiary geodezyjne (wyznaczenie posadowienia budowli,
nasypów, wykopów, fundamentów),



odwodnienie wykopów,



kształtowanie terenu,



drogi dojazdowe.

KLASYFIKACJA ROBÓT ZIEMNYCH

ROBOTY PODSTAWOWE:



zdjęcie ziemi urodzajnej (humusu),



wykopy (nasypy) pod budynki i budowle,



obsypanie fundamentów i części podziemnych obiektów,



rozłożenie ziemi urodzajnej.

KLASYFIKACJA ROBÓT ZIEMNYCH

ROBOTY WYKOŃCZENIOWE:



wyrównanie wykopów szerokoprzestrzennych,



profilowanie nasypów i skarp,



zabezpieczenie skarp i nasypów,



ustawianie obiektów małej architektury,



układanie ziemi roślinnej i roślin, drzew i krzewów.

KARCZOWANIE DRZEW I KRZEWÓW



METODY:



ręczne,



mechaniczne.



Karczowanie - cięcie drzew na wysokości ok. 30 cm
ponad terenem



Karpina - (pniak) do usunięcia zawsze gdy nasyp nad
pniakiem jest niższy niż 2 m



Karczownica - spycharka opancerzona (3 ha lasu
dziennie)

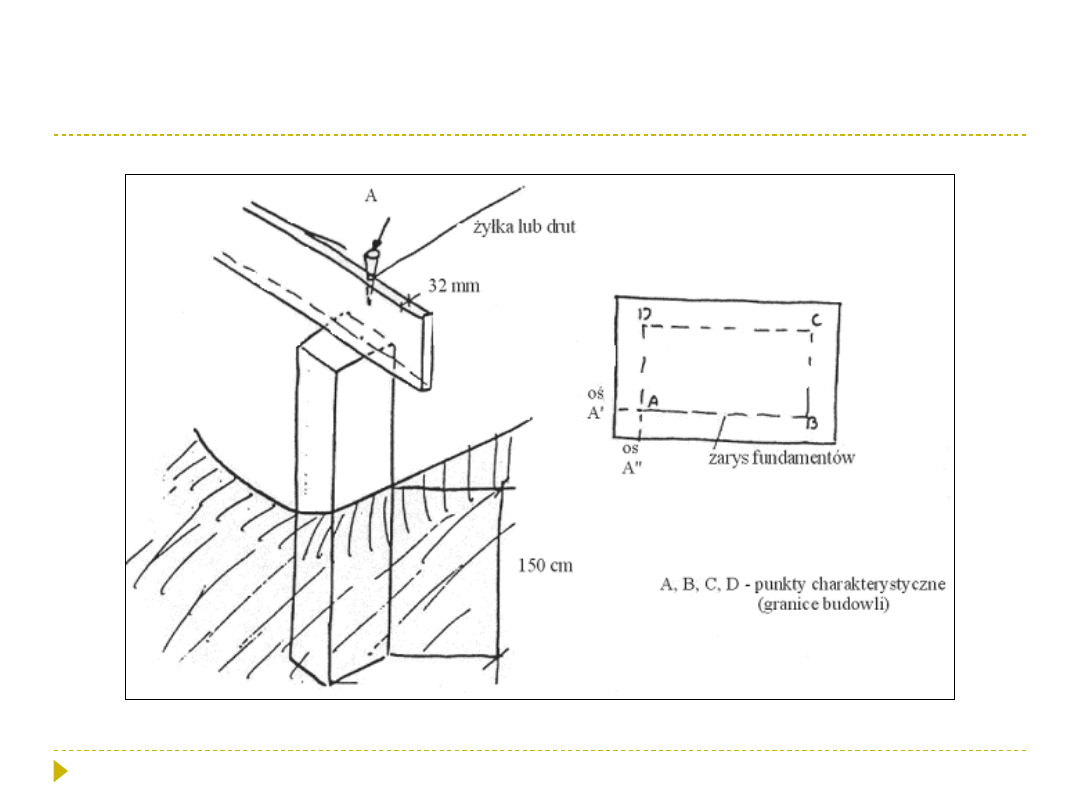

WYZNACZENIE POSADOWIENIA BUDOWLI
– ŁAWY CIESIELSKIE

ODWODNIENIE WYKOPÓW

Zabezpieczenie przed wodą opadową i gruntową



wykop ponad wodą gruntową zabezpieczenie przed
zalaniem - rowki odwadniające na dnie wykopu i
odprowadzenie wody do studzienek



wykop poniżej wody gruntowej obniżenie poziomu
wody gruntowej przy zastosowaniu:



igłofiltrów (45 - 65 mm)



igłostudni (65 - 175 mm)



studni (pow. 175 mm)



drenaży (sączki przy odpowiednim pochyleniu i głębokości)

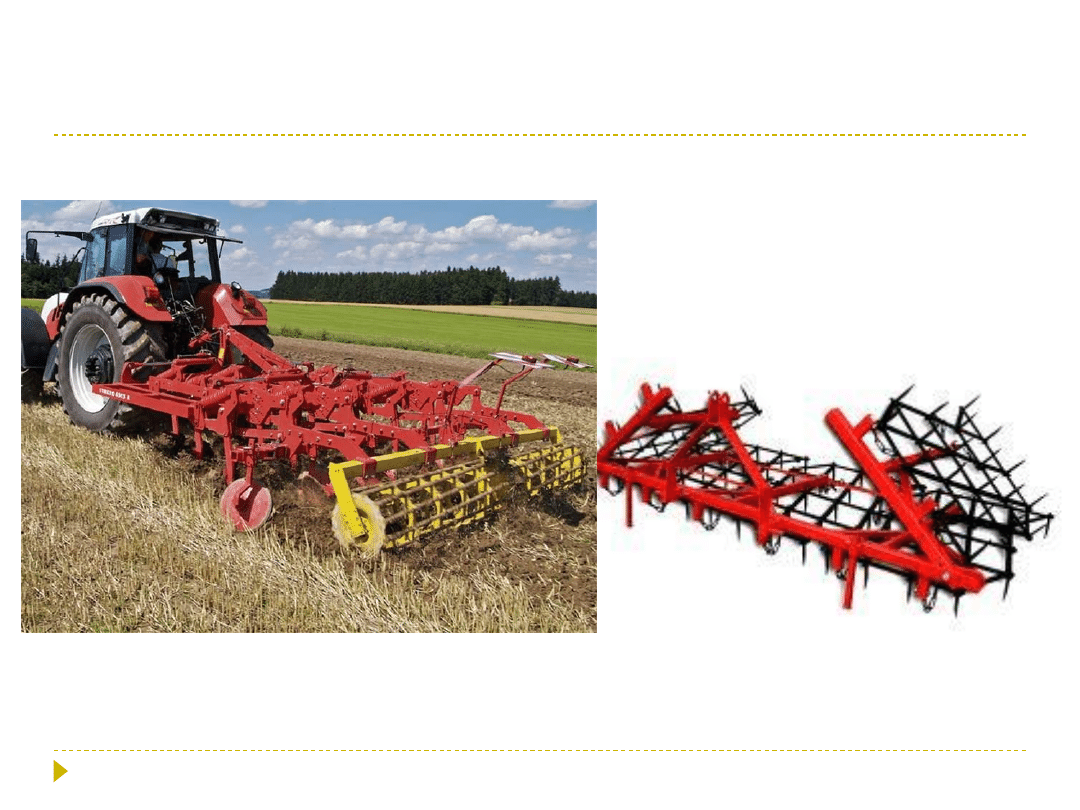

SPULCHNIANIE GRUNTÓW

kultywatory

brony
