Suche urządzenia

odpylające

Wojciech Wełna

Gr. I2

Podział urządzeń

odpylających

• suche
• mokre
• elektrostatyczne
• filtracyjne

Podział urządzeń odpylających

ze względu na zachodzące

zjawiska

• Grawitacyjne
- komory osadcze

• Bezwładnościowe

- inercyjne

• Odśrodkowe
- koncentratory odśrodkowe
- cyklony
- wirowe
- wirnikowe

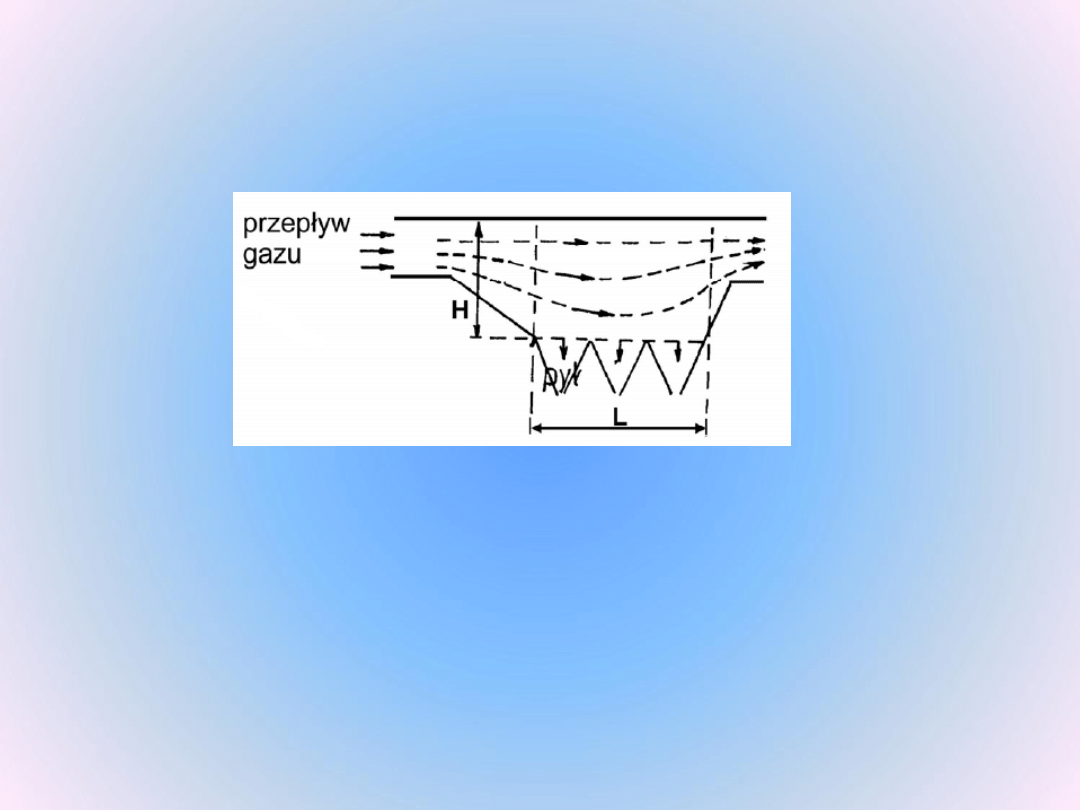

Komora osadowa zwykła

Szybkość przepływu gazu: V
Efektowna wysokość komory: H
Efektowna długość komory: L
Czas przebywania gazu w komorze: L/V

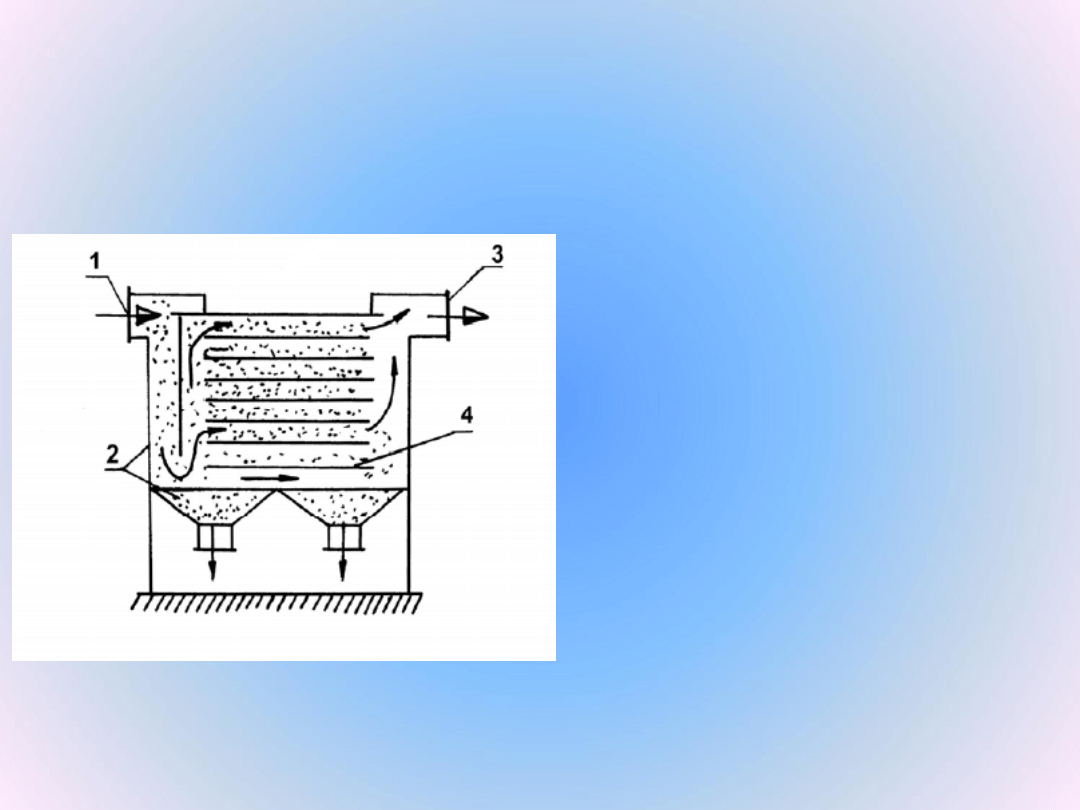

Komora osadowa Howarda

• 1. Wlot zapylonego

powietrza

• 2. Komora osadcza
• 3. Wylot

oczyszczonego
powietrza

• 4. Półki poziome

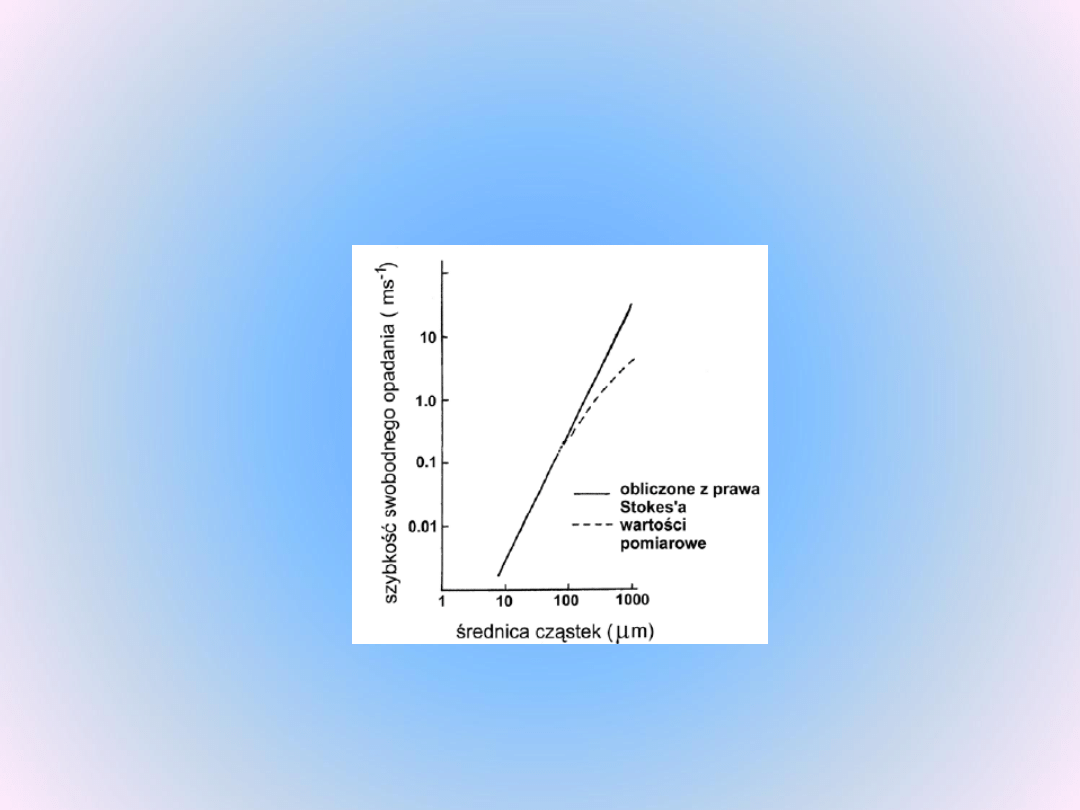

Szybkość swobodnego

opadania cząstek kulistych w

powietrzu, 293K

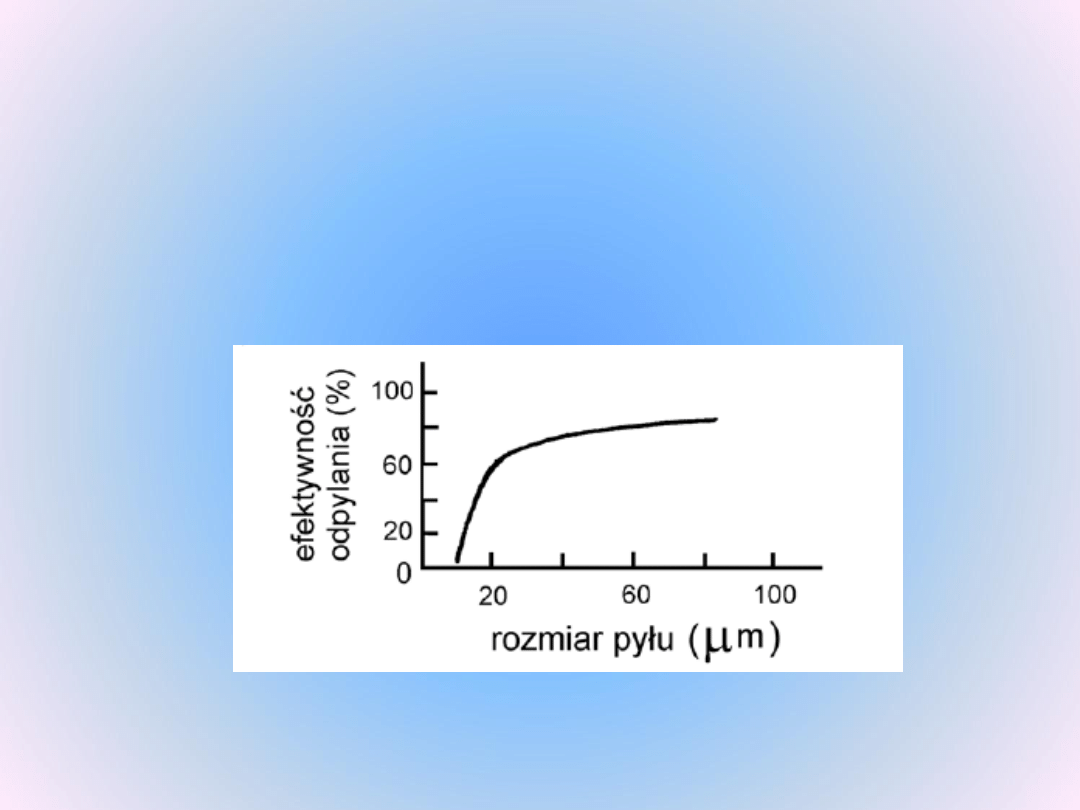

Zależność efektywności

odpylania w komorze osadowej

od średnicy cząstek pyłu

Zalety i wady odpylaczy

grawitacyjnych

• Zalety:
- prosta konstrukcja
- małe opory przepływu
- tania eksploatacja
• Wady
- duże rozmiary
- ograniczone wymiary separowanego

pyłu

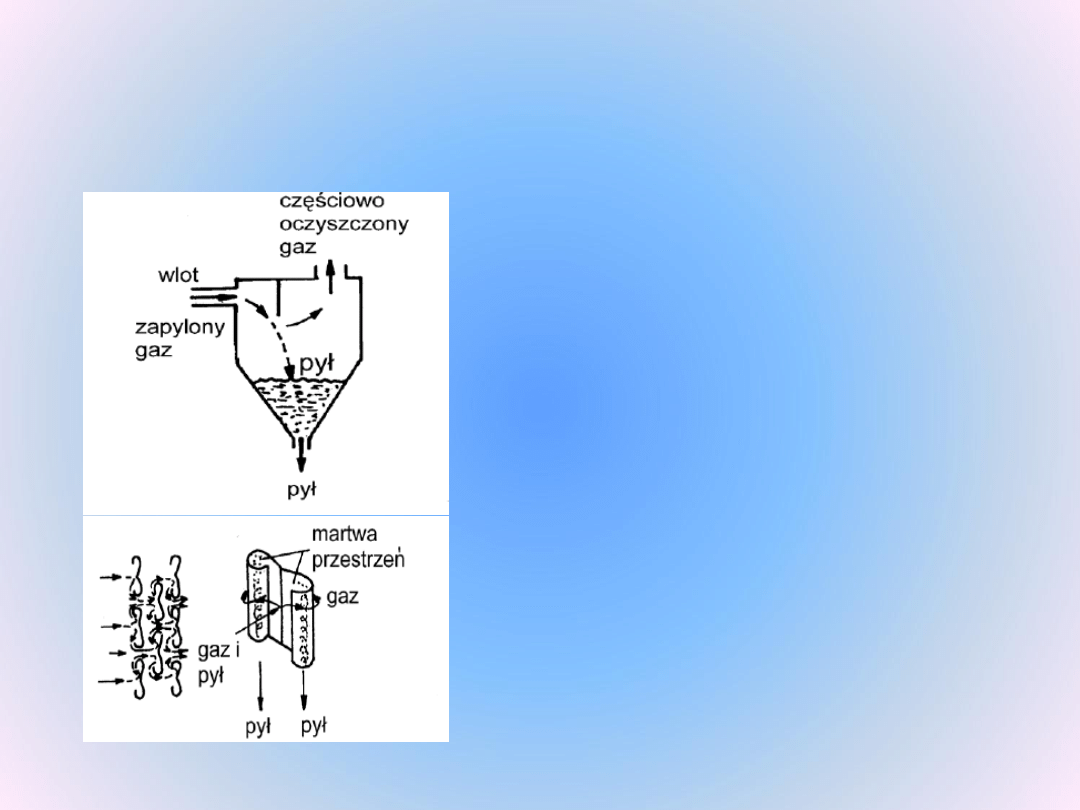

Odpylacze inercyjne

• Odpylacz prosty

• Odpylacz

labiryntowy

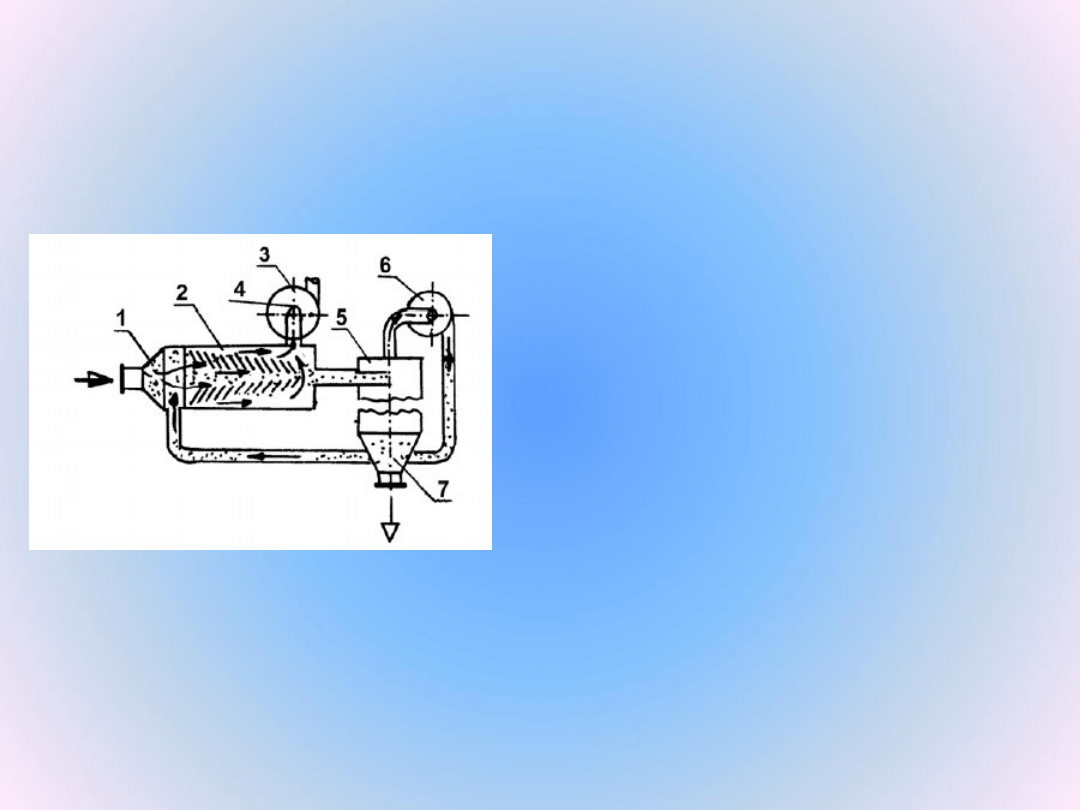

Odpylacz inercyjny

• 1. Wlot gazy zapylonego
• 2. Metalowe prowadnice

w kształcie stożków

• 3. Wylot gazu

odpylonego

• 4. Wentylator
• 5. Cyklon
• 6. Wentylator
• 7. Zbiornik pyłu

Zalety i wady odpylaczy

inercyjnych

• Zalety:
- małe wymiary
- łatwość budowy
• Wady:
- mała skuteczność działania dla ziaren

<20μm

- znaczna wysokość przy dużym

natężeniu przepływu gazu

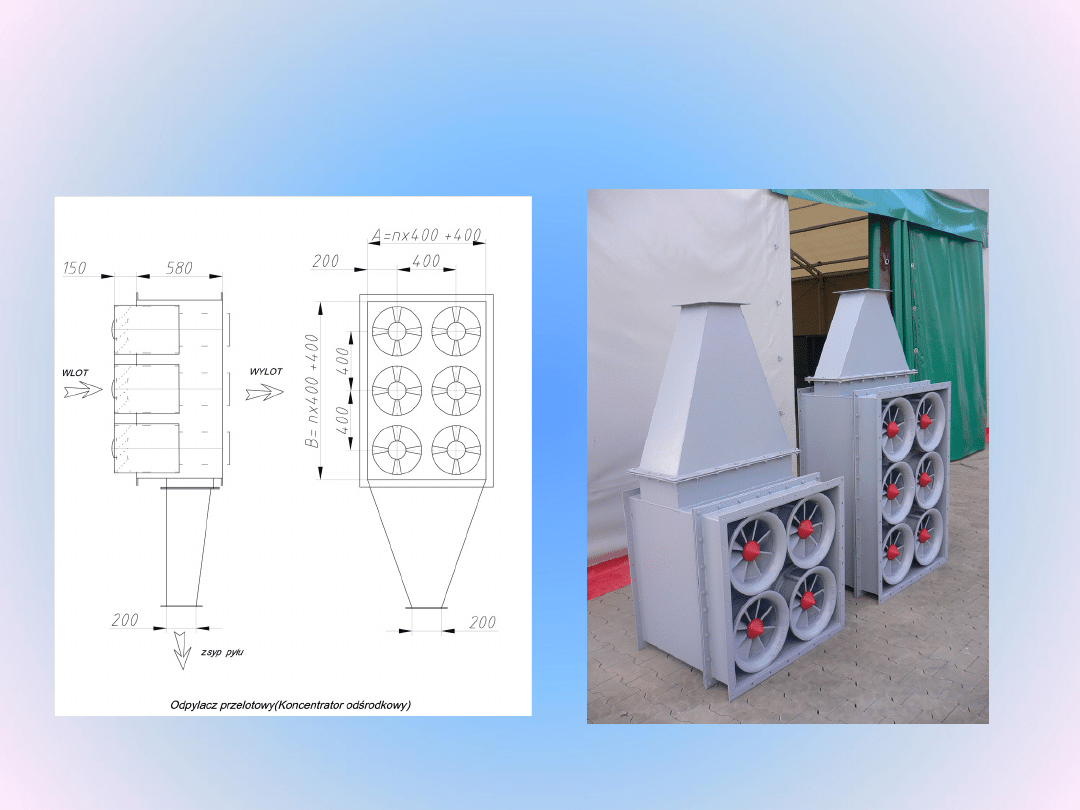

Koncentratory odśrodkowe

Zalety i wady koncentratorów

odśrodkowych

• Zalety:
- wysoka skuteczność separacji ziaren

większych niż10 µm przy umiarkowanych
stratach ciśnienia

- zwarta budowa
• Wady
- skomplikowana instalacja
- dodatkowe zużycie energii do

oczyszczania gazu skoncentrowanego

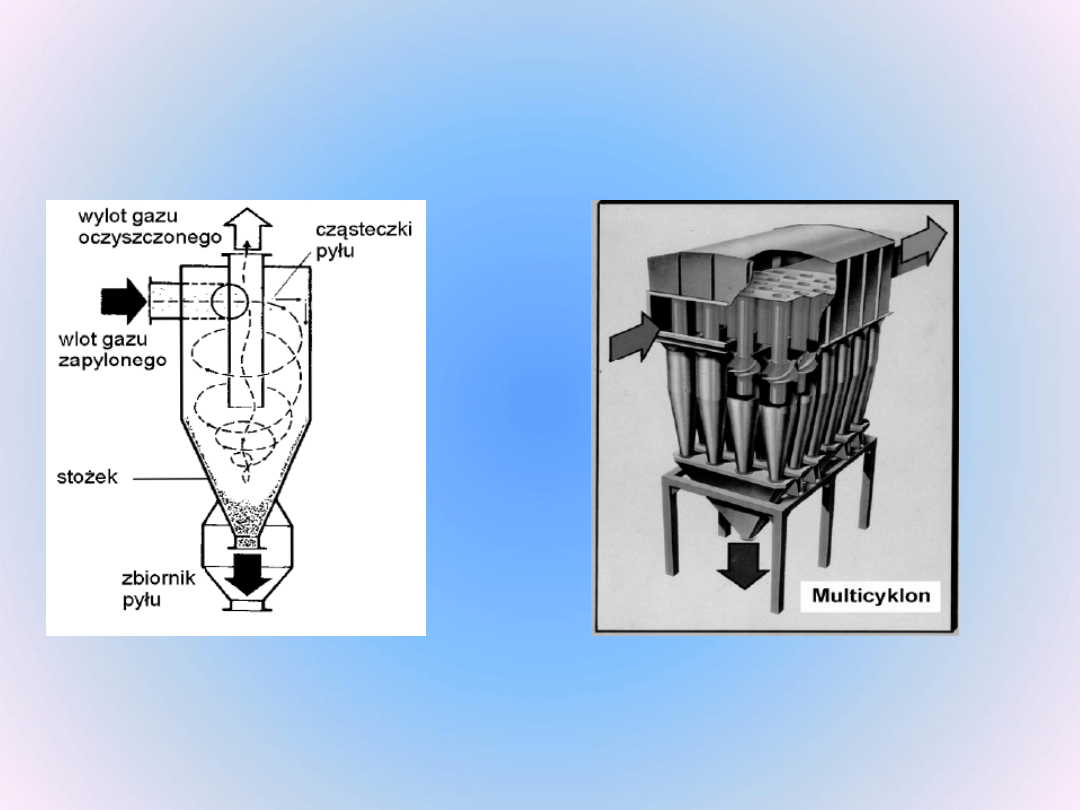

Budowa cyklonu i

multicyklonu

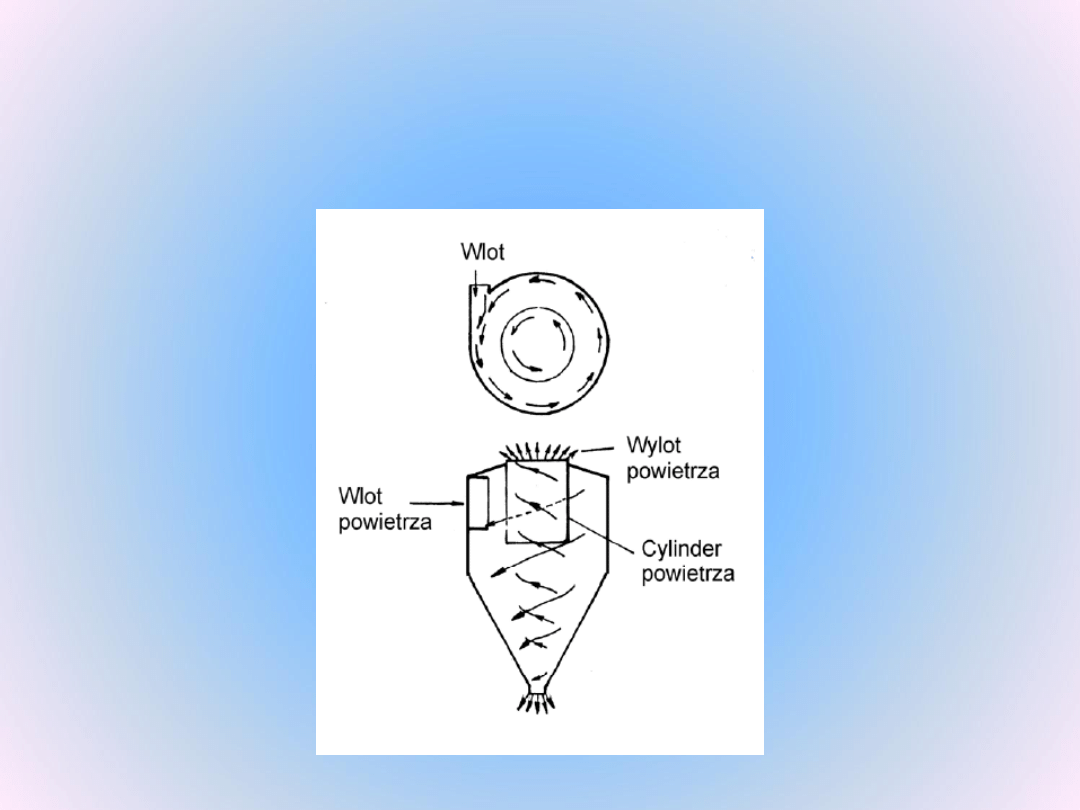

Schemat przepływu gazu w

prostym cyklonie z wlotem

stycznym

Zalety i wady cyklonów

• Zalety:
- szybki wzrost skuteczności wraz ze wzrostem

wymiarów ziaren

- wzrost skuteczności wraz ze wzrostem natężenia

przepływu gazu

- duża wytrzymałość na temperaturę do 50°C
- nieczułość na zmiany wilgotności i rodzaj gazu

• Wady:
-duże opory przepływu gazu
- wzrost oporów wraz z wzrostem skuteczności
- mała skuteczność działania dla pyłów o średnicy

mniejszej od 5μm

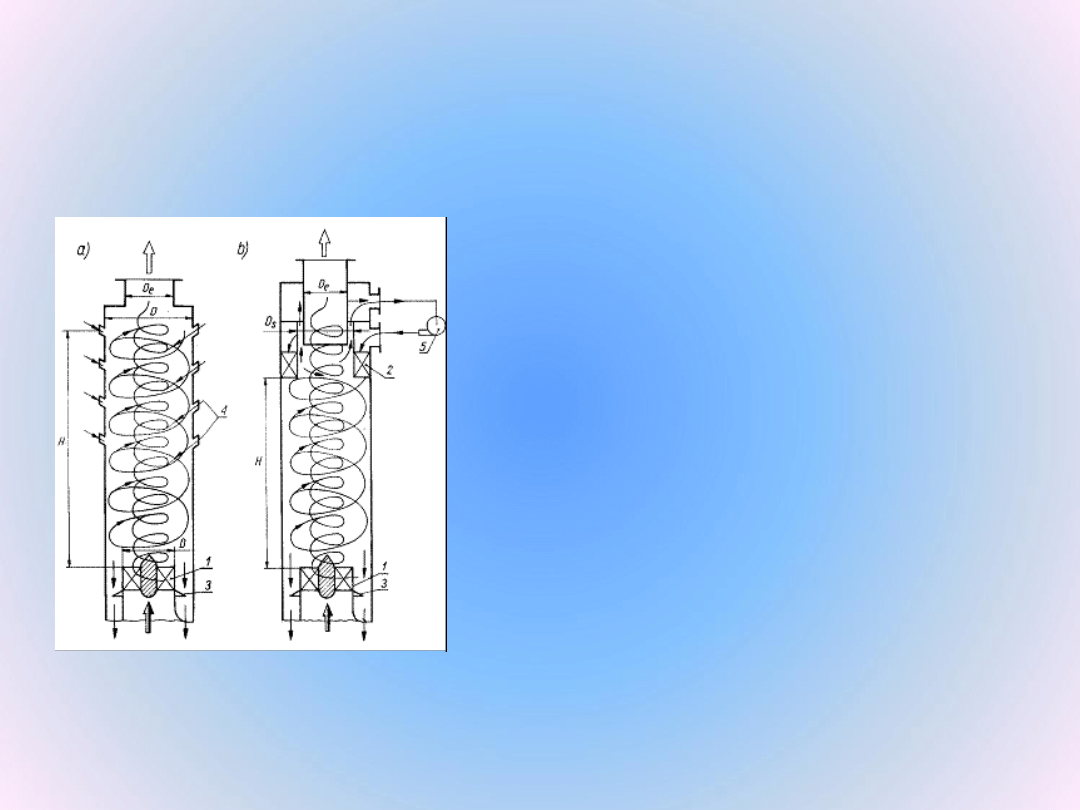

Odpylacze wirowe

• Odpylacze wirowe-

przeciwbieżne z

doprowadzeniem strumienia

gazu wtórnego za pomocą:

a) dysz,
b) osiowego elementu

lawirującego.

1- wirnik,
2 – łopatki zawirowujące,
3 – stożek,
4 – dysze,
5 – sprężarka:

Zalety i wady odpylaczy

wirowych

• Zalety:
-

osiąganie

skuteczności

większych

niż

posiadają cyklony, zwłaszcza w przedziale 1,5-

10 µm

- możliwość oczyszczania gorących gazów w

urządzeniach wykonanych ze zwykłej stali

• Wady:
- duże straty energii oraz ciśnienia
- duży hałas spowodowany użyciem

wentylatorów

- wysokie koszty czyszczenia

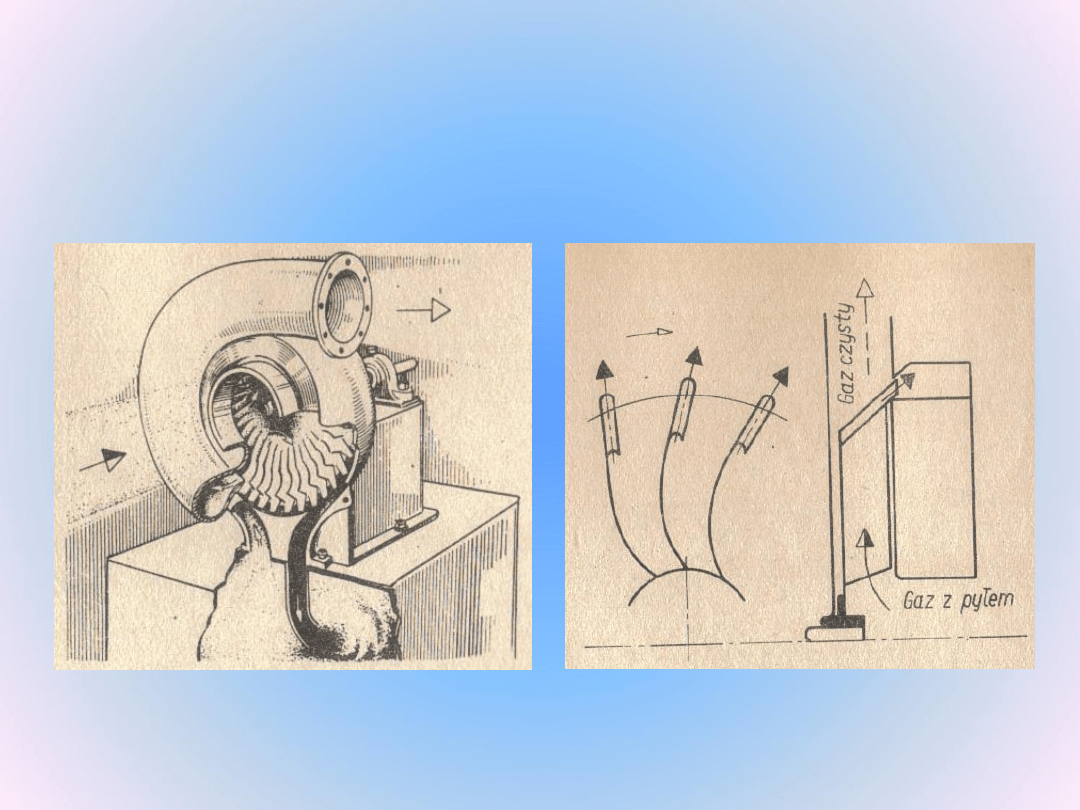

Odpylacze wirnikowe

Zalety i wady odpylaczy

wirnikowych

• Zalety:
- małe gabaryty
- małe zapotrzebowanie na energię
• Wady:
- szybkie zużycie łopatek
- drgania spowodowane osiadaniem

pyłu na łopatkach

Koniec
