Dokładność

geometryczna

a zgodność

geograficzna

w procesie generalizacji

kartograficznej

Prof. UAM dr hab. Beata Medyńska-Gulij

PORZĄDEK WYKŁADU

1. Problematyka

2. Literatura podstawowa i uzupełniająca

3. Definicje

4. Czynniki i typy generalizacji

5. Skutki procesów generalizacji

6. Algorytmy generalizacji

7. Podsumowanie

LITERATURA

• literatura podstawowa:

Wprowadzenie do kartografii i topografii, 2006, red. J. Pasławski,

Wydawnictwo Nowa Era, Warszawa

Saliszczew K.A., 2003, Kartografia ogólna, wyd. 3, red. B.
Horodyski,

Wydawnictwo Naukowe PWN, Warszawa

Kraak M.-J, Ormeling F., 1998, Kartografia: wizualizacja danych

przestrzennych, Wydawnictwo Naukowe PWN, Warszawa

Ratajski L., 1989, Metodyka kartografii społeczno-gospodarczej,

wyd. 2, Warszawa-Wrocław, PPWK

Robinson A.H., Sale R.D., Morrison J.L., 1988, Podstawy kartografii,
PWN, Warszawa

• literatura uzupełniająca:

Robinson A.H., Morrison J.L., Muehrecke P.C., Kimerling A.J., Guptil
S.C.,

1995, Elements of Cartography, wyd. 6, Wiley, New York

Kraak M.-J, Ormeling F., 2003, Cartography: Visualization of

Geospatial Data, Pearson Education Limited

CEL WYKŁADU

zapoznanie z czynnikami, typami

oraz skutkami generalizacji

kartograficznej w odniesieniu

do sprzeczności między

utrzymaniem dokładności

geometrycznej

a geograficznej zgodności

GENERALIZACJA

KARTOGRAFICZNA

• Termin generalizacja pochodzi od francuskiego

słowa généralisation – uogólnienie

• definicja generalizacji kartograficznej:
1) Przeprowadzenie w sposób celowy: wyboru,

uproszczenia
i uogólnienia przedstawianych na mapie obiektów i
zjawisk odpowiednio do jej przeznaczenia, tematyki
i skali oraz właściwości przedstawianego obszaru
(Wprowadzenie do kartografii i topografii, 2006)

2) proces redukcji szczegółów na mapie w zamierzony

sposób (Kraak, Ormeling 1998)

POJĘCIA

1) Dokładność geometryczna mapy

zakłada, że każdy obiekt jest przedstawiony na
mapie możliwie dokładnie – na swoim miejscu,
w swoich rzeczywistych wymiarach, a mapa
zachowuje odległości między nimi zgodne ze
skalą mapy (Saliszczew, 1984)

2) Zgodność (wierność) geograficzna

wymaga oddania rzeczywistości w postaci
głównych typowych cech, odzwierciedlenie
przestrzennych powiązań zjawisk i zachowanie
ich geograficznej specyfiki (Saliszczew, 1984)

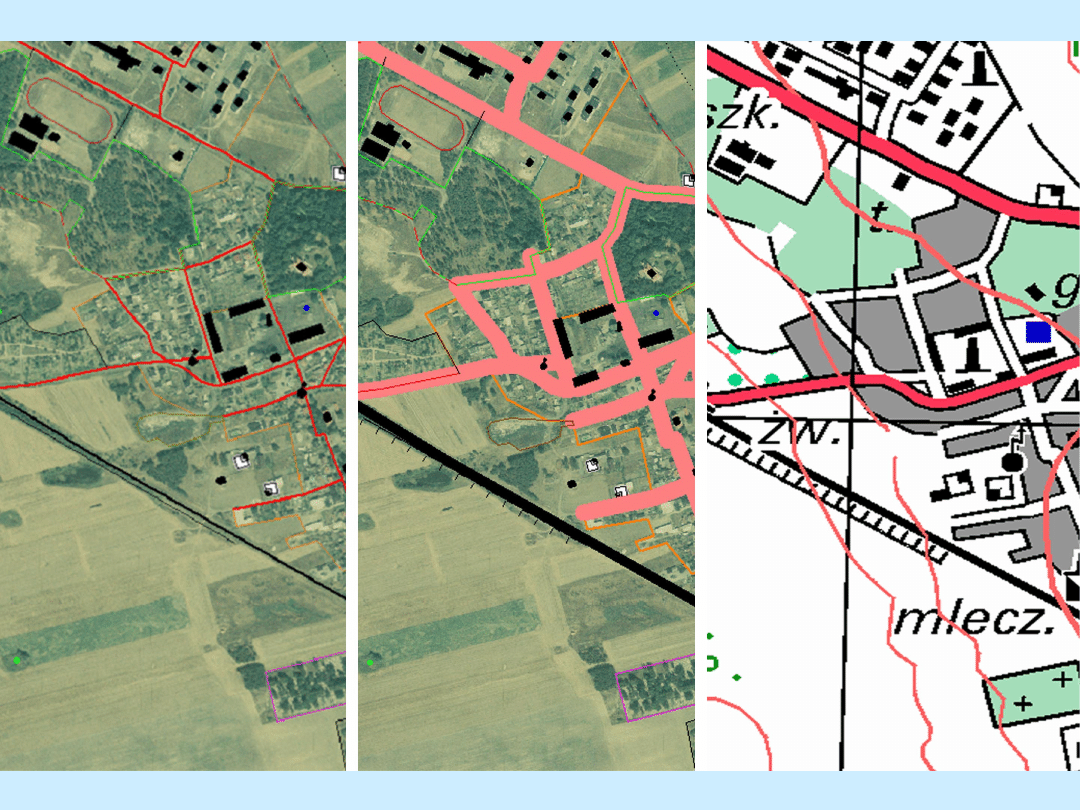

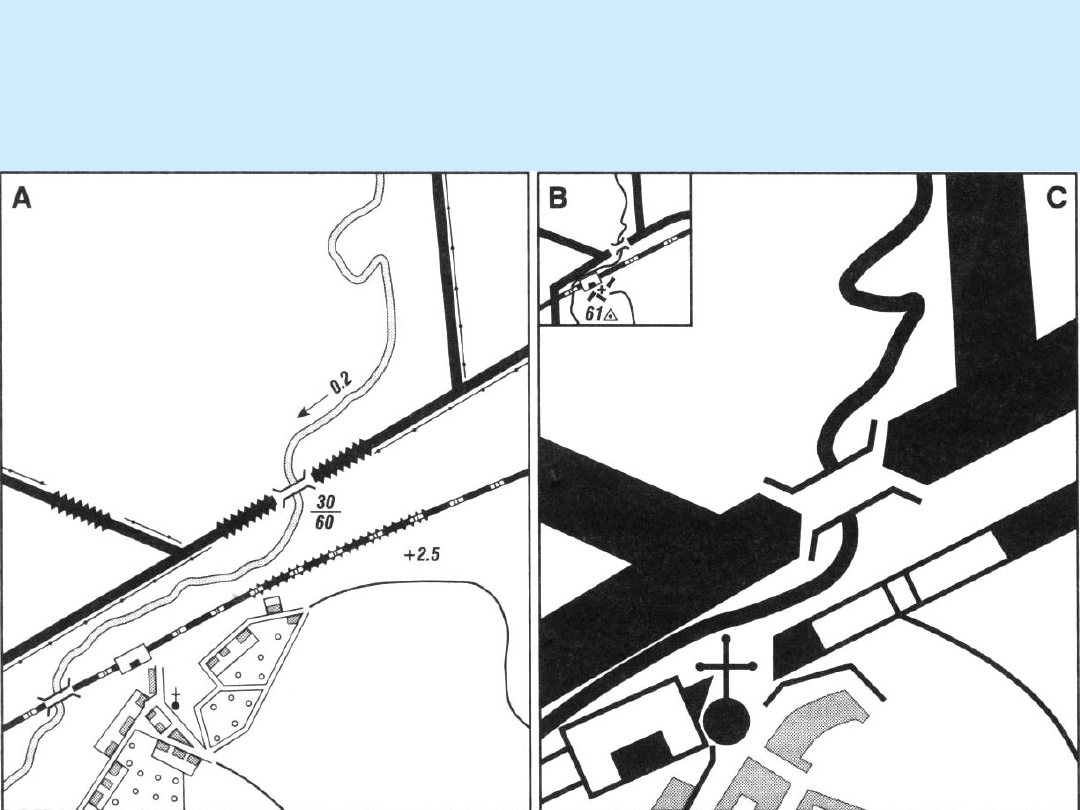

Dokładność geometryczna

a zgodność geograficzna

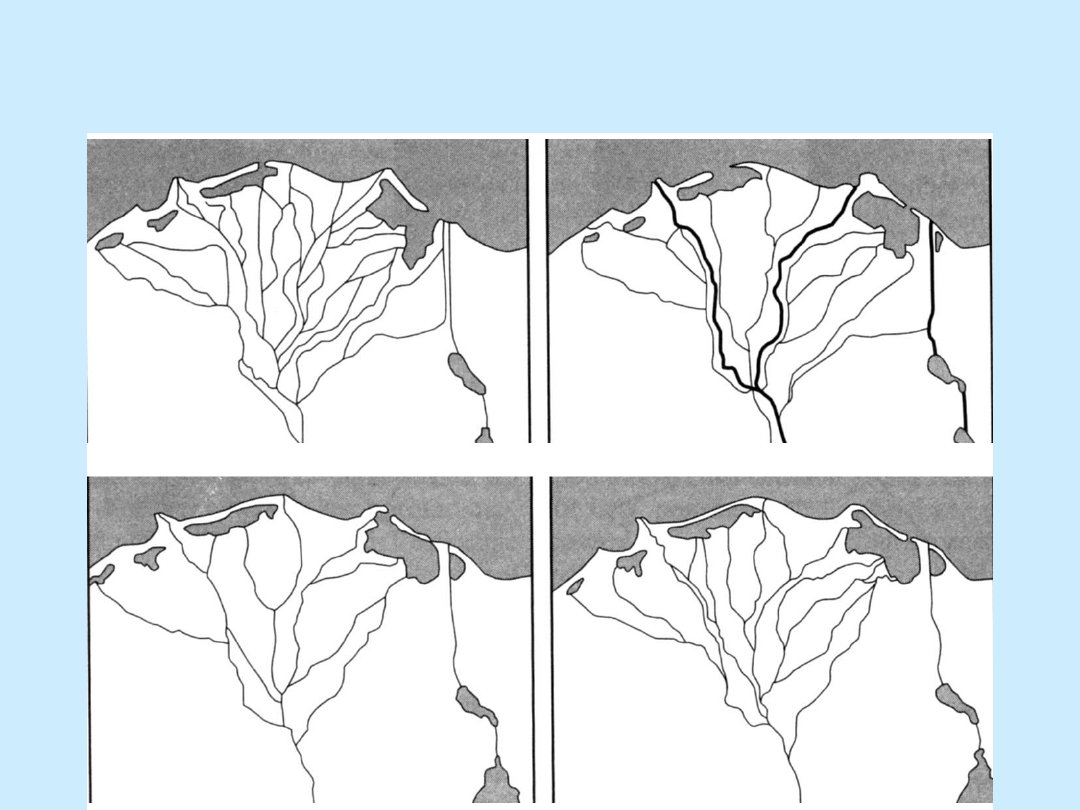

Subiektywizm generalizacji

CZYNNIKI GENERALIZACJI

• przeznaczenie mapy

• tematyka mapy

• skala mapy

• specyfika przedstawianego obszaru

• materiały źródłowe

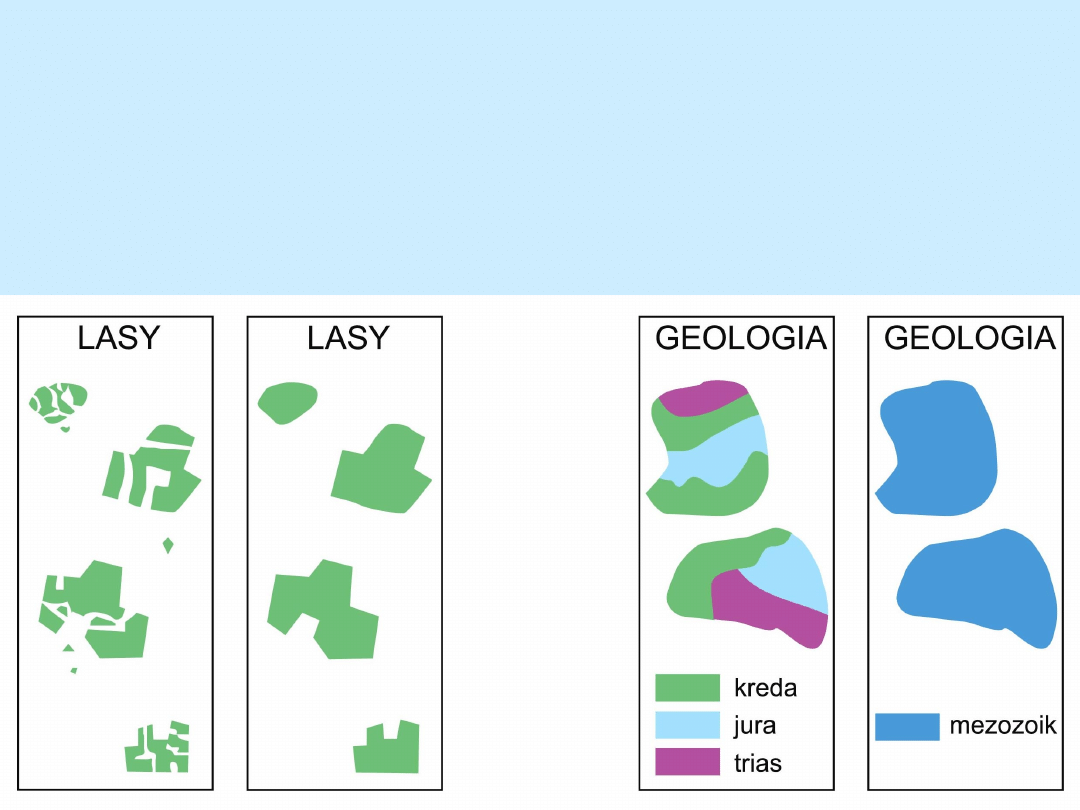

TYPY GENERALIZACJI

generalizacja graficzna

(informacja ilościowa)

dotyczy geometrii

generalizacja

pojęciowa (informacja

jakościowa)

dotyczy atrybutów

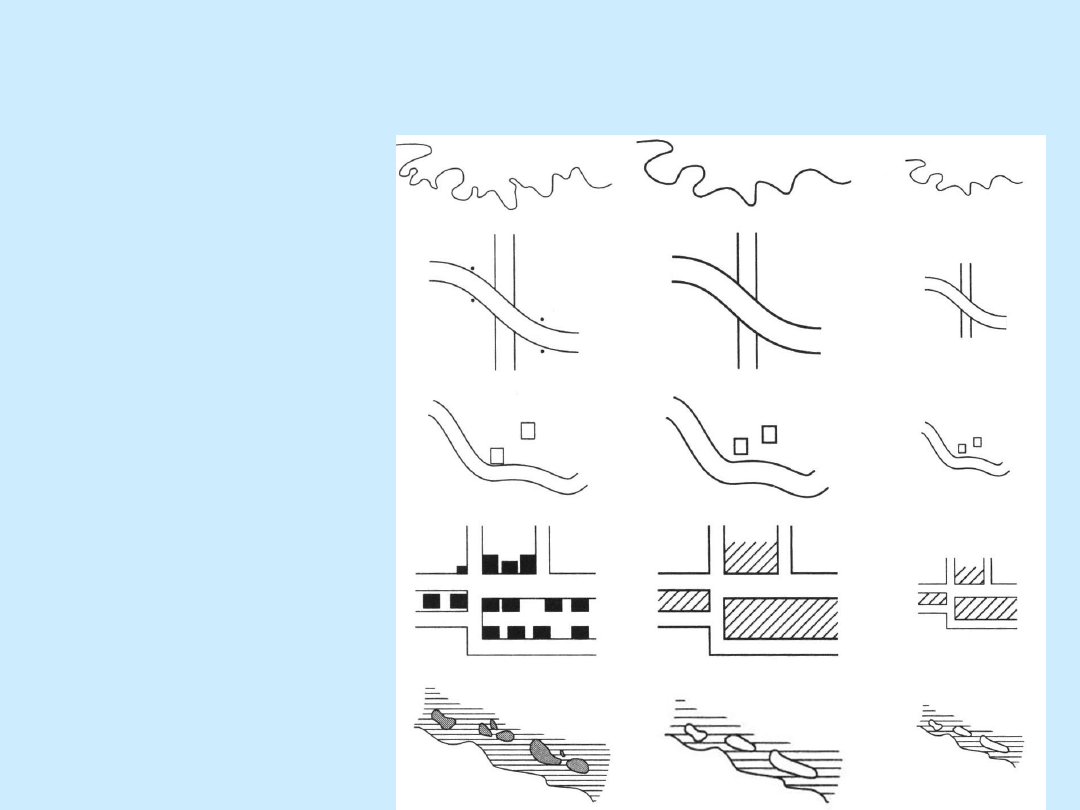

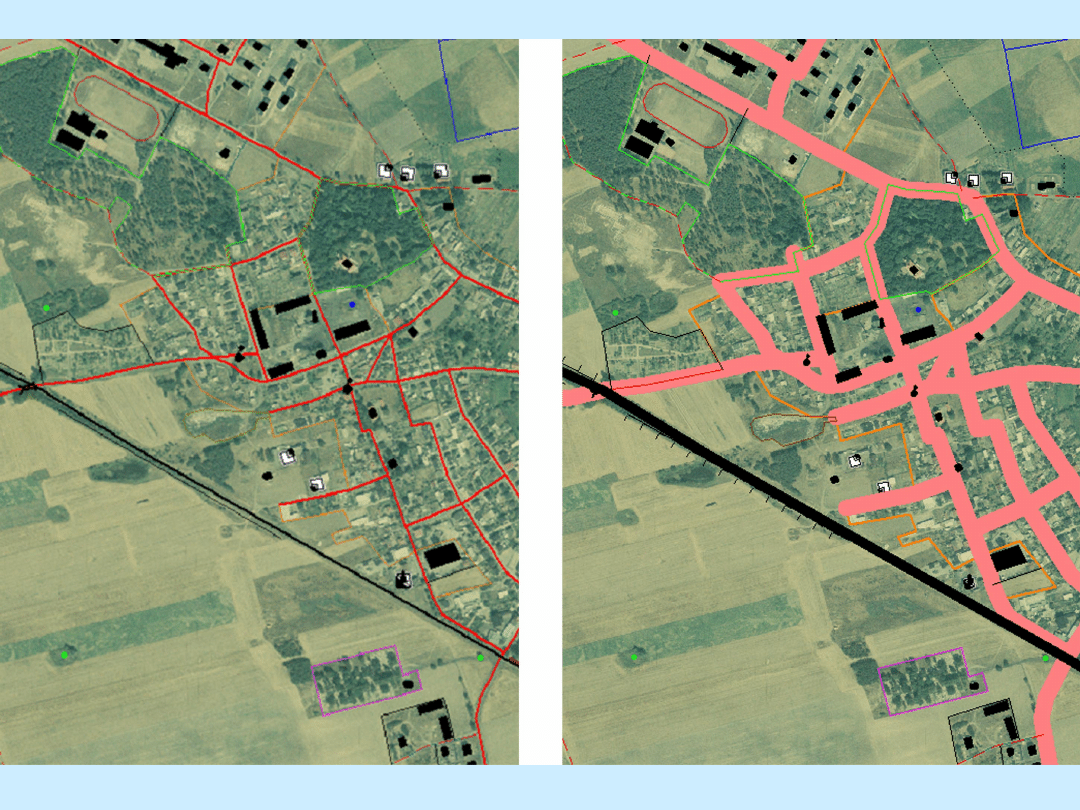

SKUTKI PROCESÓW GENERALIZACJI

GRAFICZNEJ

Uproszczenie

Przewiększenie

Przesunięcie

Łączenie

Selekcja

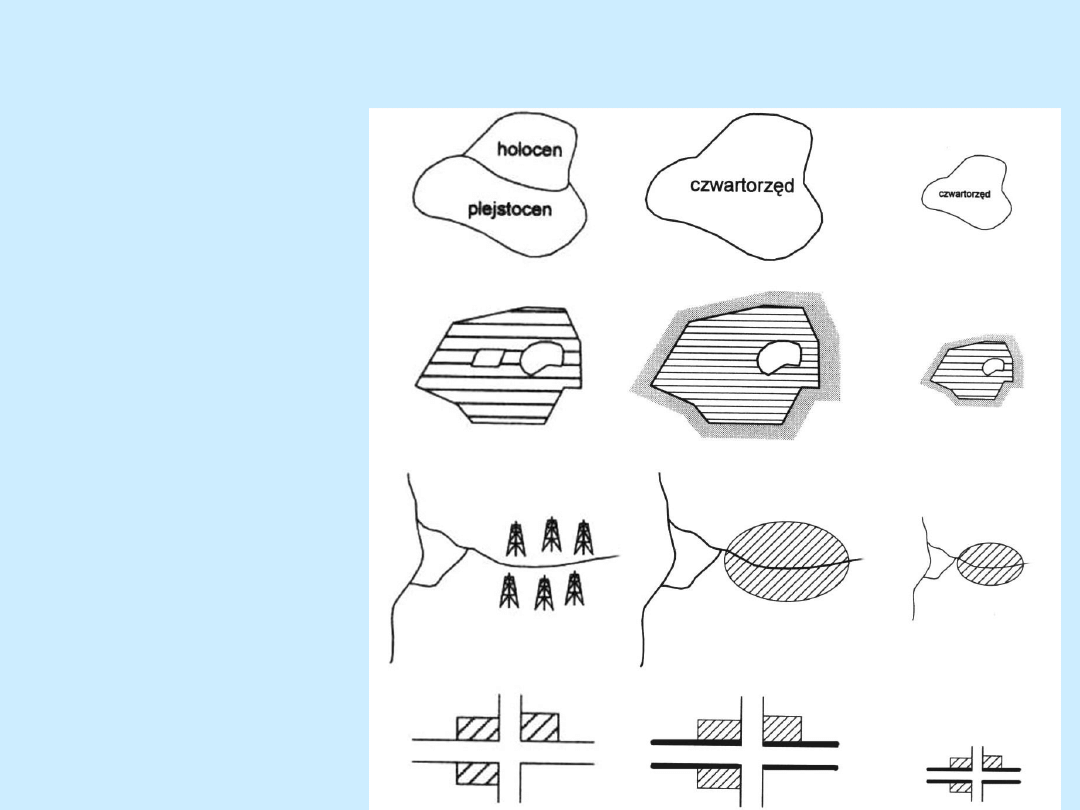

SKUTKI PROCESÓW GENERALIZACJI

POJĘCIOWEJ

łączenie

wybór

symbolizacja

uwypuklenie

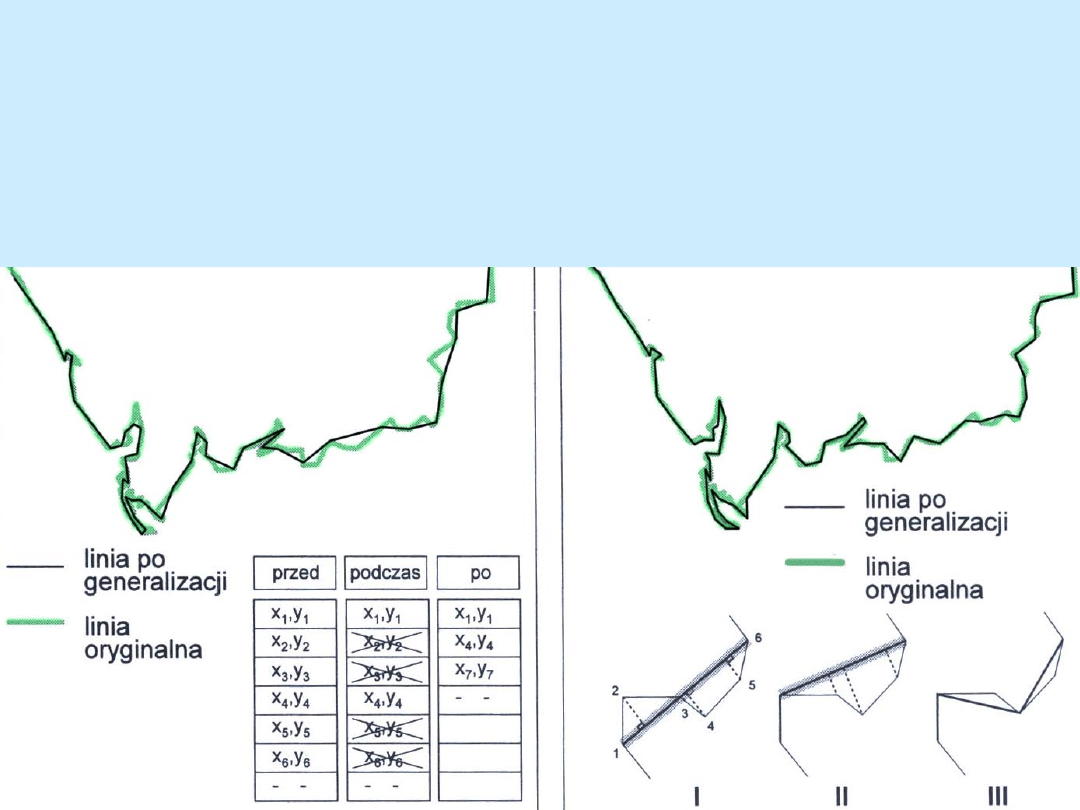

ALGORYTMY GENERALIZACJI

(dostępne w oprogramowaniu GIS)

Algorytm usuwania

każdego n-tego punktu

Algorytm Douglasa-Peukera

Uwzględnia charakter linii

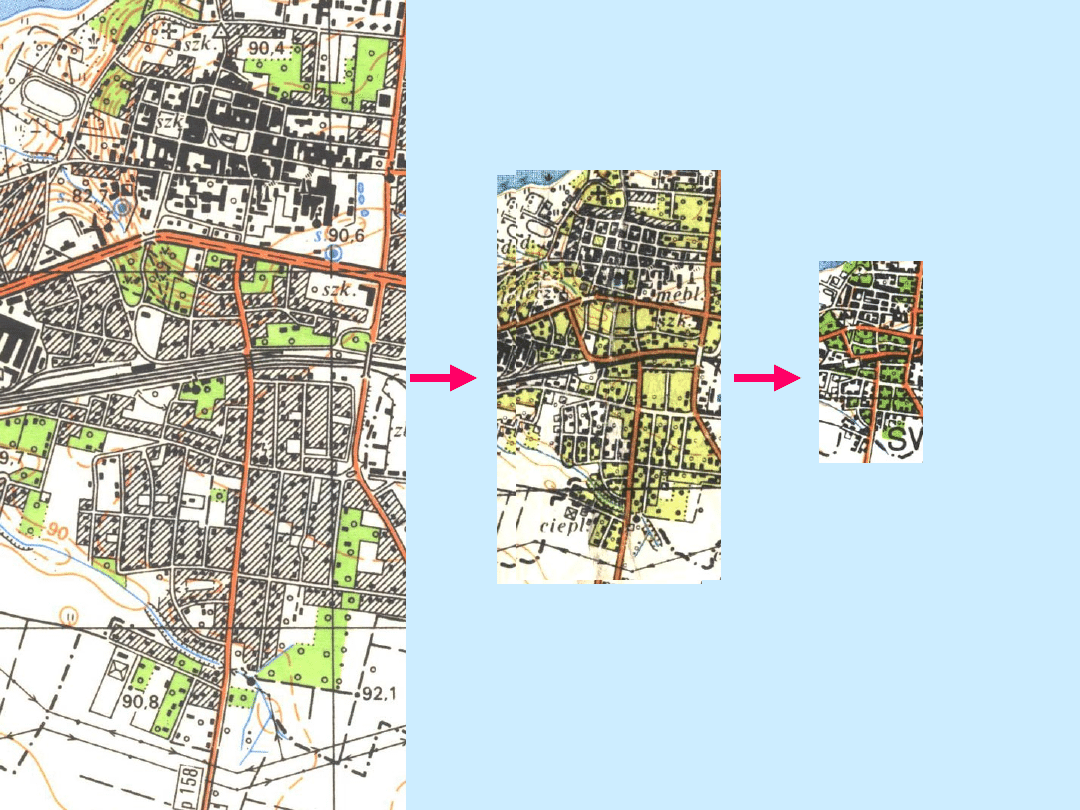

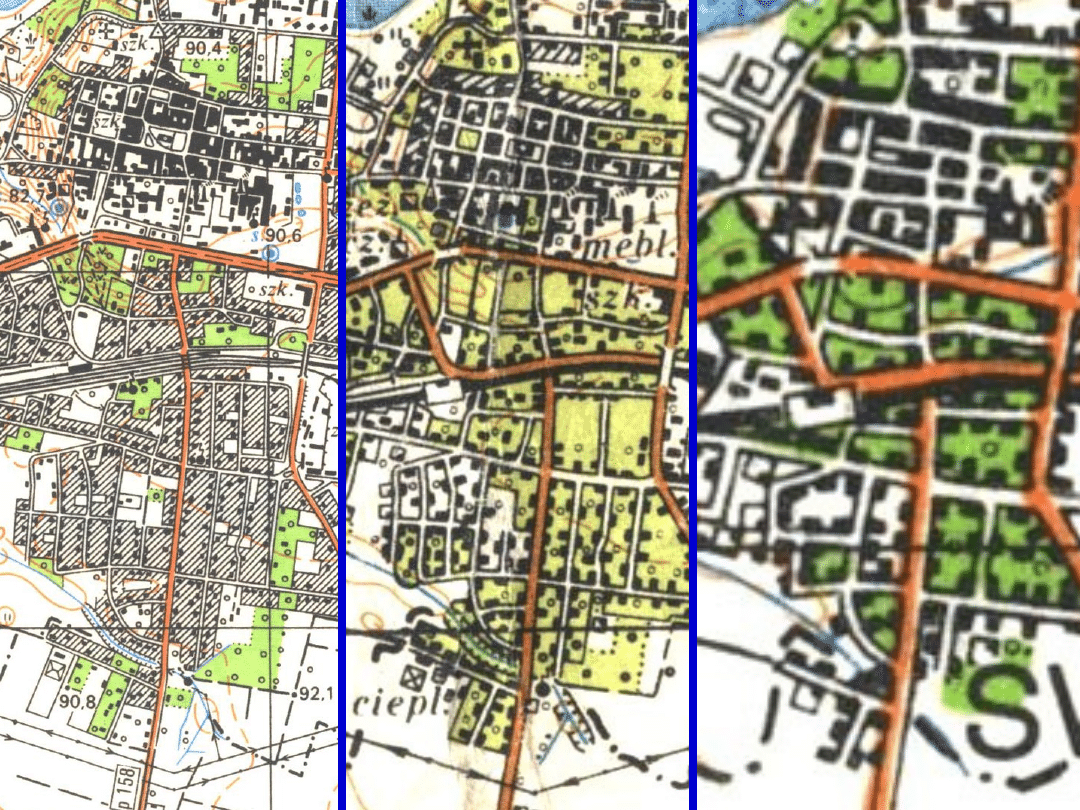

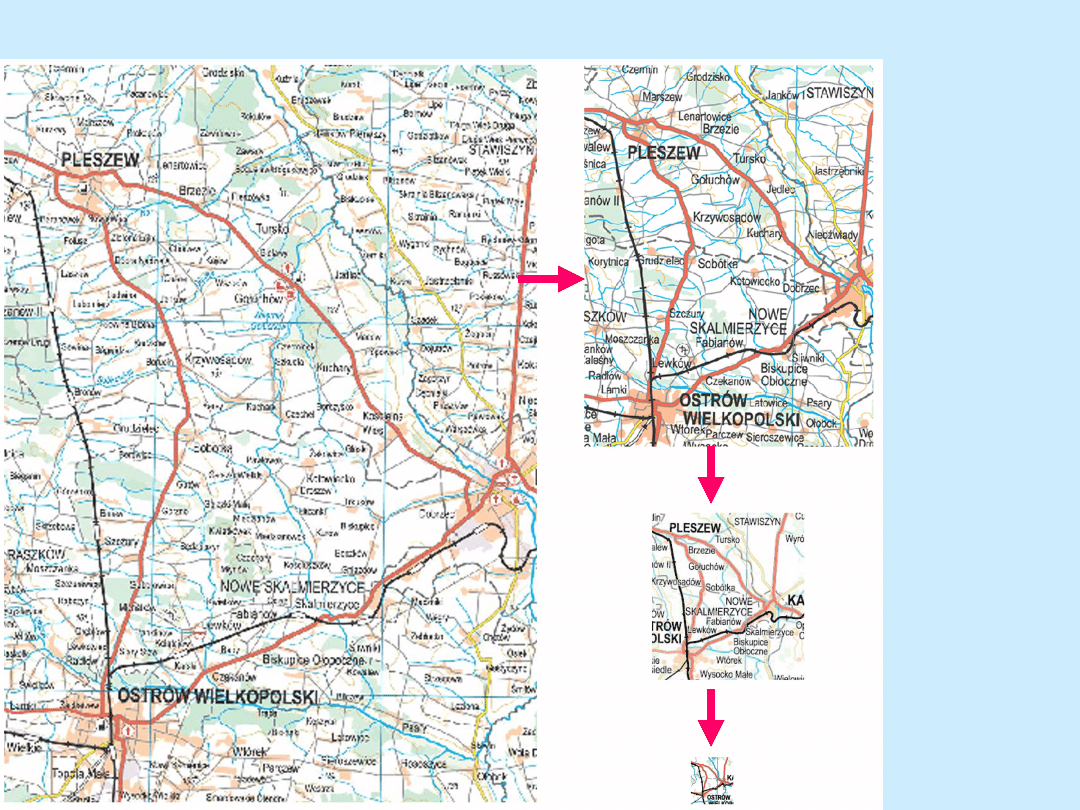

Proces generalizacji w ciągu

skalowym map topograficznych

1:100 000

1:25 000

1:50

000

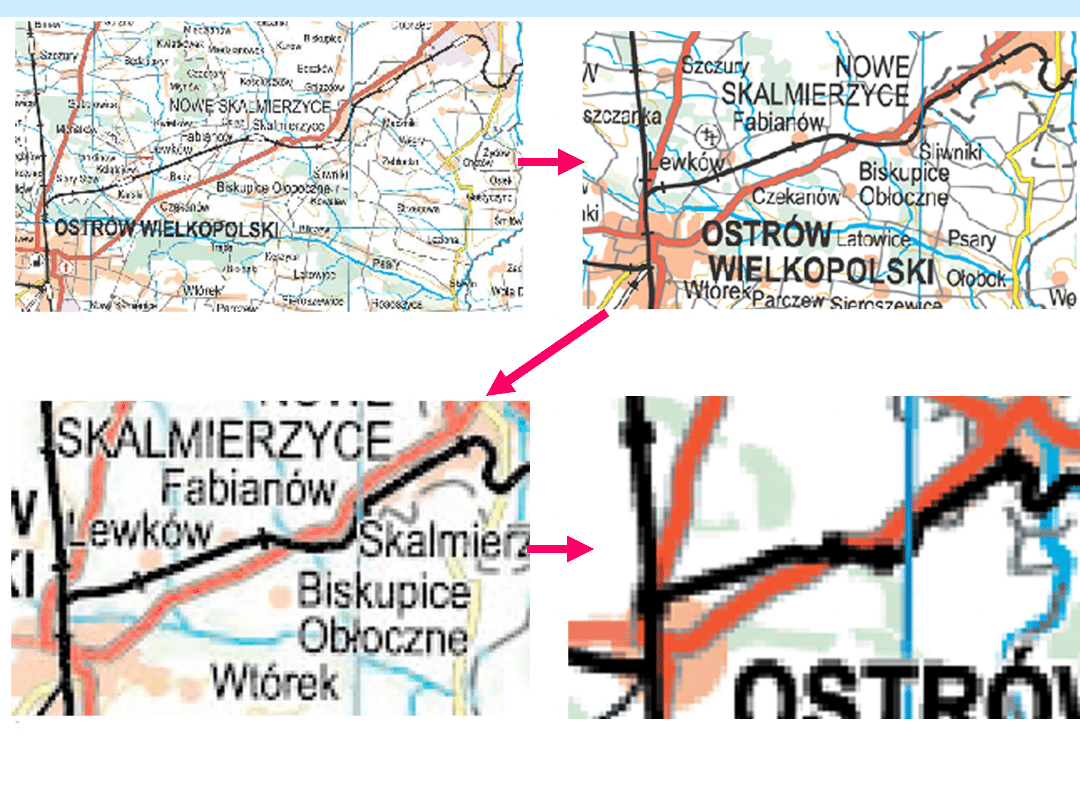

CIĄG SKALOWY

ANALOGOWYCH MAP

1:25

000

1:50 000

1:100 000

Baza Danych Ogólnogeograficznych

1:250 000

1:500 000

1:1 000 000

1:4 000 000

1:4 000 000

1:1 000 000

1:500 000

1:250 000

PODSUMOWANIE

• generalizacja jest procesem

złożonym

1) Subiektywizm generalizacji

2) Automatyzacja generalizacji możliwa przy

generalizacji jednego typu elementów (np.

linii)

3) Konieczność zachowania zgodności

geograficznej kosztem poprawności

geometrycznej

4) Wskazanie jednego elementu treści

kartograficznej (sieć wodna lub drogi), który

powinien zachować poprawność

geometryczną
