Napędy i silniki
Luzowniki
Bębny kablowe
Zbieracze prądu
Zdalne sterowanie

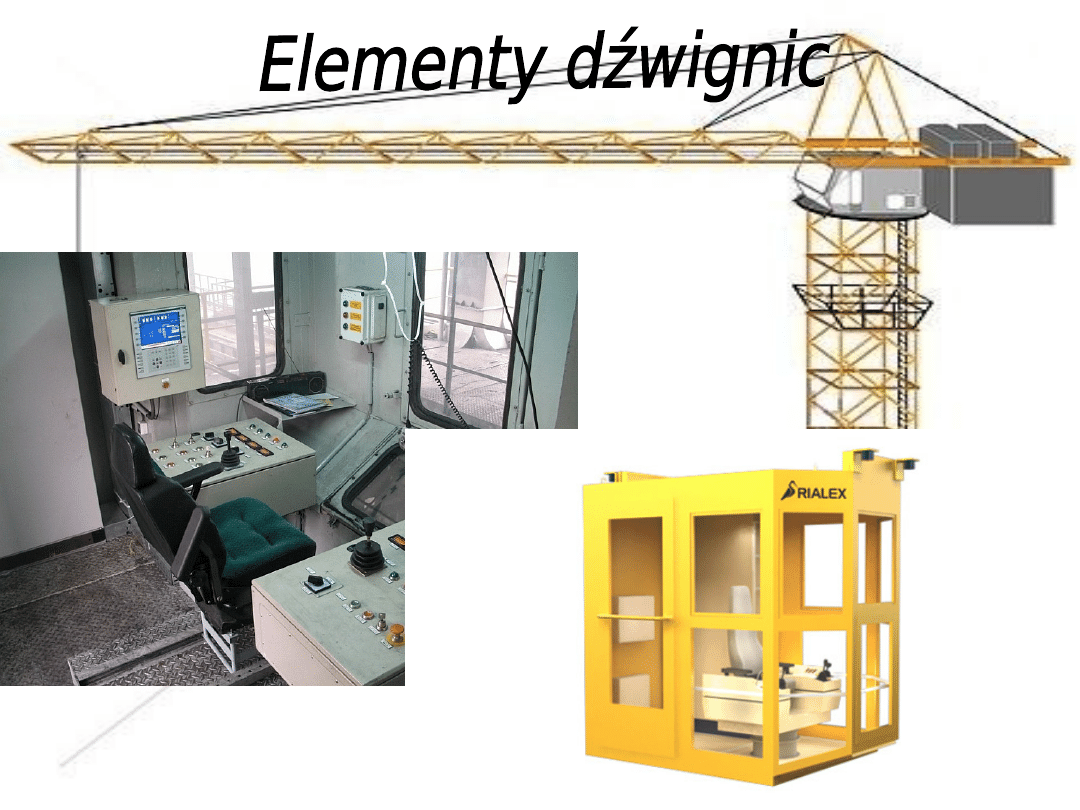

Kabiny sterownicze

Napędy

 dla małych urządzeń przenośnych przy
niewielkim udźwigu stosuje się czasem
napęd ręczny
 dla pozostałych typów urządzeń
najczęściej wykorzystuje się napęd
silnikowy elektryczny
 dla dźwignic nie związanych z jednym
miejscem pracy czyli poruszających się
po otwartym terenie i powierzchniach
drogowych stosuje się napędy
silnikowe spalinowe

Praca napędów

dźwignic

 charakterystyczna dla dźwignic jest
praca przerywana, gdyż cykl pracy np.
suwnicy składa się z postoju podczas
zawieszania, jazdy z ładunkiem, postoju
podczas zdejmowania ładunku oraz jazdy
po kolejny ładunek
 praca przerywana cechuje się
względnym czasem włączenia, liczbą
włączeń na godzinę i ciężkością rozruchu
 ze względu na te parametry możemy
wyznaczyć podział na dźwignice o ruchu
lekkim, normalnym i ciężkim

Silniki

 silnik prądu stałego
 silnik prądu zmiennego trójfazowy

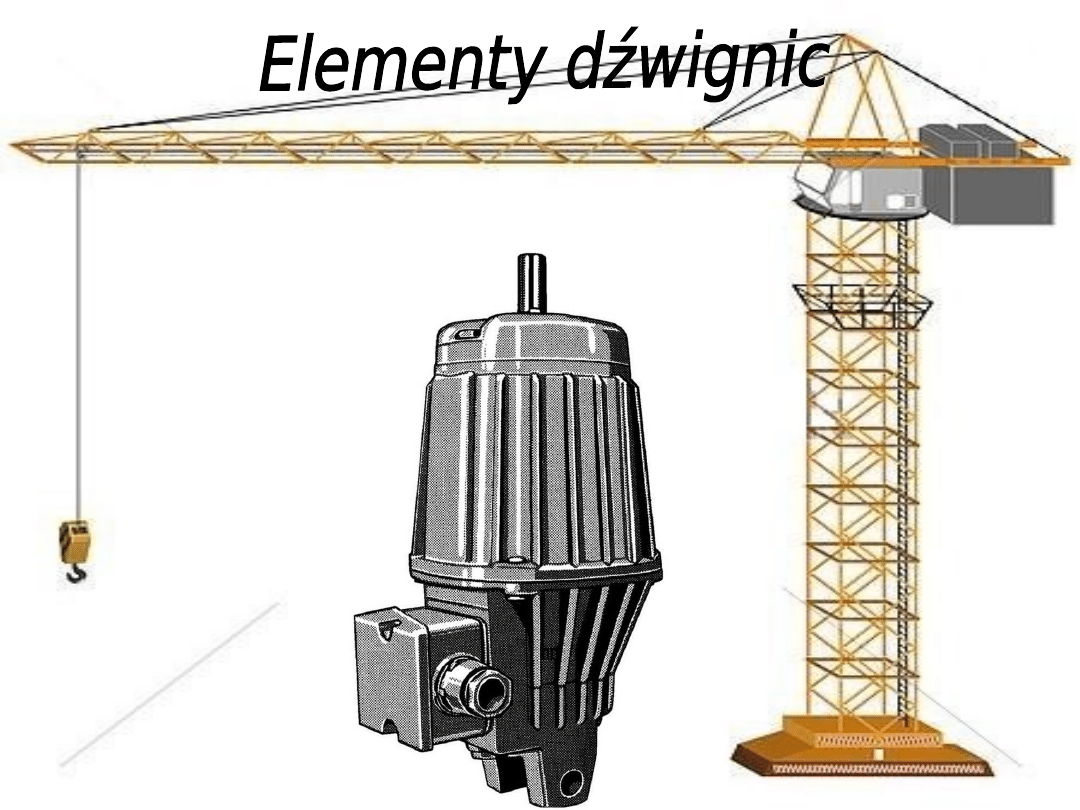

Luzownik

Luzownik

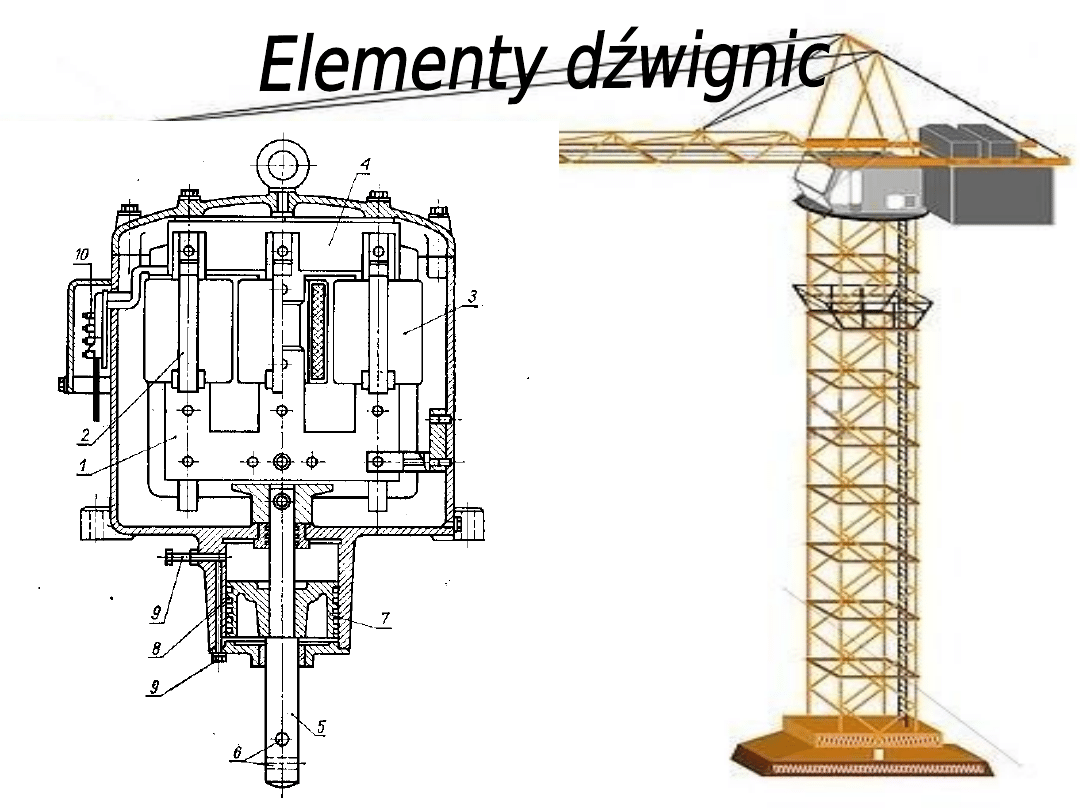

Budowa:

1. Zwora

2. Trzpienie rurowe

3. Cewki

4. Rdzeń

5. Trzon walcowy

6. Otwory łączące

7. Tłok powietrzny

8. Kanały
powietrzne

9. Śruby regulujące

10. Kostka
zaciskowa

Bęben kablowy

Żurawie wieżowe i
suwnice zasilane
przewodem giętkim
zaopatrzone są w bęben
kablowy.
 Celem jego użycia jest
umożliwienie
samoczynnego rozwijania i
zwijania przewodu
zasilającego w czasie
przesuwania się dźwignicy.
 Bęben może
otrzymywać napęd od koła
jezdnego lub w wyniku
działania przeciwwagi.

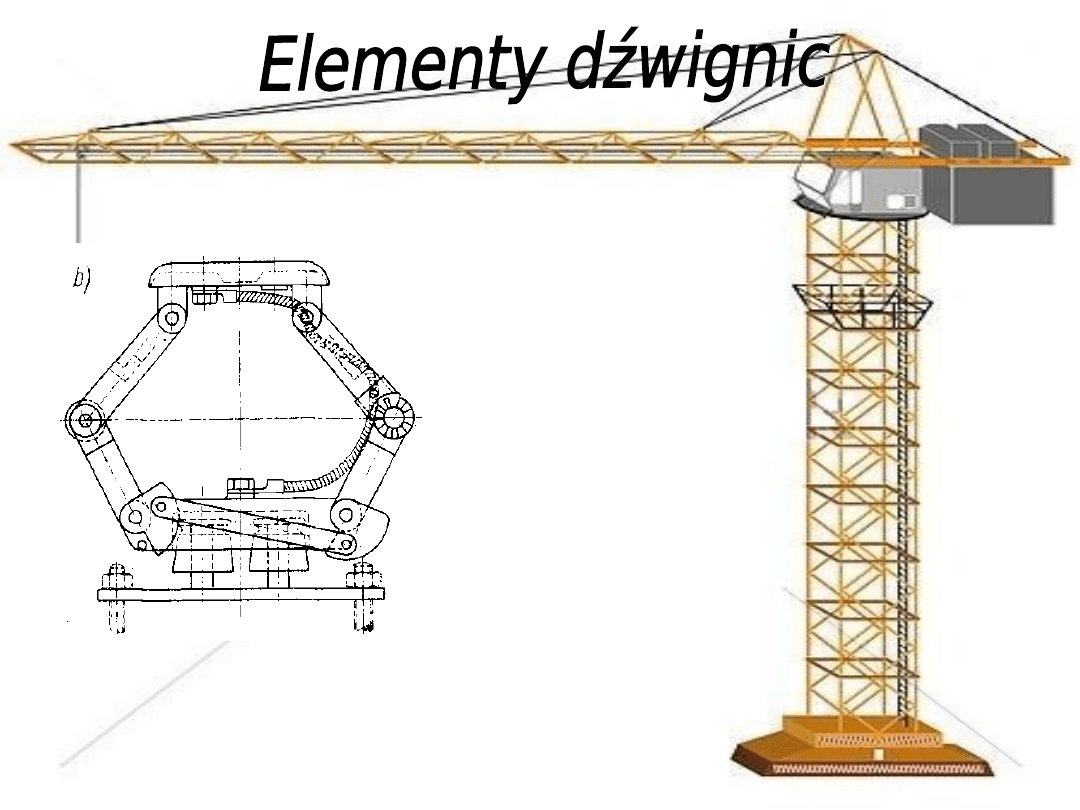

Zbieracz prądu

 Doprowadzenie prądu do
rozdzielni dźwignicy
dokonuje się za
pośrednictwem zbieraczy.
 Dla przewodów luźno
zawieszonych stosuje się
zbieracze ślizgowe lub
rolkowe, które unoszą
przewody ku górze.
 Przewody zamocowane
sztywno łączy się z
rozdzielnią za pomocą
zbieraczy pantografowych.

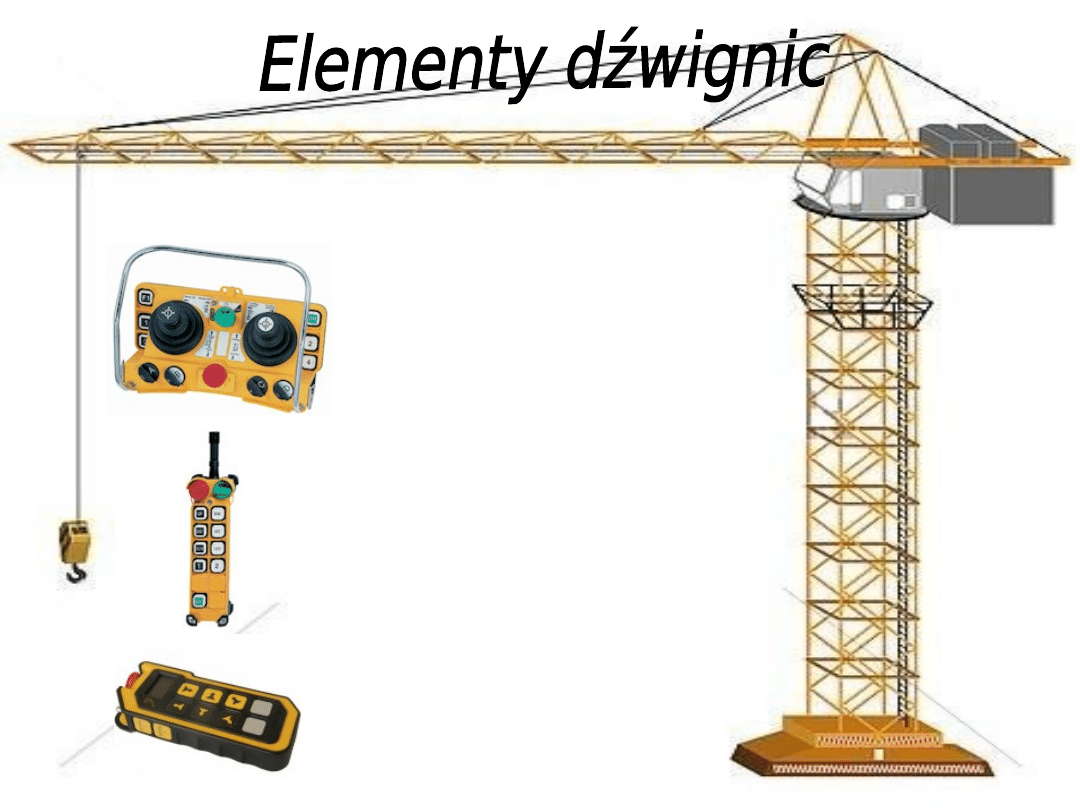

Zdalne sterowanie

 Warunkiem sprawnej i
bezpiecznej obsługi jest
właściwy dobór sterowania
do urządzeń
dźwignicowych.
 Odpowiednie sterowanie
pozwala skrócić czas
obsługi jednocześnie
podnosząc wydajność
procesu produkcyjnego.
