Architektura

Komputerów. W4

Mikroprocesory c.d.

Opracowanie:
dr inż. M. Matusiak

Jaki komputer dla jakiego

segmentu odbiorcy?

–

Komputery SOHO (Small Office & Home), typowi
użytkownicy w małych biurach i domach. Potrzebują:
graficzny system operacyjny np. MS Windows XP,
pakiet biurowy np. Sun OpenOffice, przeglądarka
internetowa np. MS Internet Explorer i klient poczty
elektronicznej np. Opera.

–

Komputery graczy (Computer Players), zwiększone w
stosunku do grupy 1 możliwości graficzne, większe
moce przetwarzania.

–

Komputery stacje graficzne (Graphics Workstation) -
zwiększone w stosunku do grupy 2 możliwości
graficzne, profesjonalne interfejsy (SCSI, RAID),
znacznie większe, niż w grupach 1 i 2 moce
przetwarzania.

–

Komputery serwerowe (Servers) – ze względu na
zróżnicowane wersje występują w bardzo różnych
odmianach mocy przetwarzania.

Jakie dobrać procesory?

Tabela. Komputery PC i stosowane w nich procesory.

Zastosowanie PC

SOHO

Gracze

Graficy

Serwery

Preferowany
typ procesora

Celeron

Duron

Sempron

Athlon XP

Pentium 4

Athlon 64

Pentium 4

Athlon XP

Opteron

Pentium x

Itanium (2)

Opteron

Wieloprocesoro
wość

Nie

Tak

Nie/Tak

Pojedynczy
komputer

Proc.

Procesor

Jądro

Komputer

centralny

K.1

K.2

K.3

K.4

K.5

K.6

K.7

K.8

Klaster wielokomputerowy

Wersje przetwarzania równoległego

Procesory i ich gniazda

Typ gniazda

Procesory

Socket 7

Intel Pentium 100-233 MHz, AMD K6, K6-
2 100-550 MHz

Intel Slot 1

Pentium Pro, Pentium II 233-450 MHz, Pentium
III 450-1000 MHz, Celeron 266-600 MHz

AMD Slot A

Athlon 500 i 700 MHz

Intel Socket 370

Pentium III 900-1133 MHz, Celeron 633-1400
MHz, VIA C3 1GHz, VIA Antaur

Intel Socket 423

Pentium 4 / 1300-1800 MHz

Intel Socket 478

Pentium 4 / 2,0-3,6 GHz, Celeron 1,7-2,8 GHz

AMD Socket 462,
Socket A

Athlon/Duron 550 MHz,
Athlon XP/Duron 0,9-3,2 GHz

AMD Socket 754,
939

Athlon 64, Sempron (64/32-bit)

AMD Socket 940

Athlon 64FX, Opteron (64-bit)

Intel Socket 603,
604

Xeon

Intel Socket
LGA775

Pentium 4 i Pentium 4 EE 3,6-? MHz,

Intel Slot M

Itanium (64-bit)

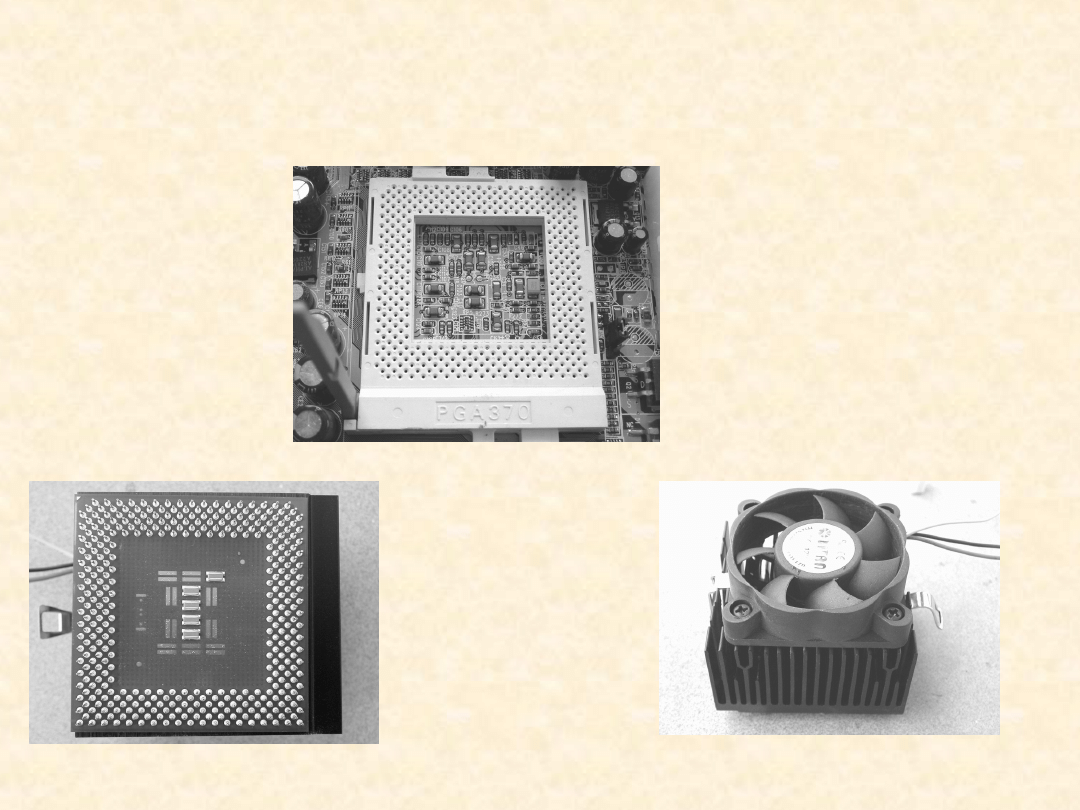

Procesor Intel Celeron 633 MHz

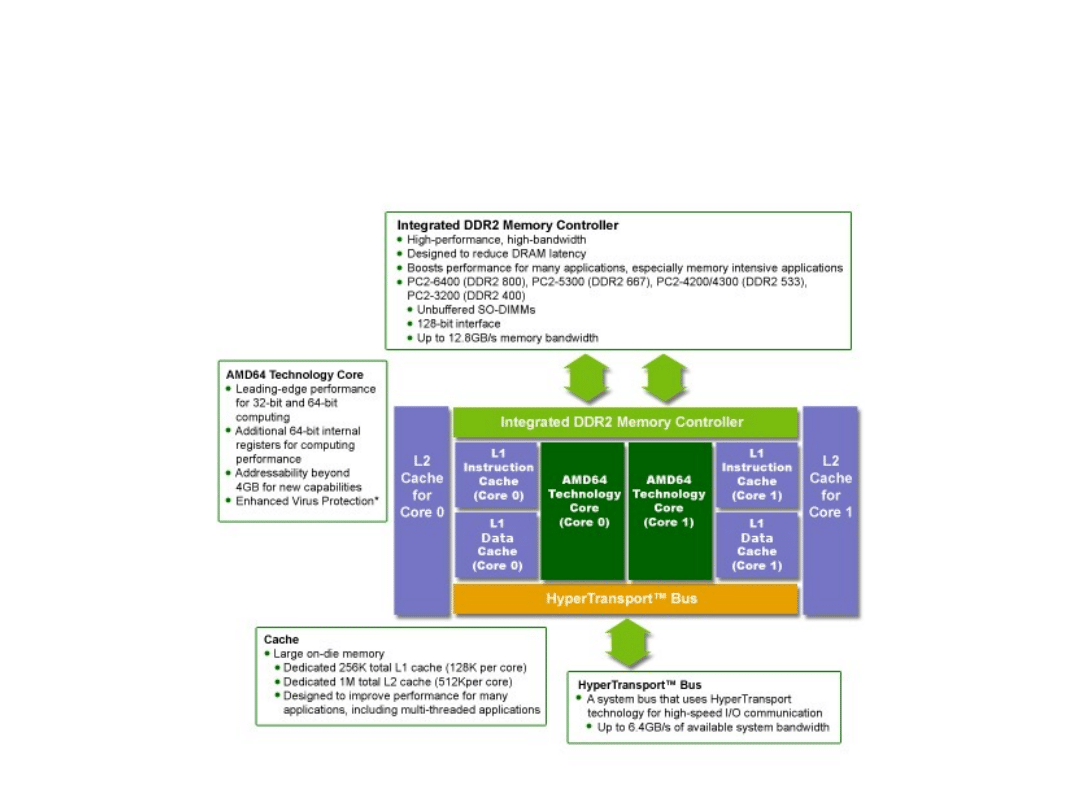

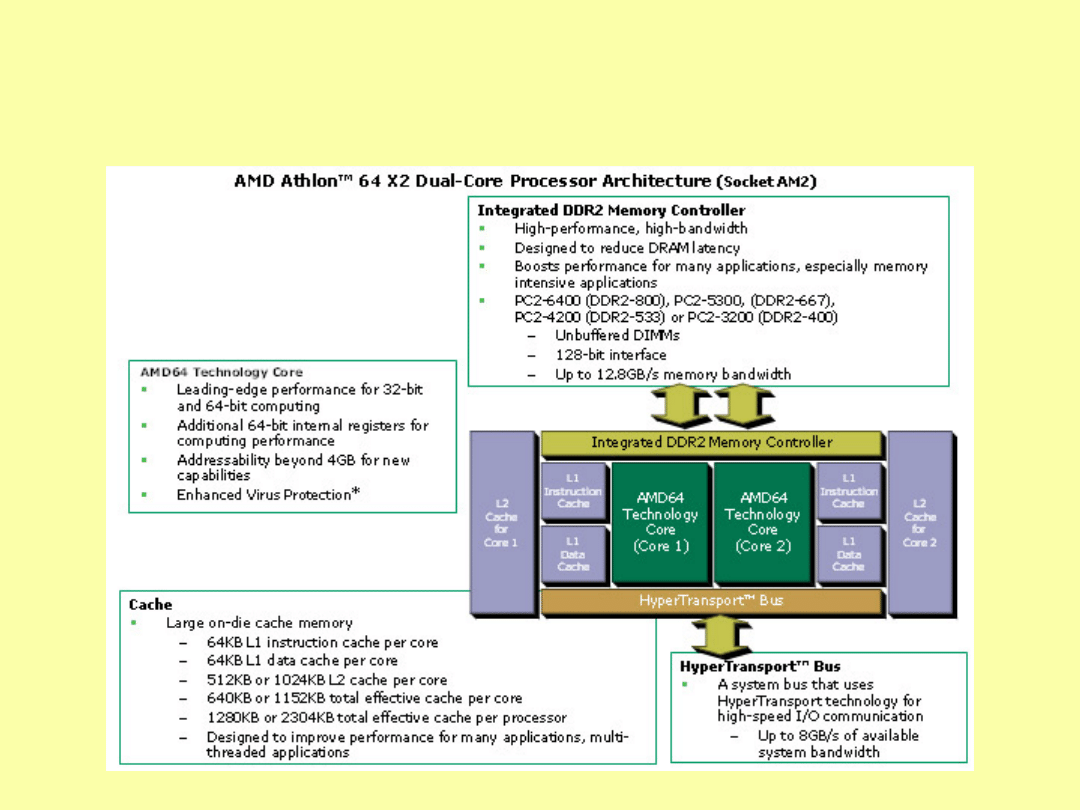

Technologia dwurdzeniowa

AMD Athlon64-x2

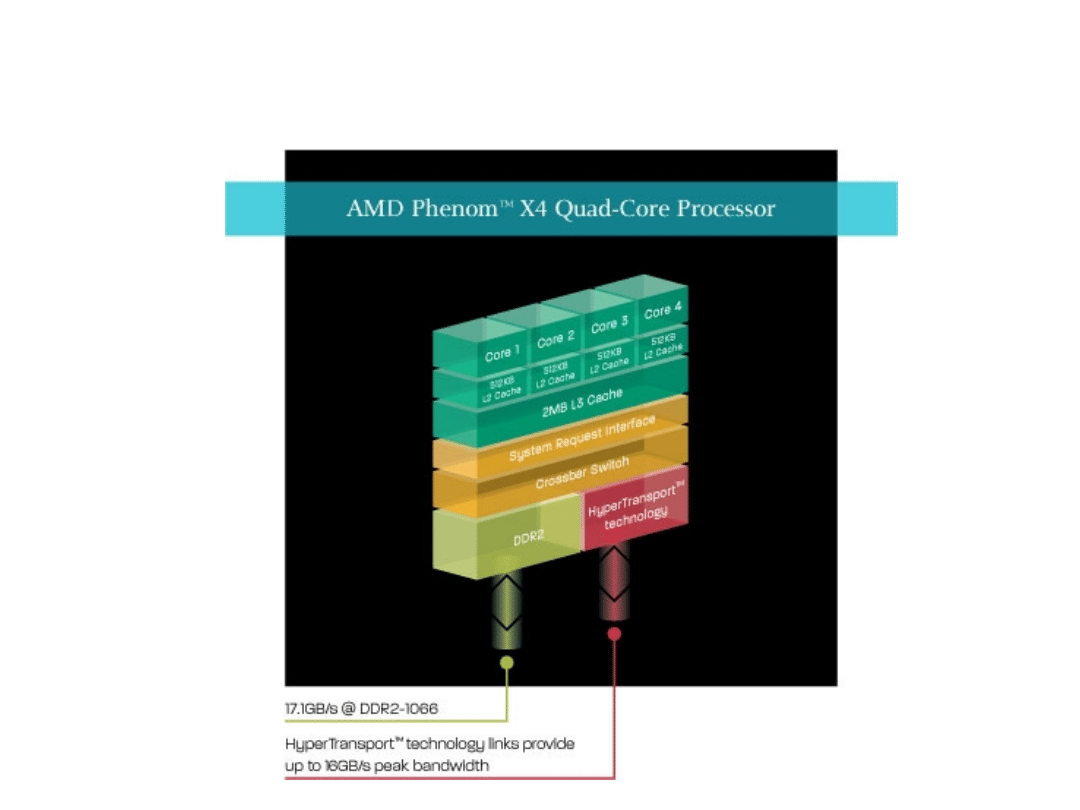

Technologia 4-rdzeniowa AMD

Phenom

AMD Turion 64 X2 Mobile

dla komputerów mobilnych

Sposoby radzenia sobie z

nadmiarowym ciepłem procesorów

•Zmniejszanie częstotliwości taktowania z jednoczesną poprawą
architektury procesora,

•Zmniejszanie grubości warstw półprzewodnikowych – obecnie część
technologii jeszcze 0,13 mm, ale wprowadza się 0,09 mm (inaczej 90 nm),

•Poprawa skuteczności odbierania ciepła od procesora:

•Lepiej wypromieniowujące ciepło radiatory, lepsze żebrowanie,
materiał miedziany zamiast aluminiowego z zachowaniem cały czas
optymalnego styku cieplnego procesor-radiator (podstawki ze
specjalnymi zaciskami mocującymi procesor i stałym dociskiem oraz
specjalne pasty termoprzewodzące),

•Skuteczniejsze wentylatory z regulacją obrotów (wolniej się obracają i
mniej hałasują przy słabszym obciążeniu komputera),

•Specjalny przewód wentylacyjny służący do zasysania chłodnego
powietrza spoza obudowy i kierowania go w obszar radiatora procesora
(zwykle wentylator korzysta z ogrzanego już powietrza wewnątrz
obudowy),

•Radiatory z umieszczonymi wewnątrz kanalikami do przepływu cieczy
chłodzącej (zwykle woda) oraz użycie obiegu chłodzenia cieczowego.

•Okresowe zmniejszanie częstotliwości taktowania i napięcia zasilającego
rdzeń procesora.

Przechodzenie na 64 bity

Wprowadzenie przez AMD architektury 64-
bitowej do procesorów przeznaczonych dla PC
wprowadziło potrzebę:
- Stymulowania stworzenia nowego 64-bitowego
systemu operacyjnego (Operating System - OS),
- Możliwości przełączenia w okresie przejściowym
do trybu 32-bitowego.
