Grafika inżynierska –

nazewnictwo w

dokumentacji technicznej

Grafika inżynierska

Nazewnictwo w dokumentacji technicznej

W normie PN-ISO 10209-1:1994

ustalono i zdefiniowano określenia
stosowane w dokumentacji technicznej
wyrobów, dotyczące rysunków
technicznych stosowanych we
wszystkich dziedzinach przekazywania
informacji technicznych.

Wprowadzone jednolite nazewnictwo jest

następujące:

19.06.21

Definicje

2

1) Wykres jest to przedstawienie

graficzne zależności między
wielkościami zmiennymi w układzie
współrzędnych.

19.06.21

3

Nazewnictwo w dokumentacji technicznej

Definicje

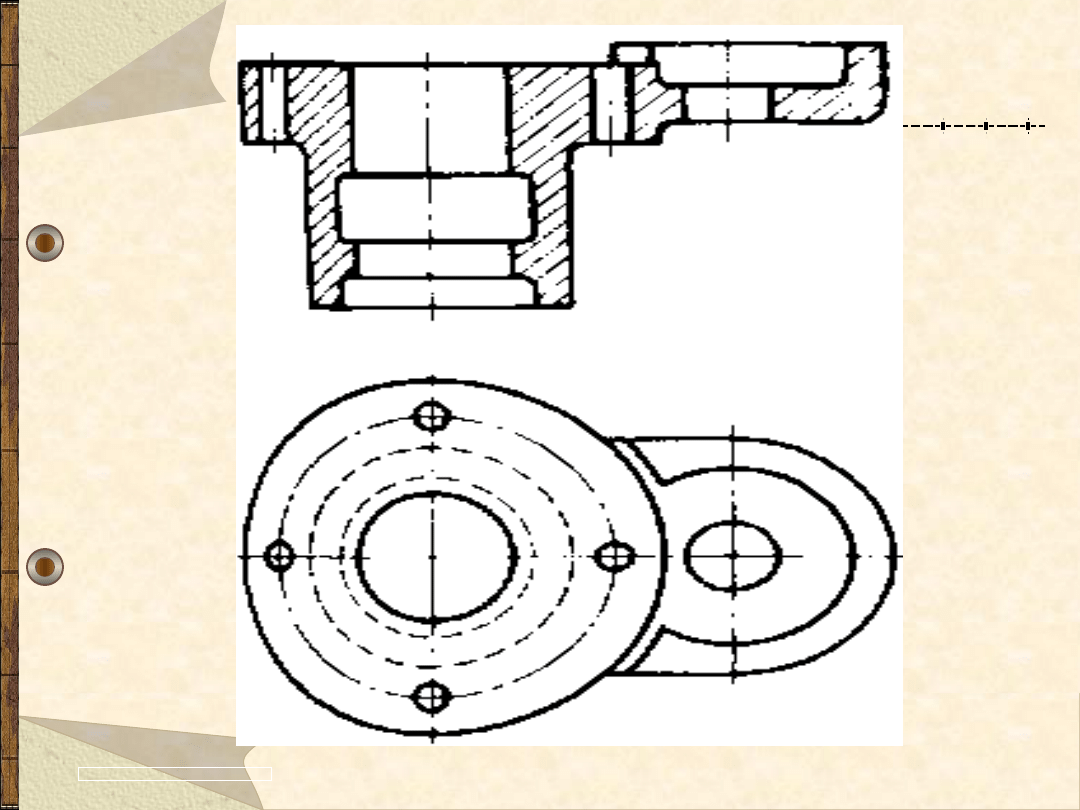

2) Przekrój jest to kład

przedstawiający dodatkowo
zarysy elementu lub zespołu
leżące poza płaszczyzną
przekroju.

19.06.21

4

Nazewnictwo w dokumentacji technicznej

Definicje

3) Szczegół - jest to przedstawienie

na rysunku, zwykle w
powiększeniu, pozycji lub części
przedmiotu, albo zespołu w celu
podania wymaganej informacji.

19.06.21

5

Nazewnictwo w dokumentacji technicznej

Definicje

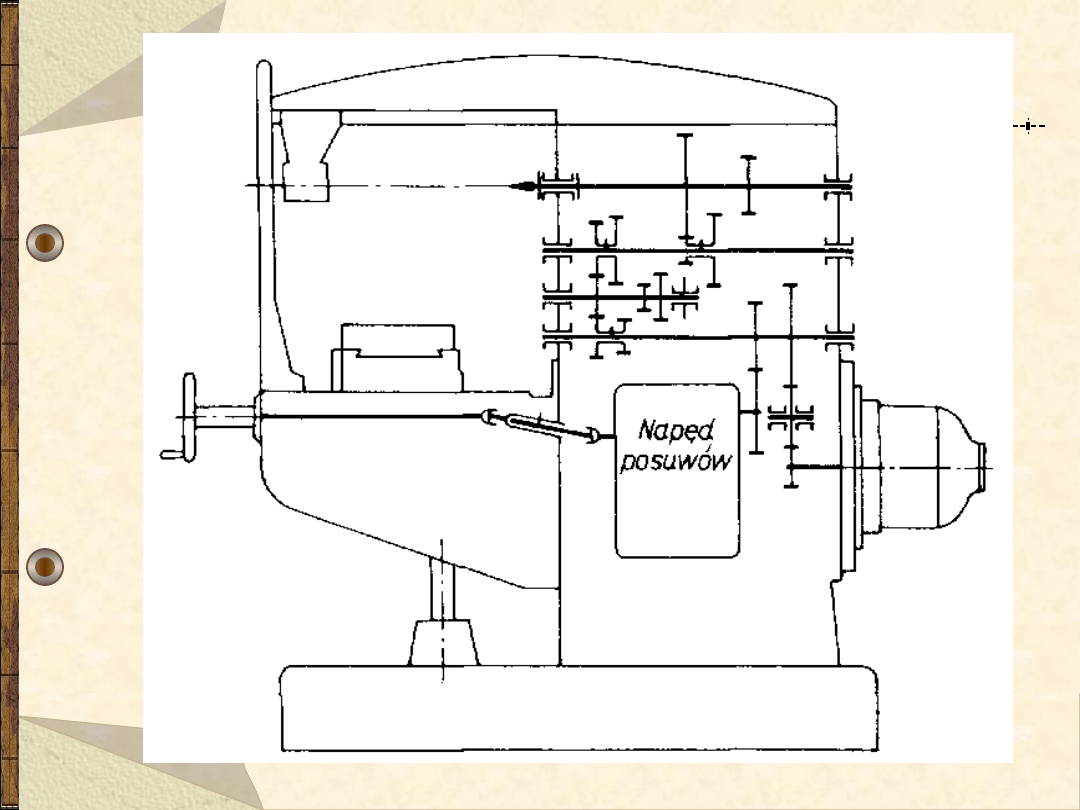

4) Schemat - jest to rysunek,

w którym zastosowano

symbole graficzne w celu pokazania
funkcji części składowych układu i
ich współzależności.

19.06.21

6

Nazewnictwo w dokumentacji technicznej

Definicje

5) Rzut pionowy jest to widok w

płaszczyźnie pionowej.

19.06.21

7

Nazewnictwo w dokumentacji technicznej

Definicje

6) Pozycja - jest to:

część składowa zespołu,

część,

element lub fizyczna właściwość

przedstawiona na rysunku.

19.06.21

8

Nazewnictwo w dokumentacji technicznej

Definicje

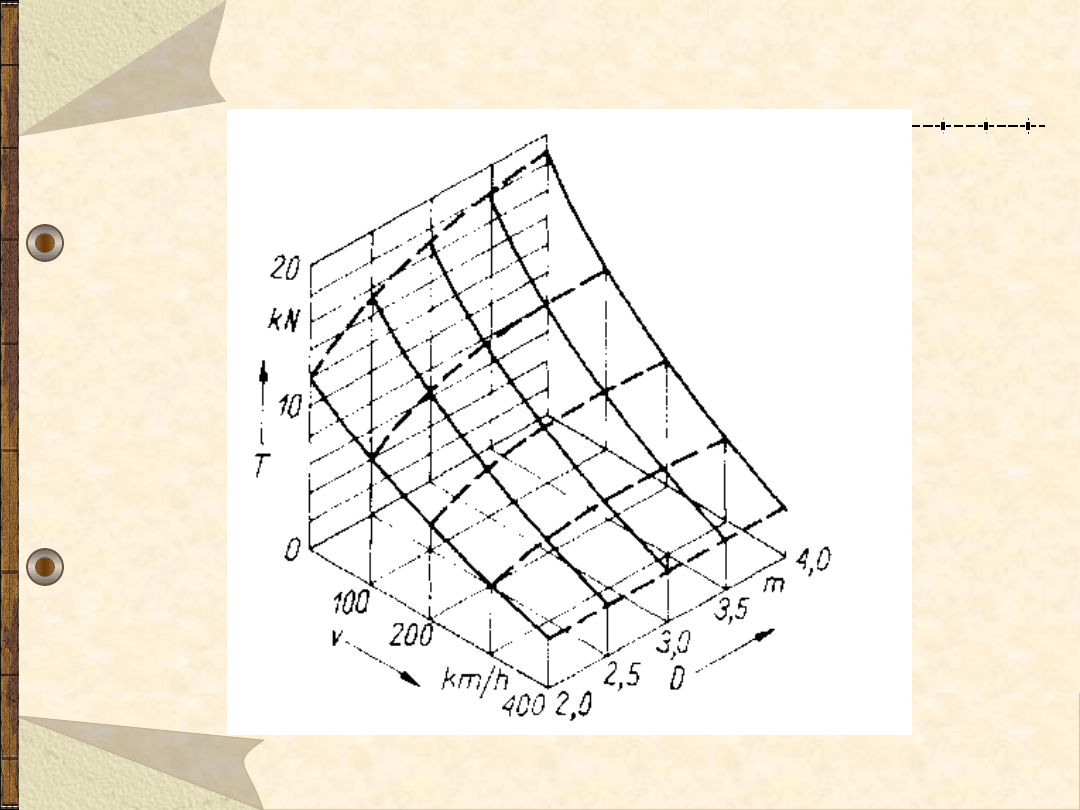

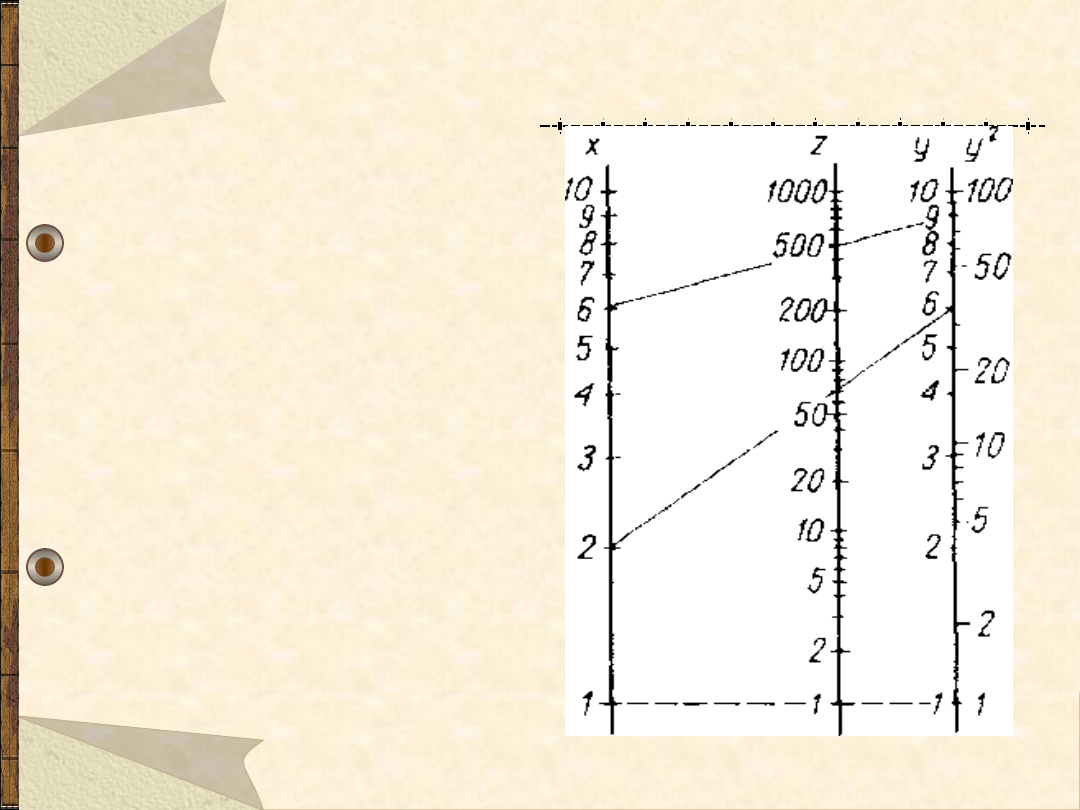

7) Nomogram - jest

to wykres, z
którego można
określić bez
obliczeń
przybliżoną wartość
liczbową
przedstawionych
graficznie wielkości.

19.06.21

9

Nazewnictwo w dokumentacji technicznej

Definicje

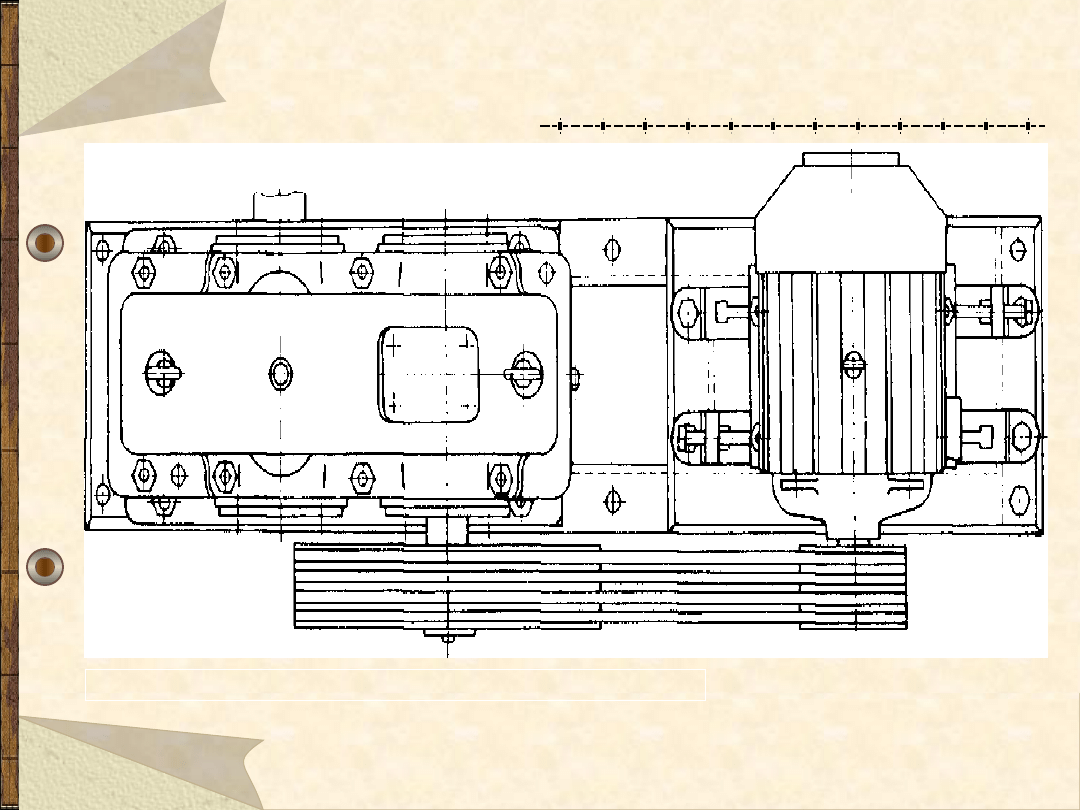

8) Widok z góry jest to widok, kład lub

przekrój w płaszczyźnie poziomej, widziany z
góry.

19.06.21

10

Nazewnictwo w dokumentacji technicznej

Definicje

9) Kład jest to przedstawienie rysunkowe

pokazujące tylko zarysy przedmiotu
leżące w jednej lub kilku płaszczyznach
przekroju. Kłady w rysunkach
technicznych przedstawiają rzeczywiste
geometryczne wielkości.

19.06.21

11

Nazewnictwo w dokumentacji technicznej

Definicje

10) Szkic jest to rysunek,

wykonany na ogół odręcznie i
niekoniecznie w podziałce.

19.06.21

12

Nazewnictwo w dokumentacji technicznej

Definicje

11) Rysunek techniczny, rysunek

jest to informacja
techniczna podana na nośniku
informacji, przedstawiona
graficznie zgodnie z przyjętymi
zasadami w podziałce rysunkowej.

19.06.21

13

Nazewnictwo w dokumentacji technicznej

Definicje

12) Widok - jest to rzut prostokątny

przedstawiający widoczną część
przedmiotu, a także w miarę
potrzeby jego niewidoczne zarysy.

19.06.21

14

Nazewnictwo w dokumentacji technicznej

Definicje

W normie wyszczególniono

następujące rodzaje rysunków:

1. Rysunek podwykonawczy

jest to rysunek stosowany do
zapisu szczegółów konstrukcji
po jej zakończeniu.

19.06.21

15

Nazewnictwo w dokumentacji technicznej

Definicje

2. Rysunek kontrolny jest to

rysunek stosowany w ramach
operacji odbioru, charakteryzujący
stan realizowanych prac.

19.06.21

16

Nazewnictwo w dokumentacji technicznej

Definicje

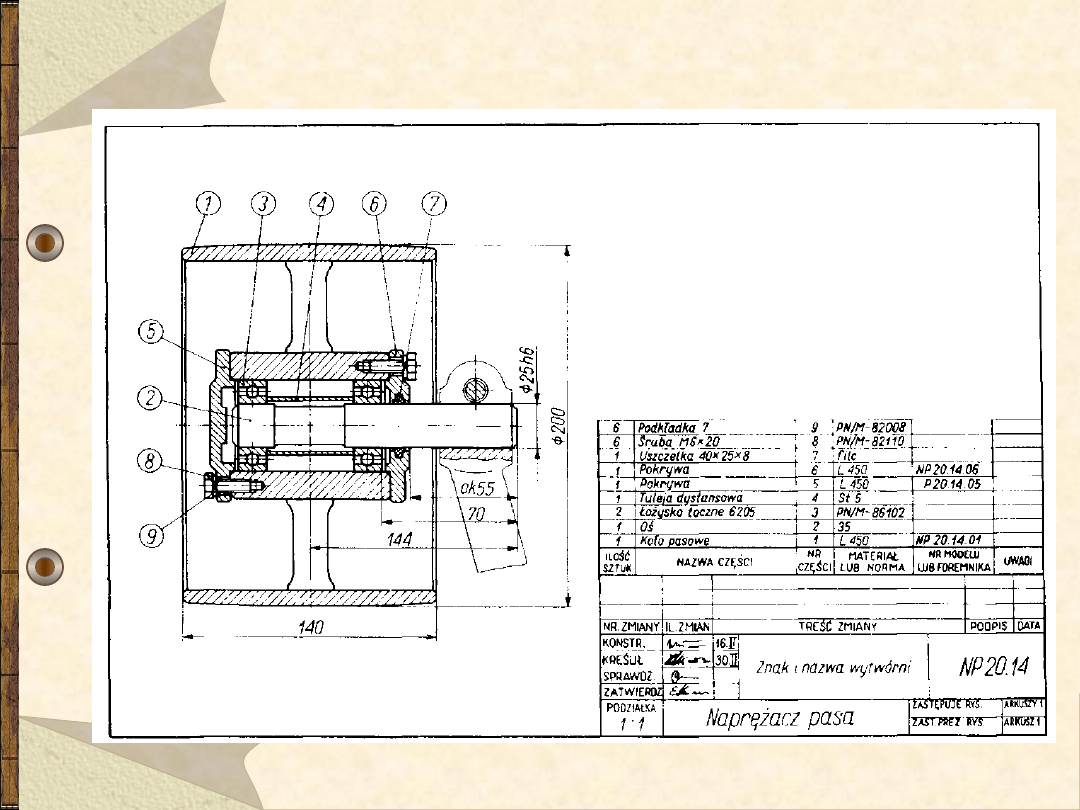

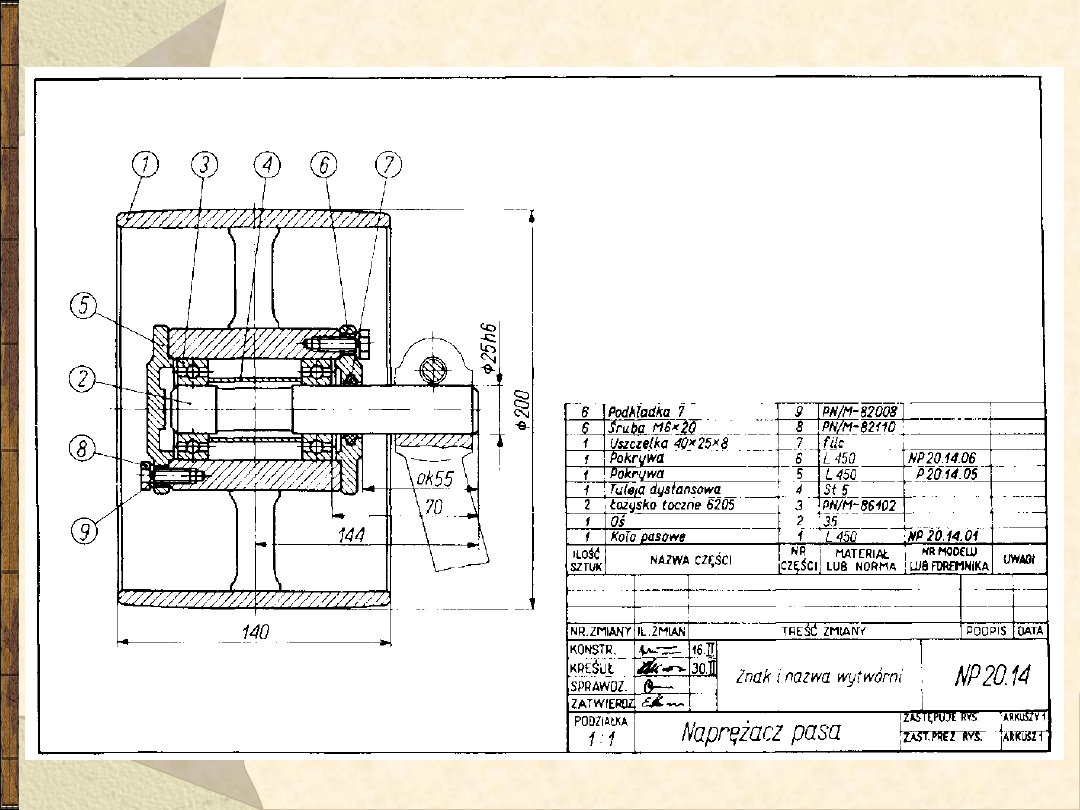

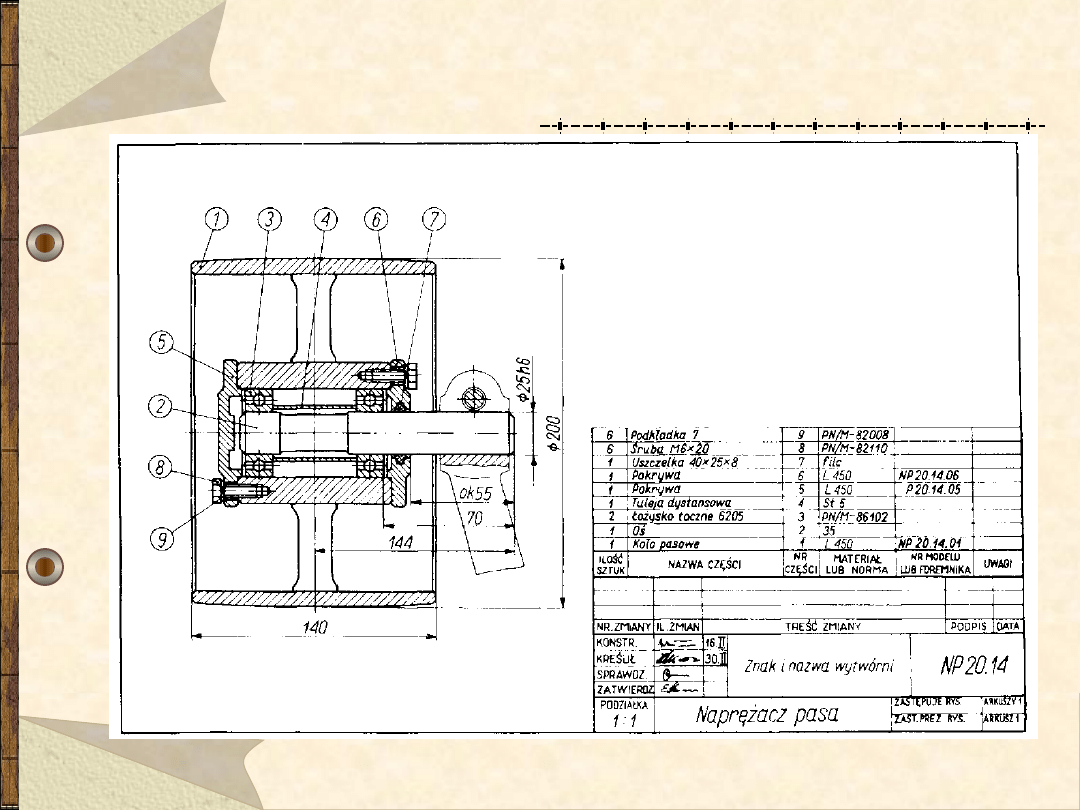

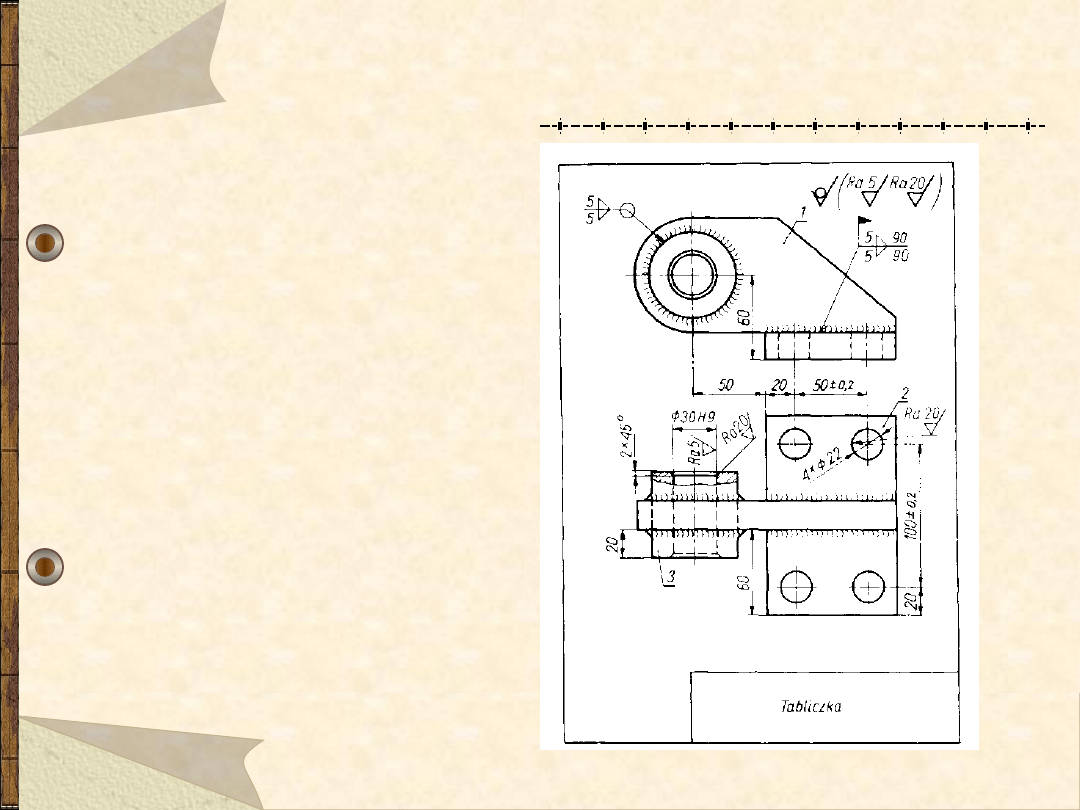

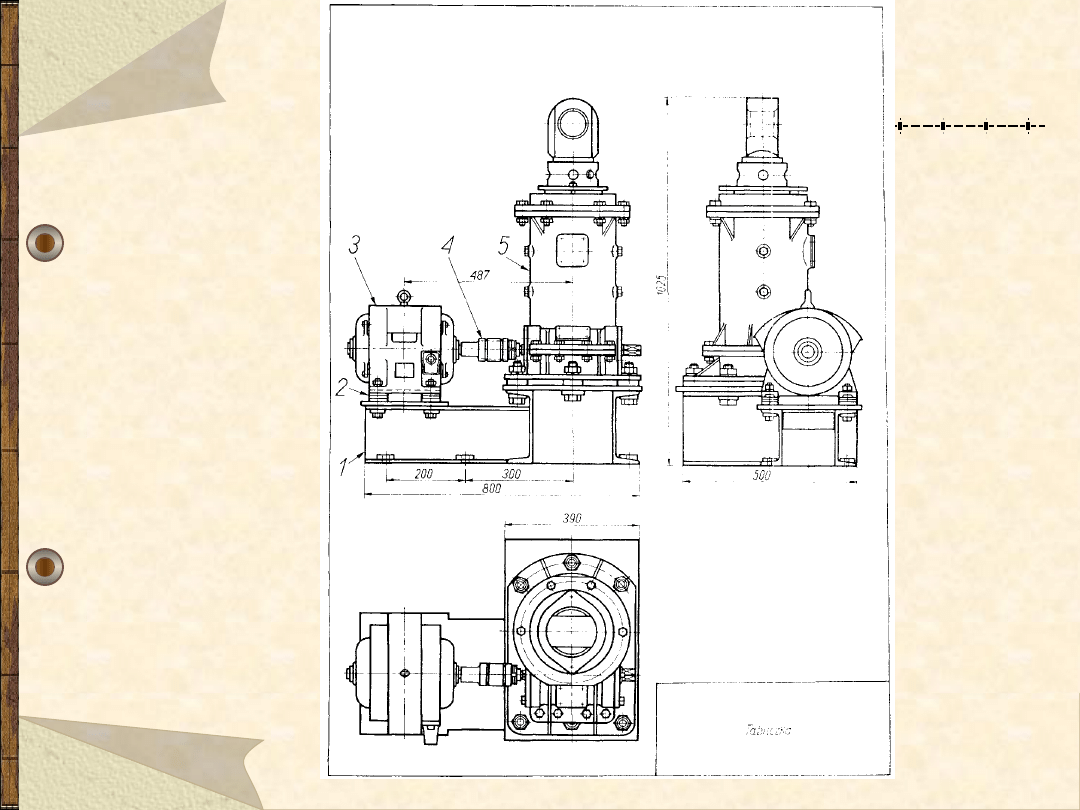

3. Rysunek złożeniowy jest to

rysunek przedstawiający
wzajemne usytuowanie i lub kształt
zespołu na wyższym poziomie
strukturalnym zestawianych części.

19.06.21

17

Nazewnictwo w dokumentacji technicznej

Definicje

4. Plan ogólny jest to rysunek,

który identyfikuje teren i zakres
robót budowlanych w stosunku do
planu urbanistycznego albo
podobnego dokumentu.

19.06.21

18

Nazewnictwo w dokumentacji technicznej

Definicje

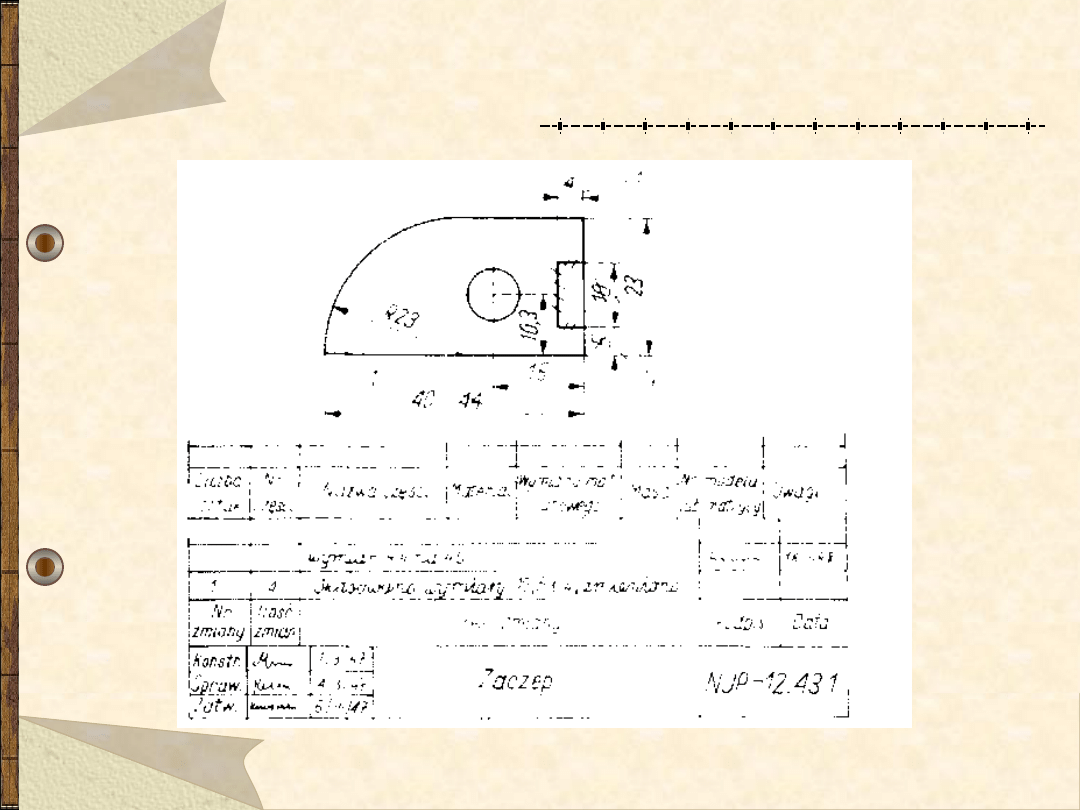

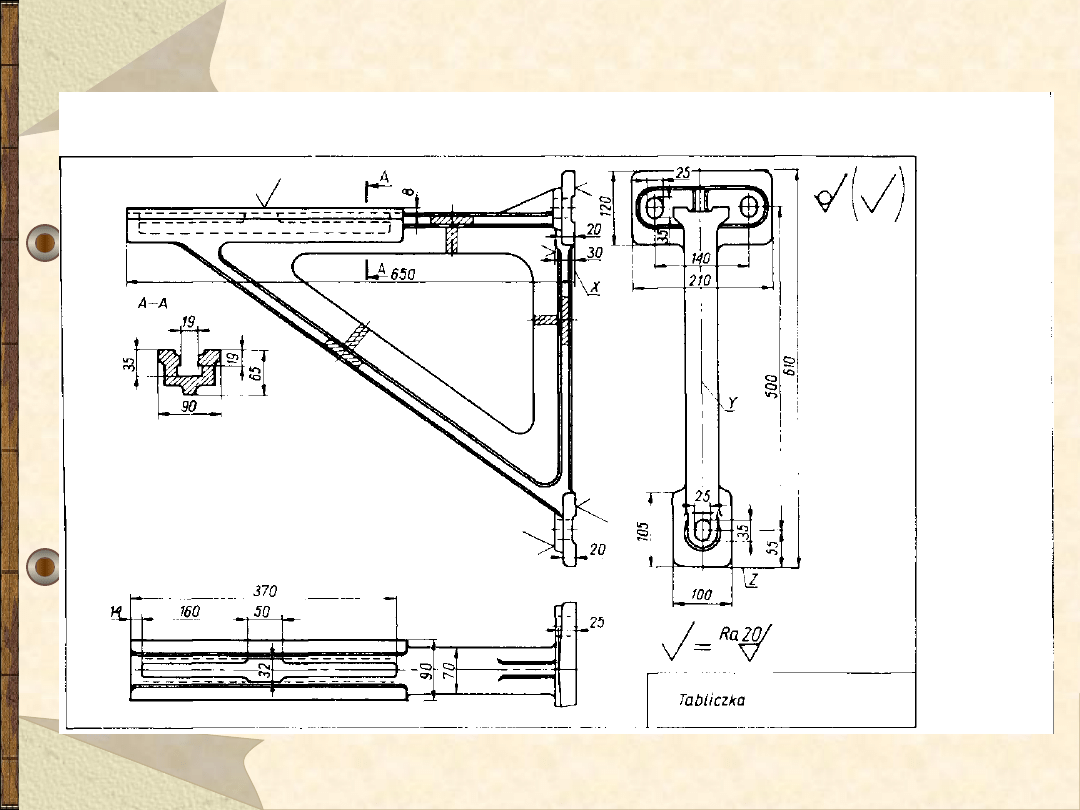

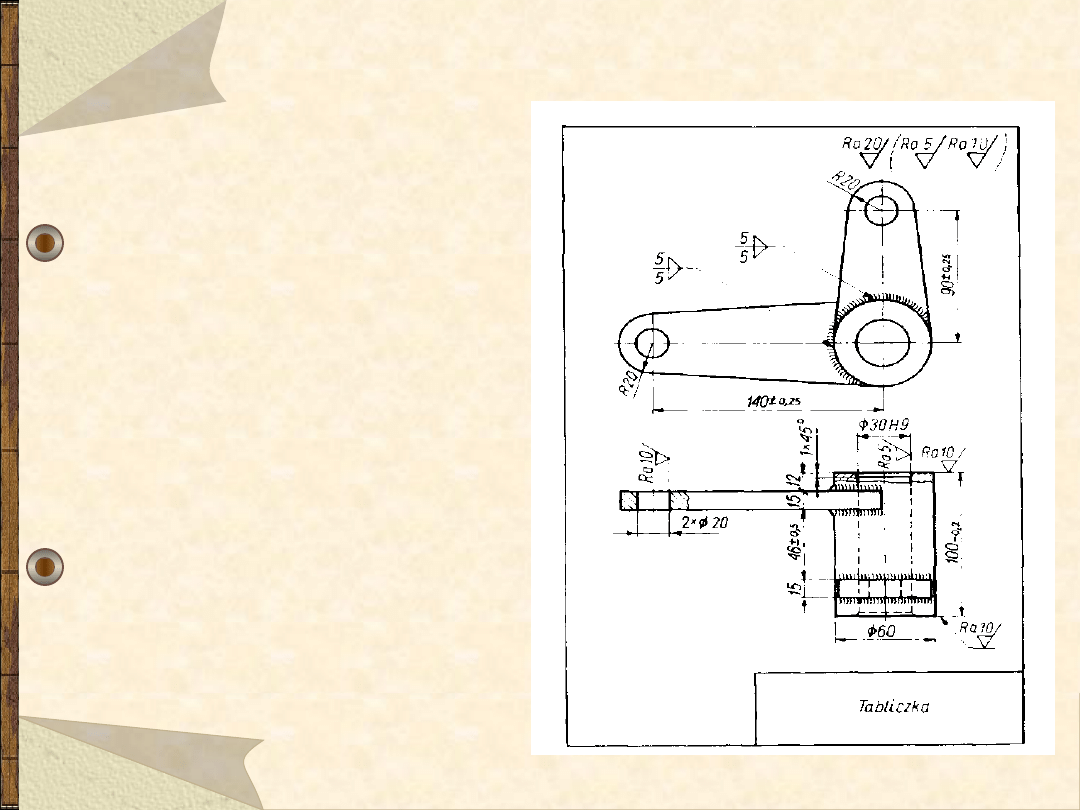

5. Rysunek elementu - jest to

rysunek przedstawiający
pojedynczy element składowy,
zawierający wszystkie informacje
wymagane do określenia tego
elementu.

19.06.21

19

Nazewnictwo w dokumentacji technicznej

Definicje

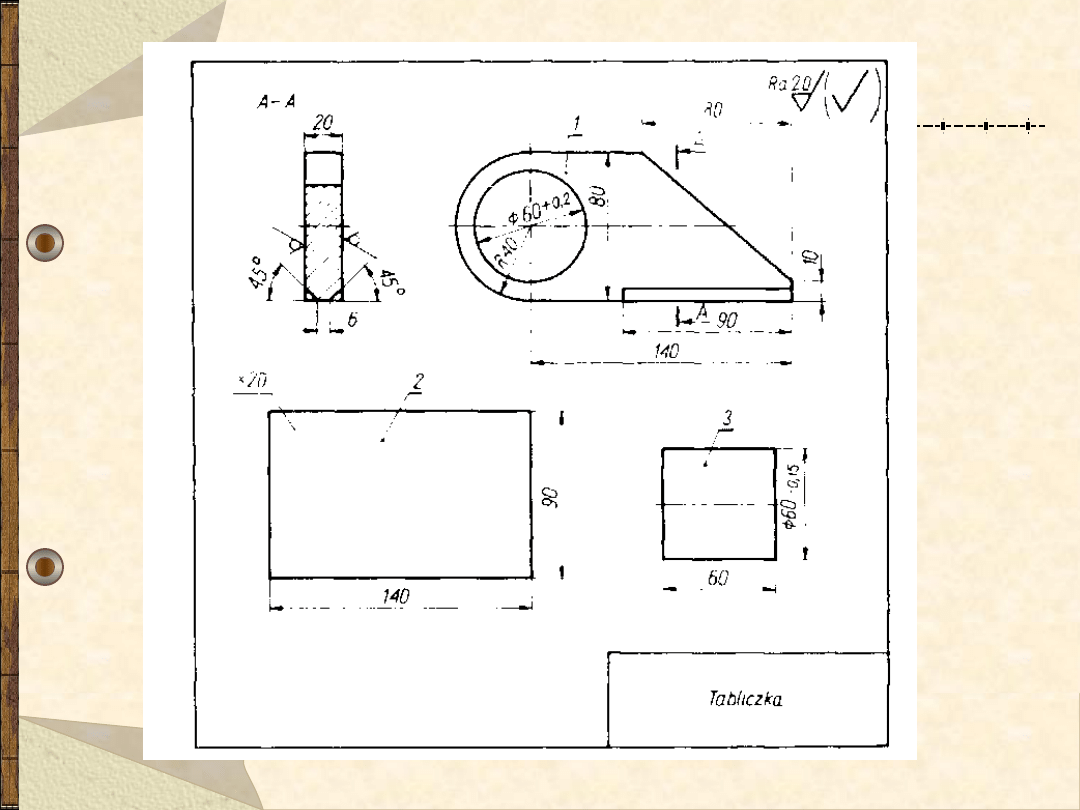

6. Rysunek zestawu elementów

jest to rysunek przedstawiający
wymiary, sposób wyróżnienia
(rodzaj elementu i numer
identyfikacyjny) oraz zawierający
dane dotyczące wykonania
zestawu elementów danego
rodzaju.

19.06.21

20

Nazewnictwo w dokumentacji technicznej

Definicje

7. Rysunek

szczegółu jest to
rysunek
przedstawiający na
ogół w powiększeniu
część konstrukcji lub
element i zawierający
specyficzne
informacje dotyczące
kształtu i konstrukcji
albo montażu i
połączeń.

19.06.21

21

Nazewnictwo w dokumentacji technicznej

Definicje

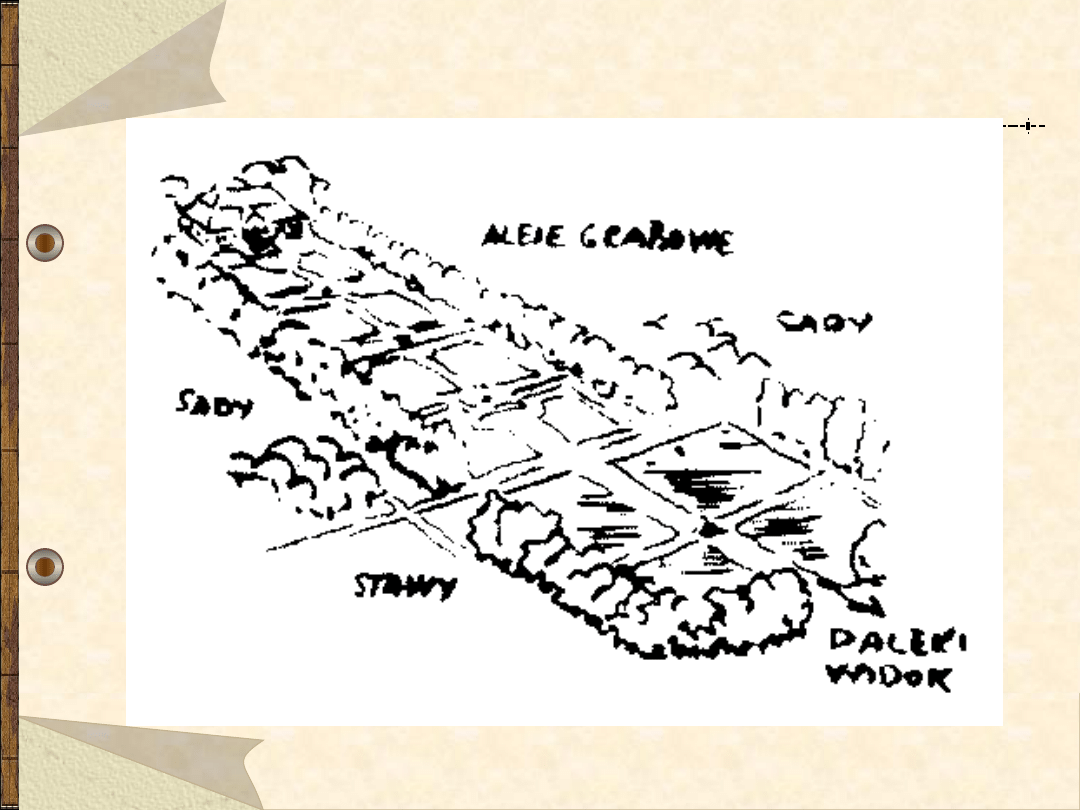

8. Rysunek szkicowy; rysunek

wstępny jest to rysunek służący
za podstawę do wyboru końcowego
rozwiązania i lub do dyskusji
między zainteresowanymi
stronami.

19.06.21

22

Nazewnictwo w dokumentacji technicznej

Definicje

9. Plan ogólny robót jest to

rysunek przedstawiający
rozplanowanie robót budowlanych
łącznie z ich położeniem,
oznaczeniami identyfikacyjnymi i
wymiarami.

19.06.21

23

Nazewnictwo w dokumentacji technicznej

Definicje

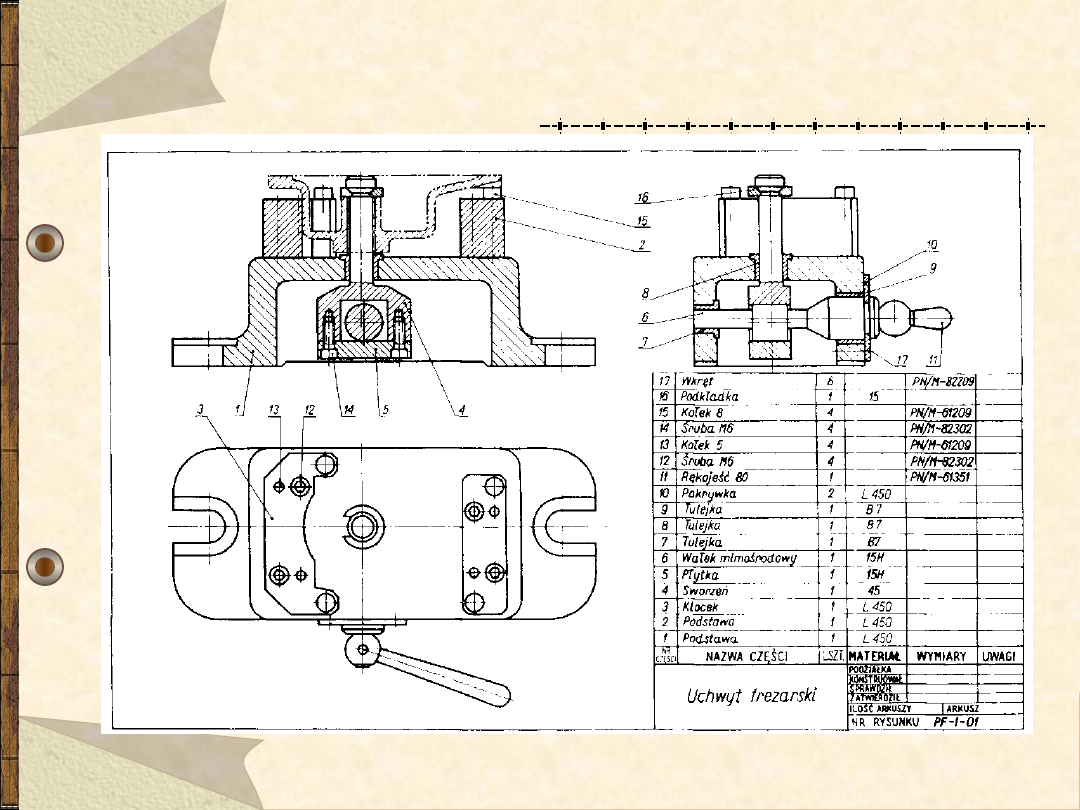

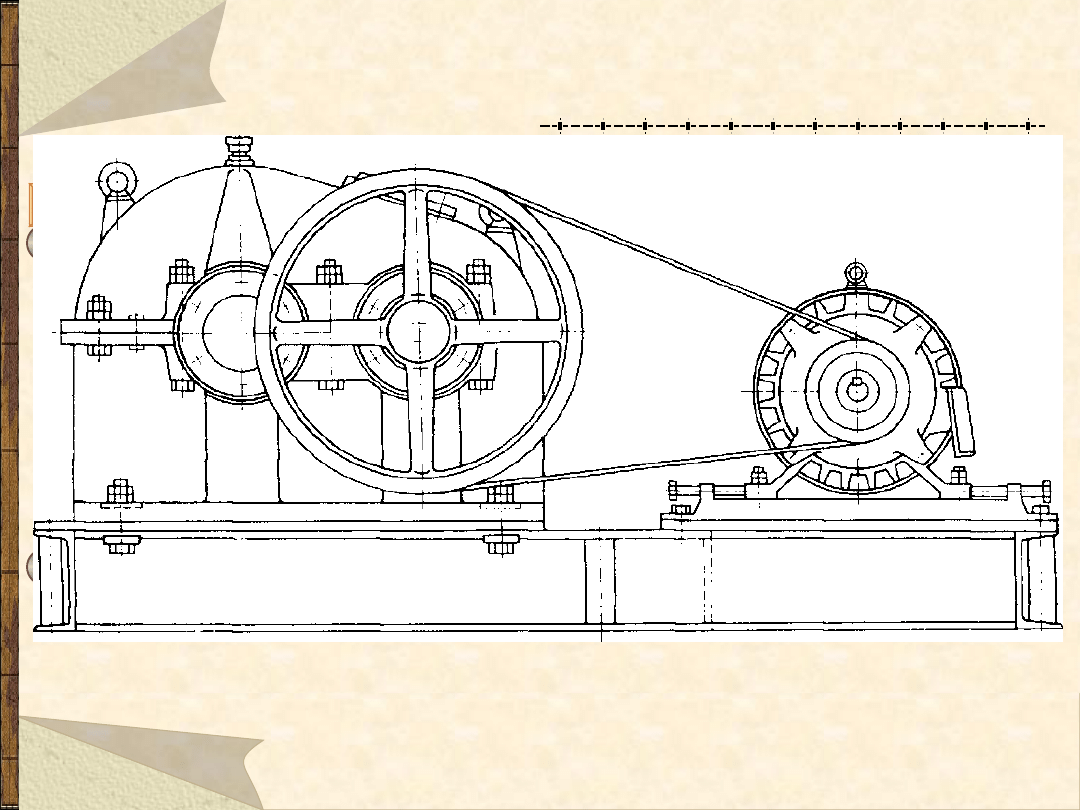

10. Rysunek złożeniowy ogólny -

jest to rysunek złożeniowy
przedstawiający wszystkie zespoły i
części całego wyrobu.

19.06.21

24

Nazewnictwo w dokumentacji technicznej

Definicje

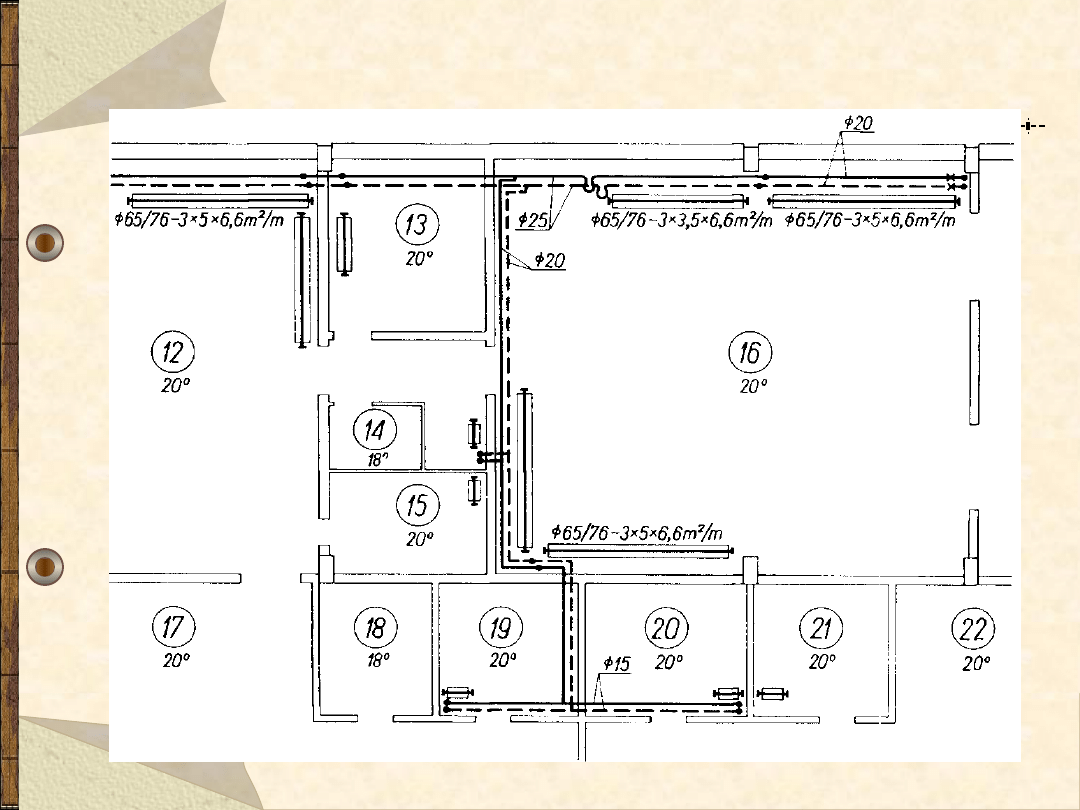

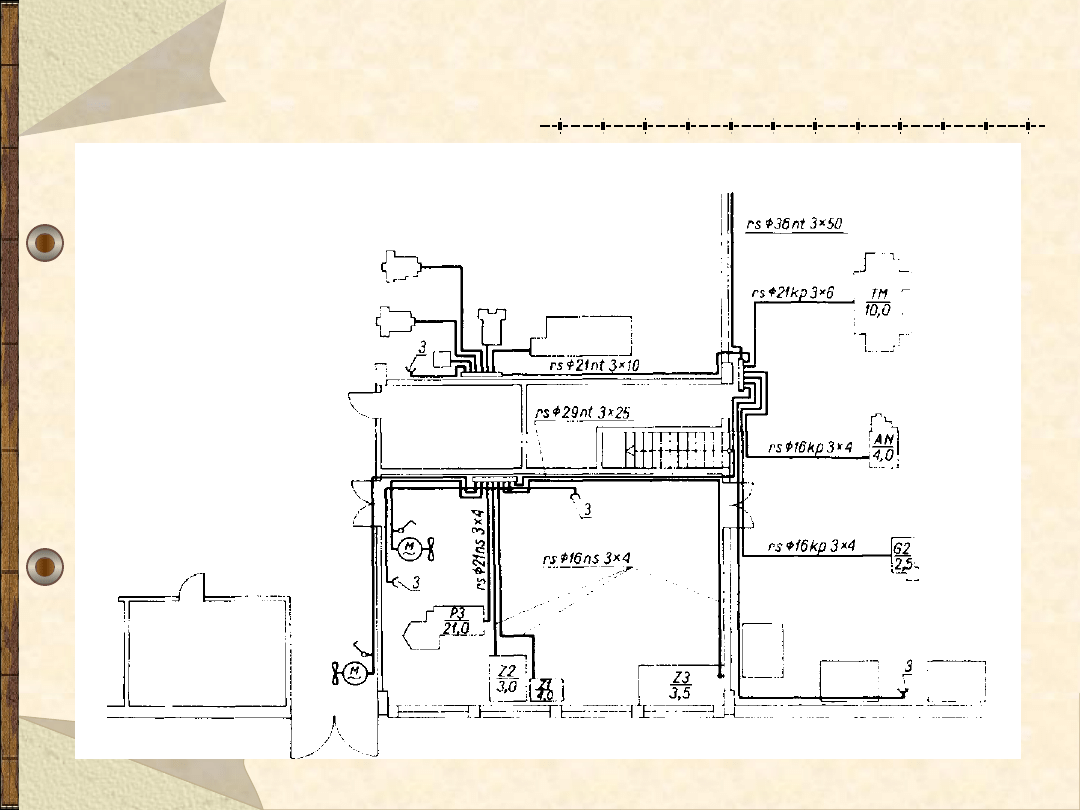

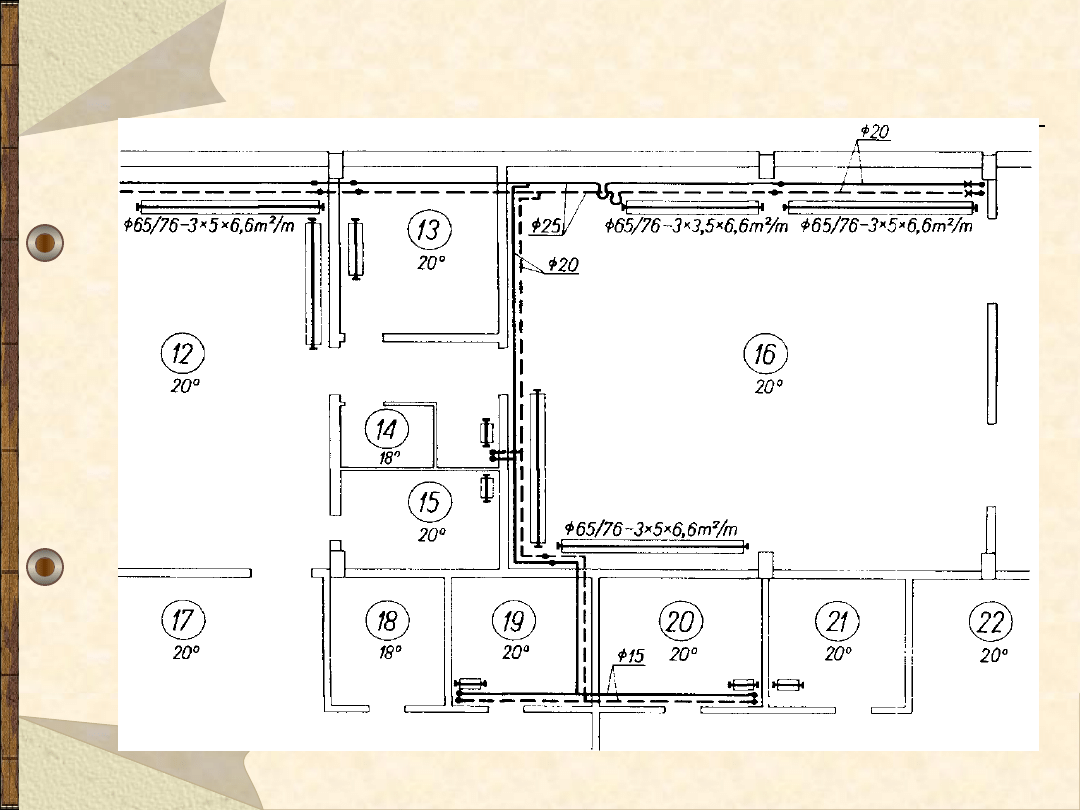

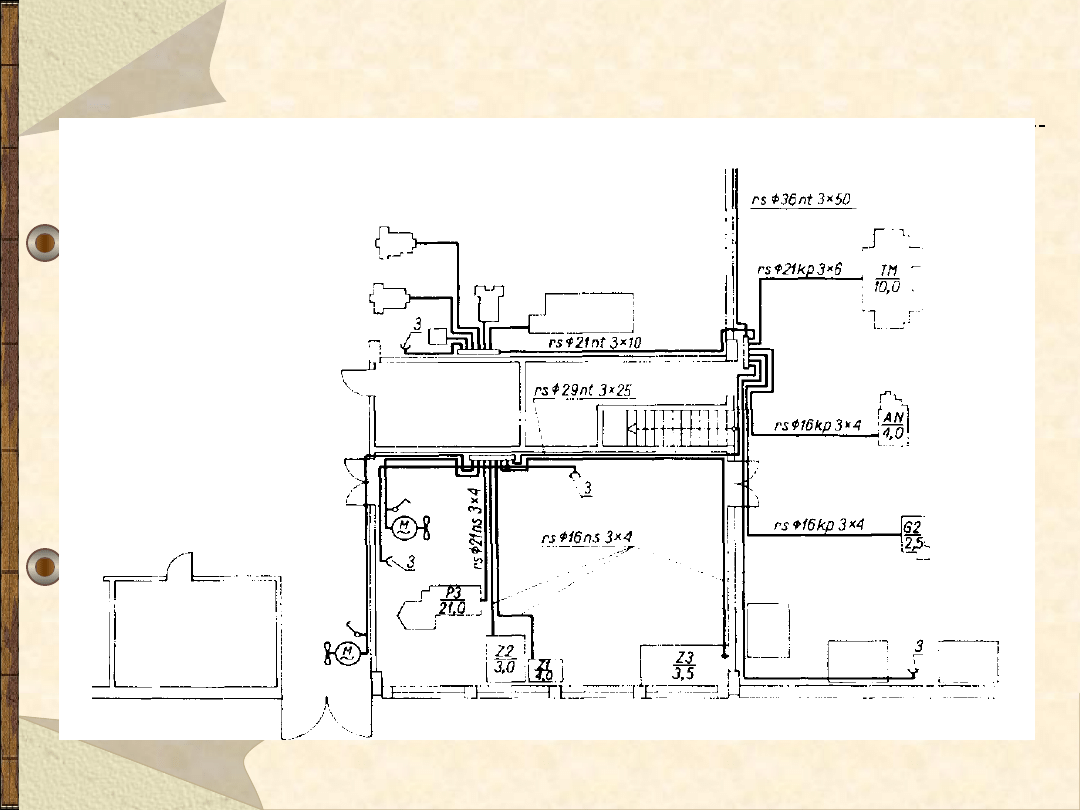

11. Rysunek instalacyjny jest to

rysunek przedstawiający ogólny
układ pozycji i informacje
niezbędne do zainstalowania danej
pozycji w stosunku do
współpracujących z nią lub
związanych z nią innych pozycji.

19.06.21

25

Nazewnictwo w dokumentacji technicznej

Definicje

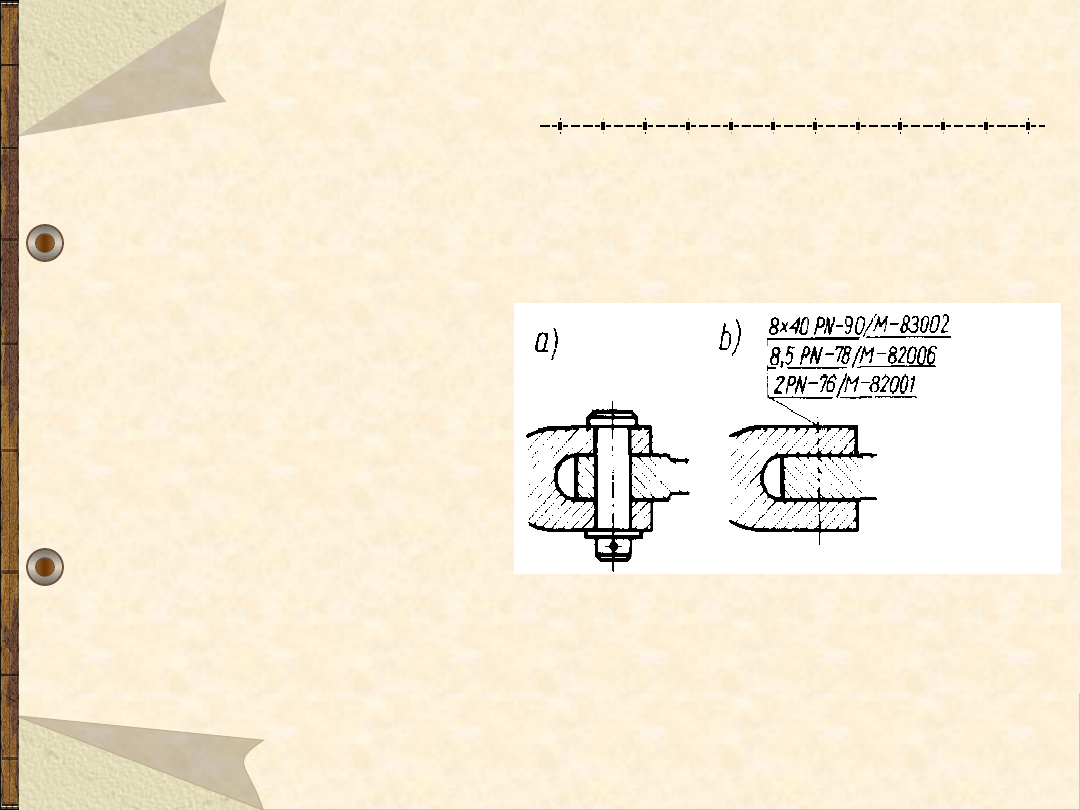

12. Rysunek

połączenia jest to
rysunek podający
informację potrzebną
do złożenia i
dopasowania dwóch
części, odnoszącą się
do ich wymiarów,
ograniczenia
kształtu, wymagań
dotyczących
eksploatacji i prób.

19.06.21

26

Nazewnictwo w dokumentacji technicznej

Definicje

13. Wykaz części jest to kompletna

lista pozycji tworzących zespół
(lub podzespół) albo oszczególnych
części przedstawionych na
rysunku.

19.06.21

27

Nazewnictwo w dokumentacji technicznej

Definicje

14. Rysunek rozmieszczenia;

rysunek sytuacyjny jest
to rysunek przedstawiający
lokalizację placów, budowli,
budynków, terenów, elementów,
zespołów lub części składowych

19.06.21

28

Nazewnictwo w dokumentacji technicznej

Definicje

15. Oryginał rysunku - jest to

rysunek przedstawiający
aktualnie zatwierdzone informacje
lub dane, na którym została
zarejestrowana ostatnia zmiana.

19.06.21

29

Nazewnictwo w dokumentacji technicznej

Definicje

16. Rysunek obrysu - jest to

rysunek przedstawiający
zewnętrzny zarys, wymiary
gabarytowe i podający masę
przedmiotu, niezbędne do
określenia wymagań dotyczących
pakowania, transportu i instalacji.

19.06.21

30

Nazewnictwo w dokumentacji technicznej

Definicje

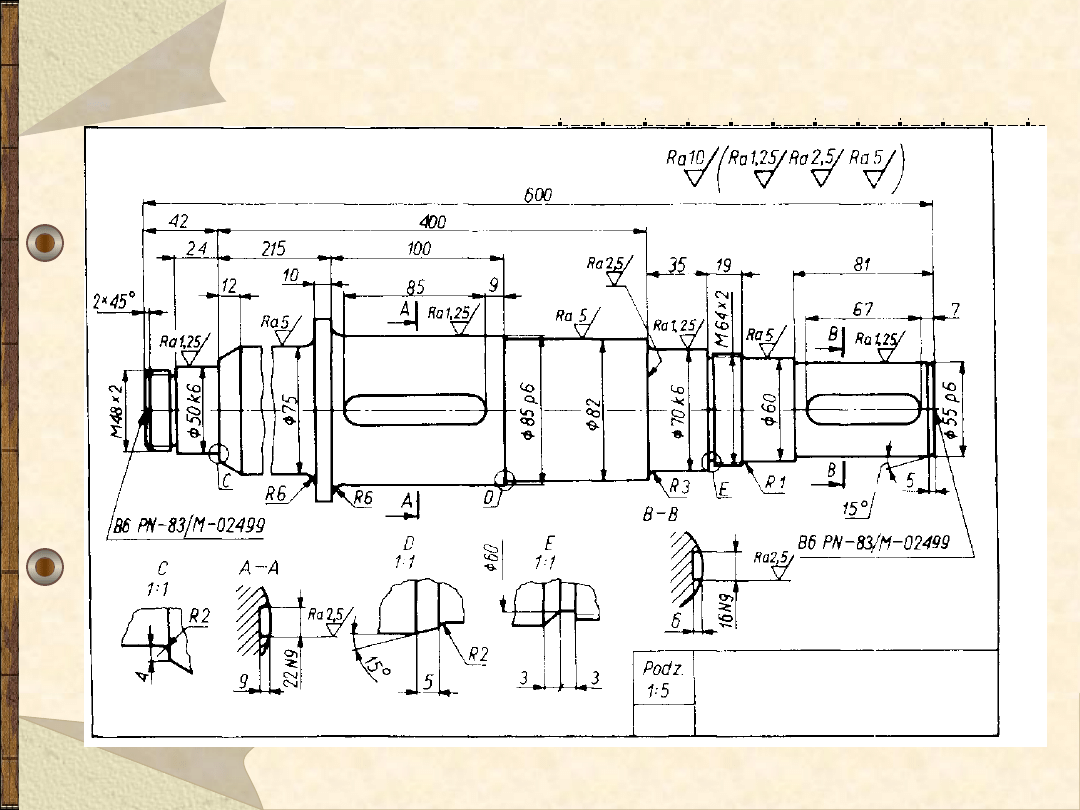

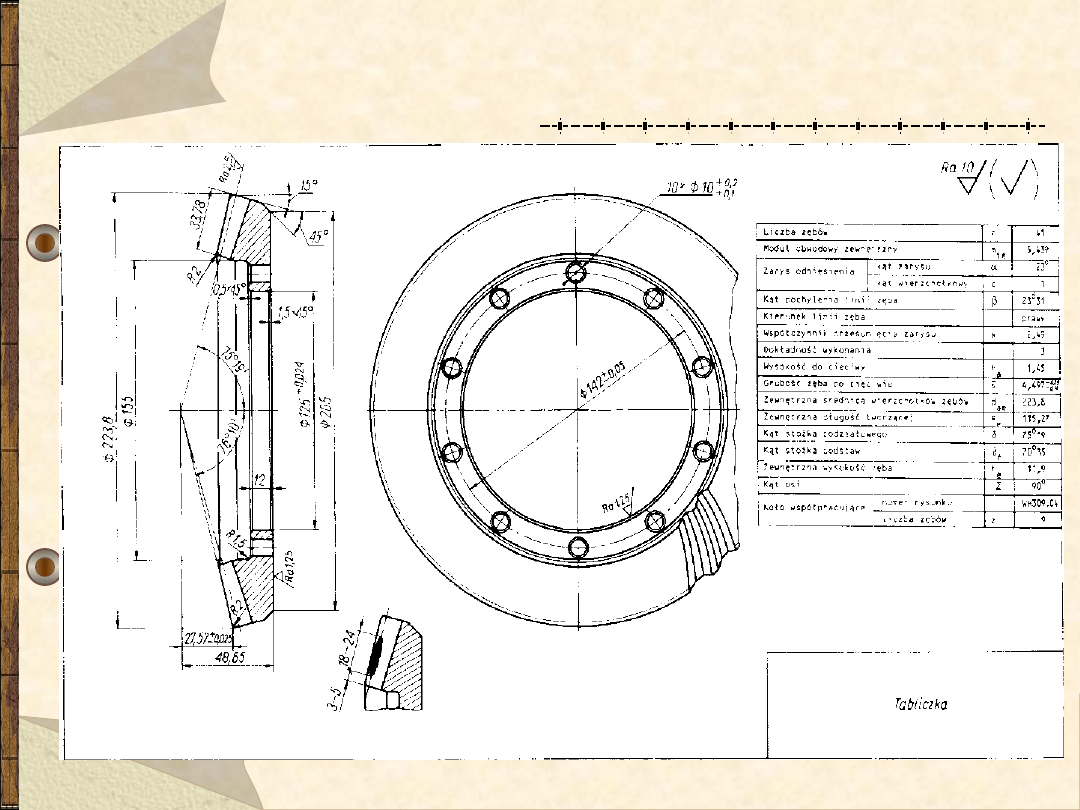

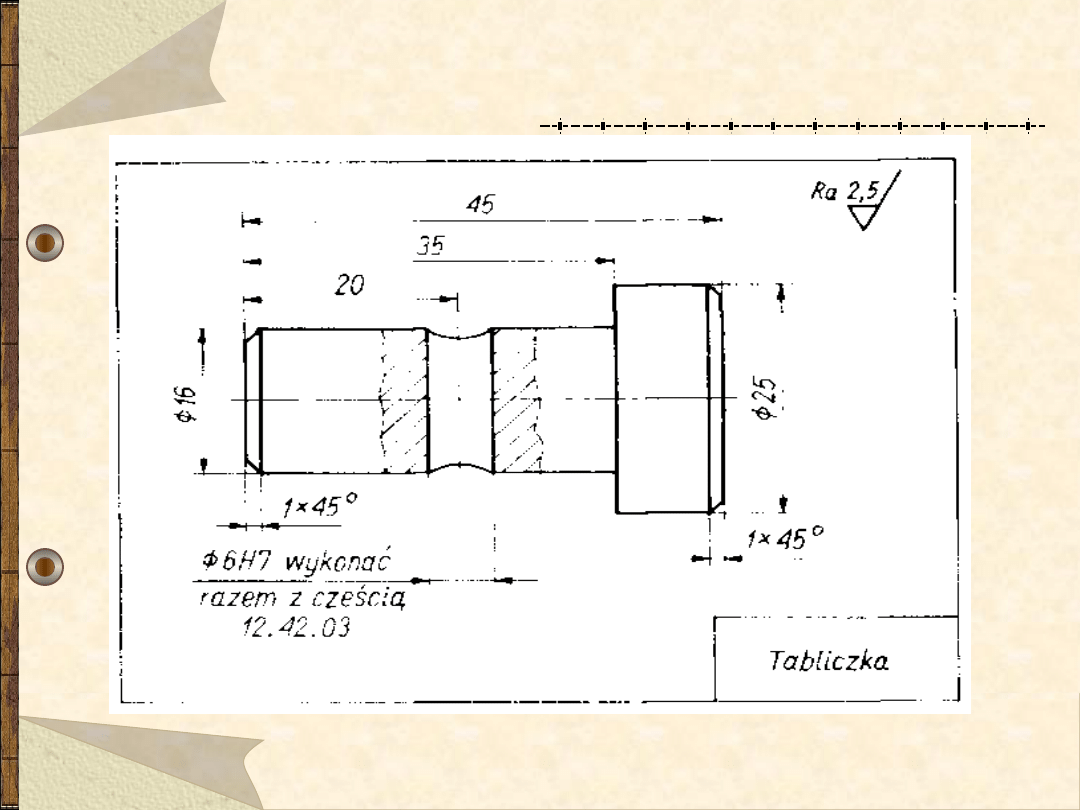

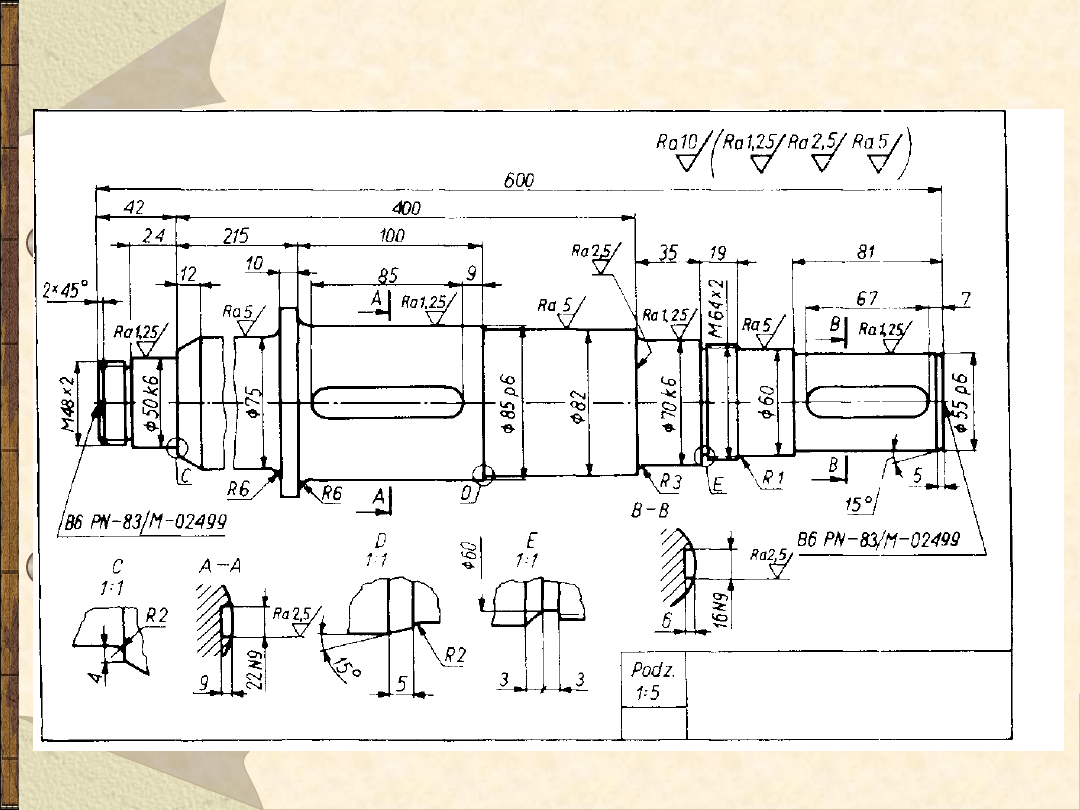

17. Rysunek części - jest to

rysunek przedstawiający
pojedynczą część (która nie może
być dalej rozłożona) i zawierający
wszystkie informacje niezbędne do
określenia tej części.

19.06.21

31

Nazewnictwo w dokumentacji technicznej

Definicje

18. Plan częściowy robót jest to

rysunek przedstawiający
wydzieloną część planu ogólnego
robót, na ogół w większej
podziałce, i podający informacje
uzupełniające.

19.06.21

32

Nazewnictwo w dokumentacji technicznej

Definicje

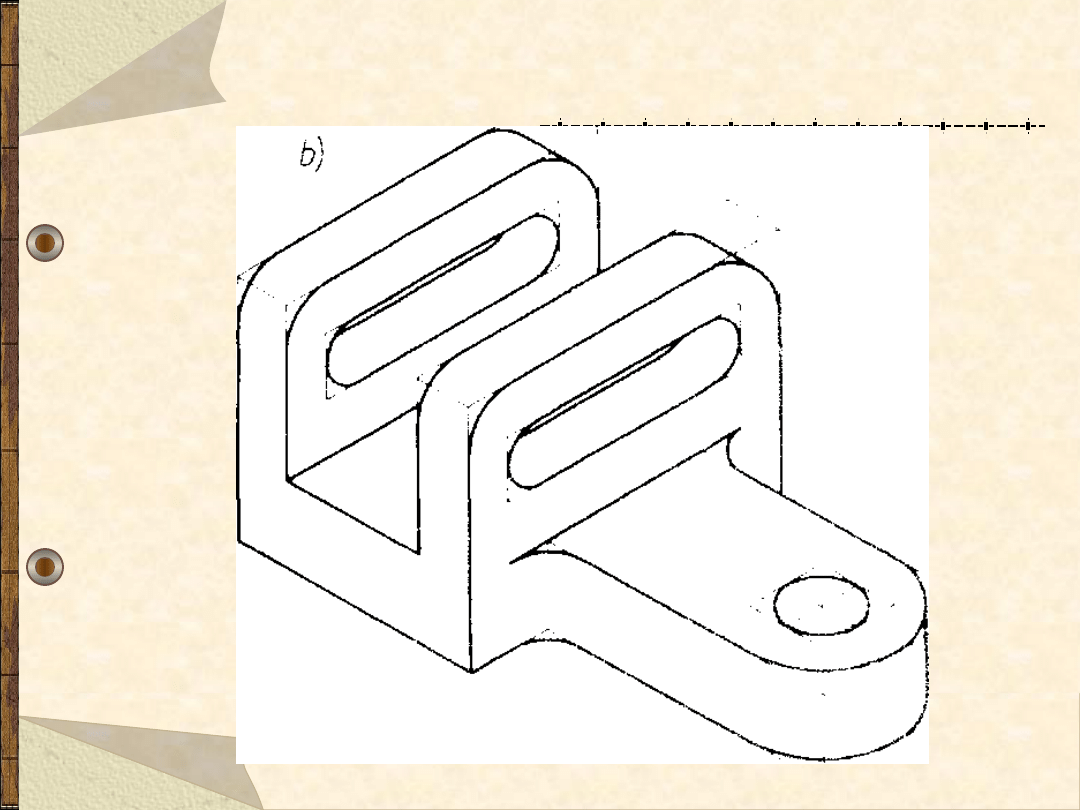

19. Rysunek modelu jest to

rysunek przedstawiający
model wykonany z drewna, metalu
lub innego materiału, który otacza
się materiałem formierskim w celu
wykonania formy odlewniczej.

19.06.21

33

Nazewnictwo w dokumentacji technicznej

Definicje

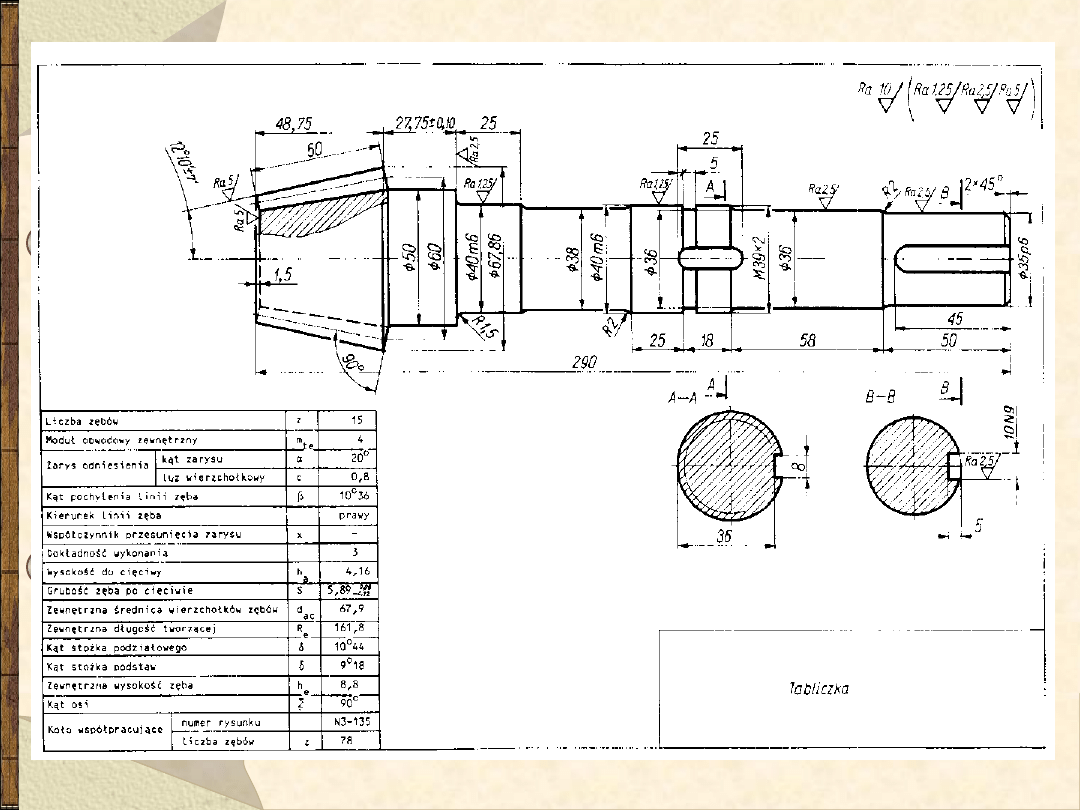

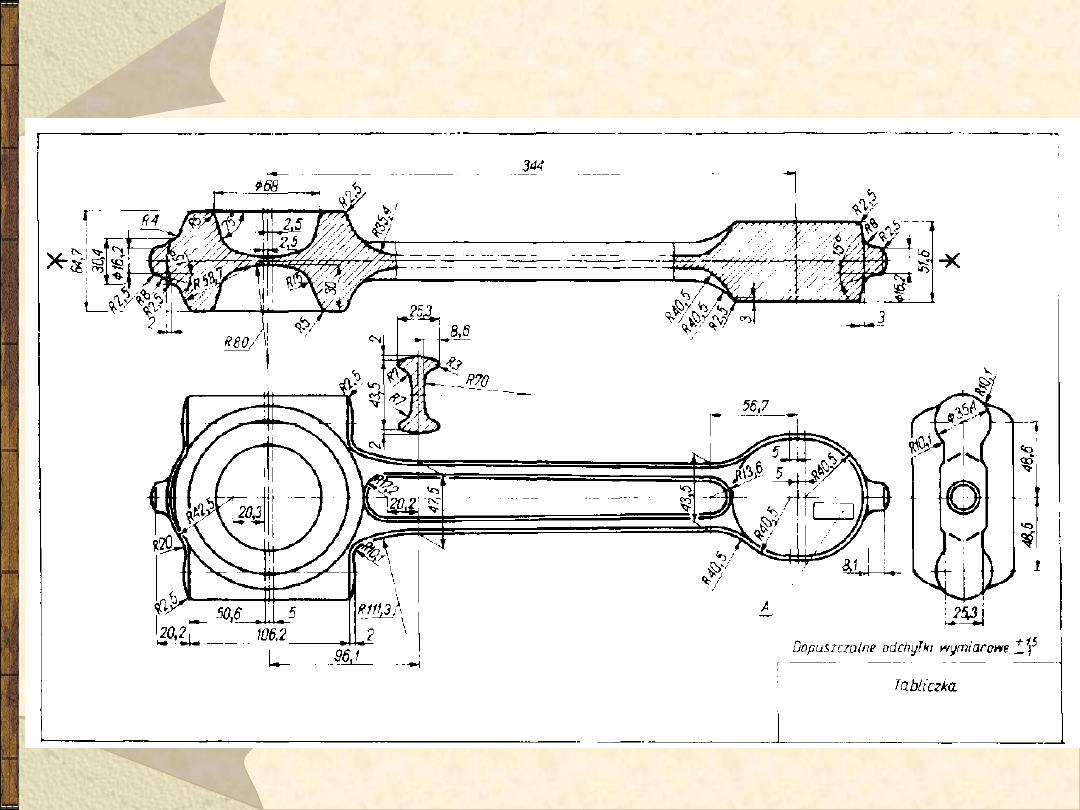

20. Rysunek wykonawczy jest to

rysunek, na ogół opracowany na
podstawie danych projektowych,
zawierający wszystkie informacje
potrzebne do wykonania.

19.06.21

34

Nazewnictwo w dokumentacji technicznej

Definicje

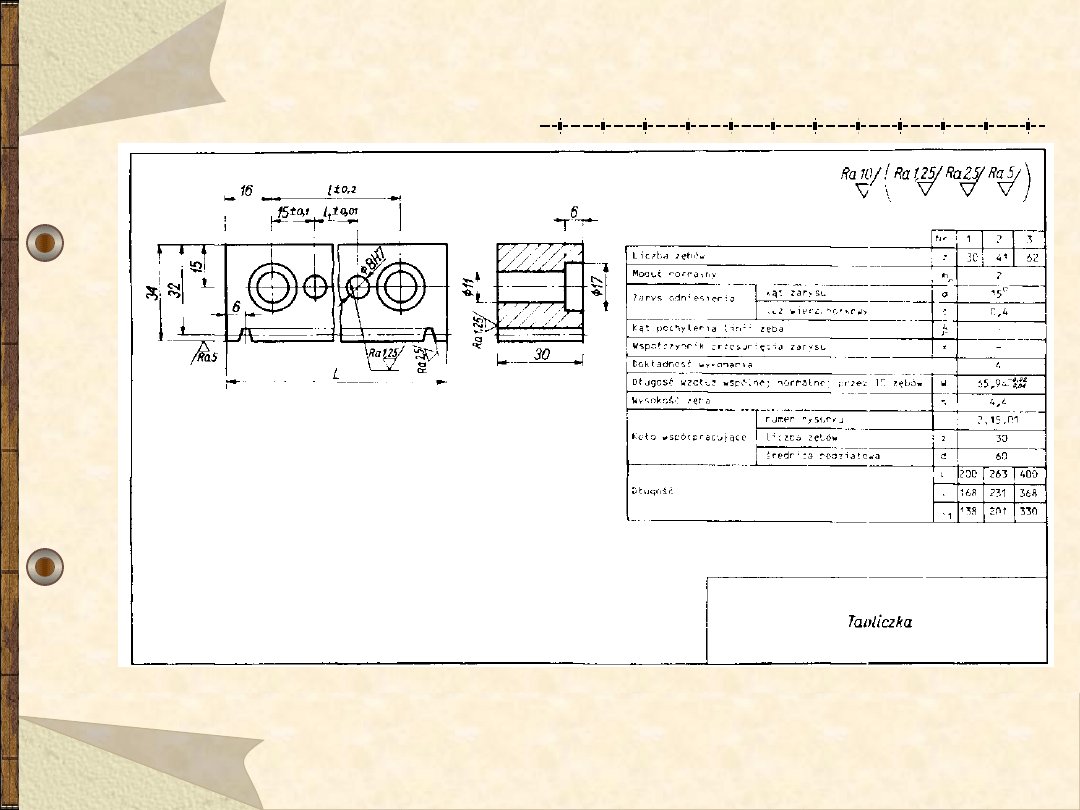

21. Rysunek odmian wykonania

jest to rysunek przedstawiający
części o podobnym kształcie, lecz o
odmiennych parametrach.

19.06.21

35

Nazewnictwo w dokumentacji technicznej

Definicje

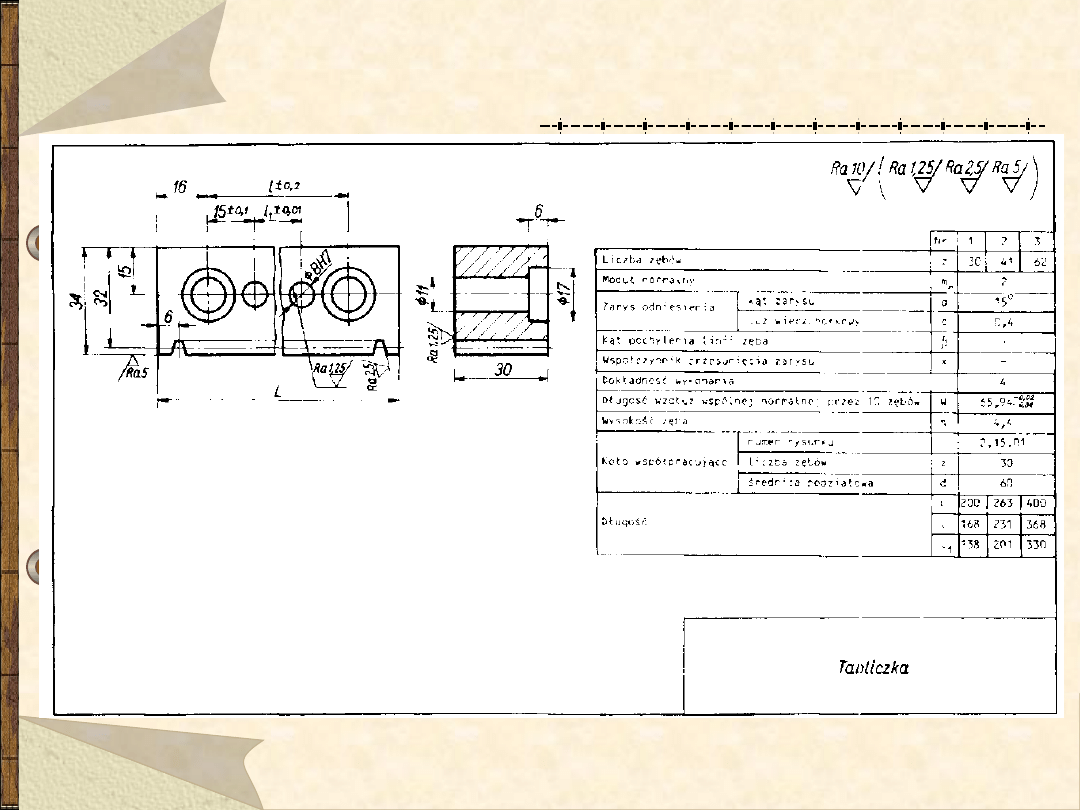

Rysunek wykonawczy

trzech zębatek różniących

się tylko niektórymi

wymiarami

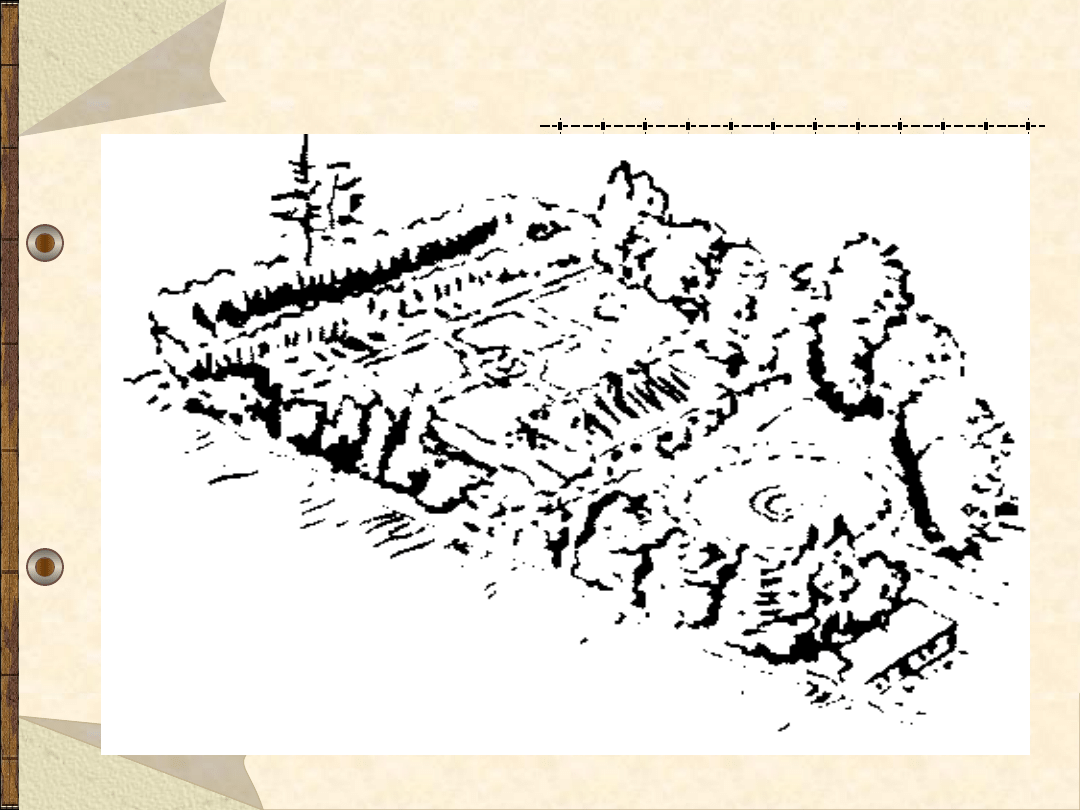

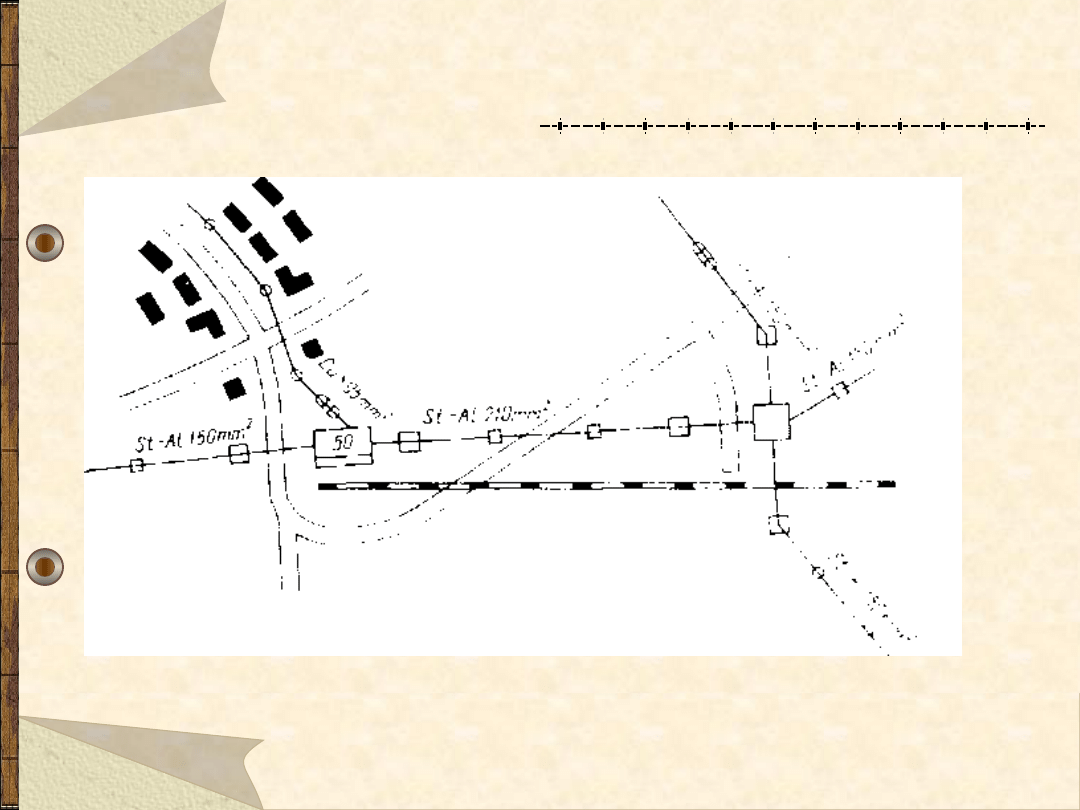

22. Plan sytuacyjny jest to

rysunek sytuacyjny
przedstawiający rozmieszczenie
obiektów budowlanych w stosunku
do lokalizacji znanych punktów,
dojazdy i ogólne rozplanowanie
terenu. Może on również zawierać
informacje o sieci usług, sieci dróg i
krajobrazie.

19.06.21

36

Nazewnictwo w dokumentacji technicznej

Definicje

23. Rysunek

podzespołu jest
to rysunek
złożeniowy na
niższym poziomie
strukturalnym,
pokazujący tylko
ograniczoną
liczbę grup lub
części.
