SIŁOWNIKI ELEKTRYCZNE LINIOWE

Z ELEMENTAMI WYKONAWCZYMI

SIŁOWNIKI ELEKTRYCZNE

Siłowniki elektryczne wykonuje się w dwóch odmianach: silnikowe i
elektromagnetyczne.

Elementem napędowym w siłowniku elektrycznym silnikowym jest
wirujący silnik

elektryczny, najczęściej silnik indukcyjne dwufazowy (przy mocach
rzędu kilkudziesięciu

watów) lub trójfazowe (przy mocach rzędu kilkuset watów). Dla
zmniejszenia prędkości kątowej

i zwiększenia momentu walu wyjściowego stosuje się przekładnie
mechaniczne. Dla celów

sterowania w układzie otwartym stosuje się przekładnie o niewielkim
przełożeniu, natomiast do

celów regulacji – o dużym przełożeniu, nawet do kilku tysięcy.

Siłowniki elektryczne silnikowe

mogą być wykonane jako korbowe lub liniowe Silniki w siłowniku
pracują systemem załączony wyłączony.

Kierunek ruchu zależy od tego, która z dwóch par styków służących do
załączania

silnika zostanie zwarta. Prędkość kątowa jest zawsze taka sama. Korba
lub trzpień poruszają się

ze stałą prędkością tak długo aż silnik zostanie wyłączony. Siłowniki
elektryczne są wyposażone

w wyłączniki krańcowe do wyłączenia silnika zanim zostanie on
zahamowany (zabronione jest

pozostawienie silnika pod napięciem znamionowym w stanie
zahamowanym) oraz urządzenia do

sygnalizacji położenia (najczęściej są to potencjometry).

Elektryczne silowniki liniowe to urzadzenia elektromechaniczne,
które przeksztalcaja

niskie napiecie, pochodzace ze skrzynki kontrolnej na ruch liniowy.
Silownik liniowy

sklada sie z trzech glównych elementów; silnika, przekladni oraz
trzpienia z nakretka.

Kompletny zestaw z silownikiem elektrycznym, oparty na ruchu
liniowym, powinien

zawierac również skrzynke kontrolna oraz możliwe dodatkowe
akcesoria  np. pilot

sterujacy.

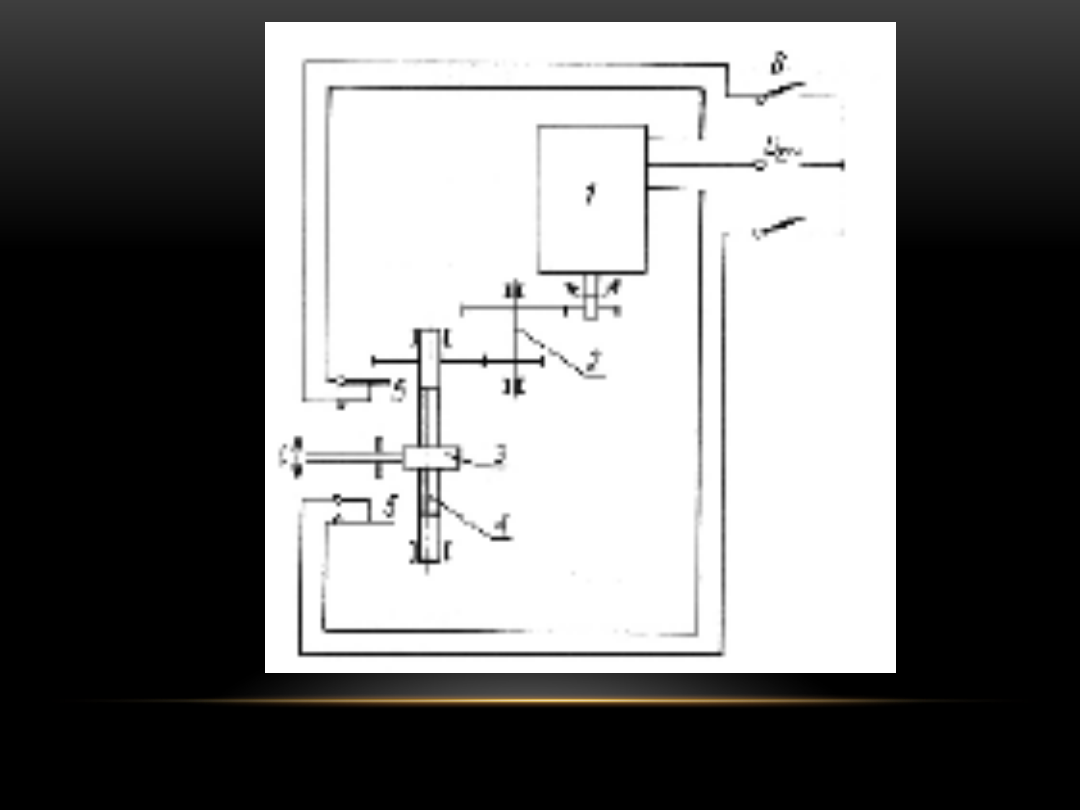

Silownik elektryczny silnikowy: 1 – silnik, 2 – przekladnia zebata, 3 –
nakretka, 4 – sruba,

5 – wylacznik krancowy, 6 – styki przekazników zalaczajacych silnik

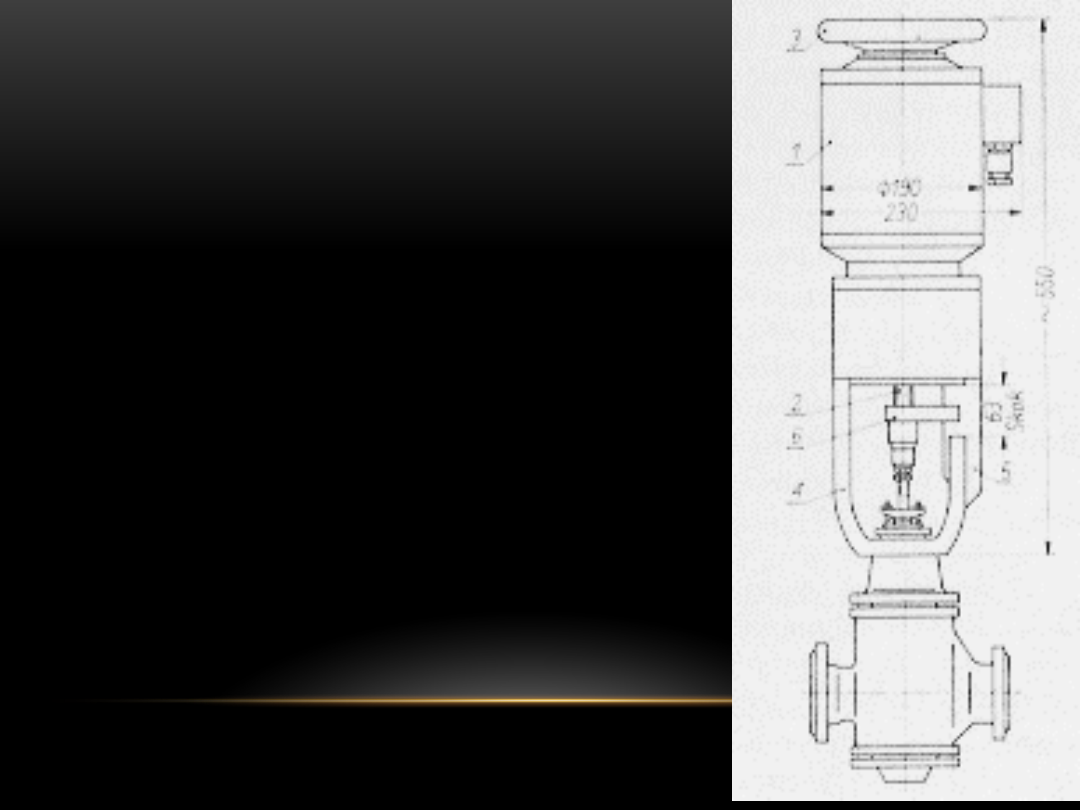

Siłownik elektryczny liniowy
napędzany silnikiem skokowym
1- silnik
 2- przekładnia śrubowa
samohamowna
 3- koło napędu ręcznego
4- mechaniczne urządzenie
złączne do montażu na zaworze
 5- zespół wyłączników krańcowych
 6- wskaźnik położenia

SILOWNIKI ELEKTROMAGNETYCZNE

stosuje sie do sterowania zaworów „otwarty –

zamkniety” o niewielkich srednicach nominalnych, szczególnie w
napedach zaworów

odcinajacych. przeplyw pradu przez uzwojenie elektromagnesu
powoduje powstanie sily

wciagajacej rdzen do góry. Ruch ten powoduje calkowite otwarcie
zaworu. Gdy zostanie

wylaczony prad zasilajacy to sprezyna zamknie zawór. Spotyka sie
konstrukcje odwrotne tzn., ze

zalaczenie elektromagnesu spowoduje zamkniecie zaworu, a
wylaczenie – otwarcie.

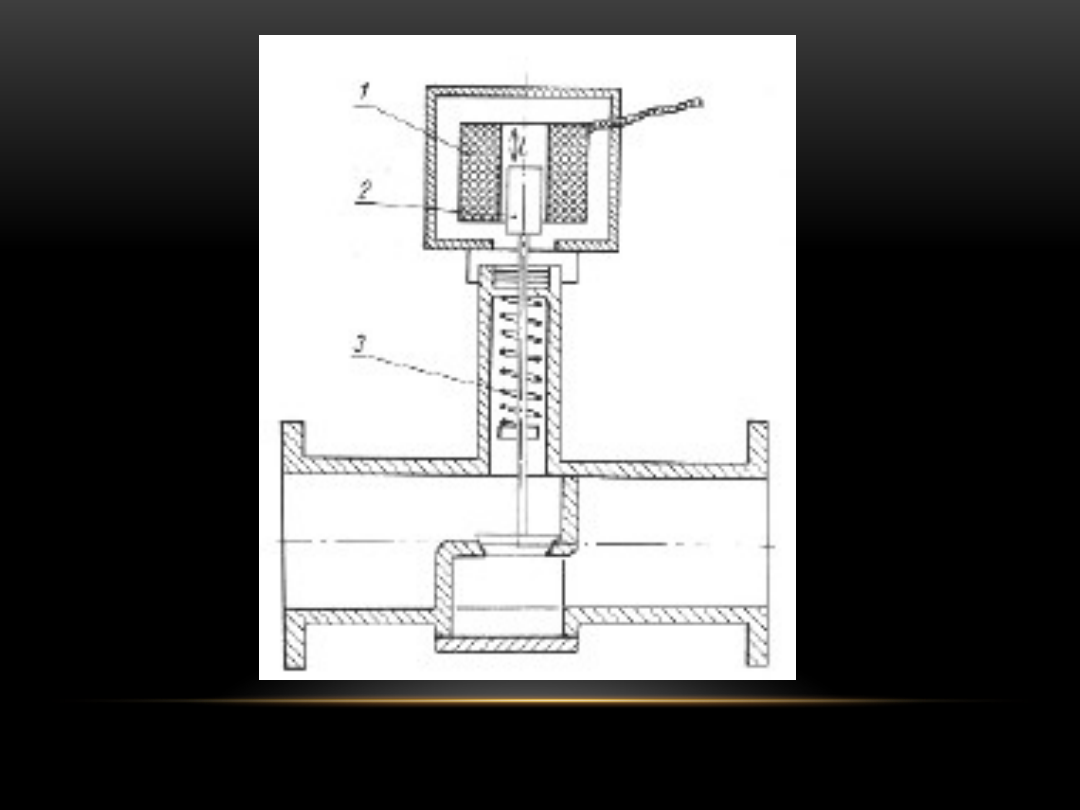

Silownik elektromagnetyczny: 1 – uzwojenie, 2 – rdzen, 3 – sprezyna
zwrotna

ZASTOSOWANIE ELEKTRYCZNYCH
SILOWNIKÓW LINIOWYCH

Liniowe silowniki elektryczne można odnalezc w wielu dziedzinach życia na
calym

swiecie. Rozwiazania oparte na ruchu liniowym dostarczane sa dla tak
różnych aplikacji jak:

•lóżka szpitalne i rehabilitacyjne

•wszelkiego typu konstrukcje przemyslowe i automatyczne

•biurka i stoly z możliwoscia regulacji wysokosci

•meble komfortowe

•automatyczne stacje przelaczajace dla sieci dystrybucji elektrycznej

•i wiele innych

DZIĘKUJĘ ZA UWAGĘ…
