Prasy

wysokiego

stopnia

zgniotu.

Prasy wysokiego stopnia

zgniotu

W

prasie zbierającej wysokiego

stopnia zgniotu Z224

podstawowymi
zespołami roboczymi są:

•

podbieracz,

•

zespół podający,

•

zespół prasujący,

•

zespół wiążący.

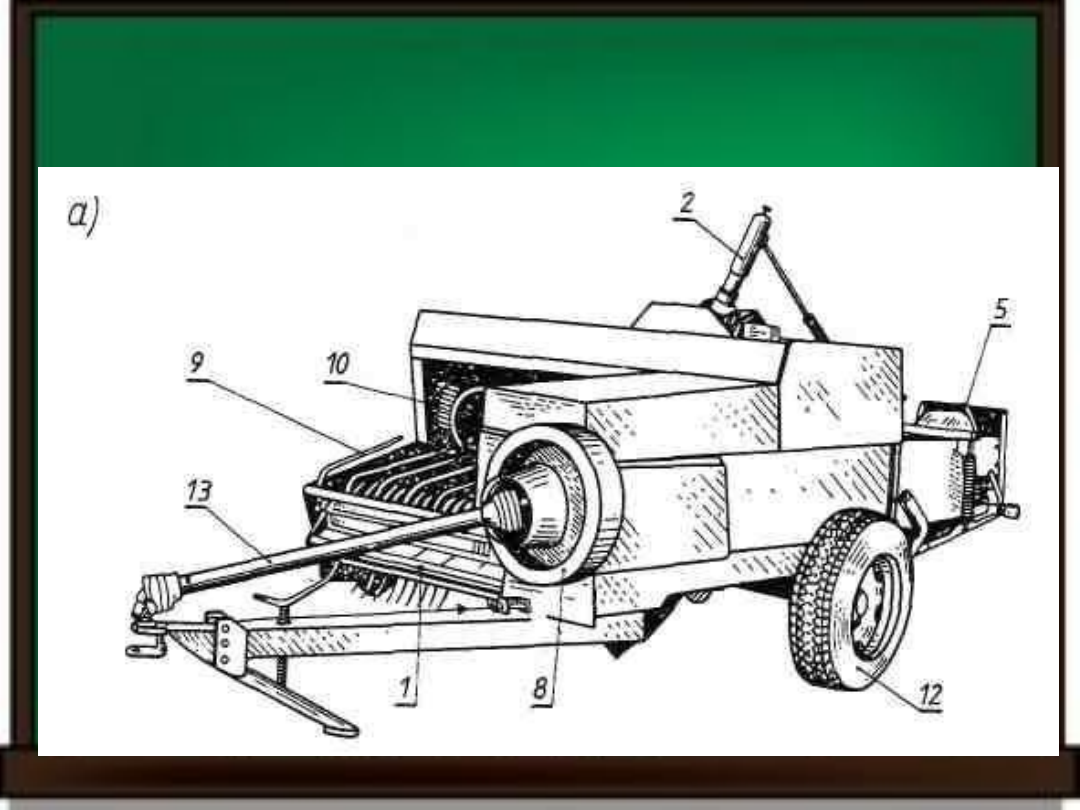

Prasa wysokiego stopnia

zgniotu Z224: a) widok,

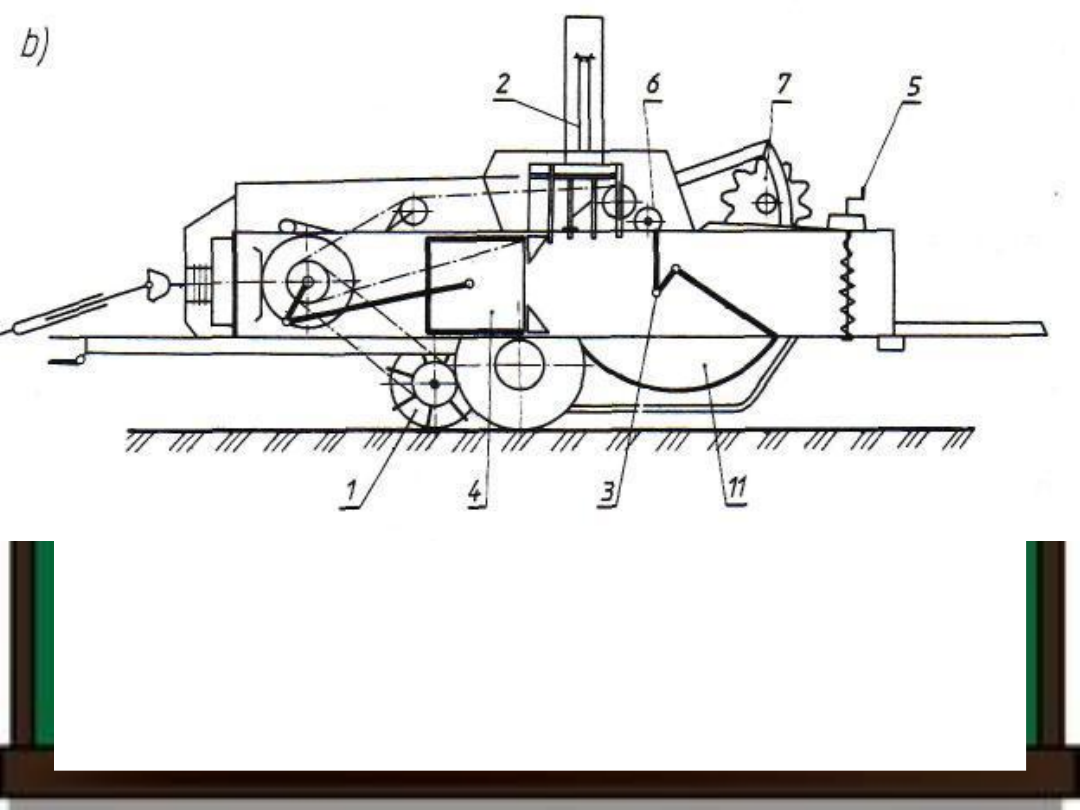

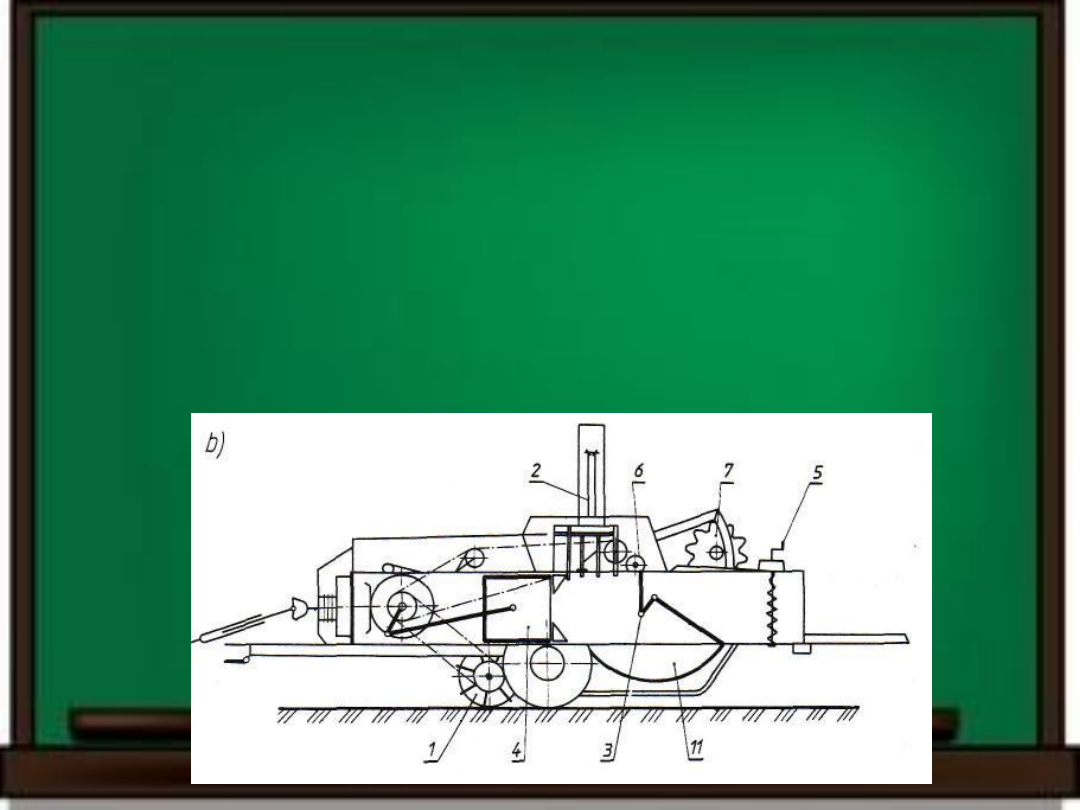

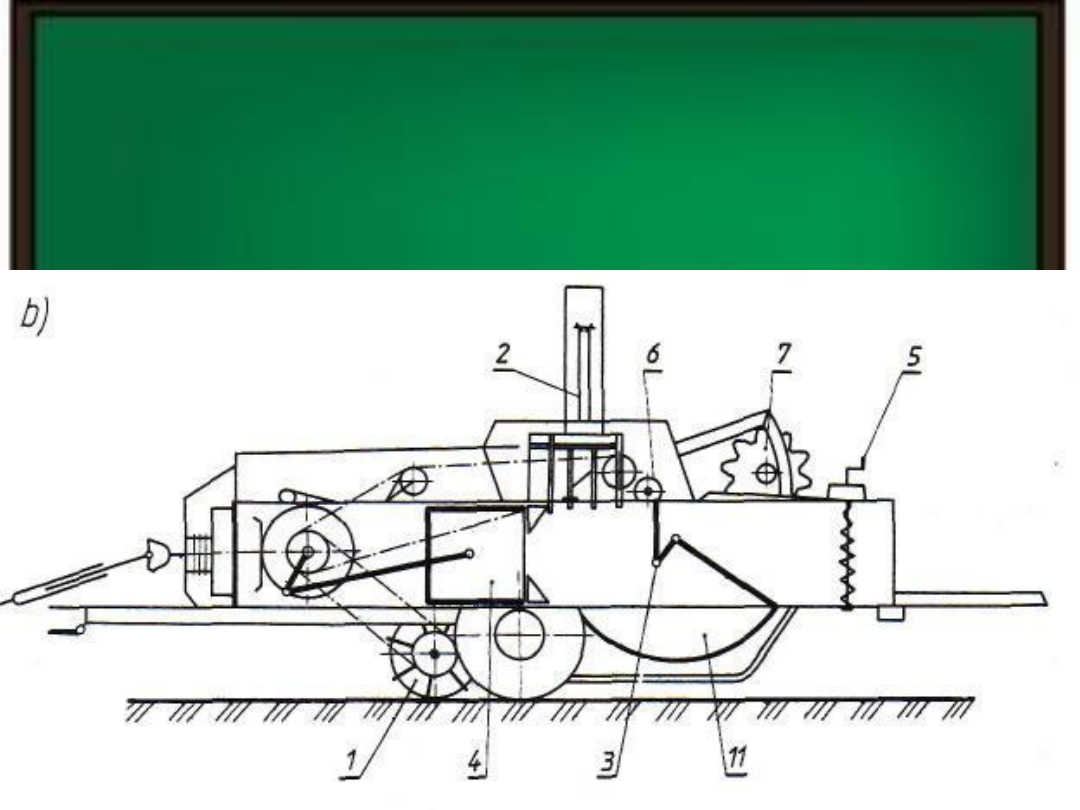

Prasa wysokiego stopnia zgniotu Z224: b)
schemat

1 — podbieracz, 2 — nagarniacz, 3 — komora

prasowania, 4 — tłok,
5 — pokrętło regulacji stopnia zgniotu, 6 — aparat wiążący, 7
— tarcza zębata, 8 — koło zamachowe, 9 — przytrzymywacz,
10 — podajnik ślimakowy, 11 — igła, 12 — koło jezdne, 13 —
wał przegubowo-teleskopowy

•

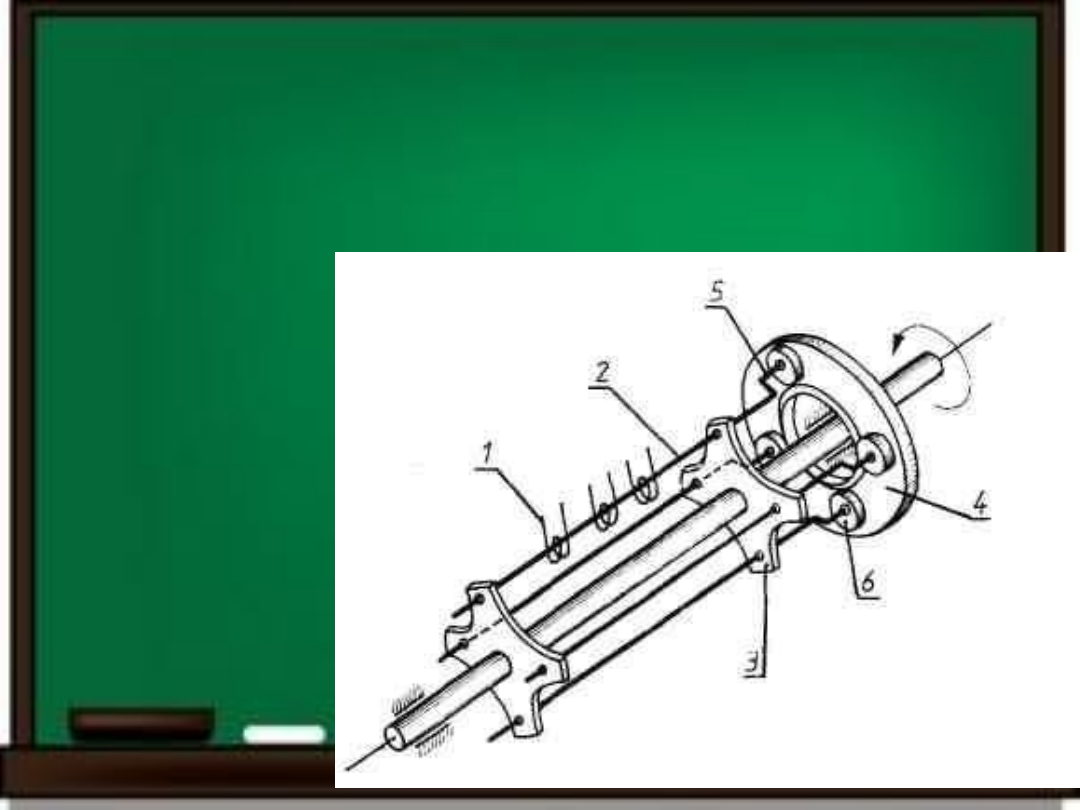

Podbieracz palcowy

ma sprężyste

palce 1 przymocowane do listew 2,

osadzonych obrotowo w tarczach

krzyżakowych 3, umieszczonych po

obu stronach zespołu

1 — palec
sprężysty,
2 — listwa,
3 — tarcza,
4 — krzywka,
5 — dźwignia,
6 — rolka
sterująca

Zespół podający

prasy składa się z ;

•

podajnika ślimakowego

10

•

nagarniacza widłowego

2

Zadaniem tego zespołu jest

dostarczenie materiału do komory

prasowania.
Nagarniacz bezpośrednio

współpracuje z tłokiem, ich ruchy

są ściśle skoordynowane.

•

Zmienne opory

występujące podczas prasowania

materiału pociągają za sobą zmianę momentu

obrotowego na wale korbowym napędzającym tłok.

•

W celu wyrównania momentów oraz prędkości

obrotowej wału stosuje się

koło zamachowe

8 o

odpowiedniej masie.

Zespół prasujący

W skład zespołu prasującego wchodzą:

•

komora prasowania

3

•

tłok

4.Przekrój poprzeczny komory

prasowania ma kształt prostokąta.
W komorze znajdują się

oporniki stałe i

ruchome

(w kształcie grzebieni),

przeciwdziałające

rozprężaniu się

materiału

podczas jałowego ruchu

tłoka, zapewniające silniejsze jego

sprasowanie.

Zespół wiążący

•

W prasie zbierającej wysokiego

stopnia zgniotu występują

dwa

ściśle ze sobą
współdziałające

zespoły wiążące

.

W skład zespołu wiążącego
wchodzą:

•

układ włączający,

•

igła

•

mechanizm wiążący (supłacz).

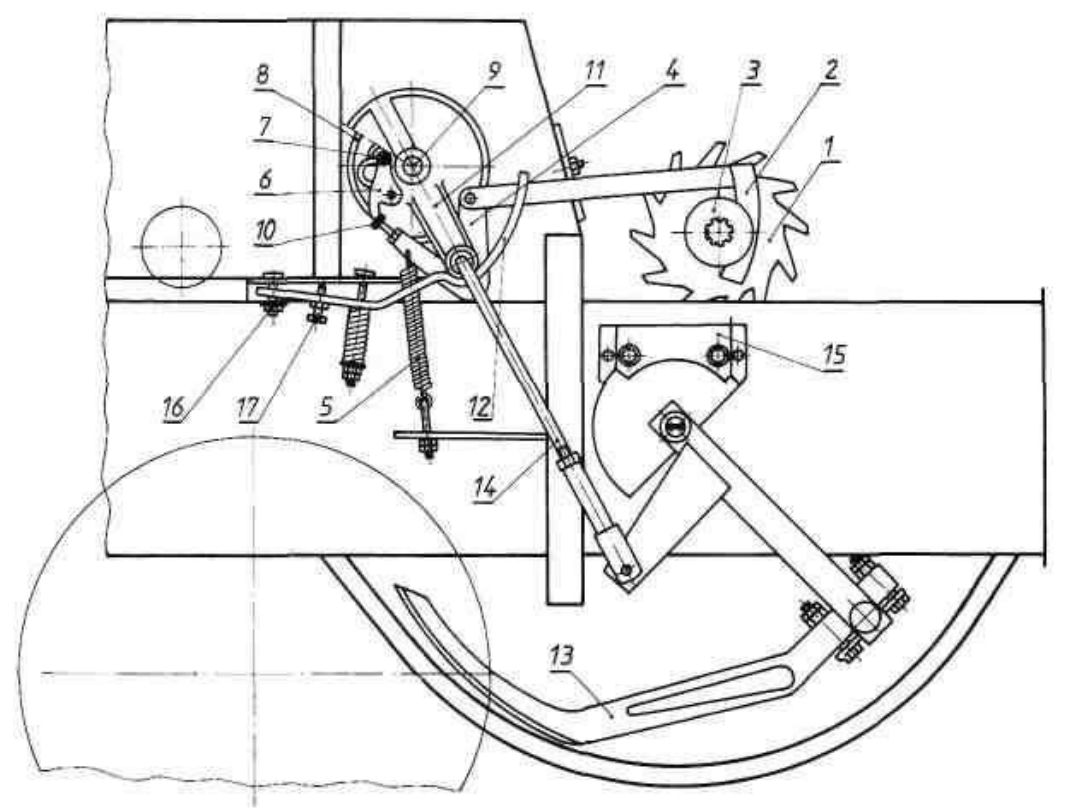

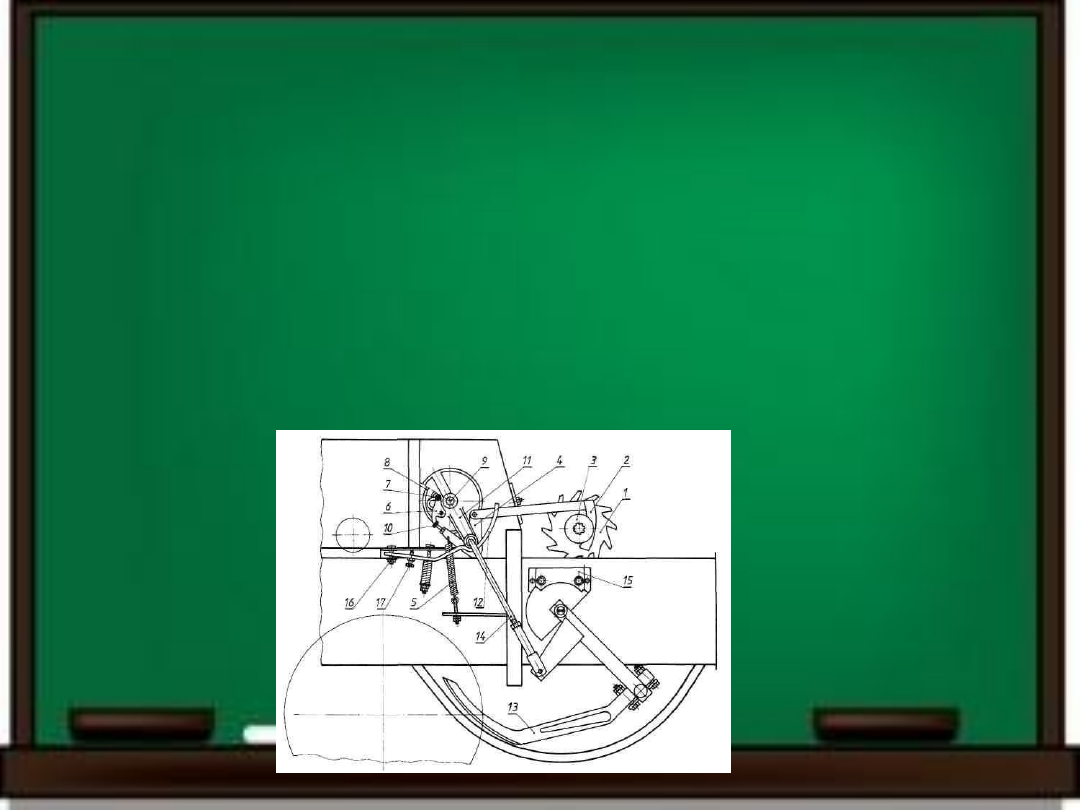

Układ włączający mechanizm

wiążący

10 — śruba
zderzakowa,
11— tarcza korbowa,
12 — hamulec korby.
13 — igła,
14 — cięgło,
1 5 — hamulec
wahacza igieł,
16 — śruba hamulca
korby,
17 — śruba
zderzakowa

1 — tarcza zębata,
2 — dźwignia,
3 — rolka,
4 — dźwignia kątowa,
5 — sprężyna,
6 — zapadka,
7 — rolka zapadki.
8 — koła sprzęgłowe,
9 — wał supłaczy,

•

Napęd zespołów wiążących

jest

włączany przez

dźwignię

2.

•

Opiera się ona o

rolkę

3

połączoną z

tarczą zębatą

1, która

obraca się pod wpływem bel
przesuwających się w komorze
prasowania.

•

Po uzyskaniu beli o wymaganej

długości

dźwignia włączająca

zsuwa się z rolki na swoją
wgłębioną część.

•

Dźwignia włączająca, poprzez

dźwignię kątową

4 i

zapadkę

6,

zwalnia

sprzęgło

8, wskutek czego

następuje obrót

wału supłaczy

9.

•

Jednocześnie następuje włączenie

napędu

igły

13, która opasuje bele

sznurkiem, wyciąganym z kłębków
ustawionych w skrzynce prasy, i
podaje go do

mechanizmu

wiążącego

, gdzie jest zaciśnięty

drugi koniec sznurka.

Mechanizm wiążący

stanowi korpus żeliwny, w którym
są wmontowane trzy czynnie
działające elementy:

•

chwytacz sznurka,

•

palec supłacza

•

nożyk

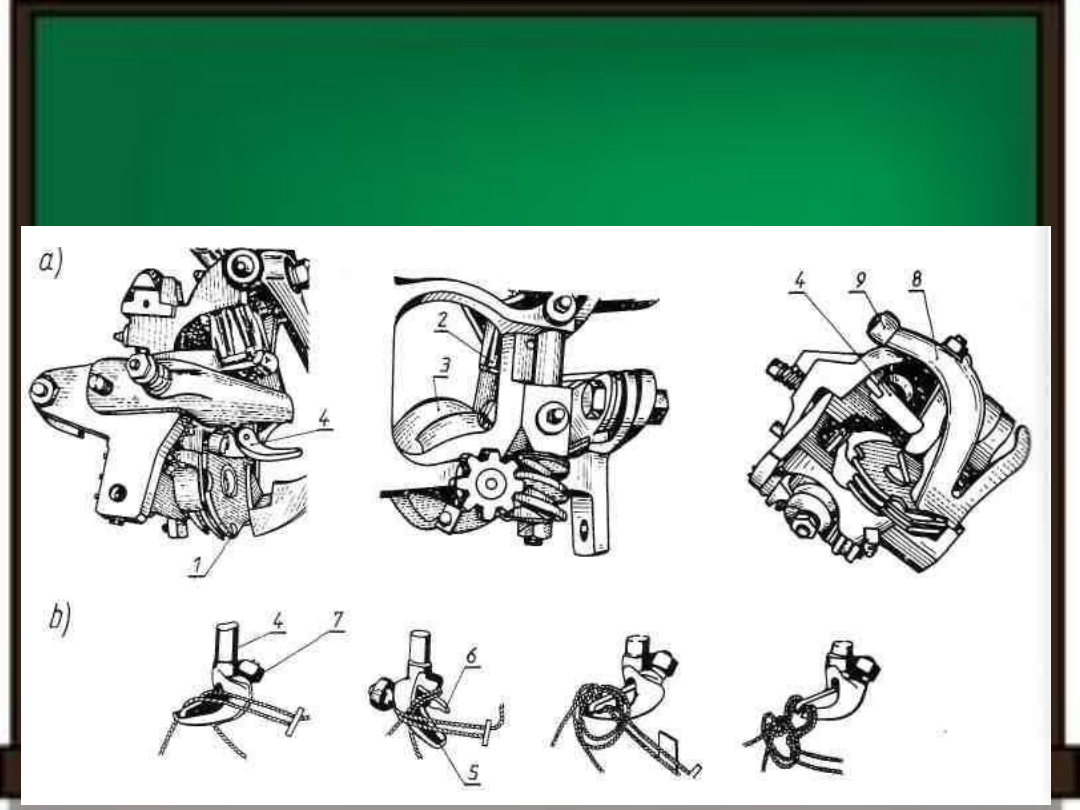

Mechanizm wiążący prasy: a) budowa, b) sposób
formowania węzła;

1 — chwytacz sznurka, 2 —

ugniatacz sznurka, 3 — oczyszczacz sznurka, 4 —
palec supłacza,
5 — szczęka dolna, 6 — szczęka górna, 7 — rolka
palca,
8 — nożyk, 9 — rolka nożyka

•

W momencie podania drugiego końca

sznurka do chwytacza igła cofa się do
swojego pierwotnego położenia i
rozpoczyna się

obrót palca supłacza.

•

Po wykonaniu pełnego obrotu palca

supłacza następuje

utworzenie węzła

,

nożyk odcina sznurek między
chwytaczem a węzłem, a następnie
ściąga węzeł z palca supłacza.

•

Poszczególne elementy robocze

wracają do swoich położeń
wyjściowych i następuje

zatrzymanie

wału supłaczy.

Zasada działania prasy zbierającej

wysokiego stopnia zgniotu;

•

Materiał ze ścierniska, podbierany przez

podbieracz palcowy

1, trafia do podajnika

ślimakowego 10.

•

Podajnik ślimakowy

przesuwa materiał do komory

prasowania 3.

•

Podczas pracy tłok 4 wykonuje

ruchy postępowo-

zwrotne

w komorze prasowania.

•

Podczas

ruchu jałowego tłoka

, w momencie gdy

nastąpi odsłonięcie

bocznego kanału zasilającego

,

do komory prasowania jest dostarczana porcja

materiału.

•

W czasie ruchu roboczego tłoka następuje

przemieszczanie materiału w

komorze prasowania

,

a na skutek tarcia oraz oporu przesuwania beli

uprzednio uformowanej, stanowiącej

ruchome

zamknięcie

komory prasowania, przemieszczona

porcja materiału ulega zagęszczeniu.

Napęd zespołów roboczych

jest przenoszony na;

•

wał

wykorbiony tłoka

4

•

poprzez

wał przegubowo-

teleskopowy

1,

•

sprzęgło przeciążeniowe

2,

•

znajdujące się pod

kołem

zamachowym

3

•

oraz zębatą

przekładnię stożkową

5.

•

Na wale wykorbionym są

osadzone dwa koła łańcuchowe,
jedno napędza

podbieracz

11, a

drugie, za pośrednictwem

zębatej

przekładni stożkowej

8 —

nagarniacz widłowy

13.

•

Za pomocą tej przekładni i

przekładni łańcuchowej 9 jest
napędzany

ślimak podający

14.

•

Od

wałka

10 są napędzane

zespoły

wiążące prasy

12.

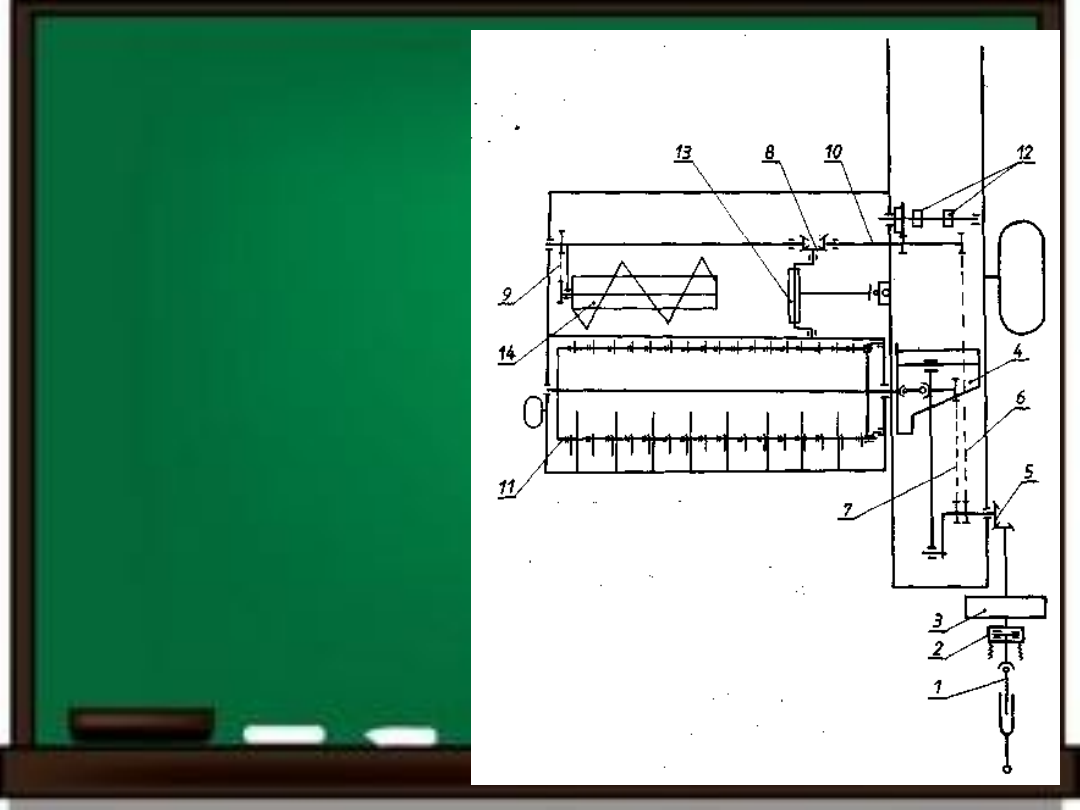

Schemat napędu prasy

•

1 — wał przegubowo-

teleskopowy

•

2 — sprzęgło

przeciążeniowe,

•

3 — koło zamachowe,

•

4 — tłok,

•

5 i 8 — przekładnie

zębate stożkowe,

•

6, 7 i 9 — przekładnie

łańcuchowe,

•

10 — wał,

•

11 — podbieracz.

•

12 — zespoły wiążące,

•

13 — nagarniacz.

•

14 — ślimak podający

Regulacja zespołów roboczych.

Podnoszenie i opuszczanie podbieracza

wykonuje się przez obrót dźwigni.

•

Aby podnieść podbieracz na żądaną wysokość,

należy kilkakrotnie obrócić dźwignię stale o ten sam

kąt a, natomiast chcąc opuścić podbieracz, należy

dźwignię obrócić kilkakrotnie tylko o mały kąt.

•

Zmiany odległości palców

podbieracza od gleby dokonuje się przez

przestawienie śrub zaciskowych

•

Ustawienie podbieracza

w położeniu roboczym

powinno być takie, aby palce nie dotykały gruntu,

lecz znajdowały się na wysokości

2-5 cm.

•

Podbieracz jest wyposażony w

koło kopiujące

5 z

regulowanym naciskiem na glebę za

pomocą

sprężyny odciążającej.

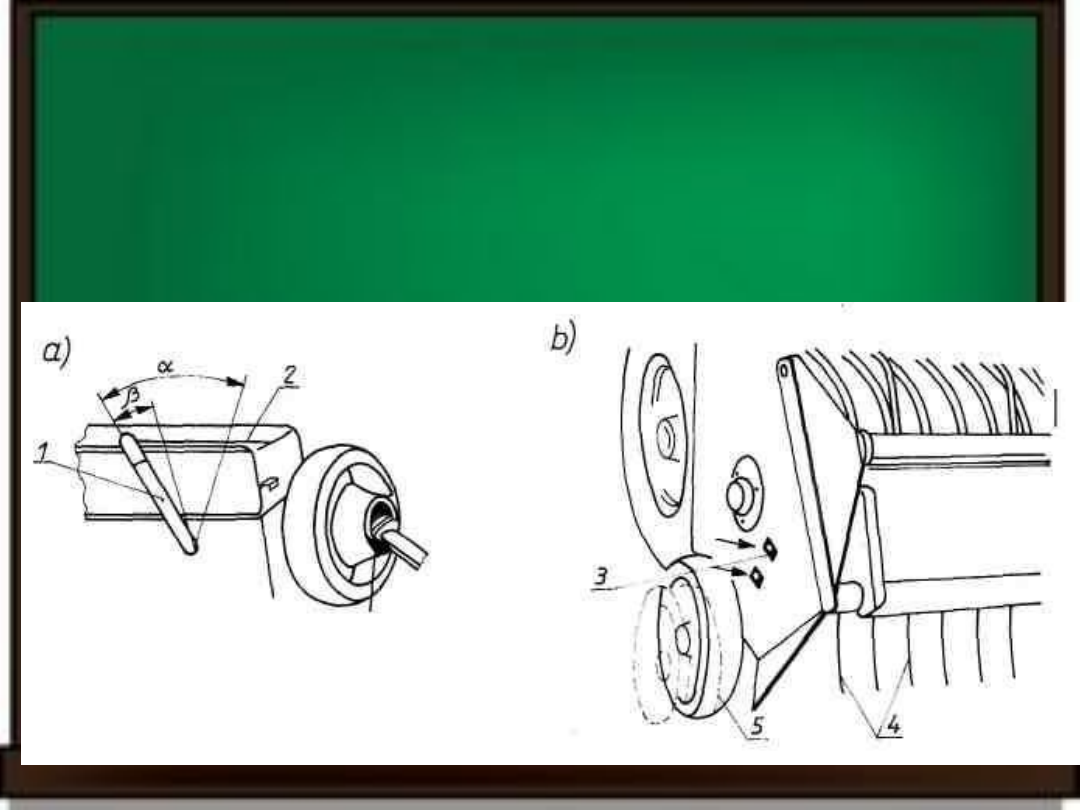

Regulacja podbieracza:

a) podnoszenie i

opuszczanie, b) ustawienie podbieracza1 —
dźwignia, 2 — linka, 3 — śruby zaciskowe, 4
— palec, 5 — koło kopiujące

Ustawienie

przytrzymywacza,

•

znajdującego się nad podbieraczem,

reguluje się w zależności o zbieranego
materiału.

•

Przy zbiorze siana przytrzymywacz

umieszcza się w dolnym położeniu,
natomiast przy zbiorze słomy — w
położeniu górnym.

Regulacja stopnia

zgniotu

•

(sprasowania) odbywa się przez

zmianę wysokościwylotu komory

prasowania. Regulacji tej dokonuje się

za pomocą dwóch pokręteł 5,

znajdujących się po obu stronach

komory prasowania.

Regulacja długości bel

•

jest bezstopniowa, za pomocą zderzaka

nastawczego na dźwigni 2 .

•

Przesunięcie zderzaka do góry powoduje

zwiększenie długości beli, do dołu zaś —

zmniejszenie. Zakres regulacji umożliwia

uzyskanie bel długości 0,6 r 1,3 m.
