Czyszczalnie

złożone i

specjalne.

MASZYNY CZYSZCZĄCE

ZŁOŻONE

Czyszczalnie złożone stosowane są do
dokładnego oczyszczania i sortowania
dużych ilości nasion.
W czyszczalni złożonej nasiona
czyszczone i sortowane są:

•

na sitach,

•

w strumieniu powietrza oraz

•

w cylindrach tryjera.

Czyszczalnia złożona

M307 Cezet Major

•

ziarno wysypujące się z wylotu

zbiornika
zasypowego na blachę zostaje
poddane

ssącemu działaniu strumienia

powietrza

, który unosi z ziarna

lekkie

grube zanieczyszczenia.

•

Zanieczyszczenia te zostają

przeniesione do

I komory aspiracyjnej

,

a z niej wypadają do wylotu z napisem

„Zgo-
niny I".

•

Czyszczone ziarno zsuwa się dalej po

blasze, a następnie przesiewa się przez

dwa

sita.

•

Zanieczyszczenia zatrzymywane na tych

sitach
zostają skierowane do wylotu z napisem

„Zanie-
czyszczenia grube".

•

Na sicie piaskowym oddzielają się

drobne,

ciężkie zanieczyszczenia i piasek

, które

zostają skierowane do wylotu z napisem

„Piasek".

•

Przez sito pośladowe przesypuje się poślad,

odprowadzany do wylotu z napisem

„Poślad".

•

Na ziarno zsuwające się po siatce

zamykającej od dołu kanał II
aspiracji działa strumień
powietrza, który porywa
zanieczyszczenia lekkie (do wylotu

„Zgoniny II").

•

Oczyszczone .ziarno wypada

wylotem

„Ziarno celne".

•

Na tym zakończone zostaje

czyszczenie ziarna
konsumpcyjnego.

•

Ziarno siewne trzeba skierować

do

tryjerów

,gdzie oddzielone

zostają ziarna mniejsze lub
uszkodzone

(wylot „Ziarno

uszkodzone").

•

Użytkowane są również u nas

czyszczalnie złożone

Petkus

Gigant,

(produkcji dawnej NRD),

stosowane
głównie jako wyposażenie
magazynów zbożowych.

MASZYNY CZYSZCZĄCE

SPECJALNE

•

Do czyszczenia niektórych nasion

konieczne jest zastosowanie

specjalnych maszyn i urządzeń.

•

Znajdują one szersze

zastosowanie w

centralach

nasiennych i gospodarstwach
nasiennych.

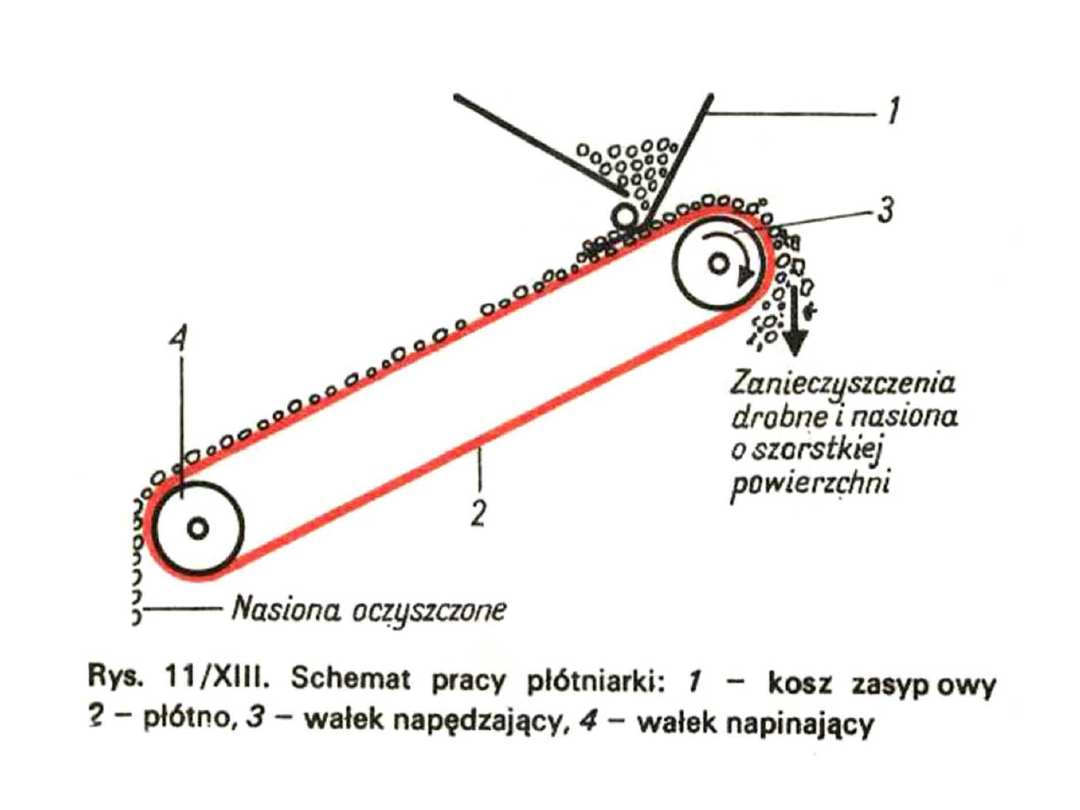

Płótniarki.

•

Płótniarka służy

do oddzielania zanieczyszczeń od

nasion buraków.

•

Działa na zasadzie

różnicy współczynników tarcia.

•

Płócienna taśma

bez końca napięta jest na dwóch

wałkach i nachylona do poziomu pod pewnym

kątem.

•

Jeden wałek zaopatrzony jest w ręczną korbę

do pokręcania.

•

Łodygi i zanieczyszczenia przyczepione do płótna

unoszone są przez poruszające się płótno i spadają

poza maszynę

, nasiona natomiast spadają przed

płótniarką.

•

Rozróżnia się płótniarki

o poprzecznym i

podłużnym ruchu płótna.

Aksamitki.

•

Aksamitka jest

zespołem kilku małych

płótniarek

o podłużnym ruchu płócien,

ustawionych jedna nad drugą.

•

Zamiast zwykłych płócien

zastosowano

aksamit.

•

Stąd nazwa aksamitka lub

pluszówka.

•

Aksamitka stosowana jest

do

czyszczenia nasion o śliskiej
powierzchni,

zazwyczaj do czyszczenia

nasion koniczyny.

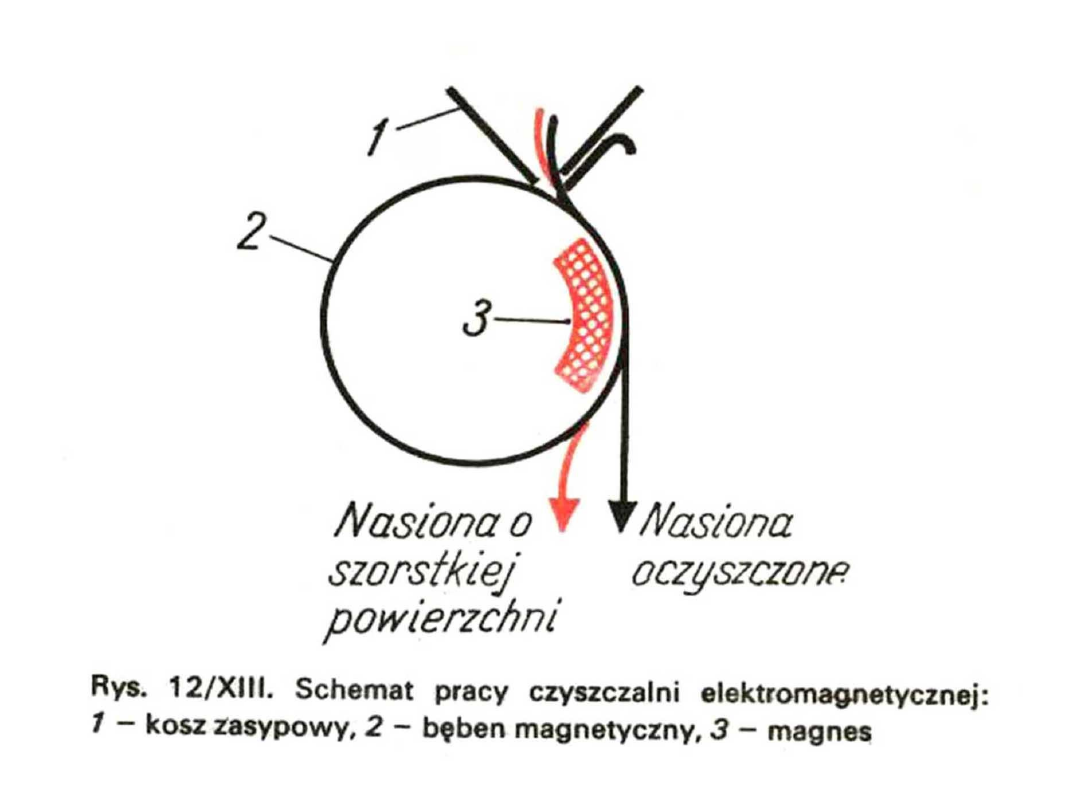

Czyszczalnie

elektromagnetyczne.

•

Czyszczalnia

elektromagnetyczna rozdziela nasiona na zasadzie

różnicy gładkości ich powierzchni. Czyszczalnie

elektromagnetyczne najczęściej stosuje się do od-

dzielania nasion kanianki od nasion koniczyny,

które nie różnią się ani kształtem, ani wymiara-

mi, lecz tylko gładkością powierzchni..

•

Nasiona zwilżone wodą lub olejem, mieszane są

z opiłkami żelaza. Opiłki przyczepiają się do na-

sion o szorstkiej powierzchni, natomiast nie przy-

legają do nasion gładkich. Nasiona pokryte opiłka-

mi przytrzymywane są przez bęben magnetyczny

i oddzielane od nasion celnych
