Suszarki i

urządzenia do

dosuszania

nasion.

•

Ziarno przeznaczone

do

magazynowania

powinno zawierać nie

więcej niż

15°/o wody.

•

Ponieważ ziarno otrzymywane

z

kombajnu

zawiera zazwyczaj do

21%

wody,

konieczne jest dosuszenie ziarna

przed zmasazynowaniem.

•

Dosuszenie przez

szuflowanie ziarna

rozsypanego cienką warstwą jest
bardzo pracochłonne i może być
stosowane tylko przy małej ilości
ziarna.

Do suszenia dużych ilości ziarna
stosowane są:

•

suszarnie cieplne do suszenia

gazami gorącymi,

•

urządzenia do przedmuchiwania

ziarna nieogrzanym lub lekko
ogrzanym powietrzem.

Suszarnie cieplne.

•

Suszarnie cieplne są podstawowym

wyposażeniem dużych

magazynów

zbożowych.

•

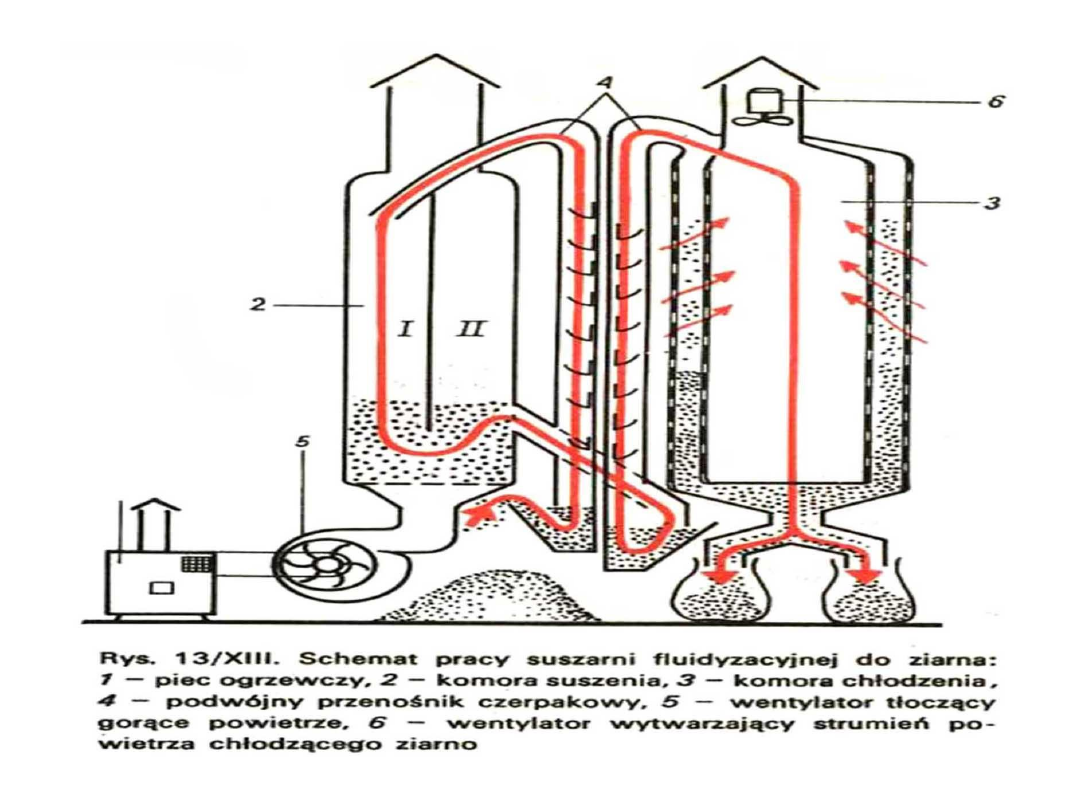

W

suszarni fluidyzacyjnej

do suszenia

wykorzystuje się mieszaninę powietrza i

gorących gazów spalinowych, zwaną

czynnikiem suszącym.

Suszarnia fluidyzacyjna składa się z czterech

podstawowych zespołów:

•

pieca ogrzewczego,

•

komory suszącej,

•

komory chłodzącej

•

i podwójnego przenośnika czerpakowego.

•

Komora susząca podzielona jest przegrodą na

dwie części.

•

Ziarno wsypywane

przenośnikiem

czerpakowym

do pierwszej części komory

suszenia

„pływa"

w czynniku suszącym

tłoczonym wentylatorem.

•

Ruch ziarna w strumieniu czynnika suszącego

o dobranej prędkości nazywa się fluidyzacją.

•

Sfluidyzowana

warstwa ziarna zachowuje się

jak ciecz i przepływa,

na zasadzie naczyń

połączonych

, do drugiej części komory

suszenia.

•

Suche ziarno z komory suszenia przekazywane

jest przenośnikiem czerpakowym do

komory

chłodzenia.

•

Po ochłodzeniu strumieniem powietrza,

wytwarzanym przez drugi wentylator, ziarno

jest

workowane.

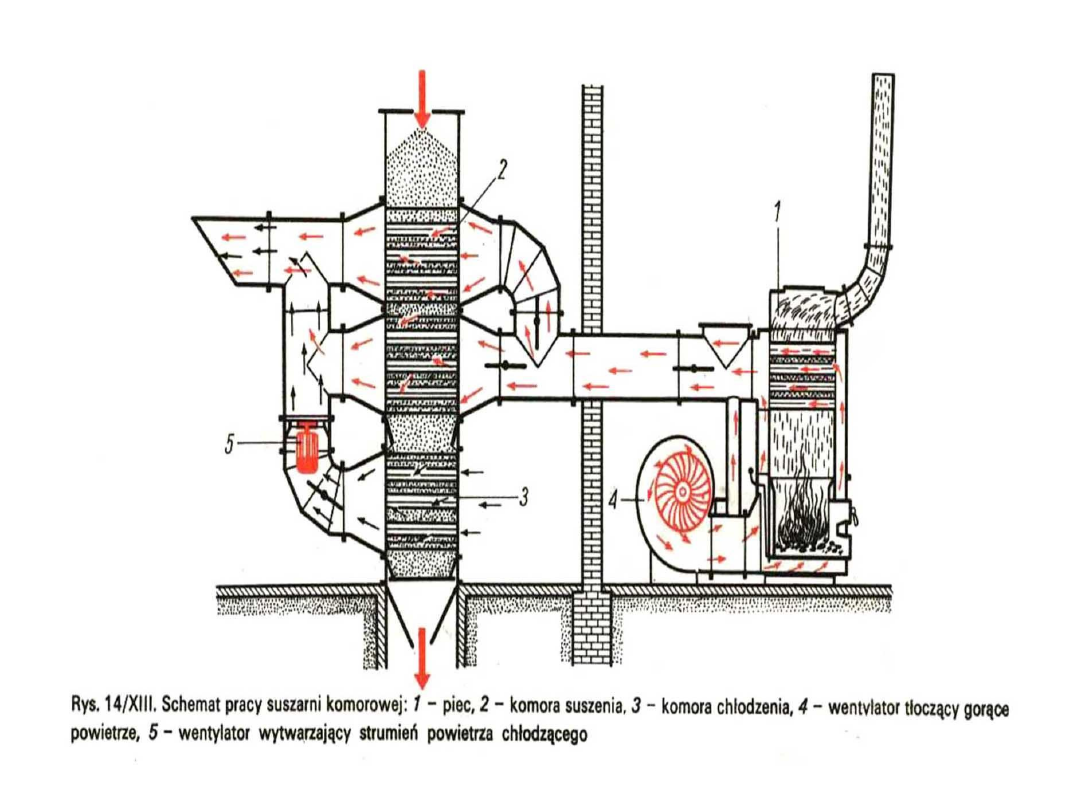

W suszarni komorowej

•

ziarno podawane jest z góry do

komory suszenia

•

Przez komorę suszenia tłoczone jest

wentylatorem powietrze ogrzane w

piecu.

•

Z komory suszenia ziarno wolno

zsuwa się,

pod wpływem siły ciężkości

,

do znajdującej się niżej

komory

chłodzenia

.

•

Po ochłodzeniu, za pomocą

strumienia zimnego powietrza

zasysanego drugim wentylatorem,

ziarno zsuwa się do

kosza wylotowego.

Urządzenia do suszenia,

przedmuchiwania i

przewietrzania ziarna nie

ogrzewanym lub lekko

ogrzewanym powietrzem.

Do urządzeń tych zalicza się;

•

suszarnie podłogowe

•

i silosy zbożowe.

Suszarnia podłogowa

•

wykonana jest w postaci otwartych u dołu

kanałów bocznych

połączonych z

kanałem

głównym

, do których za pomocą wentylatora

wtłaczane jest powietrze.

•

Na kanałach suszarni układa się warstwę

zboża.

•

Powietrze rozprowadzane przez otwory w

kanałach po masie zboża suszy je i
przewietrza.

•

Przy dużej wilgotności powietrza stosuje się

podgrzewanie powietrza o 3—4°C

, za

pomocą grzejnika elektrycznego włączanego
od kanału głównego.

Silosy zbożowe

stosuje się do przewietrzania, suszenia i

przechowywania nasion.
Silosy budowane są w różny sposób:

•

jako zbiorniki z blachy dziurkowanej z

urządzeniami do dosuszania i przewietrzania

nasion

(silosy Petkus, import z dawnego

NRD),

•

jako zbiorniki z płyt spilśnionych z

urządzeniami do aktywnej wentylacji

(krajowe silosy PP-2),

•

jako zbiorniki z blachy falistej do

przechowywania przez dłuższy okres nasion

uprzednio przesuszonych w silosach

zbożowych lub w suszarniach.

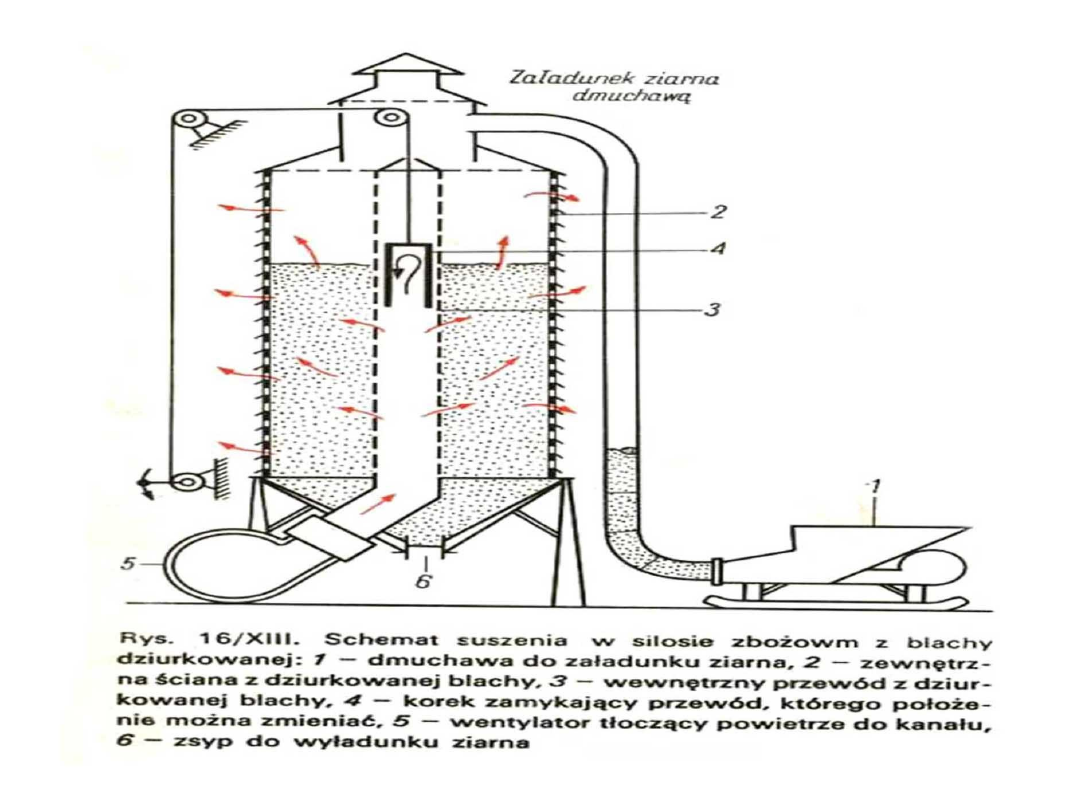

W silosie zbożowym

Petkus

•

zboże podawane jest

dmuchawą

z góry

pomiędzy zewnętrzną ścianę wykonaną z

dziurkowanej blachy

a wewnętrzny przewód

z otworami na całej powierzchni.

•

Na dole silosu znajduje się

kosz wysypowy

.

•

Po napełnieniu

silosu

ziarnem dmuchawa

tłoczy powietrze z dołu do wewnętrznego
przewodu, zamkniętego od góry walcem.

•

Powietrze przepływa

promieniowo

przez

masę ziarna i uchodzi na zewnątrz przez
otworki w zewnętrznej ścianie.

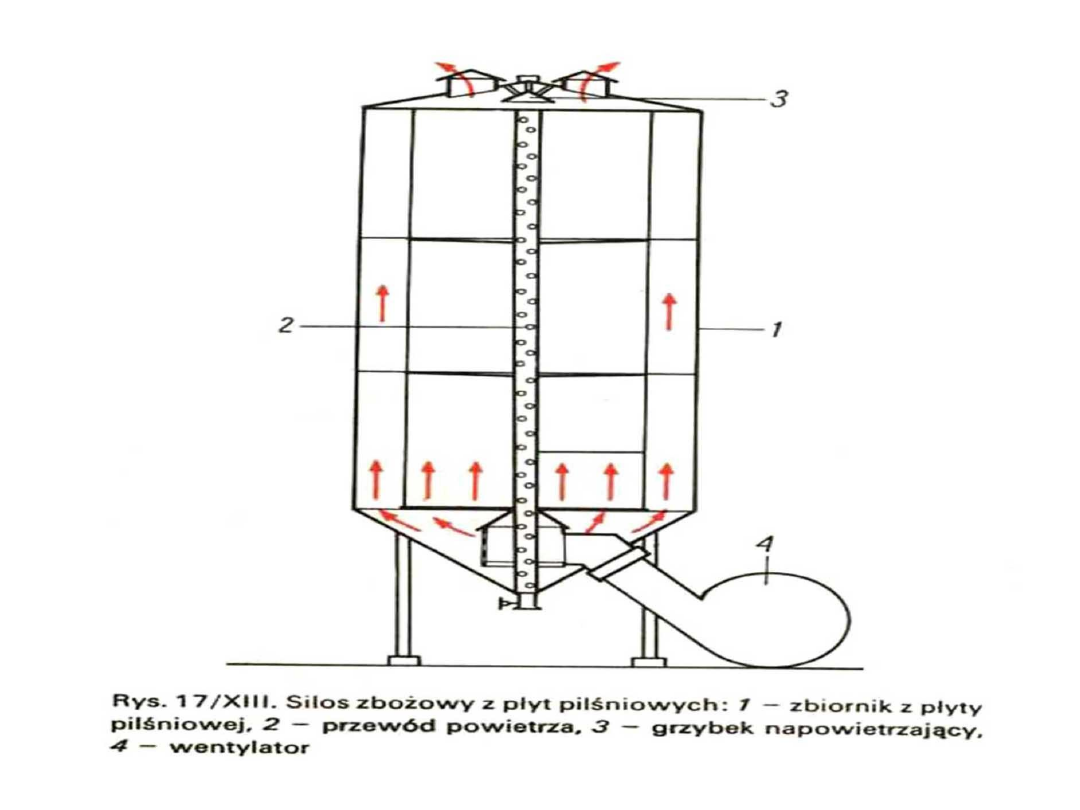

Wietrzenie ziarna w silosie

PP-2

•

polega na wtłaczaniu powietrza

przewodem zakończonym

grzybkiem

napowietrzającym.

•

Powietrze przepływa przez warstwę

ziarna w górę i uchodzi z silosu

kominkami w pokrywie.

Pytania, ćwiczenia i zadania

•

1. Jakie cechy fizyczne nasion wykorzystuje się przy czyszczeniu i

sortowaniu?

•

2. Omów podstawowe urządzenia siużące do czyszczenia i

sortowania nasion. Wymień maszyny, w których znajdują one

zastosowanie.

•

3. Posługując się rysunkiem wyjaśnij zasadę działania tryjera.

•

4. Zapoznaj się ze schematami działania wialni i młynka i określ

istotne różnice w ich budowie i działaniu.

•

5. Jaka jest rola urządzeń aspiracyjnych i gdzie się je stosuje?

•

6. Jakie proste maszyny czyszczące zastępuje czyszczalnia złożona?

•

7. Omów, posługując się schematem na rysunku, przebieg materiału

czyszczonego w czyszczalni złożonej CZ-21.

•

8. Kiedy stosuje się specjalne maszyny czyszczące? Omów zasadę

działania jednej z nich.

•

9. Omów urządzenia służące do dosuszania ziarna.

•

10. Z jakich zespołów składa się suszarnia fluidyzacyjna? Posługując

się schematem omów zasadę jej działania.

•

11. Jakie jest zastosowanie silosów zbożowych?

•

12. W jakie maszyny i urządzenia wyposażony jest nowoczesny

magazyn zbożowy?

•

13. Wymień podstawowe zasady bhp w magazynie zbożowym.
