SMOŁA KOKSOWNICZA

background image

SMOŁA KOKSOWNICZA

Otrzymywanie

Skład

Właściwości

Zastosowanie

background image

Czym jest smoła
koksownicza?

Smoła jednym z produktów
ubocznych powstających w procesie
koksowania węgla ( stanowi ok. 3-
5% produktów koksowania ).

W temperaturze pokojowej jest ona
gęstą, mazistą, czarną cieczą o
intensywnym zapachu.

Jej skład to mieszanina licznych
związków o charakterze obojętnym,
kwaśnym i zasadowym.

background image

Otrzymywanie smoły.

Smołę otrzymuje się jako ciekły

produkt uboczny w procesie
koksowania węgla.

W wyniku koksowania

uzyskujemy koks oraz surowy gaz
koksowniczy, z którego po
obróbce uzyskujemy smołę.

Oto ogólny schemat uzysku

smoły.

background image

Przygotowani
e mieszanki
węglowej.

Magazynowa
nie w wieży
węglowej.

Koksowanie w
baterii
koksowniczej
w temp.1000
st.C.

Produkt główny:
KOKS

Produkt uboczny:
GAZ KOKSOWNICZY

Produkt uboczny:
SMOŁA

background image

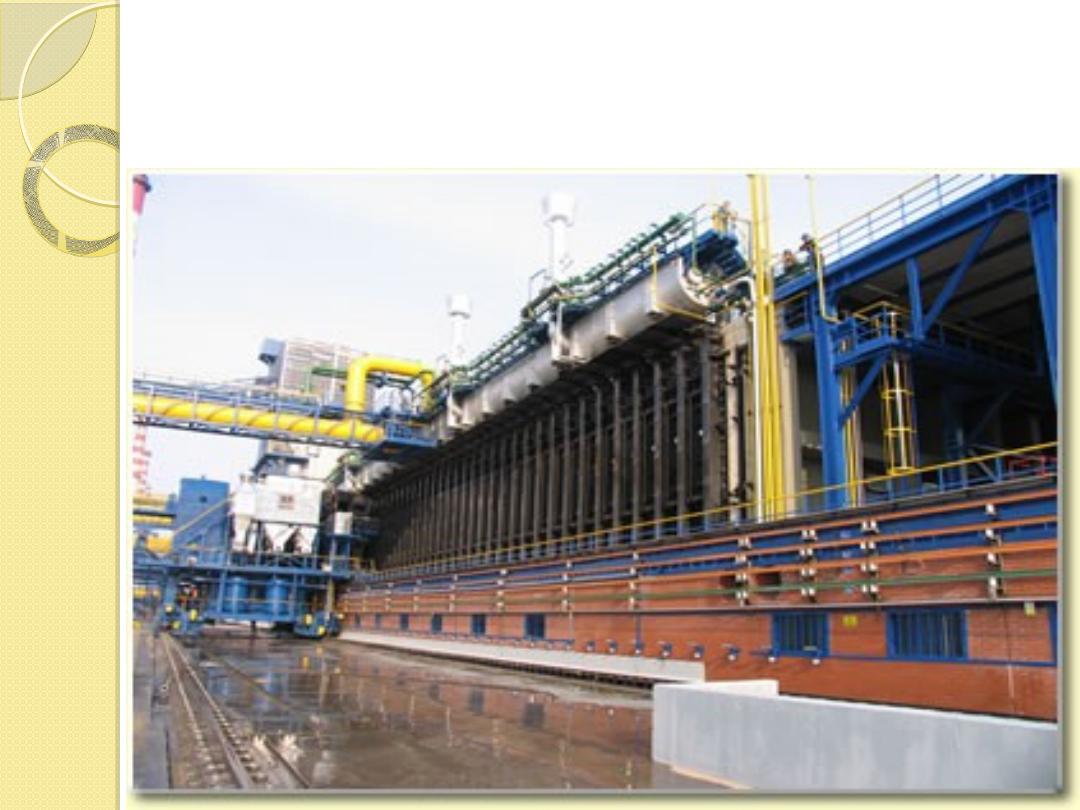

Jak wygląda bateria
koksownicza?

background image

Skład smoły.

Smoła najogólniej jest mieszaniną
wielu związków o charakterze
obojętnym, kwaśnym i zasadowym, tj.
węglowodorów aromatycznych i innych
substancji organicznych zawierających
związki tlenu, azotu i siarki.

Skład smoły zmienia się w zależności
od temperatury karbonizacji węgla w
procesie koksowania oraz od typu
węgla użytego do koksowania.

background image

Zależność składu podstawowego
smoły od temp. Karbonizacji węgla.

Skład

podstawowy

Temperatura karbonizacji węgla.

[%]

550 – 600 °C

750 – 800 °C

950 – 1000 °C

WĘGIEL

83,0 – 86,0

88,0 – 90,0

90,0 – 93,5

WODÓR

8,0 – 7,5

7,8 – 5,8

5,5 – 5,0

ZW. AZOTU

0,5 – 1,5

1,0 – 1,3

0,7 – 1,1

ZW.SIARKI

Zależy od ilości siarki zawartej w węglu

TLEN

7,5 – 4,5

3,0 – 1,5

1,0 – 0,5

SKŁADNIKI

KWAŚNE

20,0 – 30,0

10,0 – 15,0

1,0 – 3,0

background image

Na podstawie tabeli możemy
wywnioskować, że im wyższa
temperatura karbonizacji tym smoła
zawiera więcej węgla i mniej
wodoru, tlenu i składników
kwaśnych.

Aby uzyskać ze smoły składniki
potrzebne do zastosowań
praktycznych smoła odstaje w
zbiornikach w temp. 60-80°C aby
usunąć wodę i poddaje się ją
destylacji frakcyjnej.

background image

Produkty destylacji smoły.

Zakres temp.

Wrzenia [°C]

Nazwa frakcji

Uzysk

[%]

Główne

składniki

frakcji

80-160

OLEJ LEKKI

Ok. 0,5

Benzen,

toluen,ksyleny.

160-240

OLEJ ŚREDNI

2,0 – 12,0

Fenol,krezol,

inden,naftalen.

240-270

OLEJ CIĘŻKI

8,0 – 12,0

Naftalen,inden,

Metylonaftaleny

.

270-360

OLEJ

ANTRACENOWY

10 - 14

Antracen,fluore

n,

Metyloantracen

.

315-420

OLEJ

CHRYZENOWY

Ok.. 6,0

Chryzen,piren,

benzofluoren.

POZOSTAŁOŚĆ

(PAK)

58,0 – 60,0

Wyższe

węglowodory o

skondensowany

ch

pierścieniach.

background image

W temp. pokojowej
gęsta mazista ciecz
o intensywnym
zapachu.

Jej barwa waha
się od
ciemnobrunatne
j do czarnej.

Gęstość ok. 1,5 g/cm3.
Ma bardzo wysoką
lepkość.

Surowa smoła ma
właściwości rakotwórcze.

Jest mieszaniną
wielu związków o
różnej temp.
wrzenia dlatego
ulega destylacji
frakcyjnej.

Jej skład
zależy od
temp.
karbonizacji
węgla.

Właściwości smoły:

background image

Właściwości smoły - Cd.

Temperaturę wrzenia smoły ze względu
na jej szeroki skład określa się na
podstawie temperatur wrzenia kolejnych
frakcji, czyli od ok. 100°C gdy wrze
frakcja oleju lekkiego do ok. 400°C gdy
wrze olej chryzenowy.

Lepkość smoły wyznacza się mierząc
czas wypływu (w sekundach) 50 cm3
smoły z lepkościomierza przez otwór o
średnicy 10 mm w temperaturze 30 °C.

background image

Zależnie od lepkości (czasu

wypływu) rozróżnia się
następujące rodzaje smół:

O lepkości 80 /120

O lepkości 180 / 240

O lepkości 300 / 500

O lepkości 800 / 1400

O lepkości 2000 / 5000

Jest to bardzo wysoka lepkość.

background image

Smoła jest dość dobrze

rozpuszczalna w mieszaninach
węglowodorów aromatycznych a
szczególnie w cięższych.

Rozpuszczalność smoły w

węglowodorach parafinowych w
warunkach normalnych jest mała.

background image

Zastosowanie smoły.

Smoła

jest przede wszystkim

źródłem wielu bardzo
użytecznych związków
chemicznych, które warto
wyodrębniać. Oto schemat
przedstawiający podstawowe
zastosowania smoły.

background image

Smoła

Olej
lekki

Olej średni Olej ciężki O.

płuczkowy

Olej
chryzeno
wy

Benze
n

Toluen

Ksylen

Fenol

Krezol

Pirydyna

Oleje
impregnacy
jne

Naftalen

Smoły
preparowa
ne

Olej do
pochłaniani
a benzolu i
naftalenu w
koksownict
wie

Chryze
n

Piren

Olej
antraceno
wy

Antracen

Z
pozostałośc
i olej
opałowy.

background image

Smoły preparowane

stosowane jako smoły drogowe
oraz do produkcji papy smołowej
(dachowej) oraz jako środek do
lakierowania żelaza.

background image

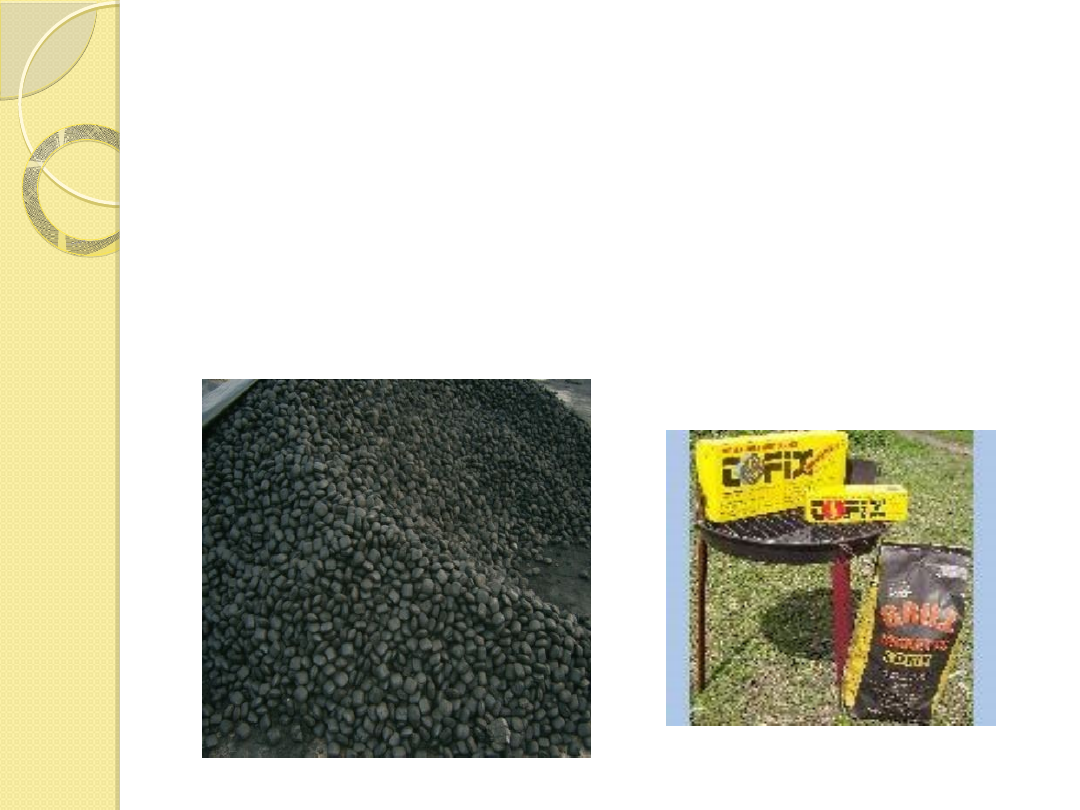

Pak węglowy

jest używany do

produkcji brykietów węglowych
oraz smół preparowanych.

background image

Źródła informacji:

Edward Szymański „Materiałoznawstwo
budowlane”

Jerzy Chodkowski „Mały słownik chemii
praktycznej”

Encyklopedia techniki. Chemia. – Wydawnictwo
Naukowo-Techniczne, 1993 r.

Edward Grzywa „Technologia podstawowych
syntez organicznych. 1.Surowce do syntez.”

Materiały za strony internetowej Zakładów
Koksowniczych Zdzieszowice (

www.zkz.com.pl

)

Materiały z konferencji „Koksownictwo 2008”,
prezentacja Jerzego Wiertelorza, Zygmunta
Stompela, Zbigniewa Robaka
