OPORY RUCHU. PRĘDKOŚĆ

STATKU. CHARAKTERYSTYKI

MANEWROWE. STANDARDY

MANEWROWE I INFORMACJE

IMO

Manewrowanie Statkiem 2

background image

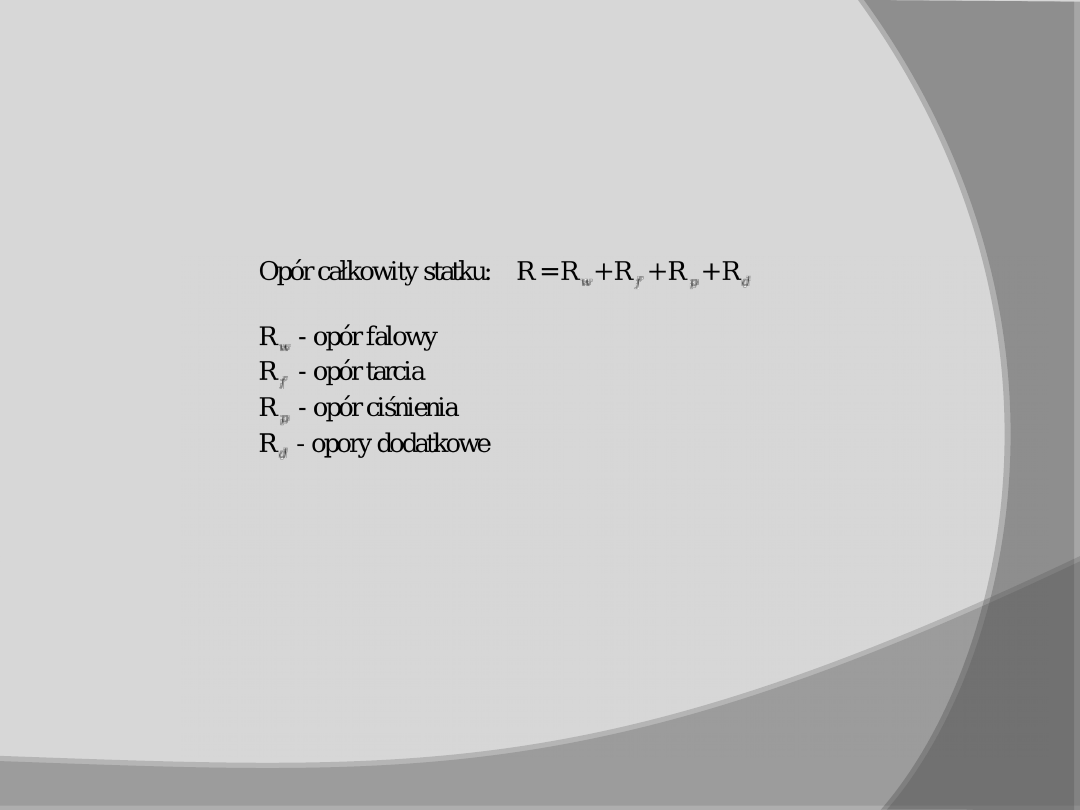

Opory ruchu

background image

Opory ruchu

opór tarcia wynika z powstania tzw.

warstwy przyściennej (ang. boundary
layer), bezpośrednio przy poszyciu jest
pewien profil (rozkład prędkości) -
cząsteczki wody na styku kadłuba
poruszają się razem z nim, zaś im dalej
tym prędkości zmniejszają się (tarcie
między sąsiadującymi cząsteczkami
wody) do wartości odpowiadających
opływowi potencjalnemu.

background image

Opory ruchu

opór kształtu - wynika z 1) zakrzywienia

wodnic (z równ. Bernoulliego większe
prędkości - większe opory) nie ujętych w pw.
oporze tarcia (optymalny L/2T lub L/B=5 do
7), 2) tzw. lepkościowego oporu ciśnienia -
warstwa przyścienna zmienia rozkład
ciśnień na rufie na niższe (w cieczy idealnej
powodujące nawet składową dodatnią oporu
- napór), 3) tzw. oporu oderwania przy
pełnotliwych rufach (ang. separation) -
powstawanie podciśnień i wirów.

background image

Opory ruchu

opór falowy - wynika z powstania na powierzchni

swobodnej (opór falowy nie istnieje dla okrętów
podwodnych) układu fal okrętowych
(dziobowych i rufowych, poprzecznych i
ukośnych, tzw. fale Kelvina) przemieszczających
się razem ze statkiem tzn. o nieruchomym
obrazie względem poruszającego się statku, fale
powstają wskutek skoków ciśnień na dziobie i
rufie, opór falowy można obliczyć na podstawie
znajomości amplitud fal okrętowych tzw. całka
Mitchella, długość fal zależy od prędkości statku

background image

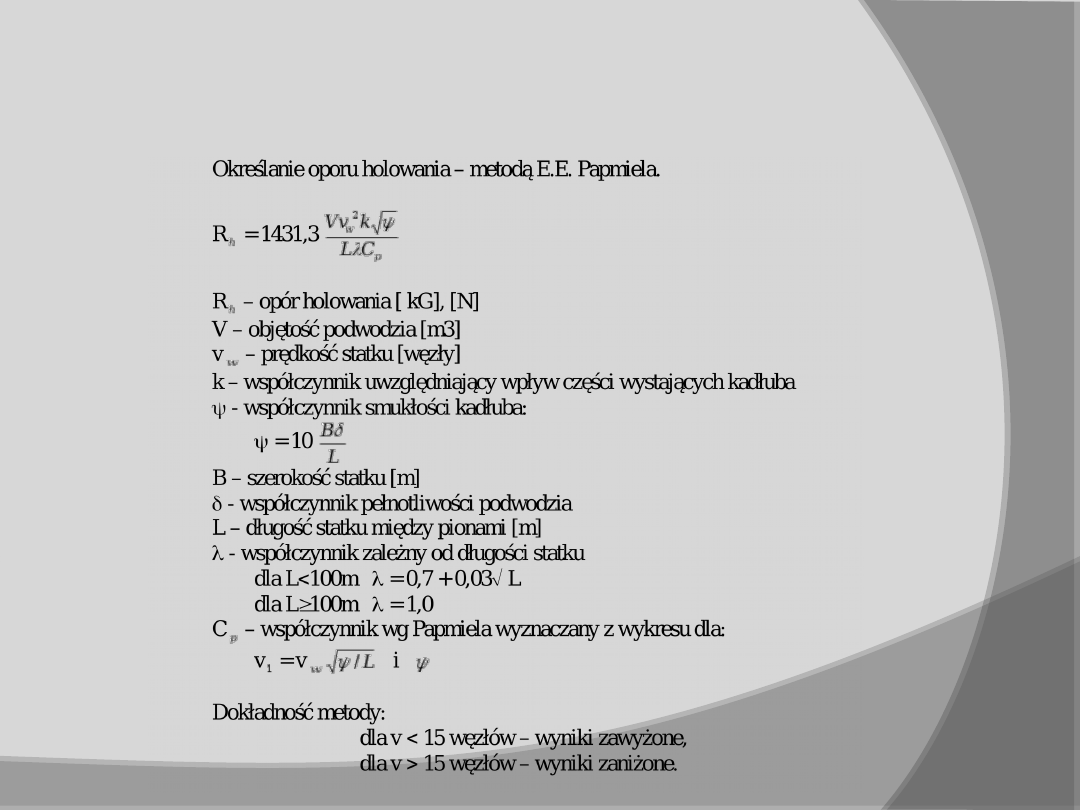

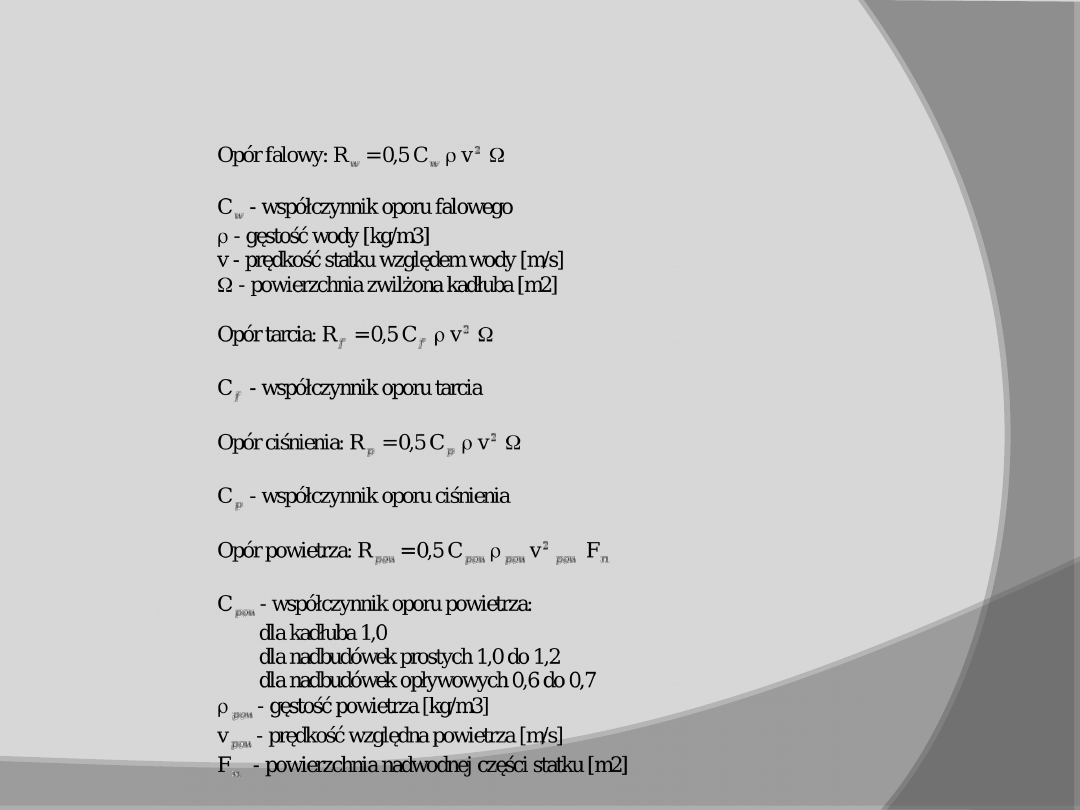

Opory ruchu

background image

Opory ruchu

background image

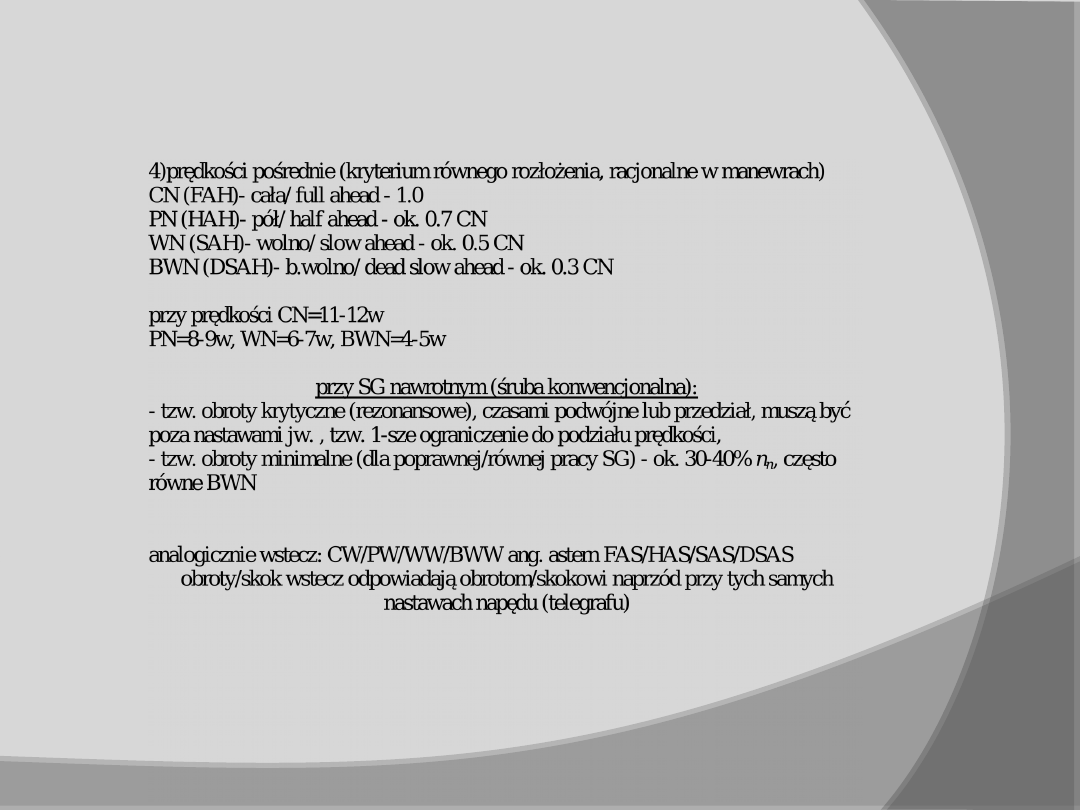

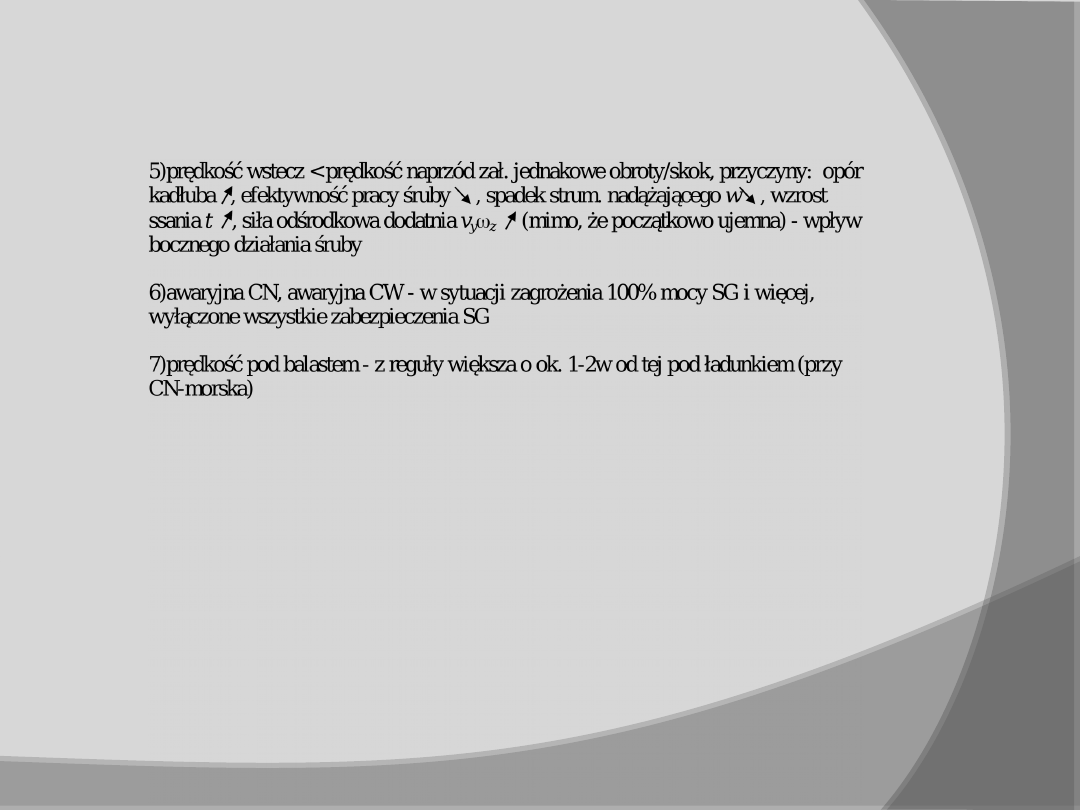

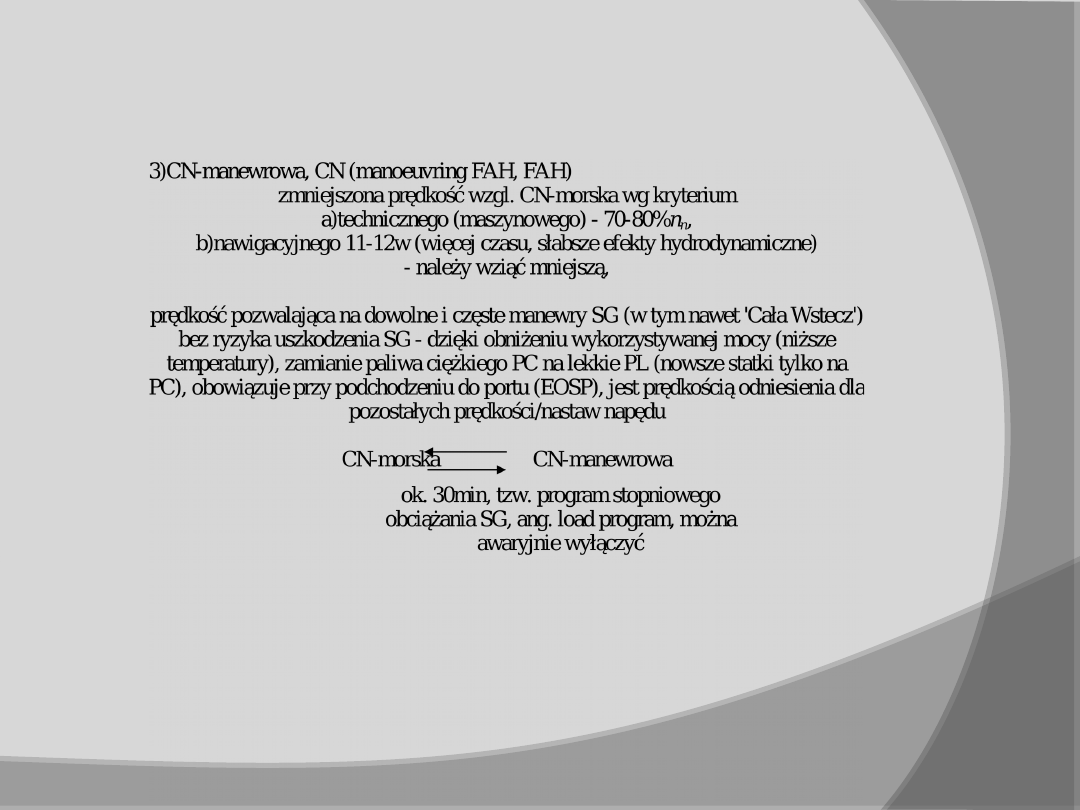

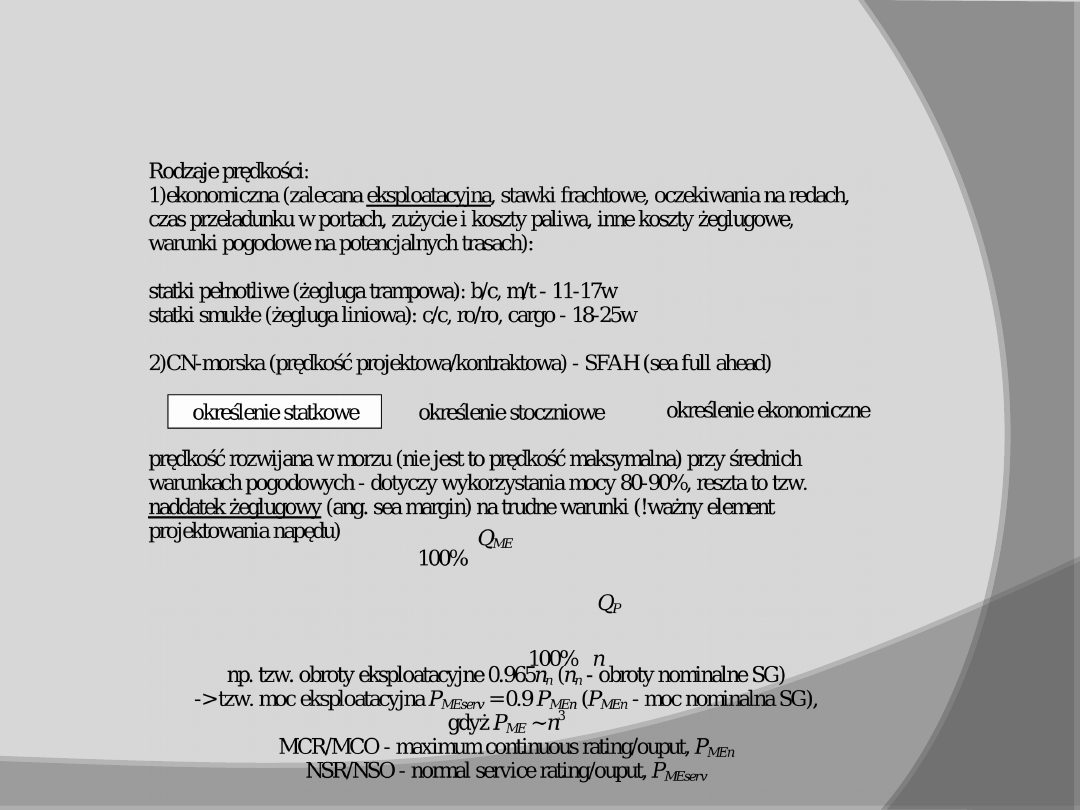

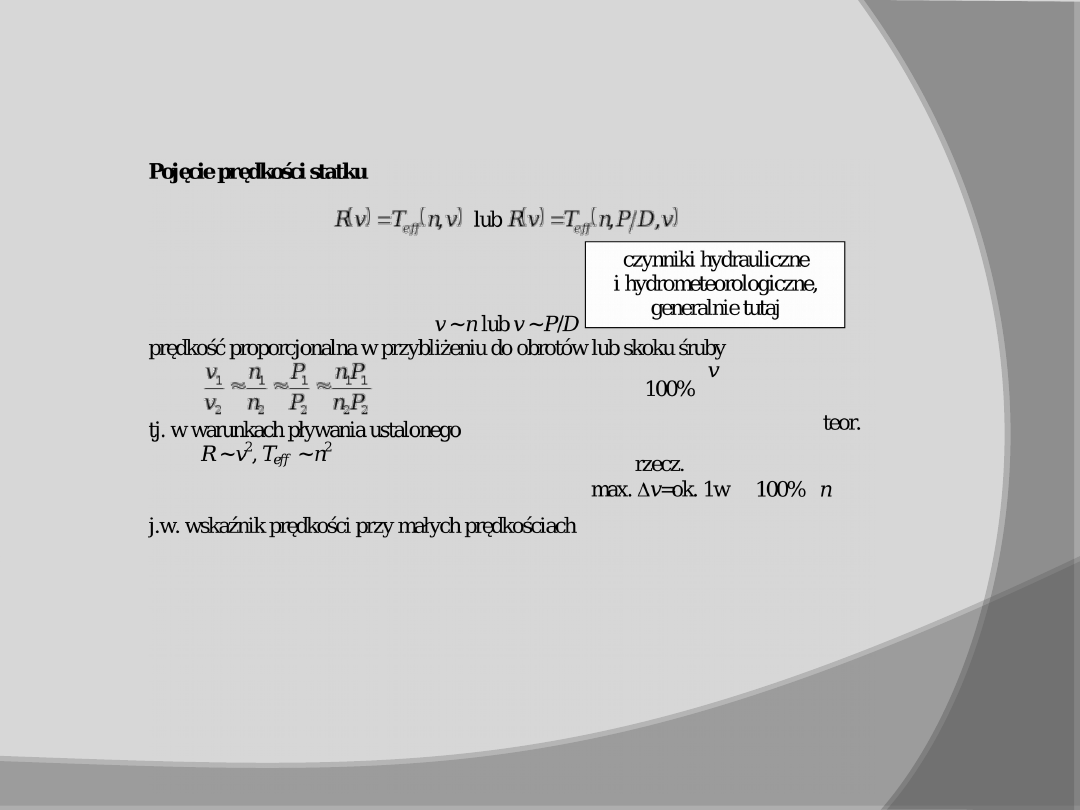

Prędkość statku

background image

Prędkość statku

background image

Prędkość statku

background image

Prędkość statku

background image

Prędkość statku

background image

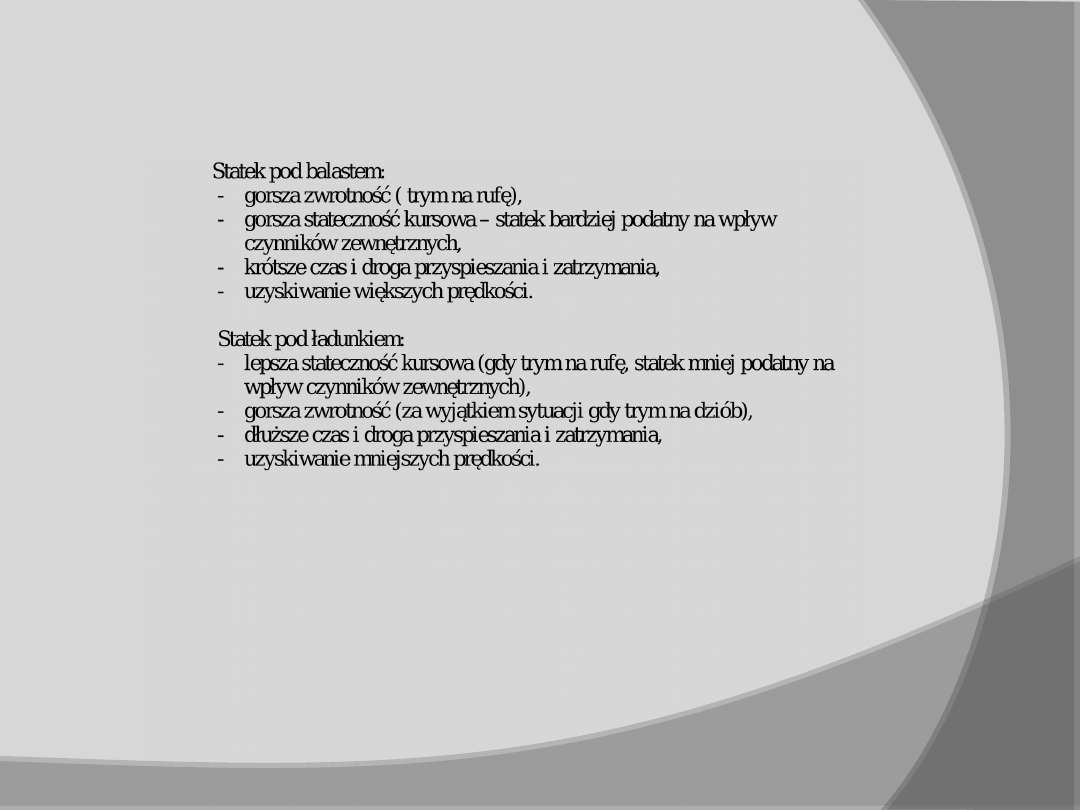

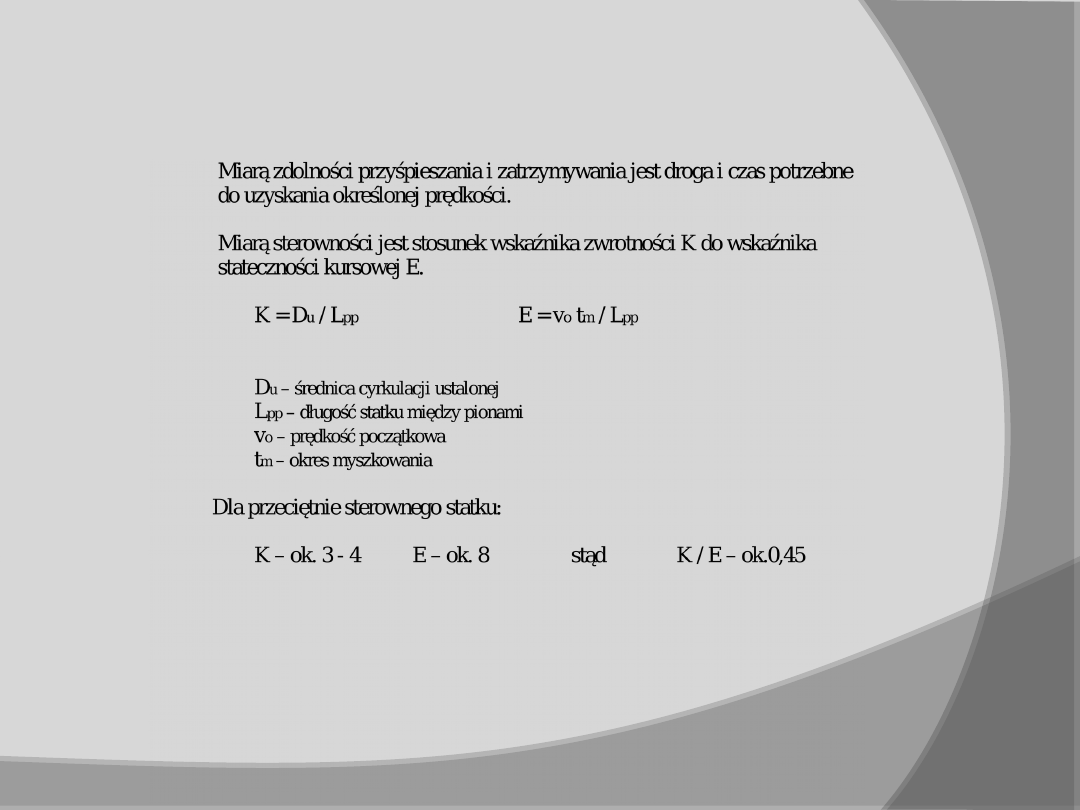

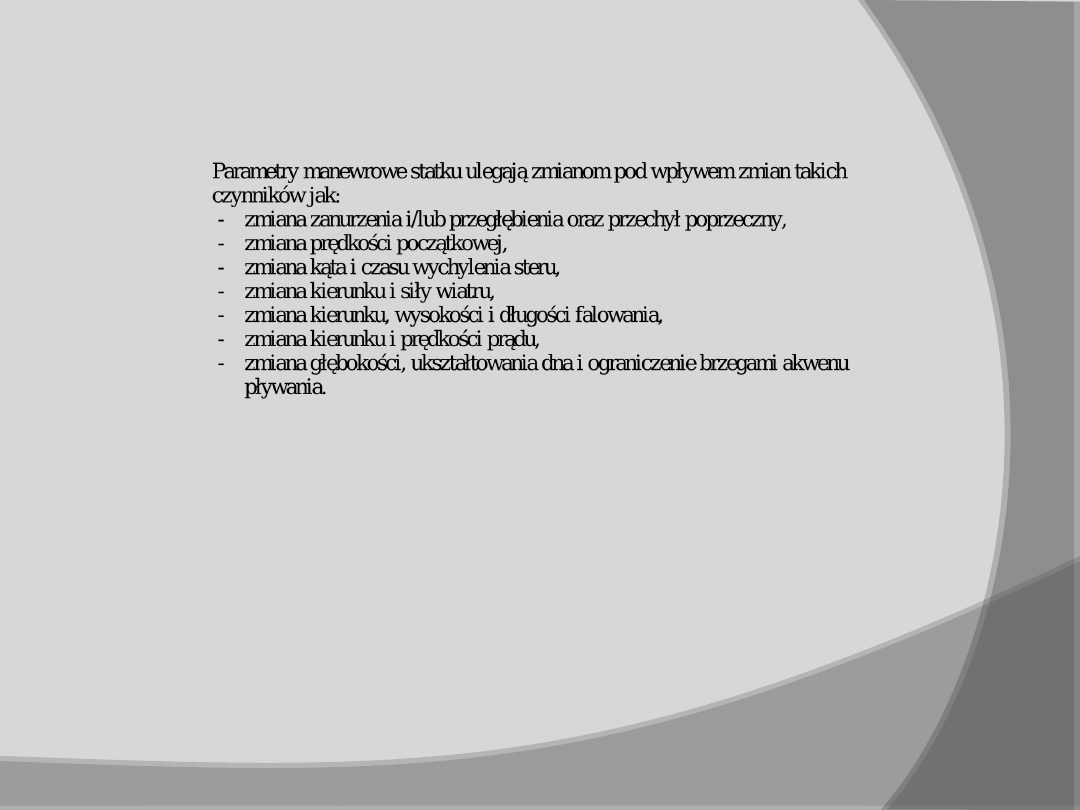

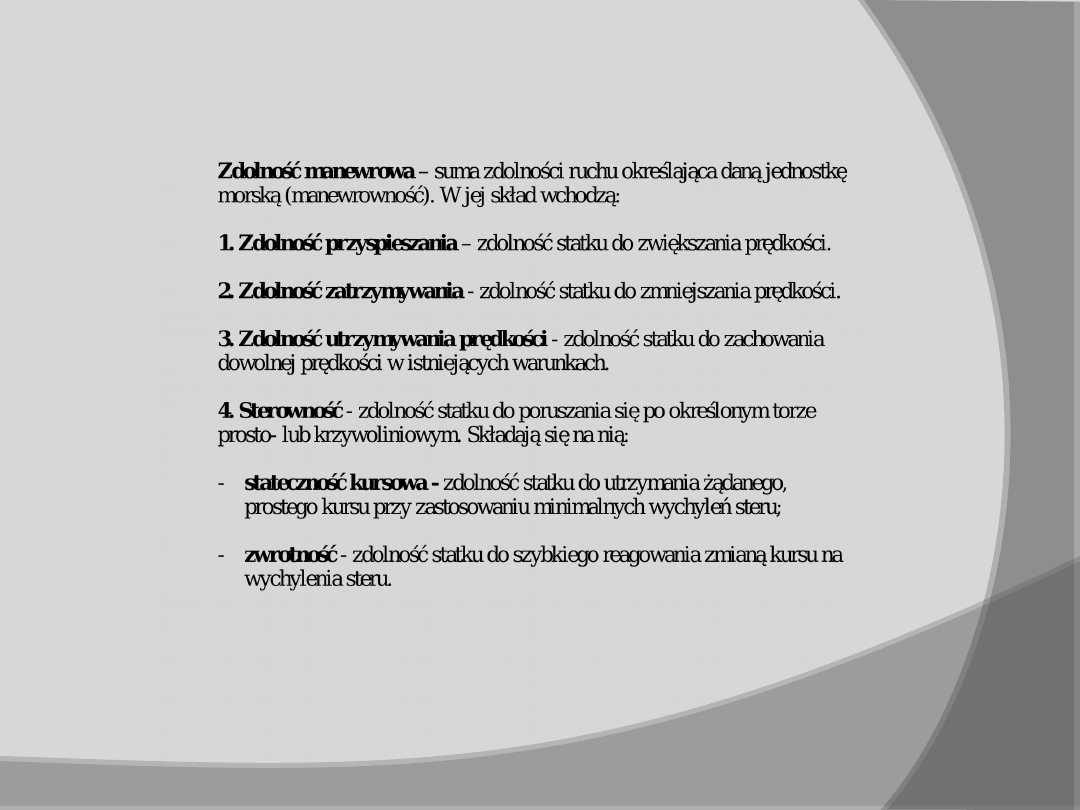

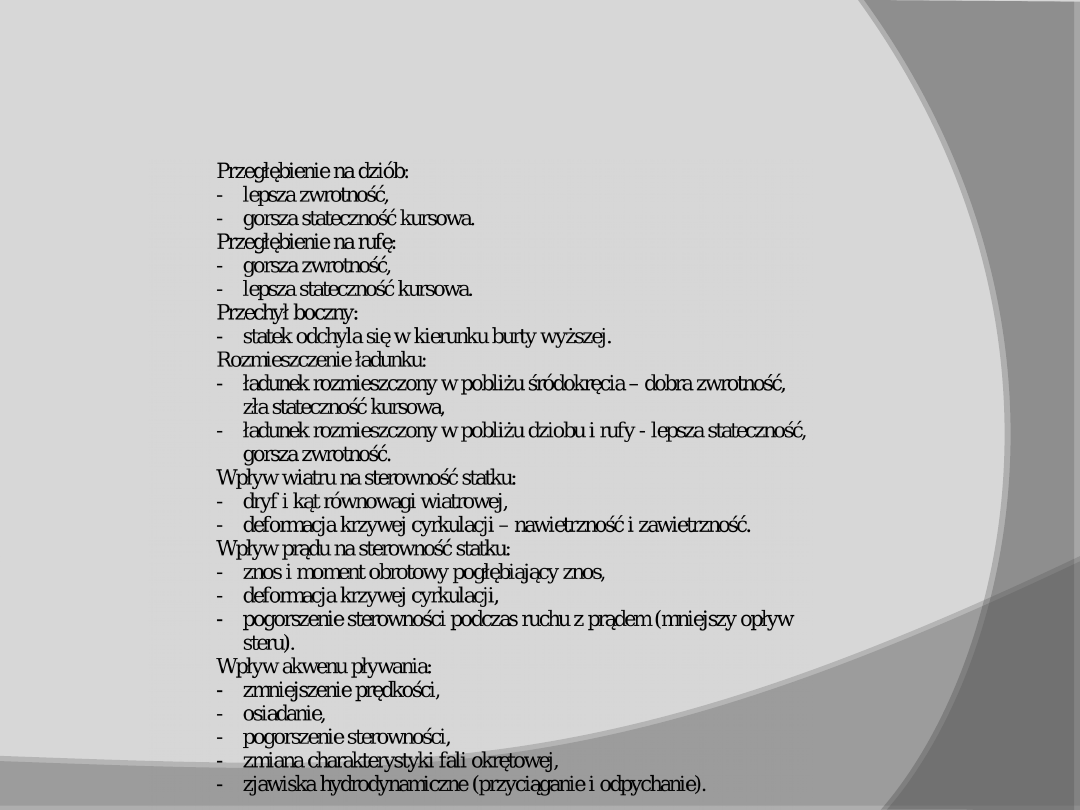

Cechy manewrowe

background image

Cechy manewrowe

background image

Cechy manewrowe

background image

Cechy manewrowe

background image

Cechy manewrowe

background image

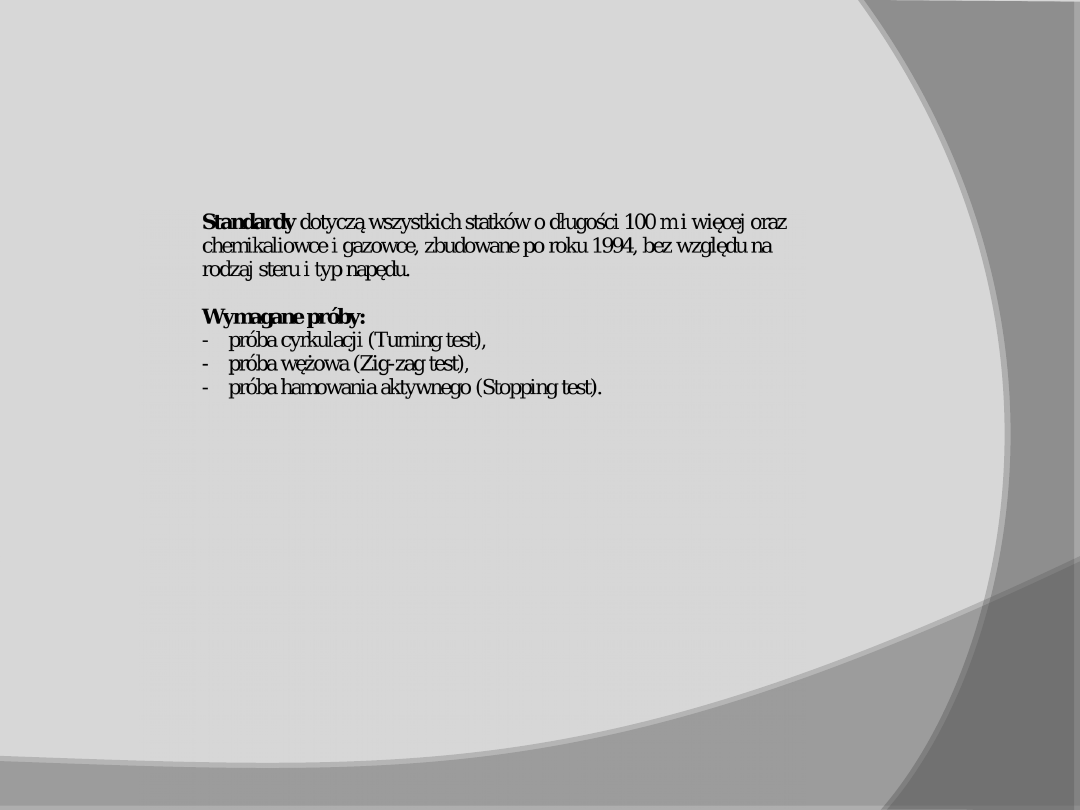

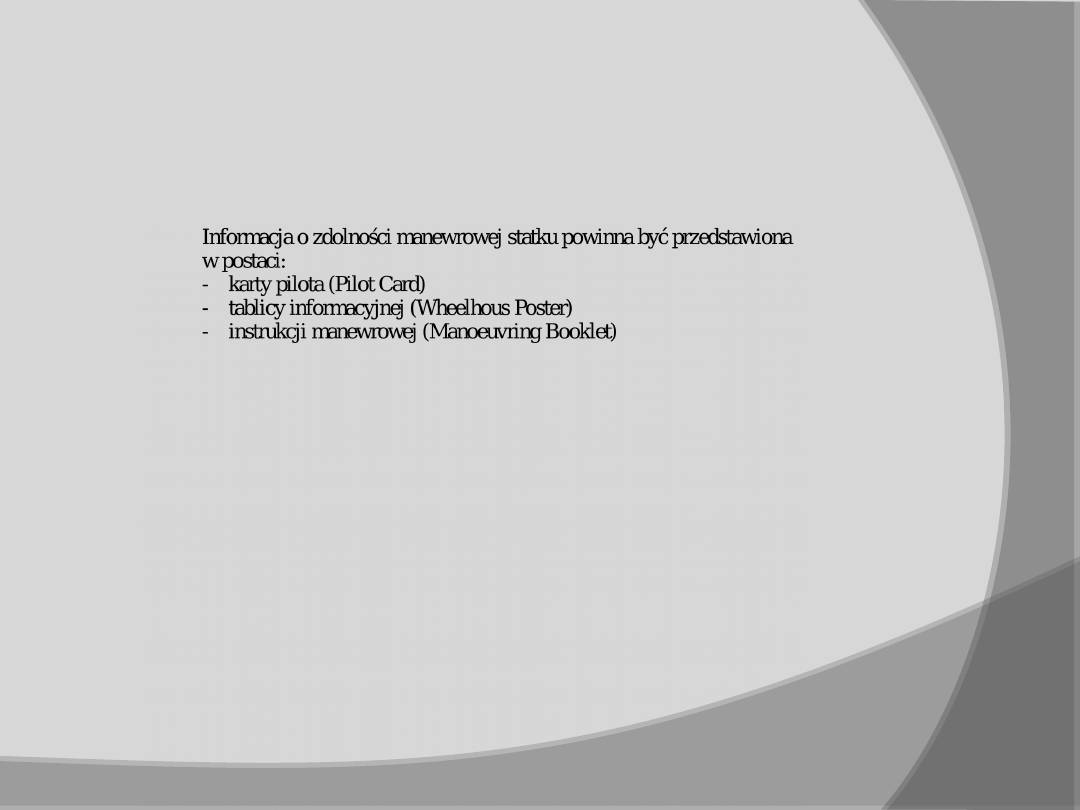

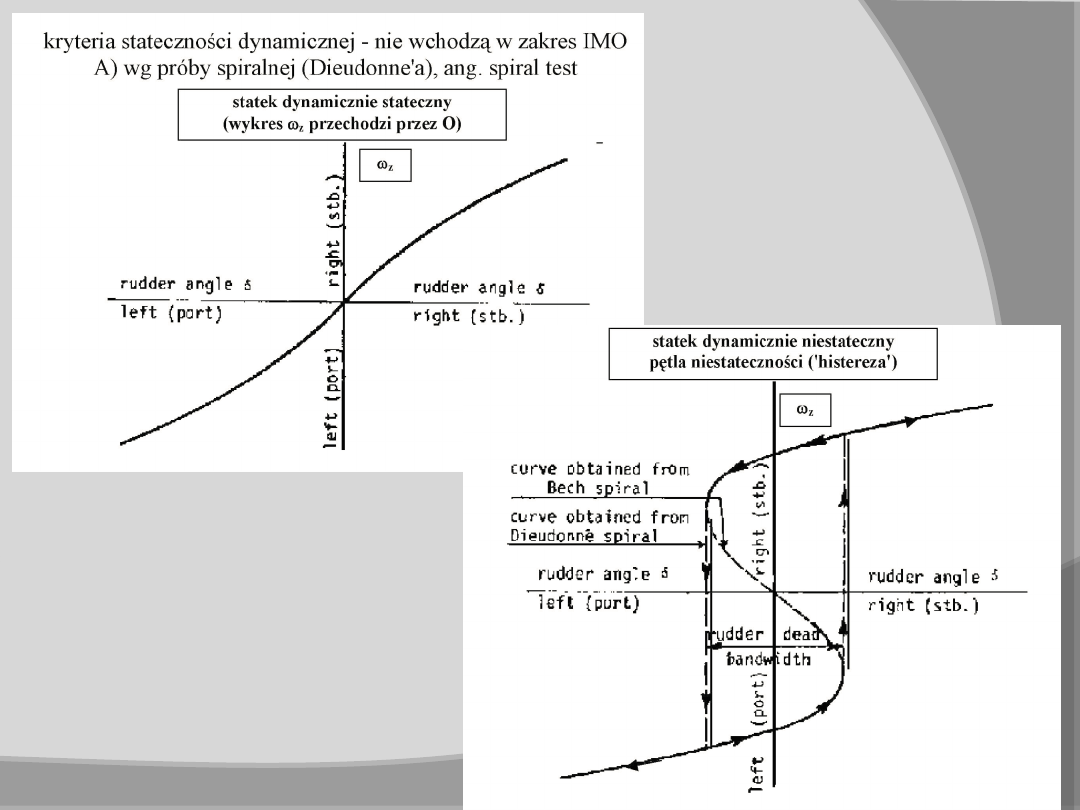

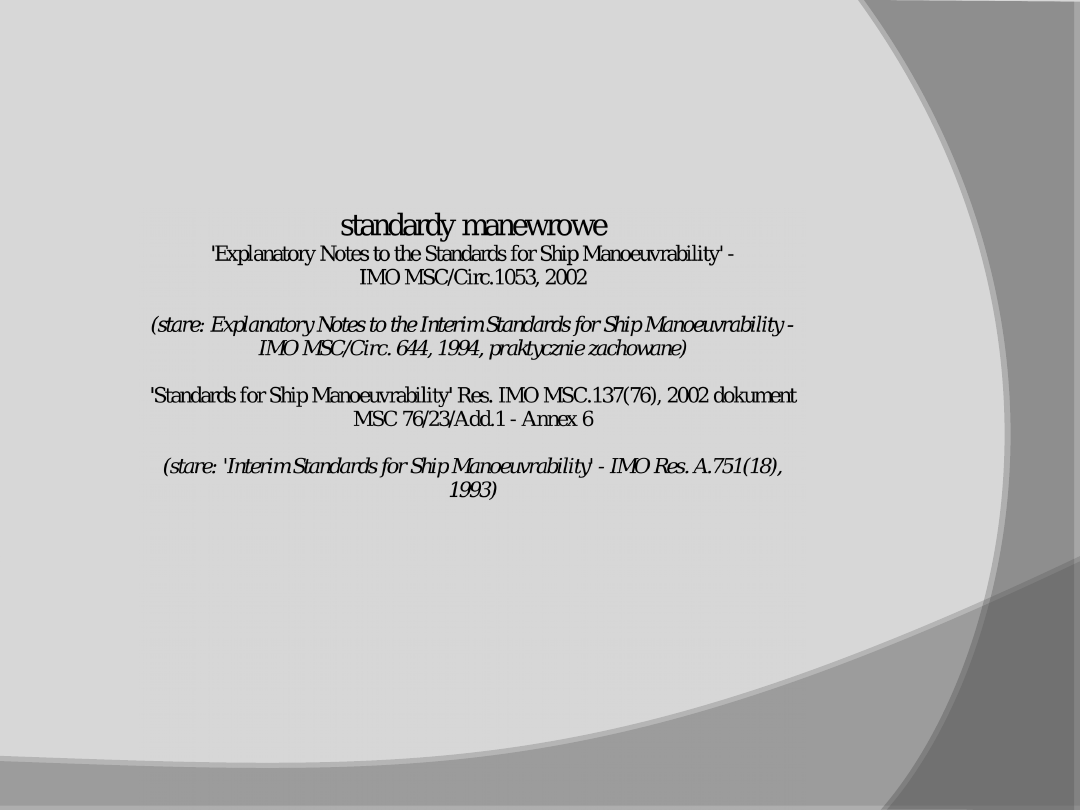

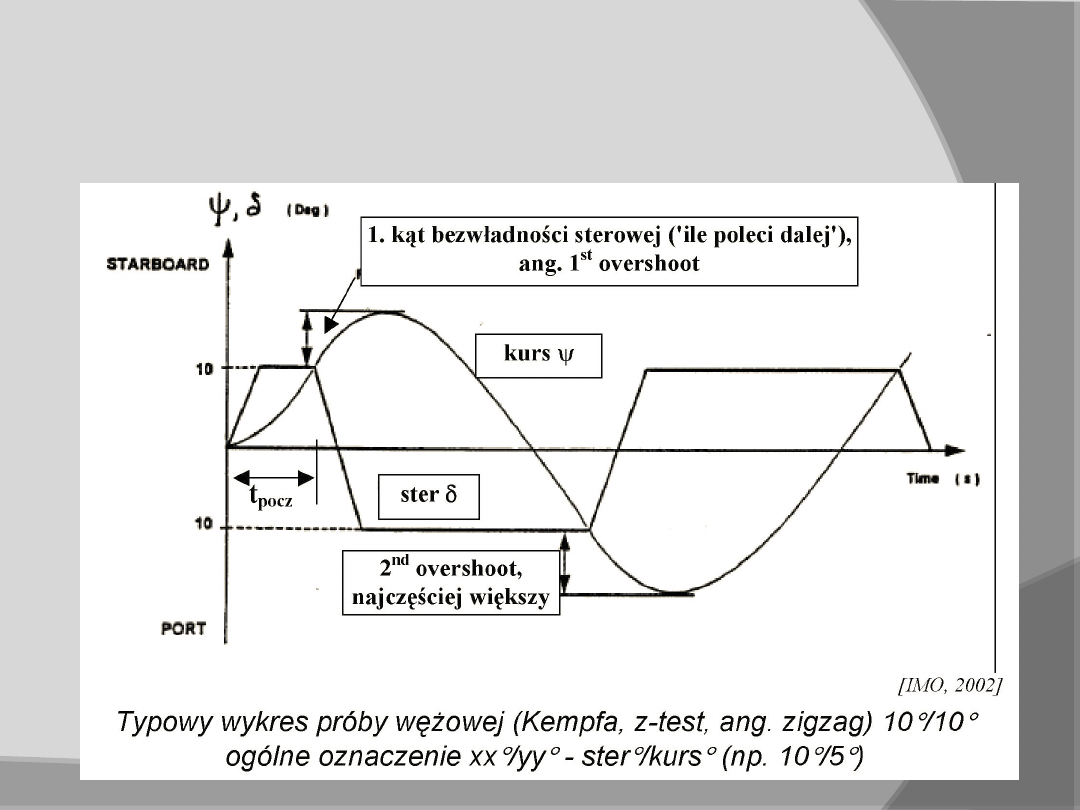

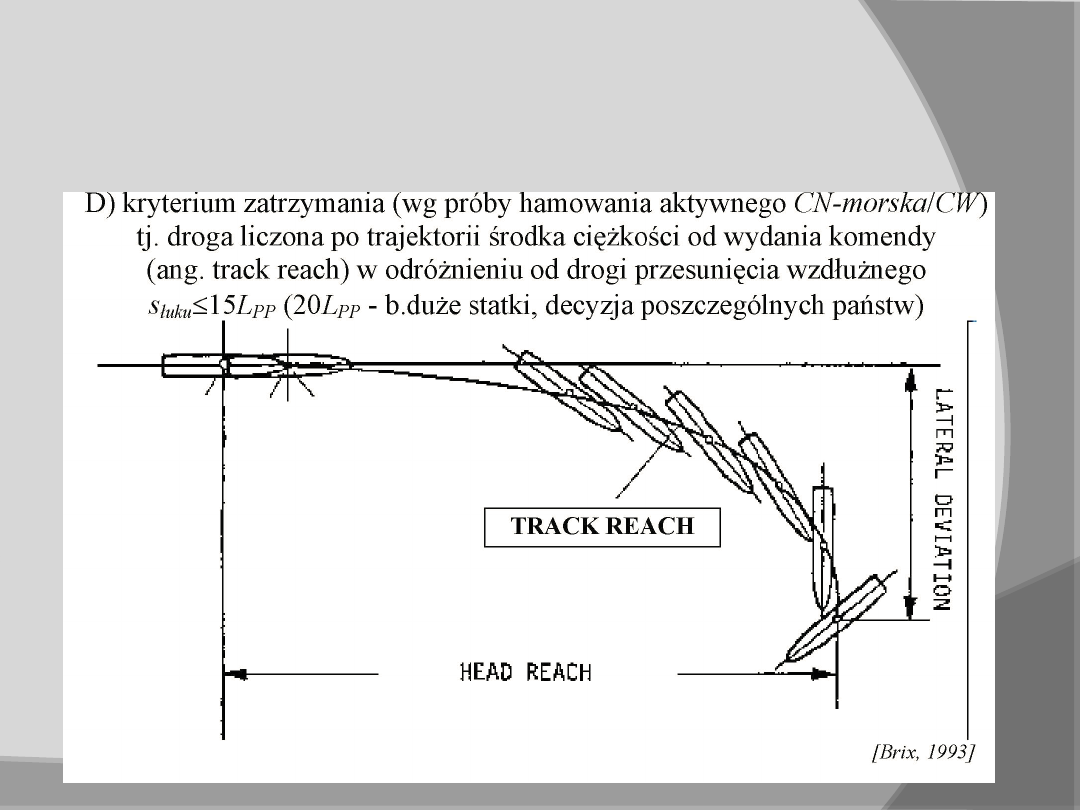

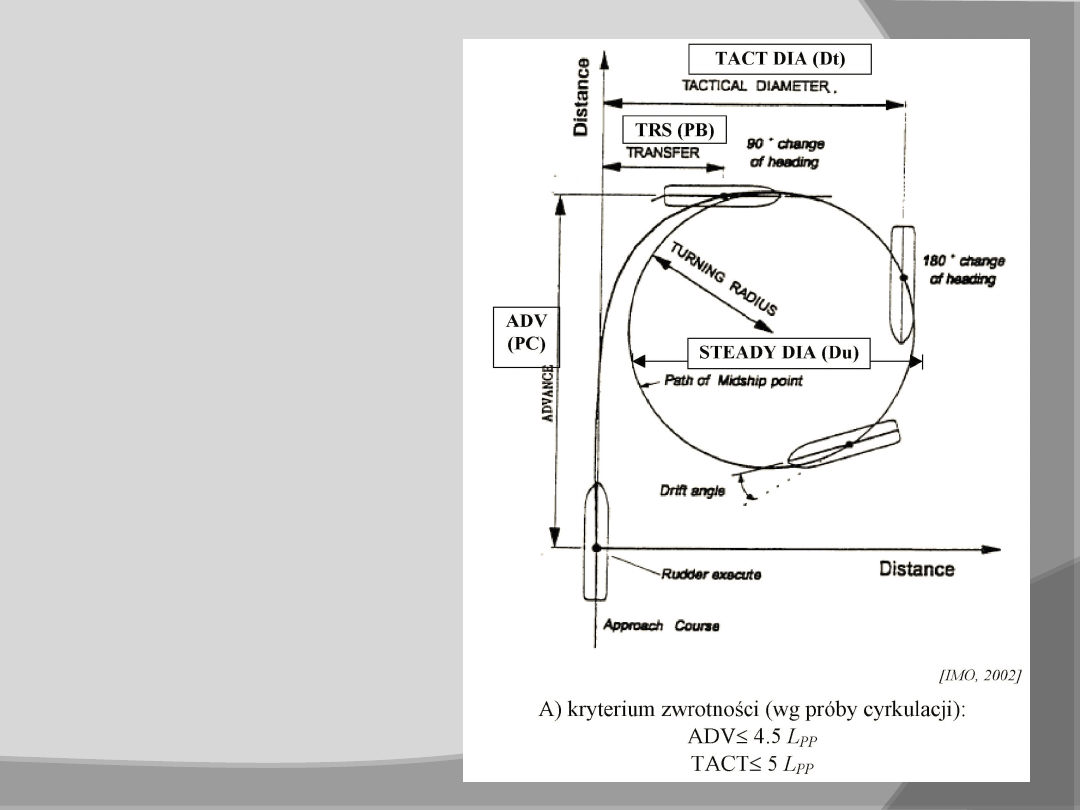

Standardy manewrowe i
informacje IMO

background image

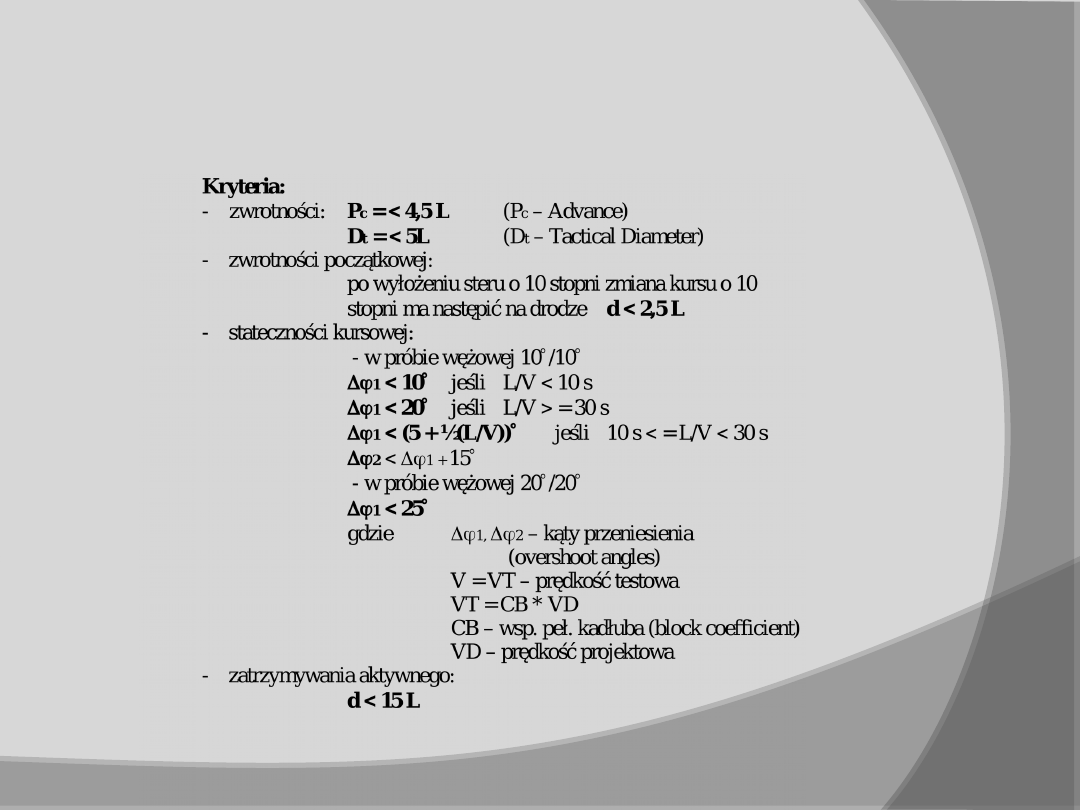

Standardy manewrowe i
informacje IMO

background image

Standardy manewrowe i
informacje IMO

background image

Standardy manewrowe i
informacje IMO

background image

Standardy
manewrow
e i
informacje
IMO

background image

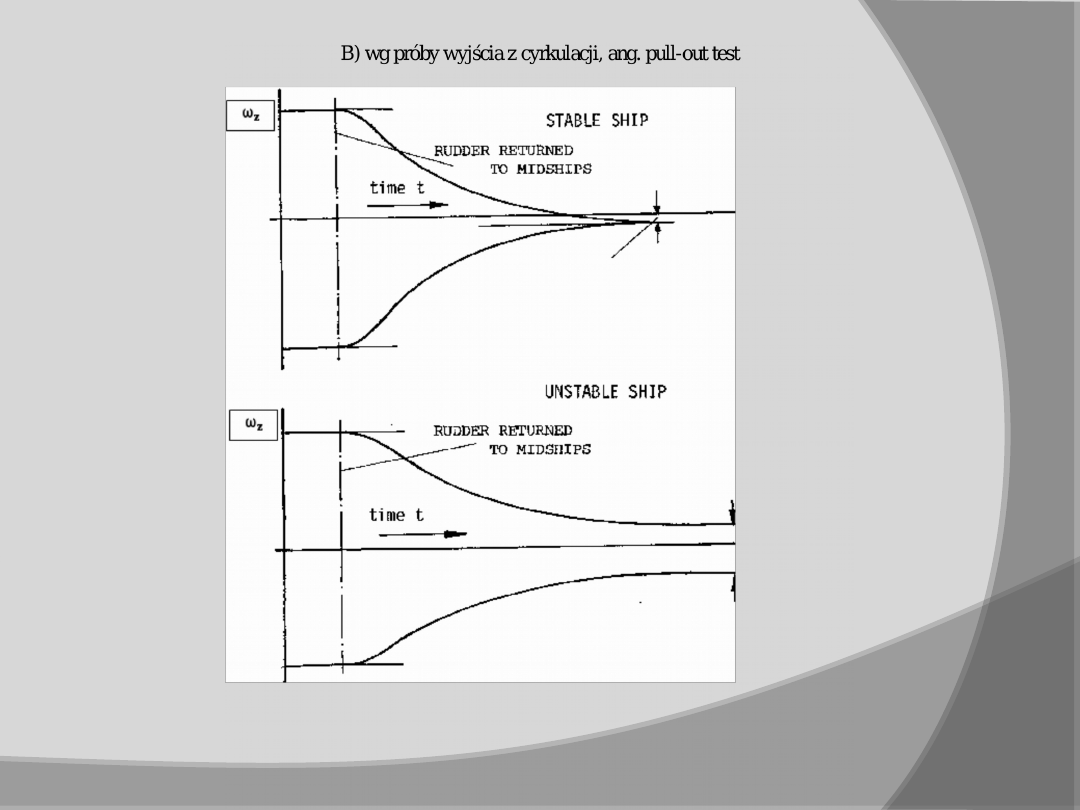

Standardy manewrowe i
informacje IMO

background image

Standardy manewrowe i
informacje IMO

background image
background image
background image

Koniec
