POMIARY PRZEMIESZCZEŃ

I ODKSZTAŁCEŃ BUDOWLI

background image

SPIS TREŚCI

1.

Podstawa prawna pomiarów przemieszczeń i odkształceń.

2.

Przemieszczenie.

3.

Ogólna klasyfikacja przemieszczeń.

4.

Odkształcenie.

5.

Metody pomiarów.

6.

Dokumentacja.

7.

Urządzenia pomiarowo – kontrolne do pomiarów względnych.

8.

Badanie przemieszczeń skarp.

9.

Inklinometr.

10.

Szczelinomierz.

11.

Bibliografia.

background image
background image

PODSTAWA PRAWNA

POMIARÓW PRZEMIESZCZEŃ

I ODKSZTAŁCEŃ

ROZPORZĄDZENIE MINISTRA GOSPODARKI

PRZESTRZENNEJ l

BUDOWNICTWA

Z dnia 21 lutego 1995r., w sprawie rodzaju i zakresu opracowań

geodezyjno-kartograficznych oraz czynności geodezyjnych
obowiązujących w budownictwie (Dz. U Nr 25. poz. 133 §18.1,
§18.2).

background image

PRZEMIESZCZENIE

Przemieszczenie  jest to to zmiana położenia

punktów obiektu



bez zmiany kształtu

(wzajemnych odległości punktów badanych).

W interpretacji geometrycznej to translacje i

obroty.

background image
background image

OGÓLNA KLASYFIKACJA

PRZEMIESZCZEŃ

Bezwzględne  wyznaczane w układach odniesień,

spełniających kryterium stałości.

Względne wyznaczane w odniesieniu do punktów

układu związanego z badanym obiektem.

background image
background image

ODKSZTAŁCENIE

Odkształcenie  jest zmianą położenia punktów

obiektu



wynikającą



ze zmiany kształtu.

W ocenie geometrycznej to zmiana skali,

skręcenie, wyboczenie, ugięcie

background image

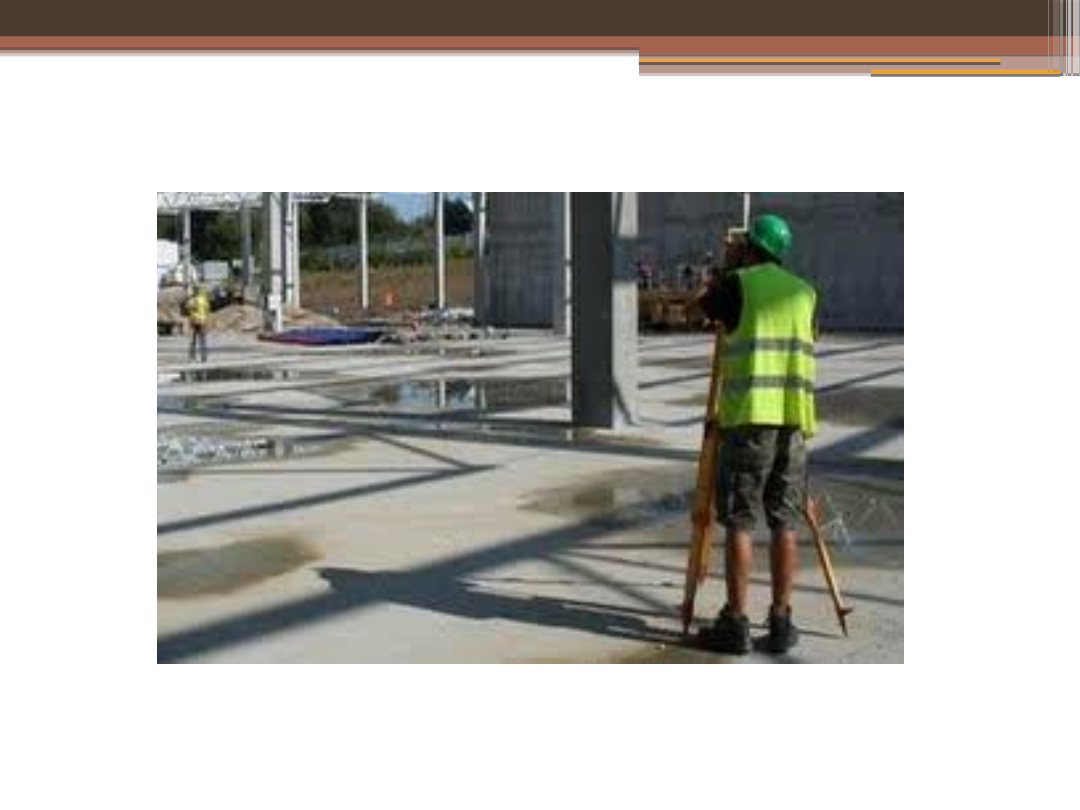

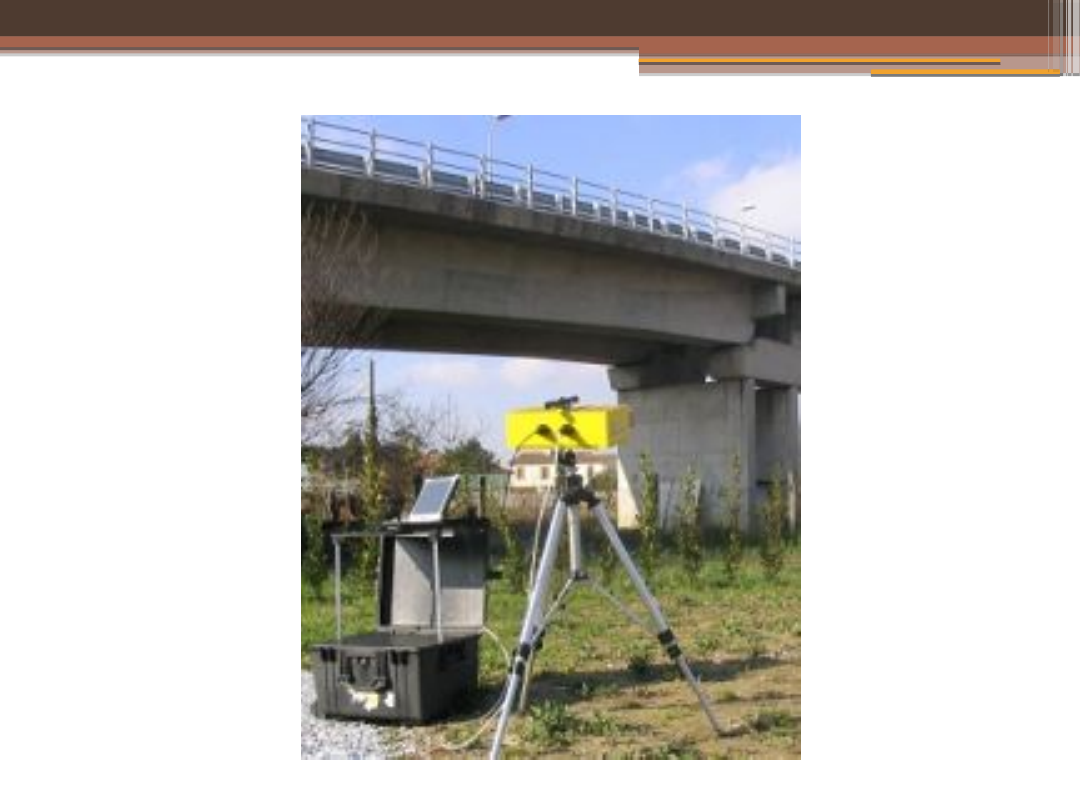

METODY POMIARÓW

Przemieszczenia pionowe:

metoda niwelacji geometrycznej,
metoda niwelacji trygonometrycznej

Przemieszczenia poziome:

Metoda powierzchniowej sieci kątowej,
Metoda sieci kątowo - liniowej,
Metoda stałej prostej,
Metoda bezpośredniego rzutowania,
Metoda niwelacji bocznej,
Metoda kątowych wcięć w przód,
Metoda biegunowa,

W sieci niwelacyjnej zakłada się ciągi łączące punkty kontrolne i

kontrolowane.

background image
background image

DOKUMENTACJA

1.

Dokumentacja pomiarów przemieszczeń i odkształceń powinna
obejmować:

projekty badań przemieszczeń i odkształceń,
program stabilizacji i wykonania pomiarów przemieszczeń i
odkształceń,
dokumentację wykonawczą dotyczącą p. 1, 2 i 3,
obliczenia okresowe i ich wyniki (w postaci liczbowej i graficznej),
opracowania interpretacyjne,
protokoły uzgodnień i posiedzeń dotyczących kontroli bezpieczeństwa
obiektu, związane z wyznaczeniem przemieszczeń i odkształceń.

2.

Dokumentację wymienioną w ust. 1 należy przechowywać przez cały
okres eksploatacji obiektu.
Za przechowywanie tej dokumentacji odpowiada w okresie budowy
inspektor nadzoru inwestorskiego, a w okresie eksploatacji - inspektor
nadzoru eksploatacyjnego.

background image

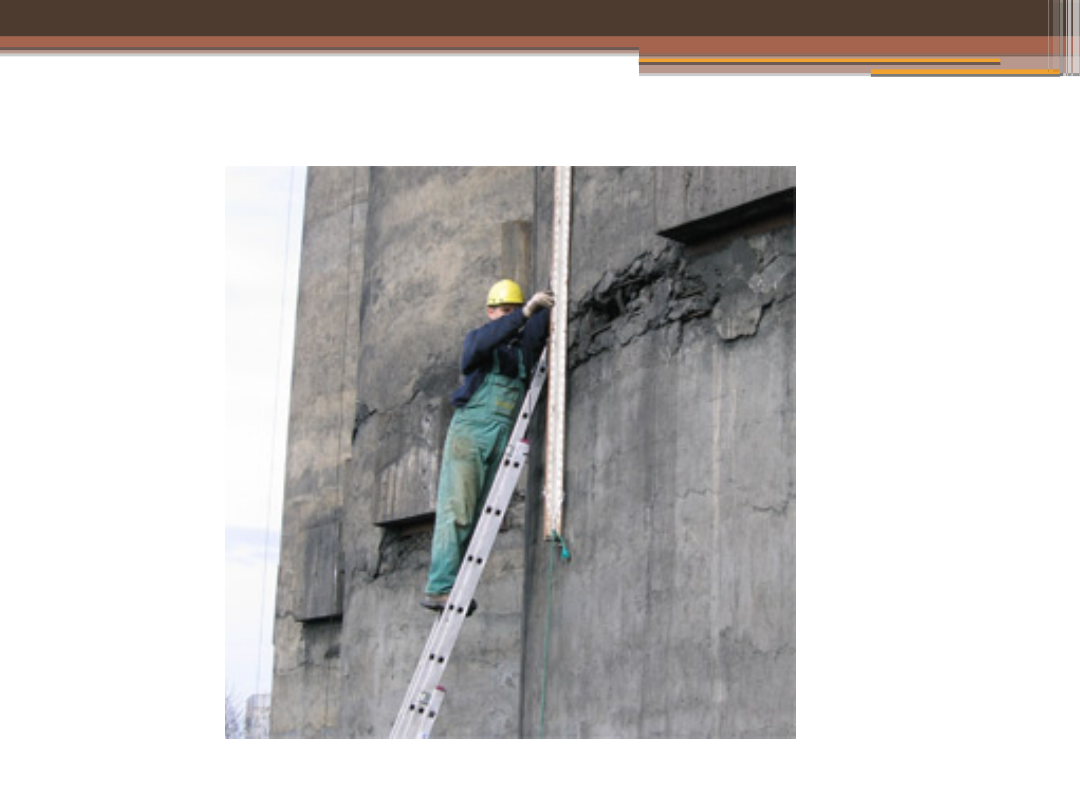

URZĄDZENIA POMIAROWO – KONTROLNE

DO POMIARÓW WZGLĘDNYCH

tensometry i czujniki zegarowe (mechaniczne i elektroniczne),
dylatometry i szczelinomierze,
klinometry i pochyłomierze,
pionowniki i piony mechaniczne,
wahadła.

Urządzenia mogą być zamontowane na stałe lub przemieszczane w

miejsca punktów kontrolowanych na czas pomiarów.

W obiektach zamkniętych takich jak zapory, jazy prowadzone jest

ciągłe monitorowanie wskazań urządzeń pomiarowych.

background image

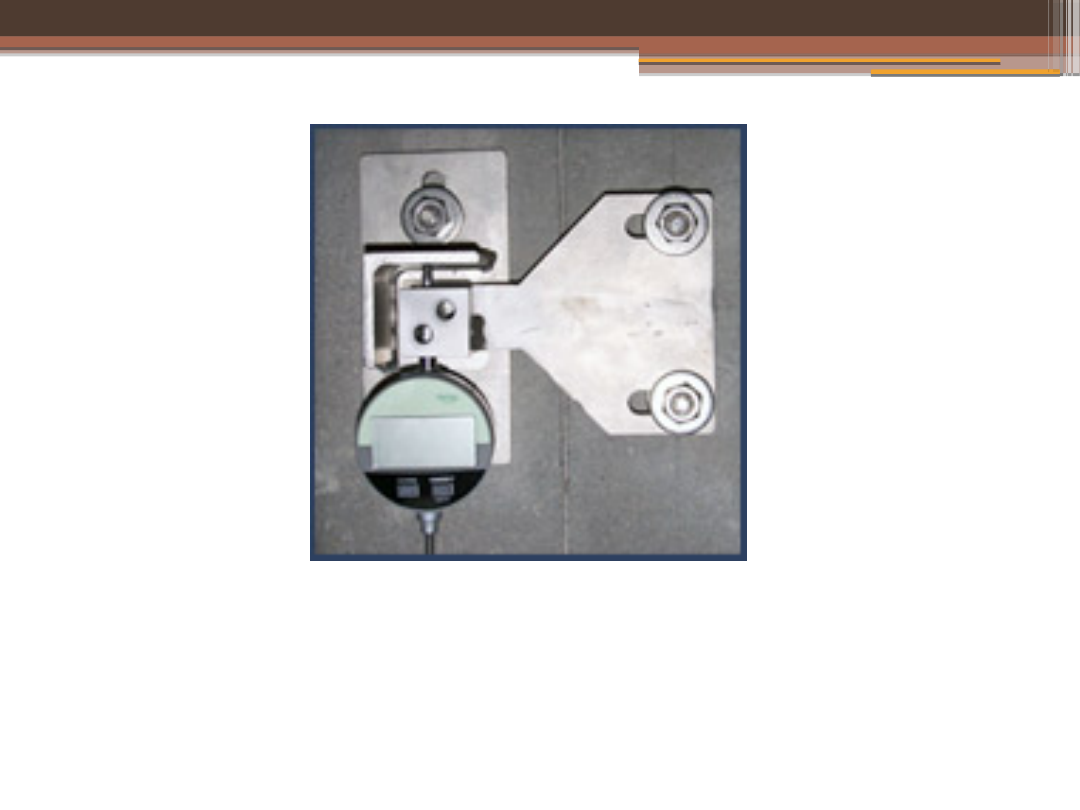

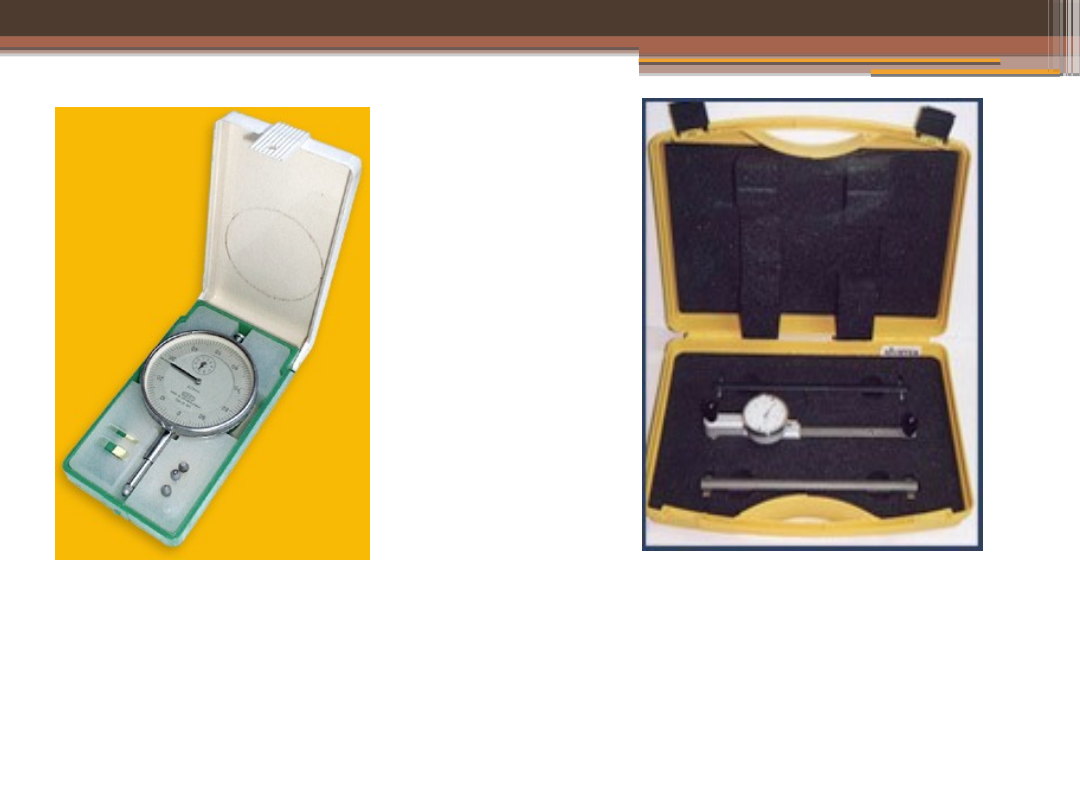

Czujnik zegarowy i szczelinomierz do pomiaru

wydłużenia

background image

Szczelinomierz mechaniczny, stały

background image

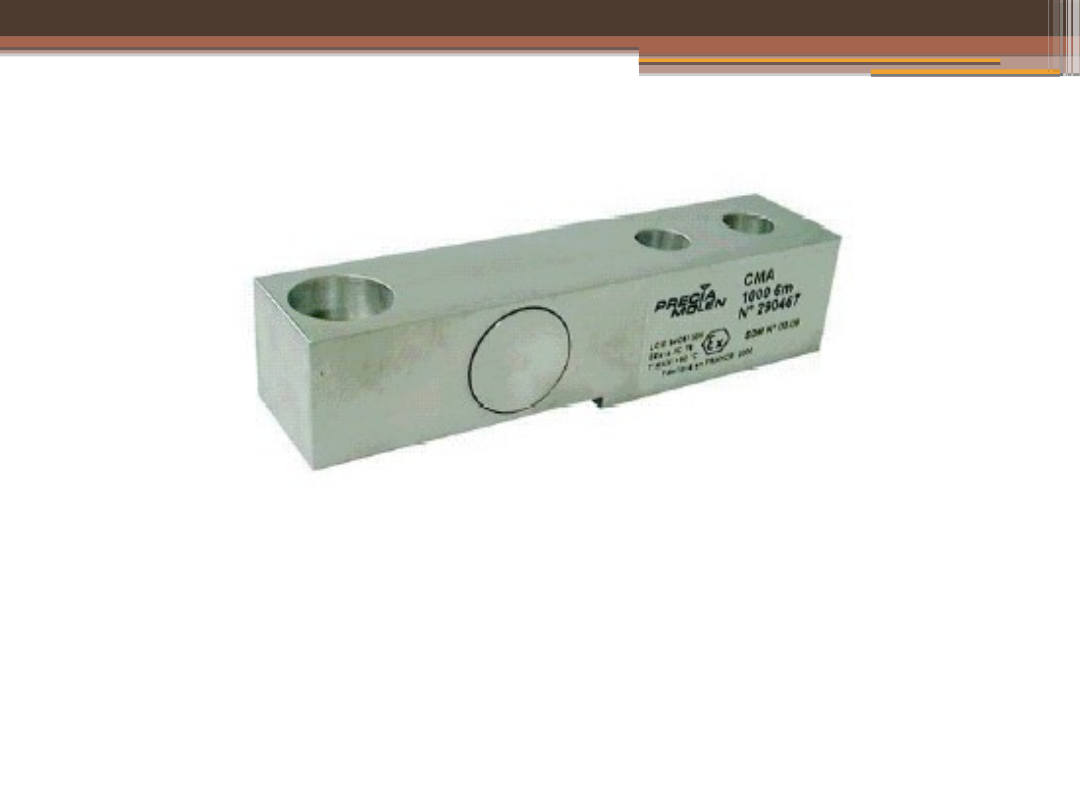

Tensometr do montowania w dylatometrach

background image

Pochyłomierz

background image

BADANIE PRZEMIESZCZEŃ

SKARP

Ocena stateczności skarp i zboczy na podstawie pomiarów

inklinometrycznych.

Celem pomiarów inklinometrycznych jest stwierdzenie czy i w

jakim stopniu badany teren polega deformacjom, w
szczególności ruchom osuwiskowym.

Pomiary są prowadzone w otworach wykonanych na

niestatecznych zboczach naturalnych i sztucznych,
skarpach, obwałowaniach- gdy konieczne jest określenie
wielkości i prędkości deformacji, bądź na obiektach
statecznych, które mogą (potencjalnie) ulegać ruchom
osuwiskowym.

background image

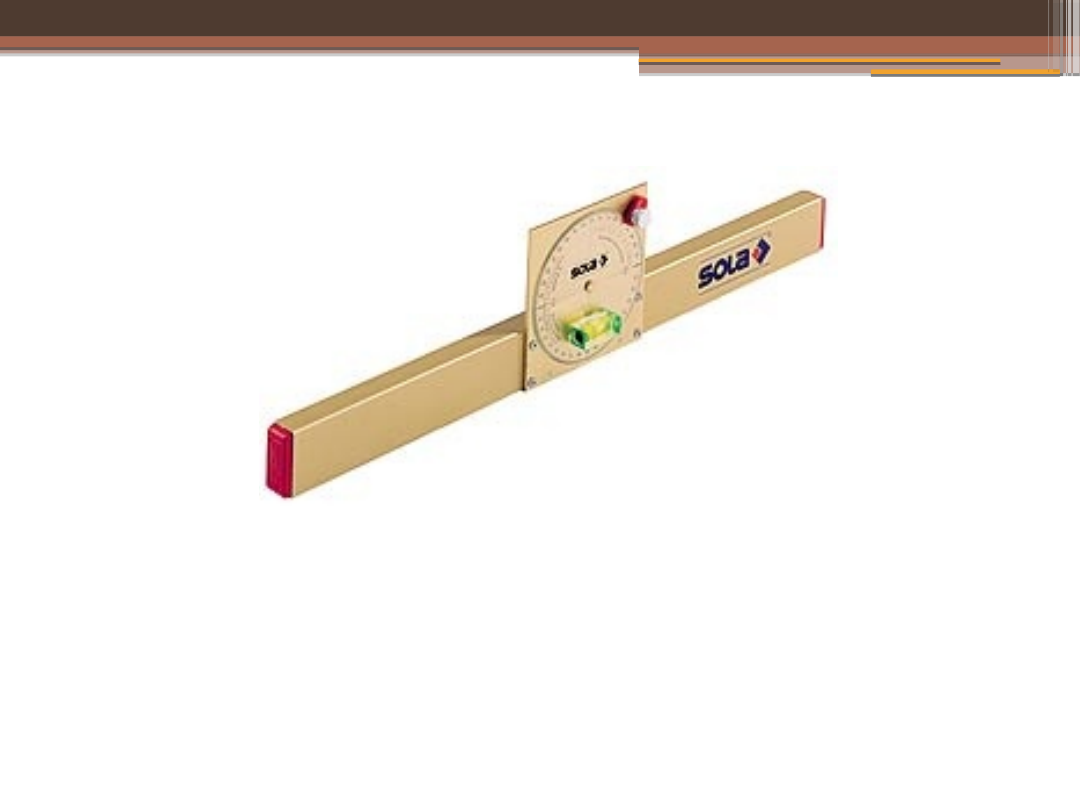

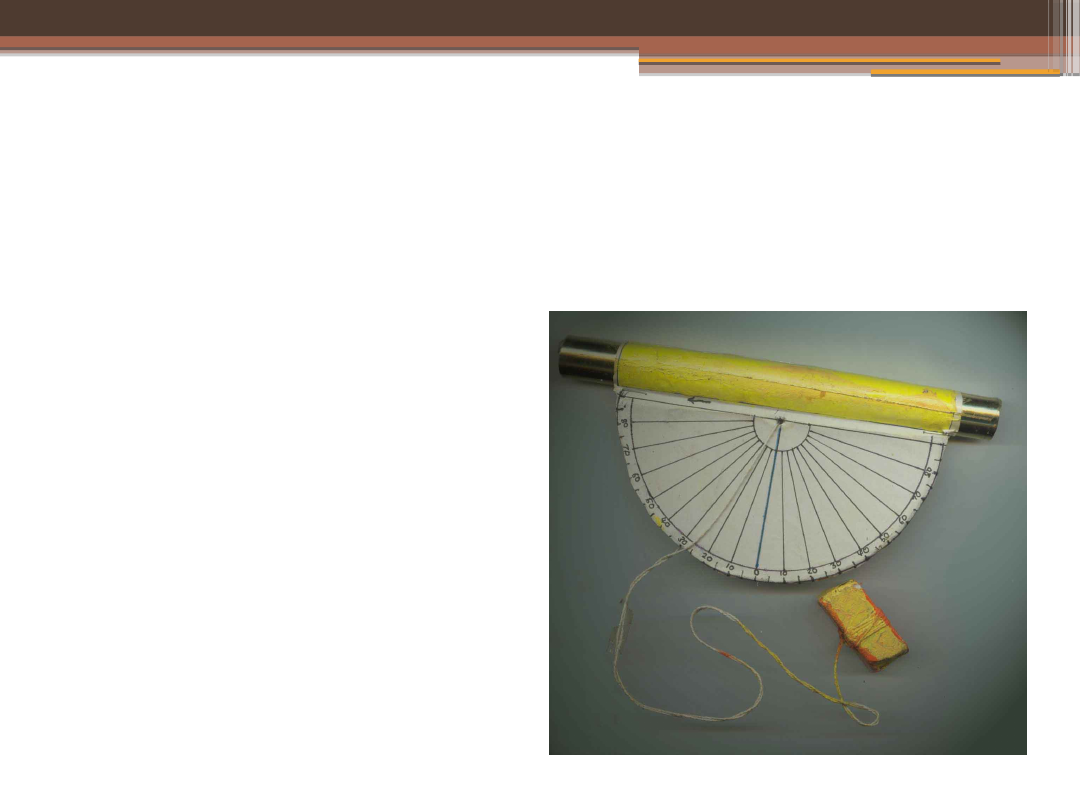

INKLINOMETR

Inklinometr to rodzaj

przyrządu, obecnie
najczęściej
elektronicznego czujnika,
służącego do określania
kąta wychylenia
dowolnych obiektów od
pionu wyznaczonego przez
siłę grawitacji ziemskiej.

background image

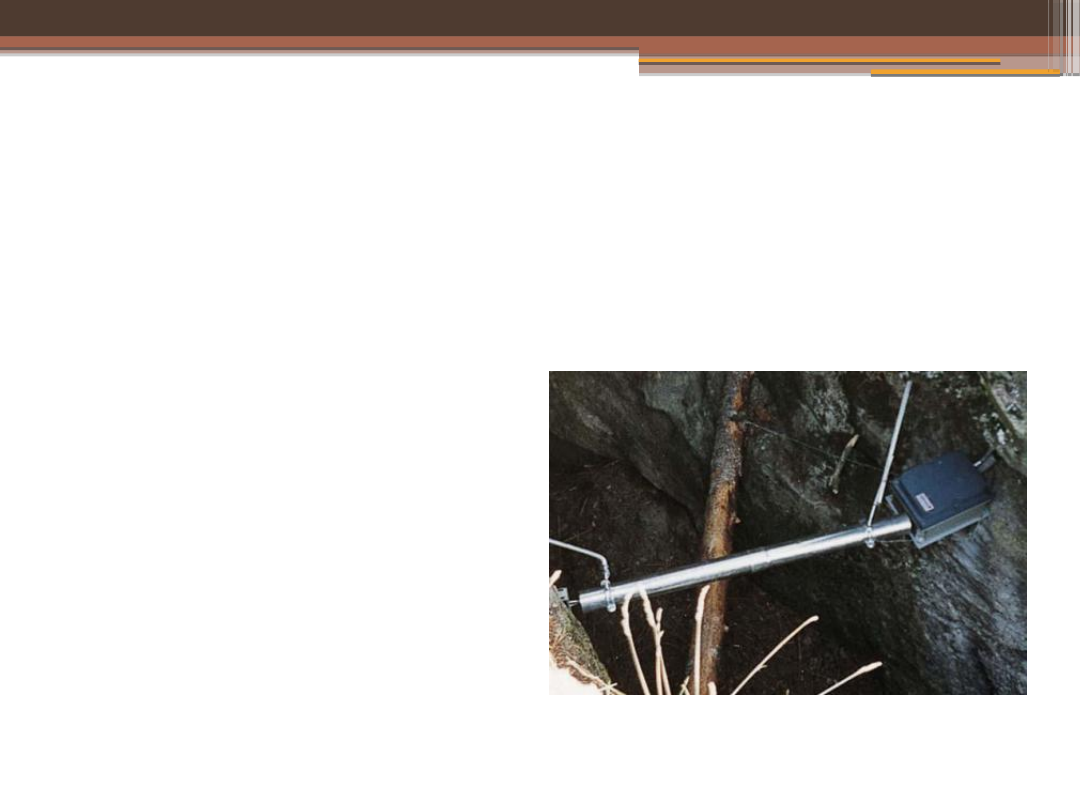

SZCZELINOMIERZ

Szczelinomierz strunowy

pozwala na monitorowanie
zmiany odległości między
dwoma zakotwiczonymi
punkty znajdującymi się
od siebie w odległości do
30 m.

Typowe zastosowania do
pomiarów dużych
przemieszczeń związanych
z osuwiskami,
monitoringiem pęknięć
skał i ziemi.

background image

BIBLIOGRAFIA
