WŁAŚCIWOŚCI CEMENTÓW

WIELOSKŁADNIKOWYCH CEM V Z

DUŻĄ ILOŚCIĄ DODATKÓW

MINERALNYCH

Emil Rejer

Klaudia Kartawik

Jolanta wieczorek

PLAN PREZENTACJI

1. Wprowadzenie
2. Właściwości cementów wieloskładnikowych
3. Trwałość betonu z cementów

wieloskładnikowych
3.1. Korozja siarczanowa
3.2. Woda morska
3.3. Karbonatyzacja
3.4. Środki odladzające

4. Wnioski
5. Bibliografia

CEMENT

• WYNALAZCA - JOSEPH ASPDIN
(1824R.- UZYSKANIE PATENTU)

• SKRÓCONA NAZWA – CEM

• ZGODNOŚĆ Z NORMĄ PN-EN 197-1

• SPOIWO HYDRAULICZNE

CEMENT

PODZIAŁ CEMENTÓW WG NORMY

PN-EN 197-1

•

W zależności od użytych surowców oraz
zastosowanych dodatków, zgodnie z normą PN-
EN 197-1 wyróżnia się następujące rodzaje
cementów:

•

CEM l Cement portlandzki

•

CEM II Cement portlandzki wieloskładnikowy

•

CEM III Cement hutniczy

•

CEM IV Cement pucolanowy

•

CEM V Cement wieloskładnikowy

OZNACZENIA DODATKÓW WG

NORMY PN –EN 197 -1

•

granulowany żużel wielkopiecowy - S

•

popiół lotny krzemionkowy - V

•

popiół lotny wapienny - W

•

łupek palony - T

•

pył krzemionkowy - D

•

pucolana naturalna - P

•

Pucolana naturalna wypalana -  Q

•

wapień L, L

•

R – wysoka wytrzymałość wczesna

•

N – normalna wytrzymałość wczesna

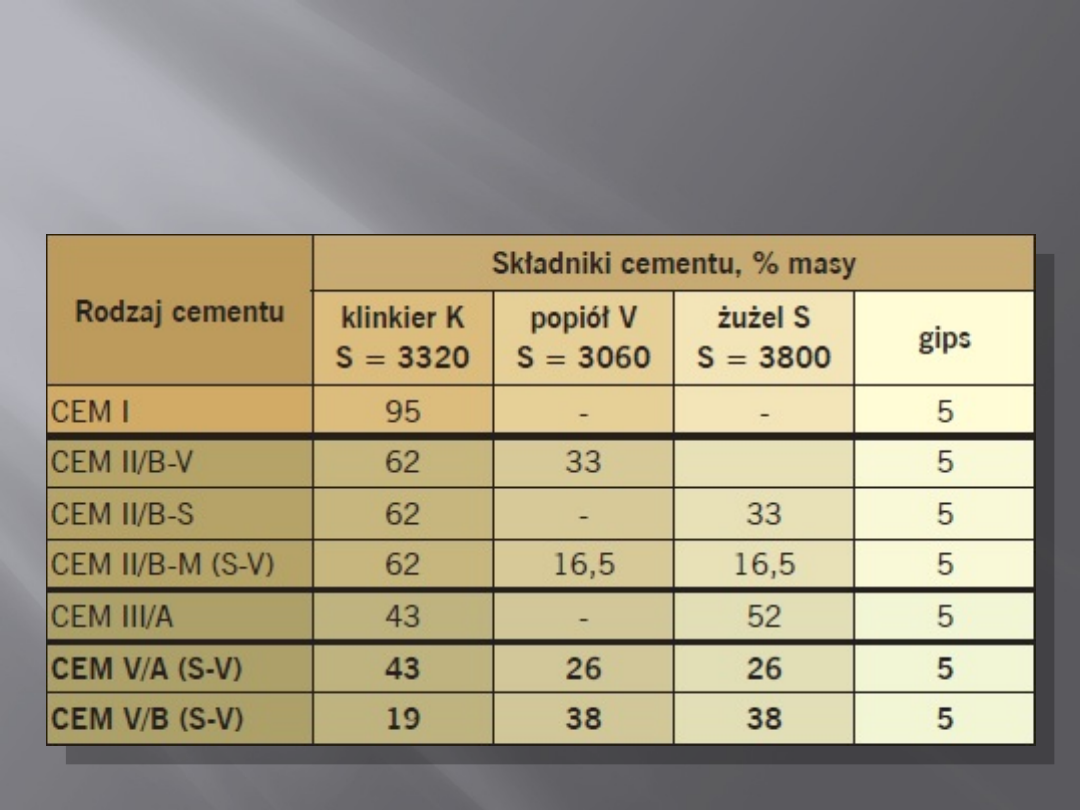

CEMENTY WYKORZYSTANE

W BADANIU

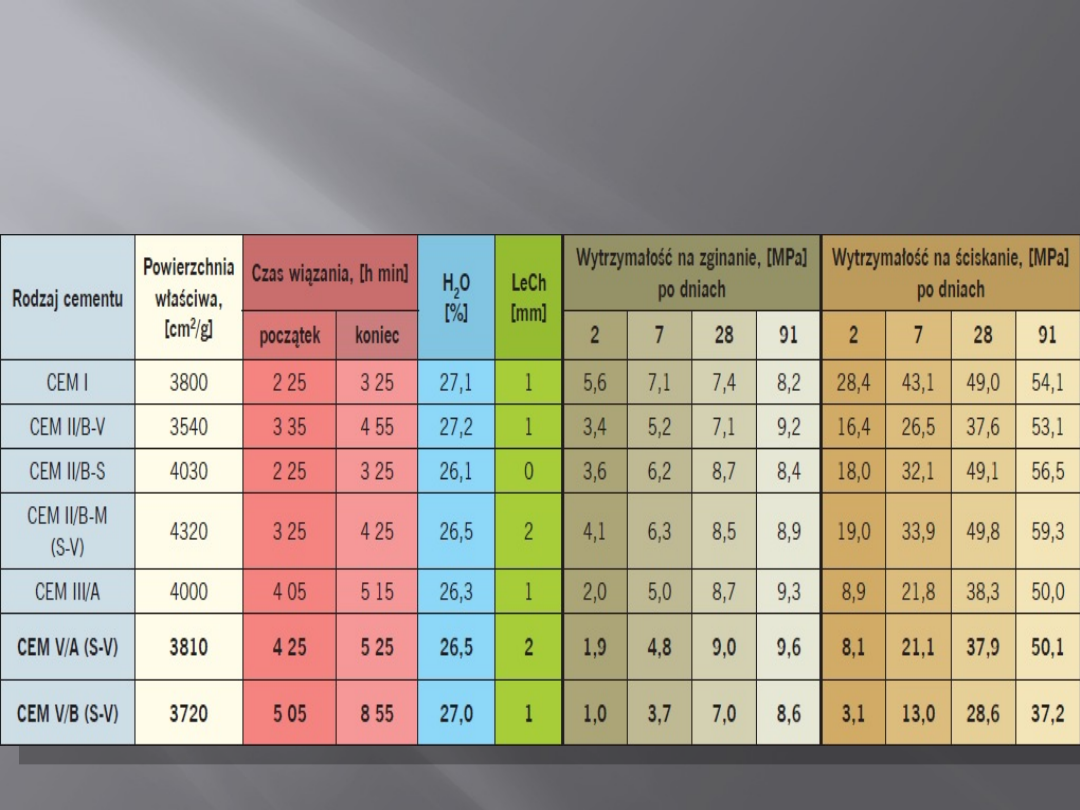

WŁAŚCIWOŚCI BADANYCH

CEMENTÓW

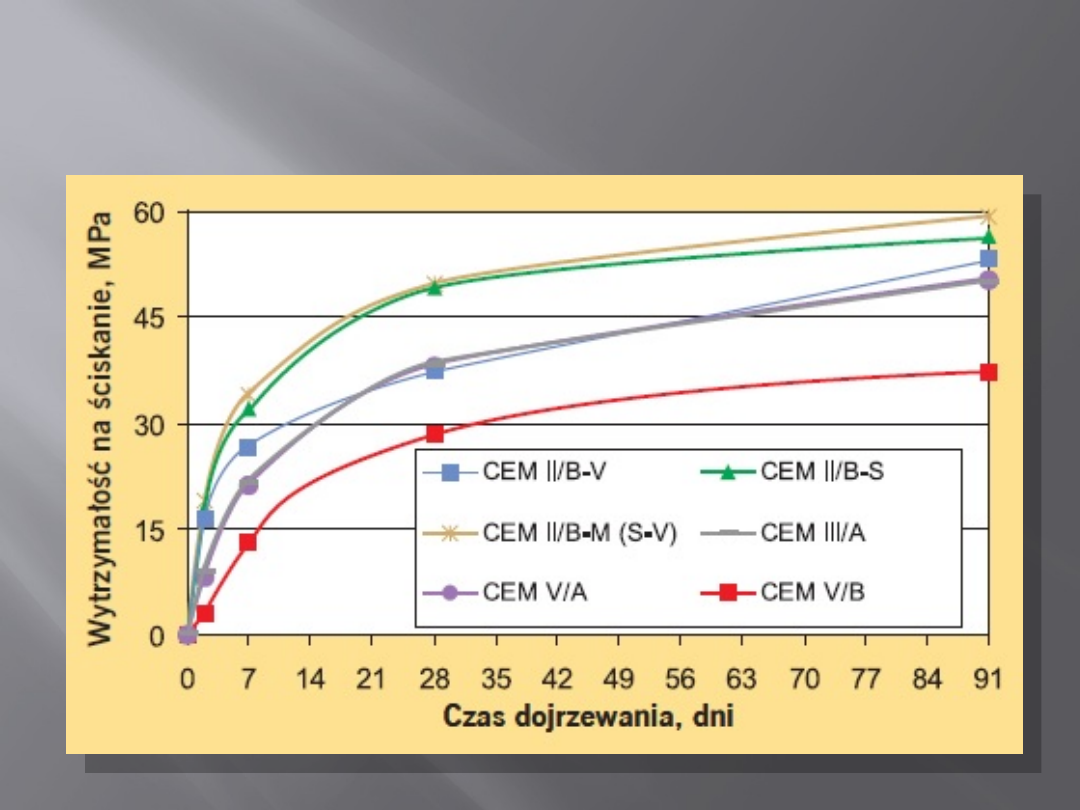

WŁAŚCIWOŚCI

BADANYCH CEMENTÓW

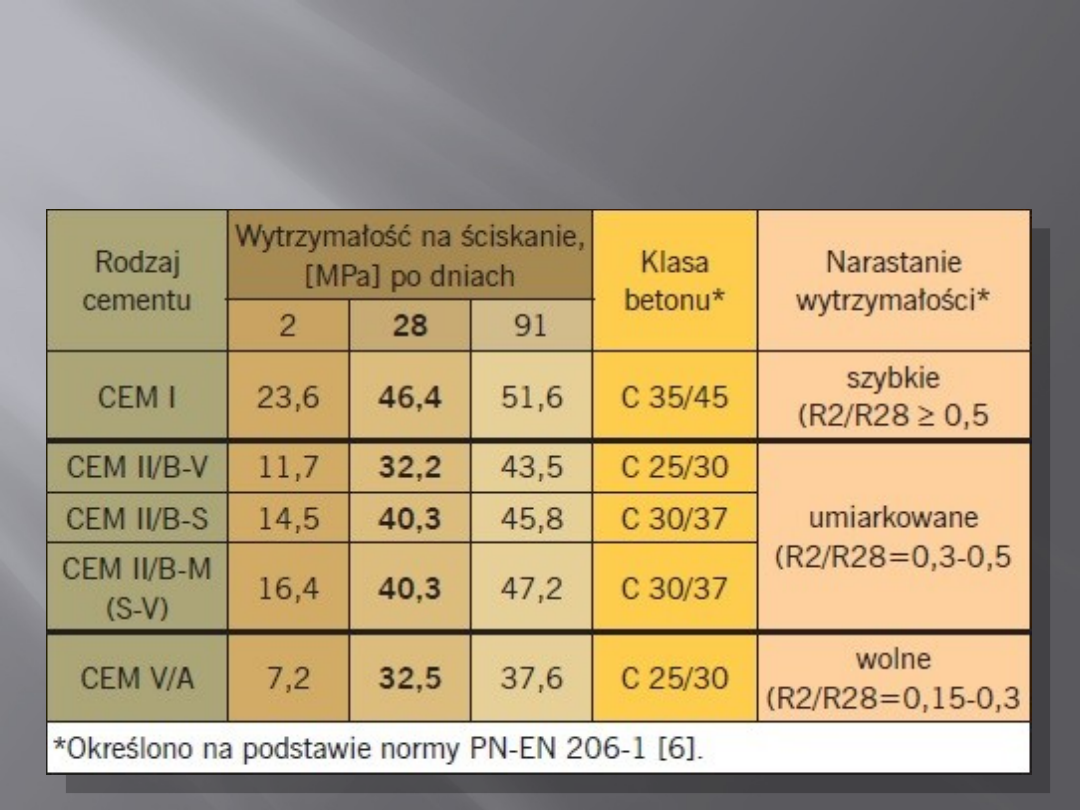

WŁAŚCIWOŚCI BETONU

ODPORNOŚĆ NA KOROZJĘ

SIARCZANOWĄ

•

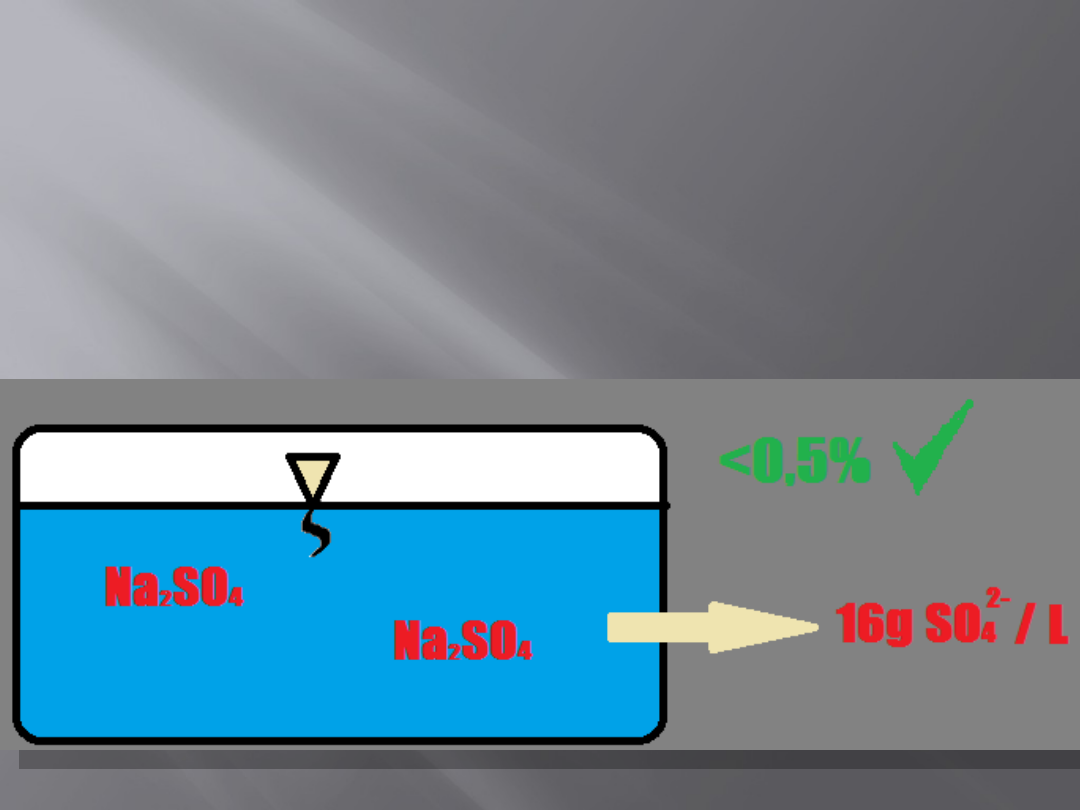

Metodyka

badań

•

Czym

jest korozja siarczanowa?

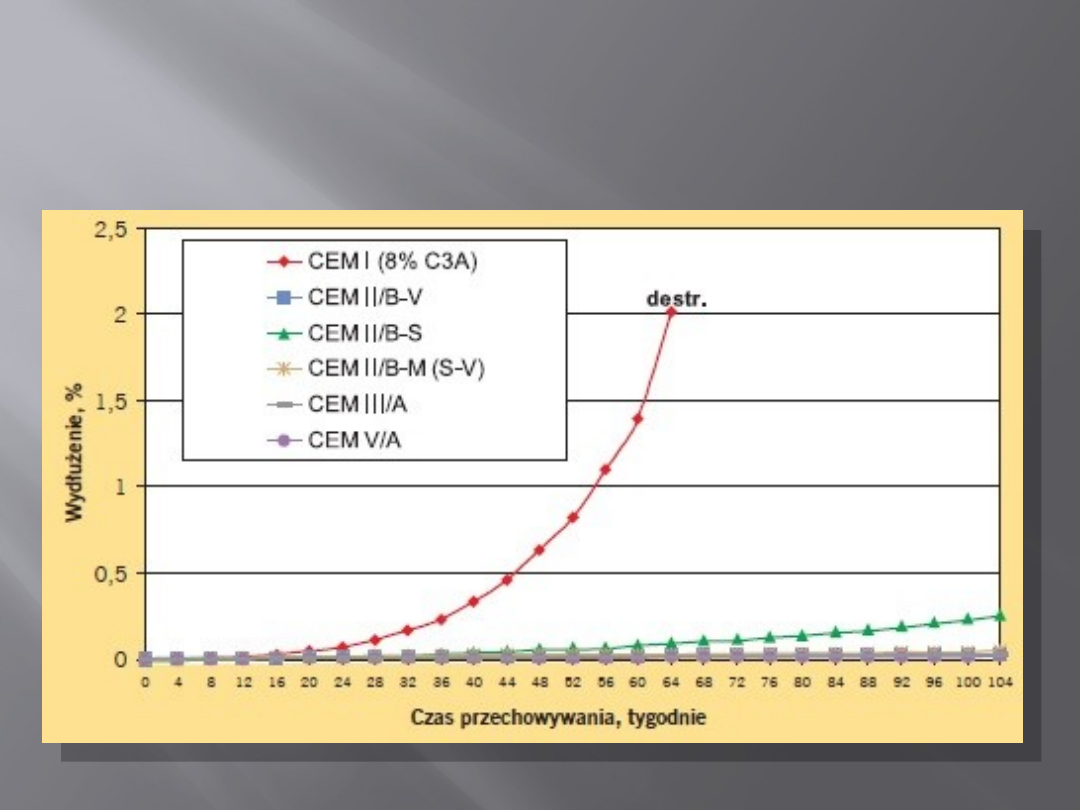

ODPORNOŚĆ NA KOROZJĘ

SIARCZANOWĄ

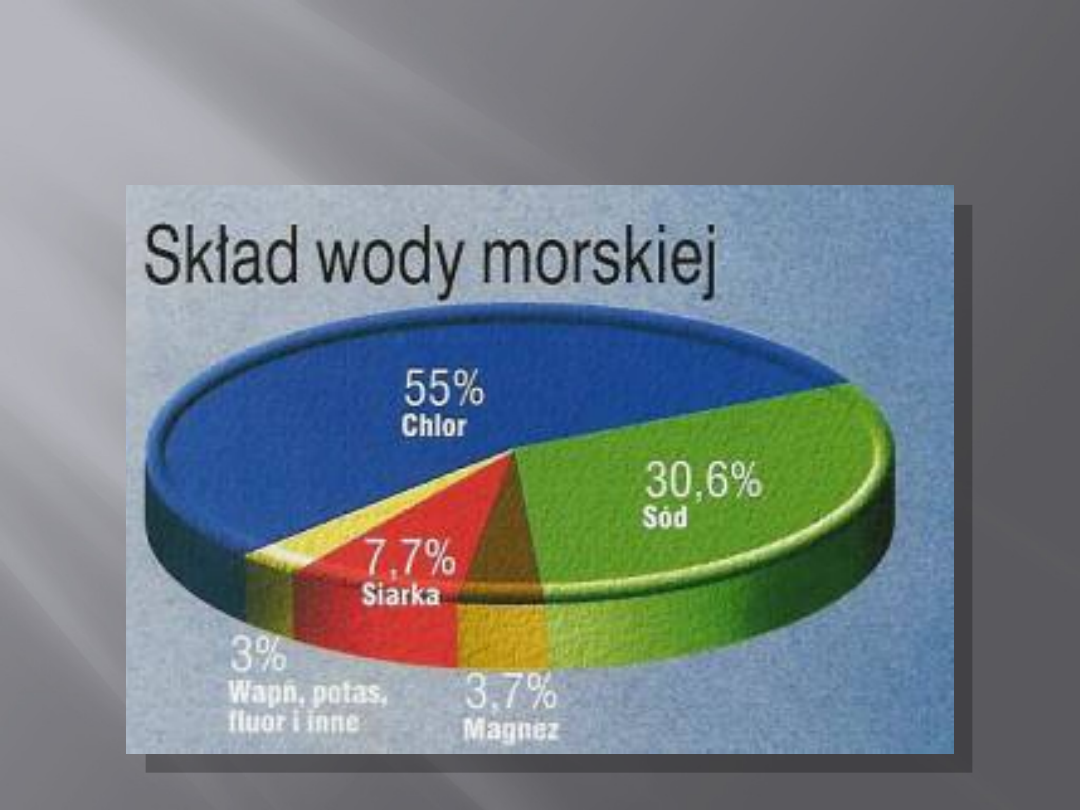

ODPORNOŚĆ NA WODĘ MORSKĄ

ODPORNOŚĆ NA WODĘ MORSKĄ

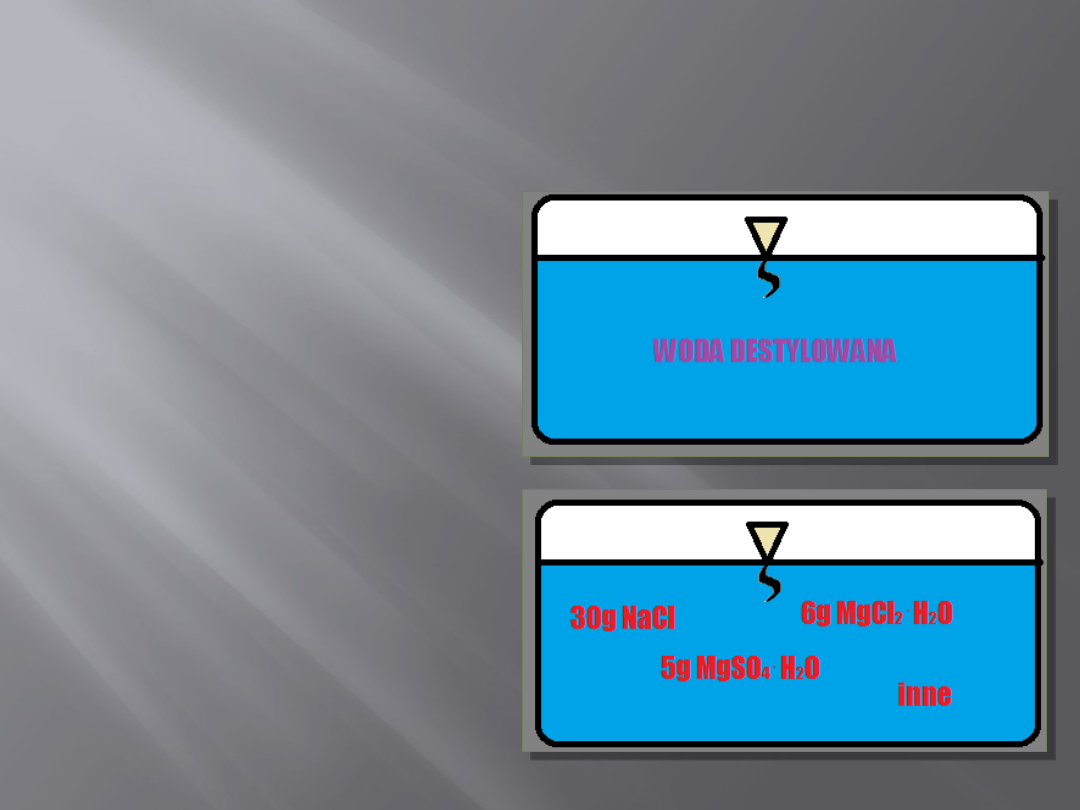

ZAPRAWY

OBJĘTE BADANIEM

ZAPRAWY

KONTROLNE





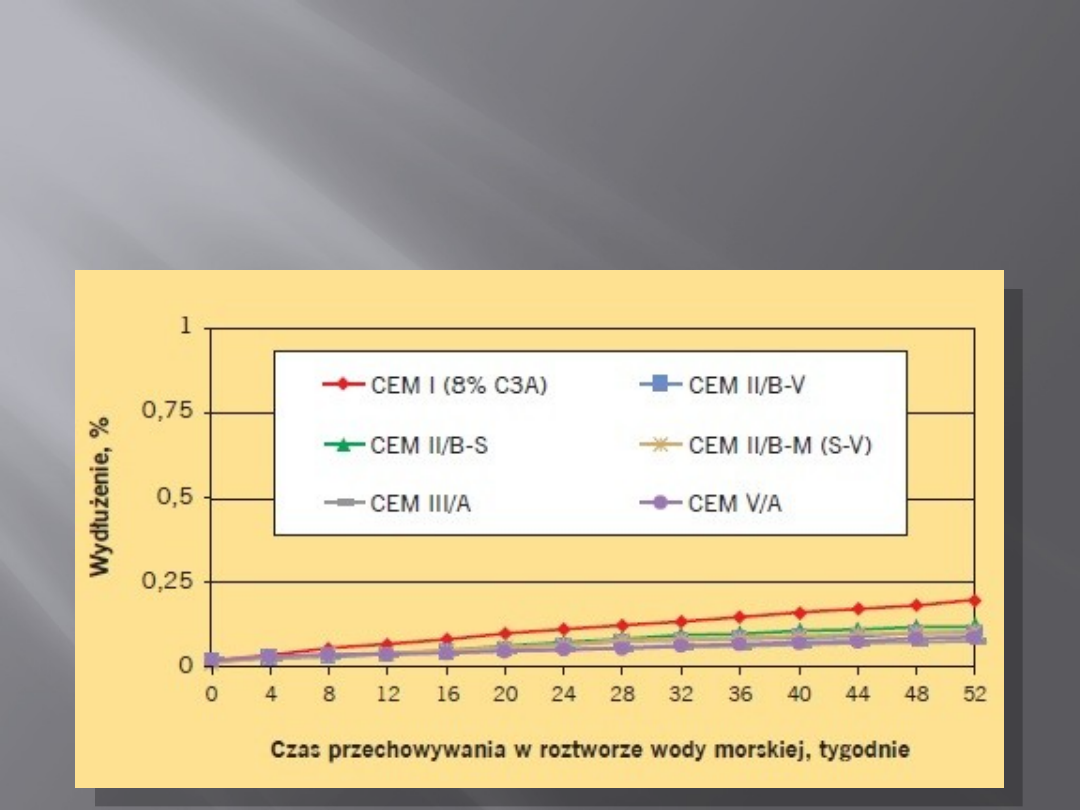

ODPORNOŚĆ NA WODĘ MORSKĄ

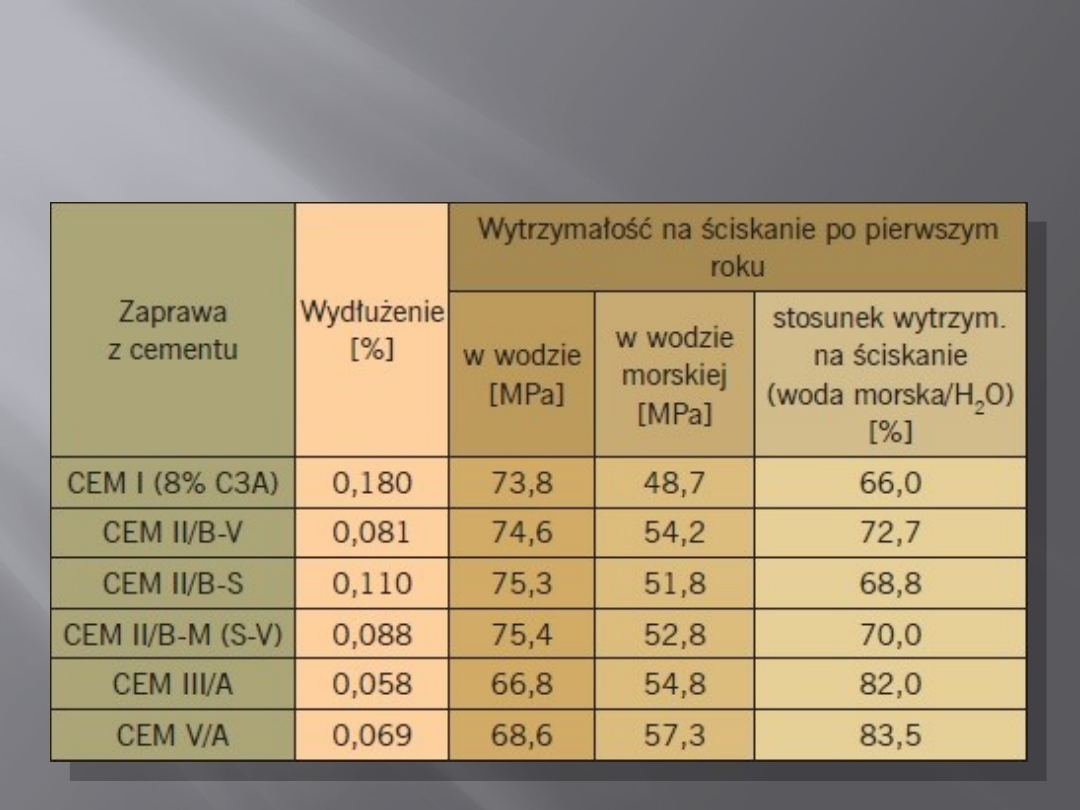

• Wyniki przeprowadzonych badań

ODPORNOŚĆ NA WODĘ

MORSKĄ

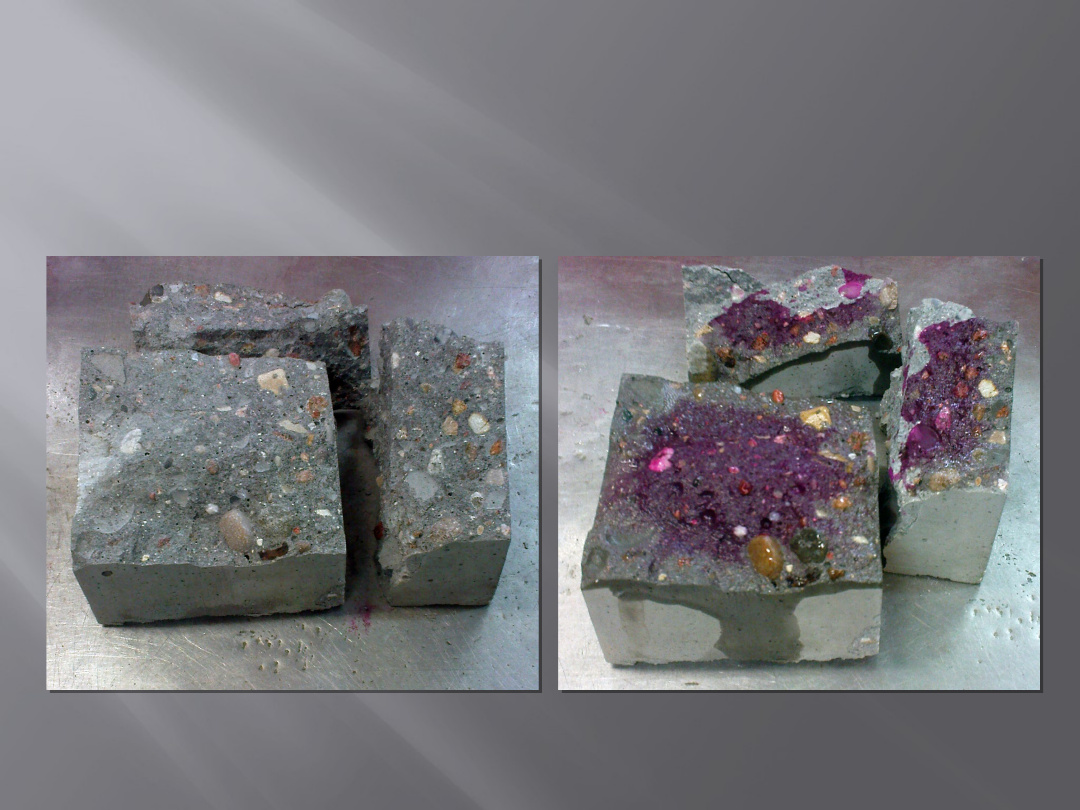

PODATNOŚĆ NA

KARBONATYZACJĘ

w/c = 0,55

w/c = 0,44

MIESZANKI O KONSYSTENCJI PLASTYCZNEJ

+ SUPERPLASTYFIKATOR

• Wilgotność – 65 ± 5%

WARUNKI:

• Atmosfera powietrzno-sucha

• Stężenie CO

2

0,03 – 0,035 mol

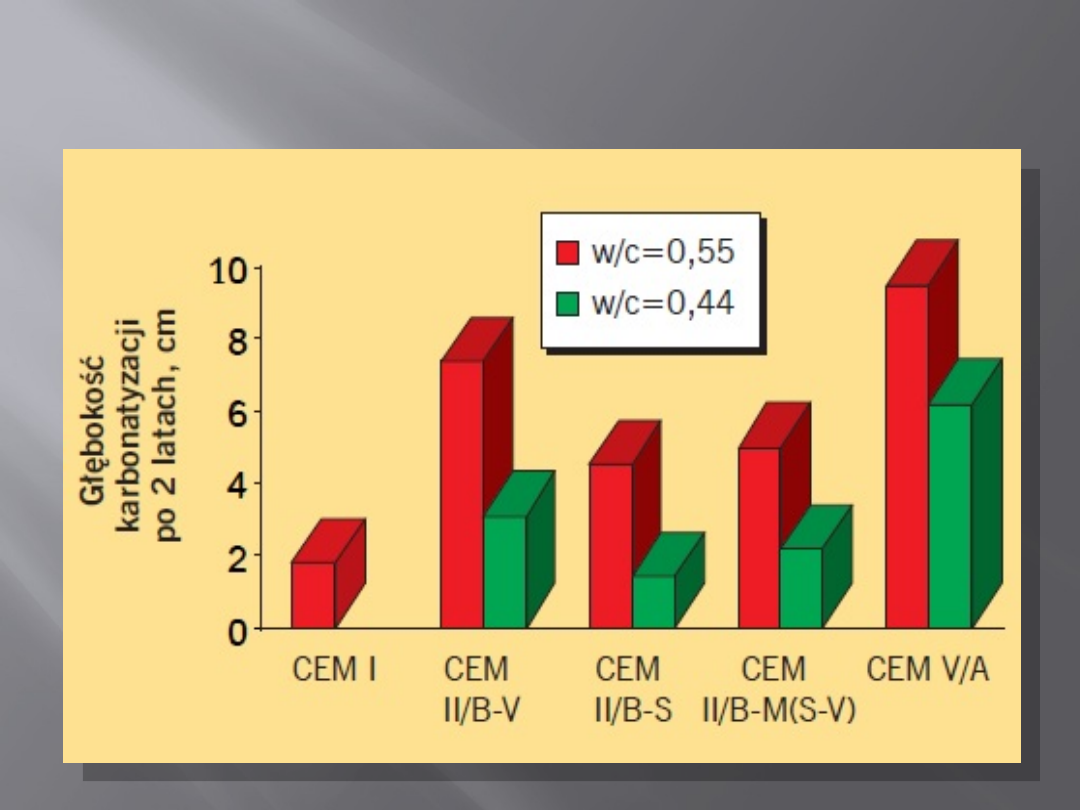

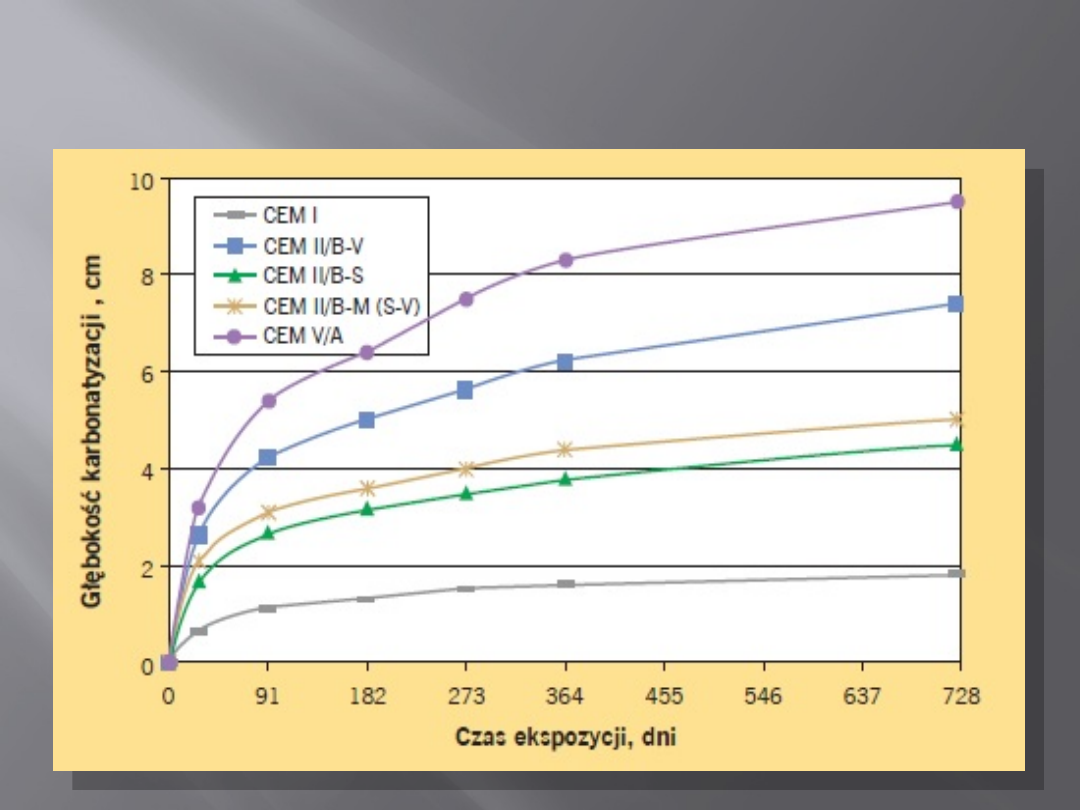

WYNIKI DLA BETONU W/C = 0,55

WYNIKI DLA BETONU W/C = 0,44

ODPORNOŚĆ NA DZIAŁANIE

ŚRODKÓW ODLADZAJĄCYCH

USZCZERBEK MASY BETONU

klasa betonu

minimalna

zawartość

cementu

współczynnik w/c

+ NAPOWIETRZENIE BETONU

+ KRUSZYWA MROZOODPORNE

OCENA ODPORNOŚCI

• Roztwór 3% NaCl

• 56 cykli zamrażania i rozmarzania

• Środowisko korozyjne zbliżone XF4

• Różne w/c: 0,55

0,44

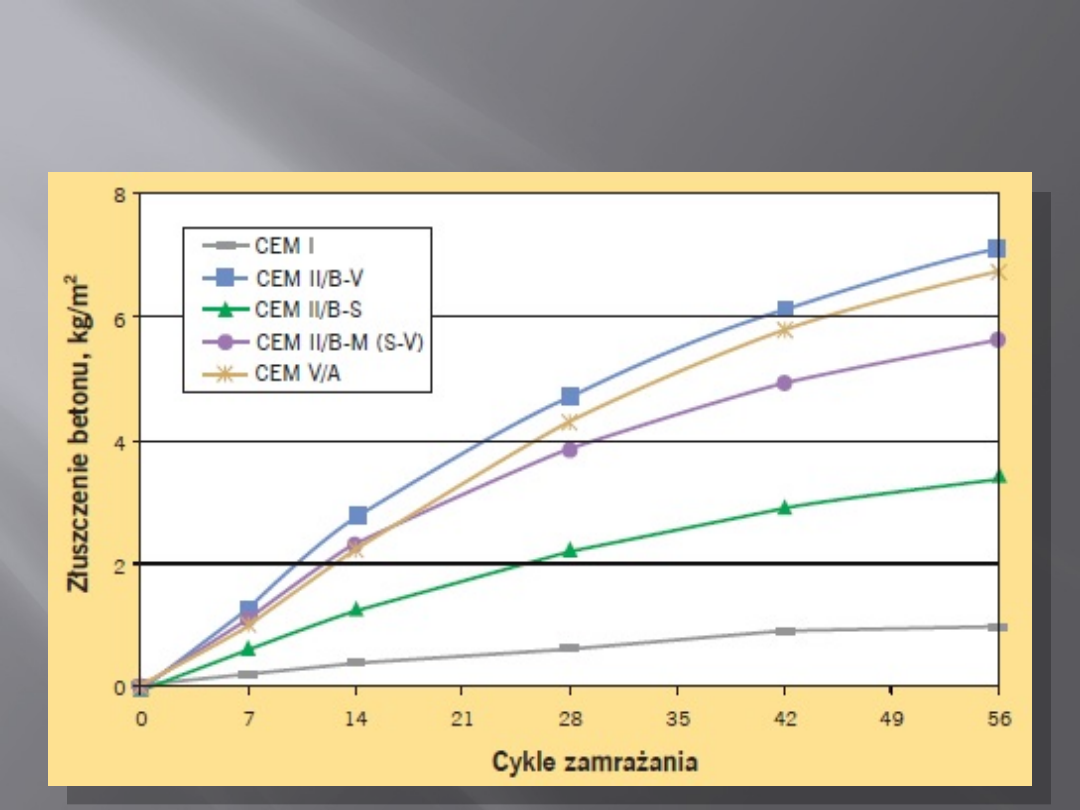

WYNIKI PO CYKLACH ZAMRAŻANIA W

NaCl

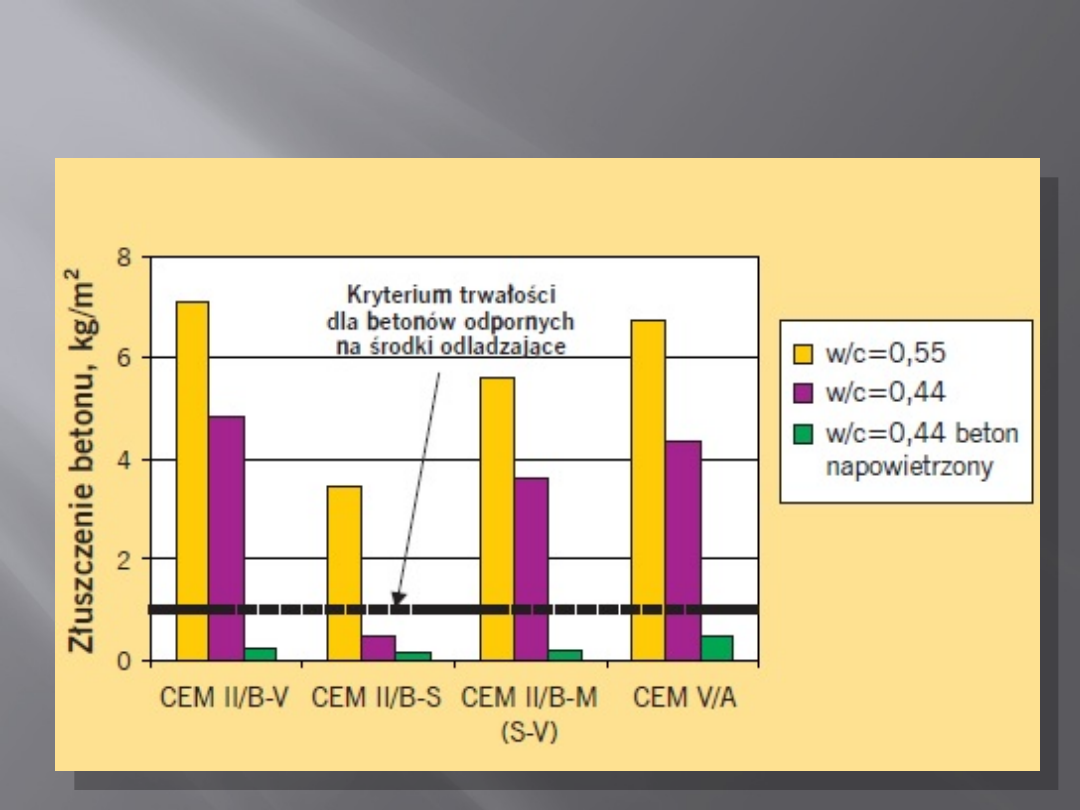

WYNIKI BADAŃ ODPORNOŚCI MA SOLE

ODLADZAJĄCE

WNIOSKI

• CEM V konkurencja dla CEM IV i CEM III

• Wolne tempo wzrostu wytrzymałości

• Duży przyrost wytrzymałości

• Duża odporność na korozję siarczanową
i wodę morską

• Podatność na karbonatyzację

BIBLIOGRAFIA

• D. Bocheńczyk, kierownik ds. badań i rozwoju

produktów Lafarge Cement S.A. Czym jest korozja
siarczanowa.

http://www.muratorplus.pl

/

• S. Chłądzyński, A. Garbacik. Mater.

Konferencji Dni Betonu. Tradycja i
Nowoczesność 2006: 531-540.

• W. Kurdowski. Chemia cementu. Wydawnistwo

Naukowe PWN, Warszawa, 1991.

• PN-EN 197-1 Cement Część 1 Skałd, wymagania i

kryteria zgodności dotycząće cementów
powszechnego użytku
