Rzuty aksonometryczne i prostokątne

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

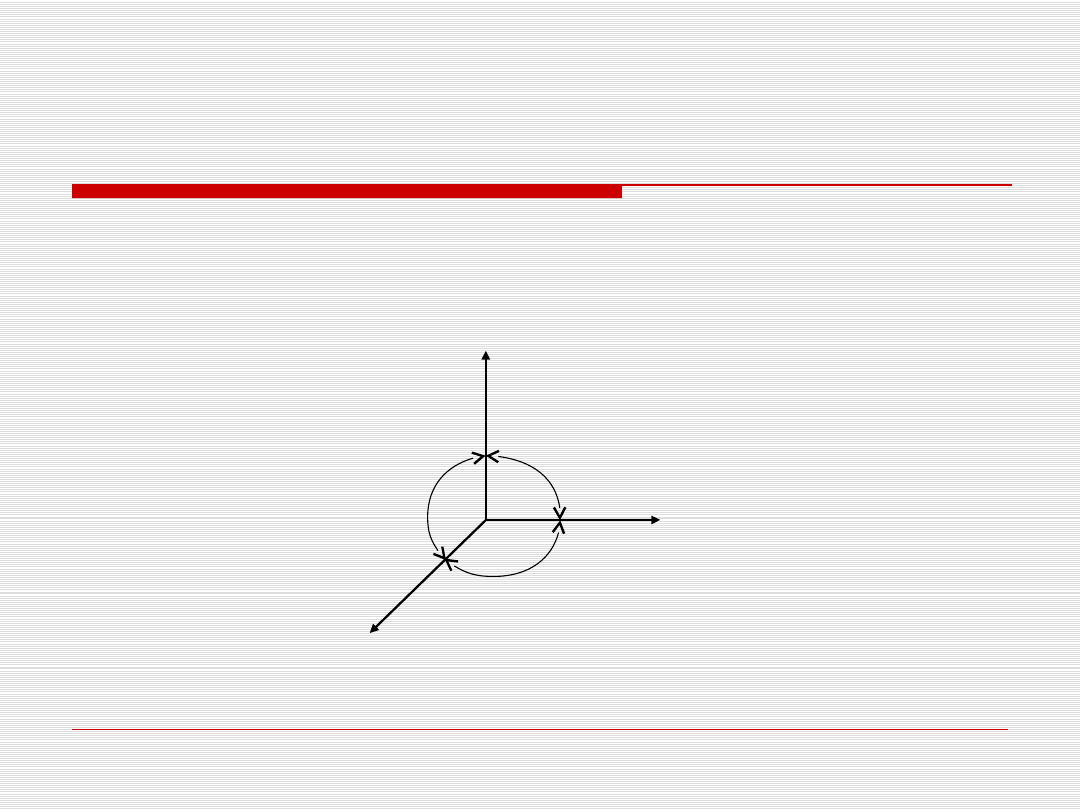

Aksonometria ukośna dwuwymiarowa

(

dimetria ukośna

)

x

y

z

90°

135°

135°

1:1

1:1

1:

2

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

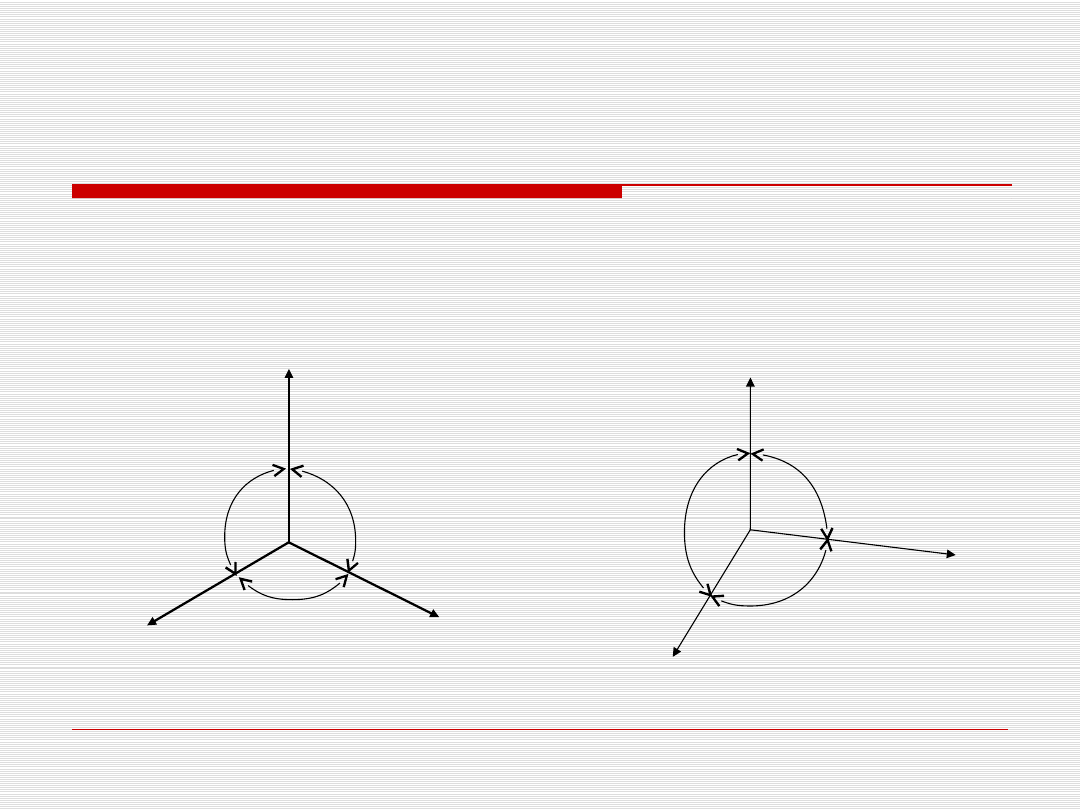

Aksonometria prostokątna

jednowymiarowa

(izometria)

x

y

z

120°

120°

120°

1:1

1:1

1:1

Aksonometria prostokątna

dwuwymiarowa

(dimetria prostokątna

)

x

y

z

97°

131.5°

1

3

1

.5

°

1:1

1:1

1:

2

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

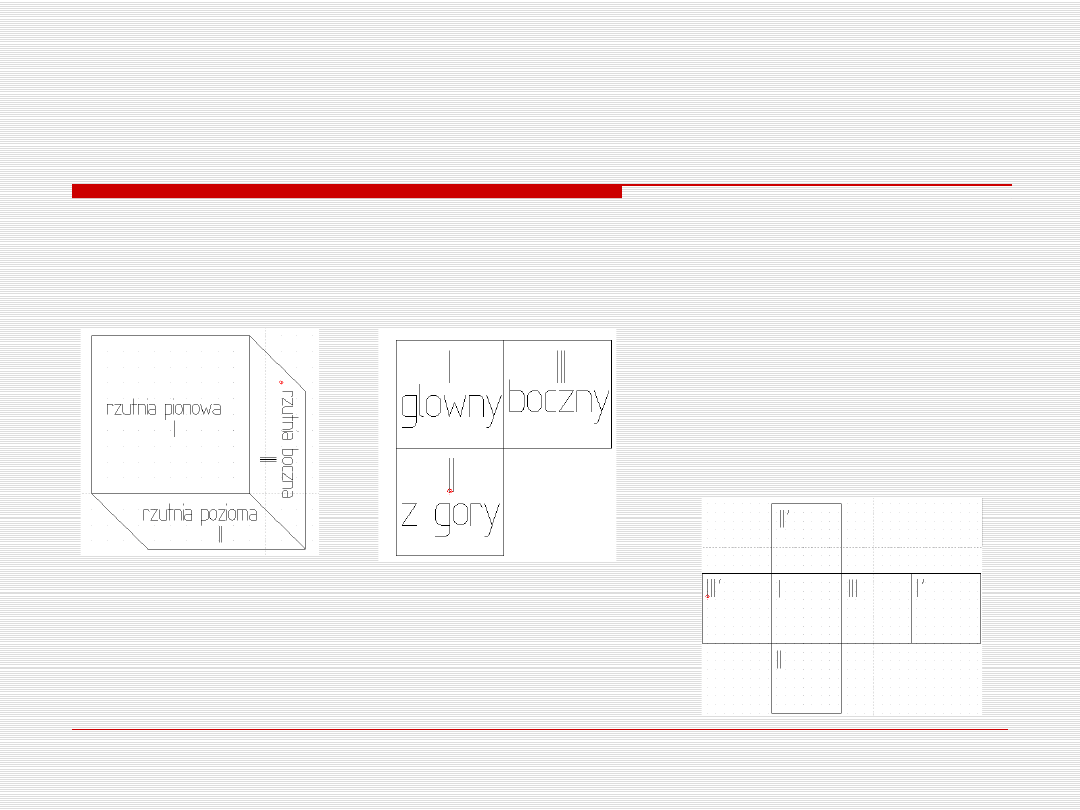

3 podstawowe rzuty prostokątne:

rzut główny I (rzut pionowy z przodu, tj. na płaszczyznę XZ)

rzut z góry II (rzut poziomy, tj. na płaszczyznę XY)

rzut boczny prawy III (rzut z lewej strony, tj. na płaszczyznę YZ)

3 pomocnicze rzuty prostokątne:

rzut z tyłu I’ (rzut pionowy)

rzut z dołu II’ (rzut poziomy)

rzut boczny lewy III’ (rzut z prawej strony)

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

1. Narysować sześciokąt foremny o boku AB = 5 cm, leżący w

płaszczyźnie XY (bok AB równoległy do osi Y) i XZ (odcinek FC
równoległy do osi X) w dimetrii ukośnej.

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

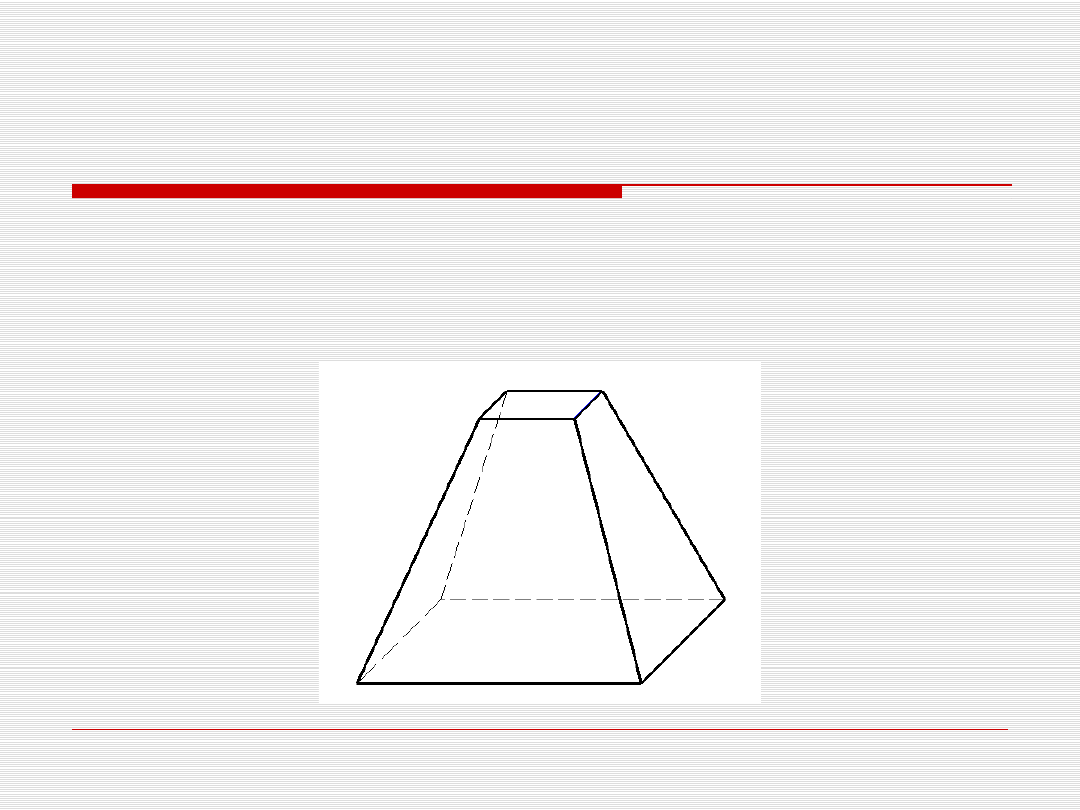

2. Narysować w dimetrii ukośnej (lub w dimetrii prostokątnej, lub

w izometrii) ostrosłup o podstawie prostokąta 100 x 120 mm i
wysokości 150 mm, ścięty na wysokości 2/3 od podstawy.
Podstawa ostrosłupa znajduje się w płaszczyźnie XY.

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

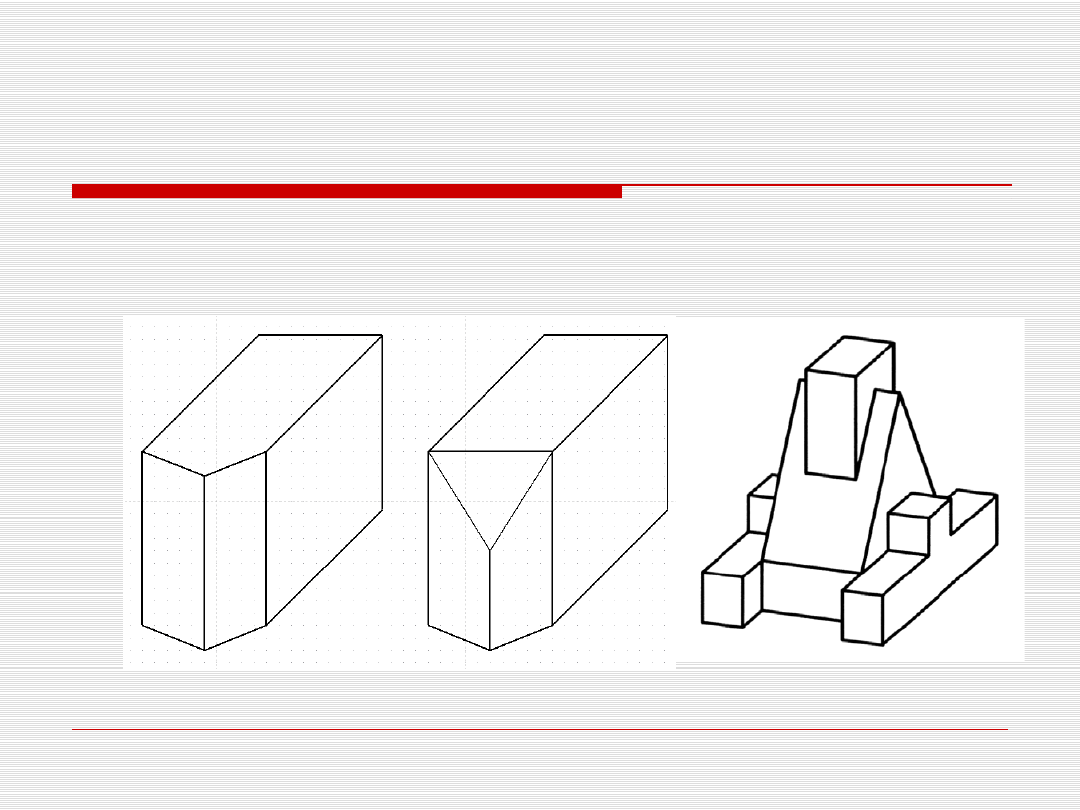

3. Przedmiot przedstawiony w dimetrii ukośnej narysować w izometrii

6

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

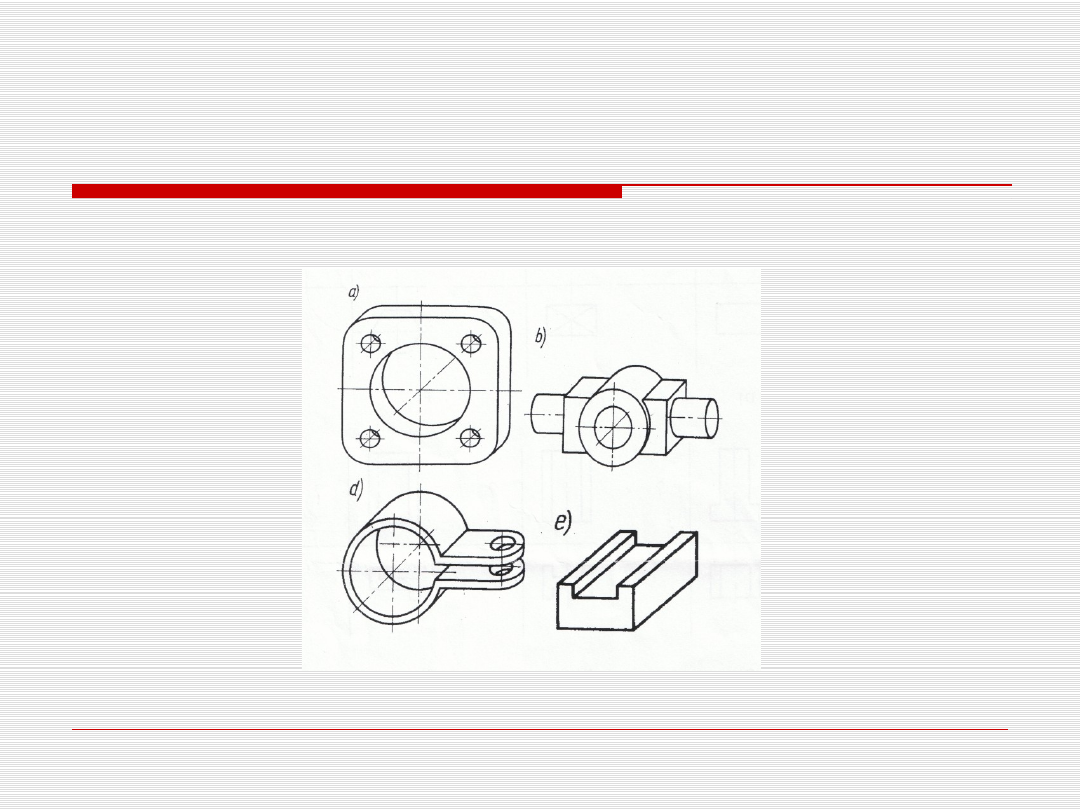

4. Narysować rzuty prostokątne przedstawionych w aksonometrii

brył.

background image

Grafika Inżynierska

Katarzyna Majewska 2010

Ćwiczenie 4 (AutoCad)
Rzuty aksonometryczne i prostokątne

5. Narysować potrzebne rzuty prostokątne
