Sheet 1: obliczenia









0 - warunek spełniony



rozstaw żeber : l= 5,7 m


- warunek nie spełniony










- warunek nie spelniony - lambda - nie trzeba plakac



wysokość podciągu : hp= 60 cm







szerokość podciągu : bw= 35 cm







grubość płyty : hf= 10 cm



















wymiary słupa - hsxbs : hs= 40 cm








bs= 35 cm



















geometria ramy (zgodnie z rys.) : H-1= 120 cm








H-2= 390 cm








H-3= 420 cm



















wysokość stopy : hst= 70 cm







wysokość słupa : Hsl= 440 cm

















Beton B25:


Stal zbrojenia słupa i rygla : A-III :


Stal strzemion : St0S:














fck= 20 MPa








fcd= 13,3 MPa
fyk= 410 MPa
fywd= 190 MPa
f*cd= 11,1 MPa
fyd= 350 MPa
fyk= 220 MPa
fctm= 2,2 MPa




fyd= 190 MPa
fctk= 1,5 MPa
Es= 200 GPa




fctd= 1 MPa








fdb= 2,3 MPa




















acc= 1









Ecm= 30 GPa




















cnom= 20 [mm] , cnom= 15 mm Dc= 5 mm













l=leff= 5,7 [m]




















l0= 0,85*leff









l0= 4,845 [m]







































beff= 1,319 [m]







































[m]




















Przy wysiegu dwustronnym :






















beff1= 0,485 [m]
beff2<= 6hf= 0,6 [m]















przyjeto :










beff1= 0,485 [m]








beff= 1,319 [m]




















redukcja ze względu na obciazenie silami skupionymi






















beff= 1,055 [m]




















Dobór zbrojenia dla przesła






















Msd= 158,69 [kNm]




















zalozono zbrojenie :






















f= 25 [mm]








fstrz.= 10 [mm]




















a1= 32 [mm]




















Wysokosc czynna przekroju






















d= 67,8 [cm]

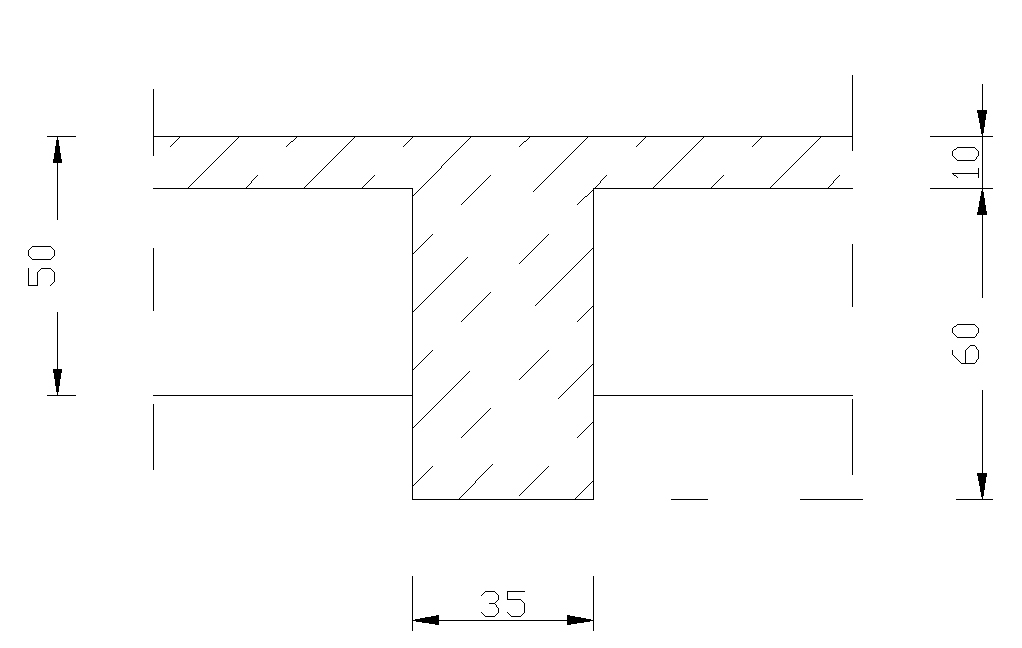

Sprawdzenie czy przekroj jest teowy czy pozornie teowy






















Msd <= Mhf




















Mhf= 881,35 [kNm] > Msd= 158,69 [kNm]
















Przekroj pracuje jako pozornie teowy



















































meff= 0,025 => xeff= 0,025


















xeff,lim= 0,53
dla stali A-III (tabl.9)



















xeff= 0,025 < xeff,lim= 0,53 - warunek spelniony





























Efektywna wysokosc strefy sciskanej









































xeff= 1,695 [cm]




















Potrzebna pole powierzchni zbrojenia



















































As1= 6,797 [cm2]




















Warunek ze względu na minimalne zbrojenie















































As1,min1= 3,311 [cm2]
As1,min2= 3,085 [cm2]
















As1= 6,797 [cm2] > As1,min= 3,311 [cm2] - warunek spelniony
















przyjęto:
3 f 24 -> As1= 13,57 cm2


























Dobór zbrojenia dla skrajnej podpory






















przyjęto zbrojenie :






















Msd= 196,62 [kNm]




















Założono zbrojenie
f 16 mm








fstrz. 10 mm


















a1= 2,8 cm




















Wysokość przekroju :










d= 66,2 cm




















Wysokość czynna przekroju :










d'= 72,87 cm













































meff= 0,080 => xeff= 0,079 < xeff,lim= 0,53 - warunek spełniony














Efektywna wysokość strefy ściskanej :









































xeff= 5,76 cm




















Potrzebne pole powierzchni zbrojenia :















































As1A= 7,66 cm2
















































As1,min,1= 3,56 cm2




















As1,min,2= 0,0013*bw*d'





















As1,min,2= 3,32 cm2 < As1A= 7,66 cm2
- warunek spełniony














Zbrojenie na krawędzi podpory A:






















Msd= 196,62 kNm




















Najmniejsza wartość siły tnącej






















V0= 56,39 kN




















Moment zginający na krawędzi podpory :















































Mskr= 185,34 knm
































Wysokość czynna przekroju :






















d= 66,2 cm

















































meff= 0,091 => xeff= 0,094 < xeff,lim= 0,53 - warunek spełniony


























Potrzebne pole zbrojenia :















































As1krA= 8,28 cm2




















Minimialne zbrojenie :






















As1krA= > As1kr.min




















As1kr.min.1= 3,23 cm2








As1.min.2= 3,01 cm2




















As1,min= 3,23 cm2 < As1kr= 8,28 cm2
- warunek spełniony














przyjęto zbrojenie :

5 f 16 -> As1= 10,05 cm2


























Zbrojenie dla podpory środkowej






















Msd= 273,38 kNm

















































meff= 0,111 => xeff= 0,112 < xeff,lim= 0,53 - warunek spełniony














potrzebne pole powierzchni zbrojenia :


























































As1= 9,86 cm2




















Minimialne zbrojenie :






















As1= > As1kr.min




















As1.min.1= 3,23 cm2








As1.min.2= 3,01 cm2
































As1,min= 3,23 cm2 < As1= 9,86 cm2
- warunek spełniony


















































Zbrojenie na krawędzi podpory B:






















Msd= 273,38 kNm




















Najmniejsza wartość siły tnącej






















V0= 64,89 kN




















Moment zginający na krawędzi podpory :















































Mskr= 260,40 knm
































Wysokość czynna przekroju :






















d= 66,2 cm

















































meff= 0,128 => xeff= 0,135 < xeff,lim= 0,53 - warunek spełniony


























Potrzebne pole zbrojenia :















































As1krB= 11,89 cm2




















Minimialne zbrojenie :






















As1krB= > As1kr.min




















As1kr.min.1= 3,23 cm2








As1.min.2= 3,01 cm2




















As1,min= 3,23 cm2 < As1= 11,89 cm2
- warunek spełniony














przyjęto zbrojenie

6 f 16 -> As1= 12,06 cm2














Sprawdzenie przyjętego zbrojenia :










ilość prętów w górnym rzędzie :


4






ilość prętów w dolnym rzędzie :


2


















a1= 5,33 cm








d'= 64,67 cm




















Msd= 273,38 kNm

















































meff= 0,140 => xeff= 0,151 < xeff,lim= 0,53 - warunek spełniony











































xeff= 10,59 cm








Mrd= 333,10 kNm > Msd= 273,38

- warunek spełniony














Potrzebne pole zbrojenia :















































As= 12,99 cm2 < As1= 14,07 cm2
- warunek spełniony














przyjęto zbrojenie :

7 f 16 -> As1= 14,07 cm2














Sprawdzenie nośności na ścinanie przy podporze A :






















Nośność : VRd1=(0,35*k*fctd*(1,2+40rl)+0,15*rcp)*bw*d





















ilość prętów doprowadzonych do podpory dołem =



3

















AsL= 13,57


















































rl= 0,006
< rl.max= 0,01

- warunek spełniony


rcp= 0,00 - ponieważ nie występują naprężenia od siły sprężającej




















k= 0,94


- przyjęto do obliczeń k= 1




























Siła poprzeczna w podporze :






















Vsd= 182,74 kN




















VRd1= 116,31 kN




















Vsd= 182,74 kN > VRd1= 116,31 kN - należy zaprojektować zbrojenie na ścinanie















Pominięto wpływ prętów ukośnych dla uzyskania bardziej niekorzystnych warunków.






















ctgq= 2,00





















z= 59,58 cm

















































u= 0,55










































VRd2= 612,38 kN > Vsd= 182,74 kN
- warunek spełniony














Założono zbrojenie w postaci strzemion :










odcinek, na którym konieczne będzie zastosowanie zbrojenia lf - odległość między podporą, a żebrem w świetle






















lf= 1,50 m




















Przyjęto zbrojenie w postaci strzemion dwuramiennych ze stali St0S.






f= 10













fyk= 22,0 kN/cm2




















Asw1= 1,57 cm2




















Zalożono, że srrzemiona przeniosą siłę tnącą.






















ilość strzemion :















































s1= 19,461 cm




















VRd3= VSd= 182,74 kN




















































s1max1= 49,65 cm

















































s1max2= 23,33 cm




















Stopień zbrojenia strzemionami :






















r1,min= 0,003


















































s1max= 16,26 cm




















Sprawdzenie rozstawu strzemion






















s1= 16,26 cm => przyjęto rozstaw s1=
16,0 cm



























Sprawdzenie nośności na ścinanie przy podporze B :






















Nośność : VRd1=(0,35*k*fctd*(1,2+40rl)+0,15*rcp)*bw*d





















ilość prętów doprowadzonych do podpory dołem =



3

















AsL= 13,57


















































rl= 0,006
< rl.max= 0,01

- warunek spełniony














rcp= 0,00 - ponieważ nie występują naprężenia od siły sprężającej




















k= 0,94


- przyjęto do obliczeń k= 1
















Siła poprzeczna w podporze :






















Vsd= 205,97 kN




















VRd1= 116,31 kN




















Vsd= 205,97 kN > VRd1= 116,31 kN - należy zaprojektować zbrojenie na ścinanie















Pominięto wpływ prętów ukośnych dla uzyskania bardziej niekorzystnych warunków.






















ctgq= 2,00





















z= 59,58 cm



















































u= 0,55










































VRd2= 612,38 kN > Vsd= 205,97 kN
- warunek spełniony














Założono zbrojenie w postaci strzemion :










odcinek, na którym konieczne będzie zastosowanie zbrojenia lf - odległość między podporą, a żebrem w świetle






















lf= 1,90 m




















Przyjęto zbrojenie w postaci strzemion dwuramiennych ze stali St0S.






f= 10













fyk= 22,0 kN/cm2




















Asw1= 1,57 cm2




















Zalożono, że srrzemiona przeniasą siłę tnącą.






















ilość strzemion :










s1= 17,266 cm




















VRd3= VSd= 205,97 kN


















































s1max1= 49,65 cm



















































s1max2= 23,33 cm




















Stopień zbrojenia strzemionami :






















r1,min= 0,003


















































s1max= 16,26 cm




















Sprawdzenie rozstawu strzemion






















s1= 16,26 cm => przyjęto rozstaw s1=
16,0 cm



























Sprawdzenie nośności na ścinanie dla części między żebrami środkowymi.





















































rl= 0,006









rcp= 0,00 - ponieważ nie występują naprężenia od siły sprężającej




















k= 0,94 - przyjęto do obliczeń

k= 1
















Maksymalna siła poprzeczna między żebrami środkowymi :






















Vsd= 18,68 kN




















VRd1= 116,31 kN




















Vsd= 18,68 kN < VRd1= 116,31 kN



















- należy zaprojektować zbrojenie konstrukcyjne w postaci strzemion



















Przyjęto zbrojenie w postaci strzemion dwuramiennych






















fywd= 190,00 MPa








fyk= 220,00 MPa




















Sparwdzenie warunku konstrukcyjnego rozstawu strzemion.























































s1max= 49,65

















































s2max= 23,33





















Przyjeto rozstaw między strzemionami konstrukcyjnymi :




s= 23,0 cm


























Sprawdzenie nośności zbrojenia podłużnego






















- sprawdzenie zbrojenia dolnego nad podporą A :






















Msd= 53,50 kNm








z= 59,58 cm








Vsd= 182,74 kN




















VRd32= 0 kN








VRd3= 0 kN




















Rolo: cos alfa - obok wartosc cosa= 1










































Ftd= 272,54 kN




















Maksymalna siła rozciągająca






















A11d= 13,57 cm2




















FR1d= A11d*fyd









FR1d= 475,01 kN




















Ftd= 272,54 kN < FR1d= 475,01 kN
- warunek spełniony


























- sprawdzenie zbrojenia górnego nad podporą A :






















Msd= 196,62 kNm








z= 59,58 cm




















Ftg= Msd/z









Ftg= 330,01 kN




















Maksymalna siła rozciągająca






















A11g= 10,05 cm2




















FR1g= 351,86 kN




















Ftg= 330,01 kN < FR1g= 351,86 kN
- warunek spełniony


























- sprawdzenie zbrojenia dolnego nad podporą B :






















Vsd= 205,97 kN




















VRd32= 0 kN








VRd3= 0 kN




















Rolo: cos alfa, obok wartosc cosa= 1


































Ftd= 205,97 kN




















Maksymalna siła rozciągająca






















A11d= 13,57 cm2




















FR1d= 475,01 kN




















Ftd= 205,97 kN < FR1d= 475,01 kN
- warunek spełniony


























- sprawdzenie zbrojenia górnego nad podporą B :






















Msd= 273,38 kNm








z= 59,58 cm




















Ftg= Msd/z









Ftg= 458,85 kN




















Maksymalna siła rozciągająca






















A11g= 14,07 cm2




















FR1g= 492,60 kN




















Ftg= 458,85 kN < FR1g= 492,60 kN
- warunek spełniony


























Długość zakotwienia zbrojenia dolnego






















- podpora skrajna A - dołem






















aa= 1,00









Fcd= 182,74 kN




















As,req,min= 3,79 cm2








As,req= 5,22 cm2
































As,req,min= 3,79 cm2 > As,req= 5,22 cm2
- warunek spełniony


























As,prov= 13,57 cm2
































Podstawowa długość zakotwienia lb



















































lb= 91,30 cm








lbd= 35,13 cm => przyjęto lbd= 36,0 cm






































lb,min= 27,39 cm < ldb= 36,00 cm
- warunek spełniony






































- podpora skrajna A - górą






















aa= 1,00









Msd= 196,62 kN




















As,req,min= 3,79 cm2








As,req= 9,43 cm2
































As,req,min= 3,79 cm2 > As,req= 9,43 cm2
- warunek spełniony


























As,prov= 10,05 cm2
































Podstawowa długość zakotwienia lb



















































lb= 60,87 cm








lbd= 57,09 cm => przyjęto lbd= 58,0 cm




































lb,min= 18,26 cm < ldb= 58,00 cm
- warunek spełniony






































- podpora środkowa B - dołem






















aa= 1,00









Fcd= 205,97 kN




















As,req,min= 3,79 cm2








As,req= 5,88 cm2
































As,req,min= 3,79 cm2 > As,req= 5,88 cm2
- warunek spełniony


























As,prov= 13,57 cm2
































Podstawowa długość zakotwienia lb



















































lb= 91,30 cm








lbd= 39,59 cm => przyjęto lbd= 40,0 cm




































lb,min= 27,39 cm < ldb= 40,00 cm
- warunek spełniony






































- podpora środkowa B - górą






















aa= 1,00









Msd= 273,38 kN




















As,req,min= 3,79 cm2








As,req= 13,11 cm2
































As,req,min= 3,79 cm2 > As,req= 13,11 cm2
- warunek spełniony


























As,prov= 14,07 cm2
































Podstawowa długość zakotwienia lb



















































lb= 60,87 cm








lbd= 56,70 cm => przyjęto lbd= 57,0 cm




































lb,min= 24,00 cm < ldb= 57,00 cm
- warunek spełniony


























Rysy prostopadłe






















- nad podporą skrajną A






















As1= 13,57 cm2








As2= 10,05 cm2
14,07


















d= 66,2 cm








bw= 35 cm








h= 70 cm








hp= 60 cm








hf= 10 cm




















Ecm= 30 GPa








Es= 200 GPa




















Wyznaczenie końcowego współczynnika pełzania betonu






















h0= 2Ac/h





















h= 155,0 cm








Ac= 2450,0 cm2




















h0= 31,6 cm




















Założono










RH= 50 % - względna wilgotność powietrza







t0= 28 dni - wiek betonu w chwili obciążenia



















dla h0= 31,6 cm => f(v,t0)= 2,82
(na podstawie Tablicy A.1 normy)












































Eceff= 7,86 GPa







































aef= 25,44





















Moment nad podporą A






















Msd= 196,62 kNm - wartośc obliczeniowa



















gf= 1,2


















































Msk= 163,85 kNm - wartośc charakterystyczna



















Szerokość rys prostopadłych do elementu :






















Wk= b*Srm*esm









b= 1,3





















Srm - średni końcowy rostaw rys





















f= 24 mm - średnica prętów zbrojenia







k1= 0,8
- dla prętów żebrowanych







k2= 0,5
- rozstaw trójkątny



















r1= 0,0059









r2= 0,0059






























x||= 0,353 m
a1=a2= 0,04 m


















































hcteff= 100,0 mm








Acteff= 350,0 cm2 - pole przekroju strefy rozciąganej
















































rr= 0,039














































Srm= 111,89 mm
































Wartość średniego odkształcenia zbrojenia rozciąganego






















b1= 1,0 - dla prętów żebrowanych








b2= 0,5 - przy obciążeniu długotrwałym

















































Wc= 28583,33 cm




















Mcr= 62,88 kNm




















ss= 221,82 MPa




















esm= 0,00111





















Wk= 0,161 mm < wlim= 0,3 mm
- warunek spełniony







- dla klasy ekspozycji XC1





























- nad podporą środkową B






















As1= 13,57 cm2








As2= 14,07 cm2
0,00


















d= 64,67 cm








bw= 35 cm








h= 70 cm








hp= 60 cm








hf= 10 cm




















Ecm= 30 GPa








Es= 200 GPa




















Wyznaczenie końcowego współczynnika pełzania betonu






















h0= 2Ac/h





















h= 155,0 cm








Ac= 2450 cm2




















h0= 31,6 cm




















Założono










RH= 50 % - względna wilgotność powietrza







t0= 28 dni - wiek betonu w chwili obciążenia



















dla h0= 31,6 cm => f(v,t0)= 2,82
(na podstawie Tablicy A.1 normy)












































Eceff= 7,86 GPa

















































aef= 25,44





















Moment nad podporą B






















Msd= 273,38 kNm - wartośc obliczeniowa



















gf= 1,2


















































Msk= 227,82 kNm - wartośc charakterystyczna



















Szerokość rys prostopadłych do elementu :






















Wk= b*Srm*esm









b= 1,3





















Srm - średni końcowy rostaw rys





















f= 24 mm - średnica prętów zbrojenia







k1= 0,8
- dla prętów żebrowanych







k2= 0,5
- rozstaw trójkątny



















r1= 0,0060









r2= 0,0060






























x||= 0,348 m
a1=a2= 0,04 m


















































hcteff= 100,0 mm








Acteff= 350,0 cm2 - pole przekroju strefy rozciąganej


















































rr= 0,039














































Srm= 111,89 mm
































Wartość średniego odkształcenia zbrojenia rozciąganego






















b1= 1,0 - dla prętów żebrowanych








b2= 0,5 - przy obciążeniu długotrwałym

















































Wc= 28583,33 cm3




















Mcr= 62,88 kNm




















ss= 316,31 MPa




















esm= 0,00158





















Wk= 0,230 mm < wlim= 0,3 mm
- warunek spełniony







- dla klasy ekspozycji XC1





























- w przęśle






















As1= 13,57 cm2












#REF!


















d= 66,20 cm








bw= 35 cm








h= 70 cm








hp= 60 cm








hf= 10 cm








beff= 1,055 cm




















Ecm= 30 GPa








Es= 200 GPa




















Wyznaczenie końcowego współczynnika pełzania betonu






















h0= 2Ac/m





















m= 155,0 cm








Ac= 3155,20 cm2




















h0= 40,7 cm




















Założono










RH= 50 % - względna wilgotność powietrza







t0= 28 dni - wiek betonu w chwili obciążenia



















dla h0= 40,7 cm => f(v,t0)= 2,71
(na podstawie Tablicy A.1 normy)












































Eceff= 8,08 GPa

















































act= 24,76





















Moment maksymalny w przęśle






















Msd= 158,69 kNm - wartośc obliczeniowa



















gf= 1,2


















































Msk= 132,24 kNm - wartośc charakterystyczna



















Szerokość rys prostopadłych do elementu :






















Wk= b*Srm*esm









b= 1,3





















Srm - średni końcowy rostaw rys





















f= 24 mm - średnica prętów zbrojenia







k1= 0,8
- dla prętów żebrowanych







k2= 0,5
- rozstaw trójkątny



















r1= 0,0059









r2= 0,0059
















































D= 4808018,93














































x||= 17,60 cm
a1=a2= 0,04 m
















x||= 17,60 cm > hf= 10

- przekrój pracuje jako teowy
























































































a= 17,5 cm





































b= 1041,26 cm2



































c= -25773,35 cm3









































D= 2888362,51223956








































x||= 18,81 cm































































Acteff= 350,0 cm2 - pole przekroju strefy rozciąganej


















































rr= 0,039





















Srm= 111,89 mm
































Wartość średniego odkształcenia zbrojenia rozciąganego






















b1= 1,0 - dla prętów żebrowanych








b2= 0,5 - przy obciążeniu długotrwałym





































































































Wc= 15251,25 cm3




















Mcr= 33,55 kNm




















ss= 162,59 MPa




















esm= 0,00081





















Wk= 0,118 mm < wlim= 0,3 mm
- warunek spełniony







- dla klasy ekspozycji XC1

















Rysy ukośne :






















- dla podpory A






















Siła tnąca






















Vsd= 182,74 kN




















gf= 1,2









Vsk= 152,28 kN




















Zbrojenie strzemionami dwuramiennymi










S1= 19,461 cm
23,3534795822483






Asw1= 1,57 cm2








f= 10 mm




















Rozwarcie rys










t= 0,657 MPa
f= 10 h1= 1



rw= 0,0023









l= 1,45 m













































Wk= 0,271 mm




















Wk= 0,271 mm < wlim= 0,3 mm
- warunek spełniony






- dla klasy ekspozycji XC1


















- dla podpory B






















Vsd= 205,97





















gf= 1,2









Vsk= 171,6





















S1= 17,266 cm








Asw1= 1,57 cm2




















Rozwarcie rys









































MPa
f= 10 h1= 1


































rw= 0,0026















































































Wk= 0,271 mm




















Wk= 0,271 mm < wlim= 0,3 mm
- warunek spełniony






- dla klasy ekspozycji XC1






























SŁUP










hs= 40 cm








bs= 35 cm








H= 440 cm




















wyznaczenie dlugosci obliczeniowej:





















































lcd= 4,4 m
12,5714285714286


















Moment bezwladnosci dla rygla:


Moment bezwladnosci słupa:






Ib= 1000416,66666667 cm3
Ic= 186666,67 cm3




dla ukladu o wezlach przesuwnych:

















































































k= 0,24































































































l0= 7,83 m




















Przekrój A-A





















































l= 19,58 > 7 (dla przekroju prostokątnego)




- warunek spełniony












Nośność slupa należy sprawdzić z uwzględnieniem smukości i wpywem obciążeń dlugotrwaych






























































































































ee= 28,89 cm - mimośród konstrukcyjny



















ee= 8,13 cm > Rolo: Tu jest mimosrod dla wersji z pominieciem II rzedu 6,73




- warunek spełniony












Mimośród początkowy :










e0= 30,22 cm
































Wplyw smuklości na nośność ściskanych elementów żelbetowych należy uwazględnić w obliczeniach przez zwiększenie e0 do etot.

















h0= 18,67





















Założono










RH= 50 % - względna wilgotność powietrza







t0= 28 dni - wiek betonu w chwili obciążenia



















dla h0= 18,7 cm => f(v,t0)= 2,96

















Nsdit= Nsd= 344,79 kN







k1t= 2,480





















e0/hs= 0,76 > wartości max. :
e0/hs= 0,17


- warunek spełniony





e0/hs= 0,05




Przyjęto stopień zbrojenia






















x= 0,015 = 1,5 %


















f= 24









cnom= 20





















a1=a2= 4,2 cm




















Is= 5242,44 cm4








a1= 6,67

























































Ncrit= 1916,59 N = 0,00 MN
























































h= 1,21936






















































etot= 36,85 cm




















Obliczenie potrzebnego zbrojenia






















Zbrojenie ściskane
As2




































es1= 52,65










































M= 181,54 kNm




















Założono duży mimośród =>

xeff=xeff.lim



















xeff.lim= xeff.lim*d= 18,55 cm








































M1= 491,55 kNm









































M2= -310,01 kNm




















Potrzebne zbrojenie :


















































As2= -28,76 cm2




















ze względów konstrukcyjnych przyjęto:













2 f 16 -> As1= 4,02 cm2


























Zbrojenie rozciągane
As1




















Potrzebne zbrojenie :







































As1= 14,82 cm2





















przyjęto :
4 f 24 -> As1= 18,10 cm2


























Stopień zbrojenia :









































rl= 0,016
- stopień zbrojenia nie różni się o więcej niż 20% od założonego











































Przekrój B-B









































> 7 (dla przekroju prostokątnego)


- warunek spełniony














Nośność slupa należy sprawdzić z uwzględnieniem smukości i wpywem obciążeń dlugotrwaych















































































ea= 1,33 cm - niezamierzony mimośród przypadkowy






































cm - mimośród konstrukcyjny



















ee= 8,13 cm > Rolo: Tu jest mimosrod dla wersji z pominieciem II rzedu 6,73


- warunek spełniony














Mimośród początkowy :










e0= 7,36 cm
7,37






























Wplyw smuklości na nośność ściskanych elementów żelbetowych należy uwazględnić w obliczeniach przez zwiększenie e0 do etot.

















h0= 18,67





















Założono










RH= 50 % - względna wilgotność powietrza







t0= 28 dni - wiek betonu w chwili obciążenia



















dla h0= 18,7 cm => f(v,t0)= 2,96

















Nsdit= Nsd= 344,79 kN







k1t= 2,480





















e0/hs= 0,18 > wartości max. :
e0/hs= 0,17
- warunek spełniony







e0/hs= 0,05




Przyjęto stopień zbrojenia






















x= 0,015 = 1,5 %


















f= 24









cnom= 20





















a1=a2= 4,2 cm




















Is= 5242,44 cm4








a1= 6,67


































































































































etot= 8,64 cm




















Obliczenie potrzebnego zbrojenia






















Zbrojenie ściskane
As2




































es1= 24,44










































M= 84,26 kNm




















Założono duży mimośród =>

xeff=xeff.lim



















xeff.lim= xeff.lim*d= 18,55 cm
































M1= 491,55 kNm









































M2= -407,29 kNm




















Potrzebne zbrojenie :


















































As2= -37,78 cm2




















ze względów konstrukcyjnych przyjęto:













2 f 16 -> As1= 4,02 cm2


























Zbrojenie rozciągane
As1




















Potrzebne zbrojenie :







































As1= 14,82 cm2





















przyjęto :
4 f 24 -> As1= 18,10 cm2


























Stopień zbrojenia :









































rl= 0,016
- stopień zbrojenia nie różni się o więcej niż 20% od założonego















































































Przekrój C-C









































l= 19,58 > 7 (dla przekroju prostokątnego)


- warunek spełniony














Nośność slupa należy sprawdzić z uwzględnieniem smukości i wpywem obciążeń dlugotrwaych






























































































































ee= 16,82 cm - mimośród konstrukcyjny



















ee= 8,13 cm > Rolo: Tu jest mimosrod dla wersji z pominieciem II rzedu 6,73


- warunek spełniony














Mimośród początkowy :










e0= 18,16 cm
































Wplyw smuklości na nośność ściskanych elementów żelbetowych należy uwazględnić w obliczeniach przez zwiększenie e0 do etot.

















h0= 18,67





















Założono










RH= 50 % - względna wilgotność powietrza







t0= 28 dni - wiek betonu w chwili obciążenia



















dla h0= 18,7 cm => f(v,t0)= 2,96

















Nsdit= Nsd= 344,79 kN







k1t= 2,480





















e0/hs= 0,45 > wartości max. :
e0/hs= 0,17
- warunek spełniony







e0/hs= 0,05




Przyjęto stopień zbrojenia






















x= 0,015 = 1,5 %


















f= 24









cnom= 20





















a1=a2= 4,2 cm




















Is= 5242,44 cm4








a1= 6,67

























































Ncrit= 2032,58 N = 2,03 MN
























































h= 1,20428










































etot= 21,86 cm




















Obliczenie potrzebnego zbrojenia






















Zbrojenie ściskane
As2
















































es1= 37,66










































M= 129,86 kNm




















Założono duży mimośród =>

xeff=xeff.lim



















xeff.lim= xeff.lim*d= 18,55 cm
































M1= 491,55 kNm





























M2= -361,69 kNm




















Potrzebne zbrojenie :



























































ze względów konstrukcyjnych przyjęto:













2 f 16 -> As1= 4,02 cm2


























Zbrojenie rozciągane
As1




















Potrzebne zbrojenie :







































As1= 14,82 cm2





















przyjęto :
4 f 24 -> As1= 18,10 cm2


























Stopień zbrojenia :









































rl= 0,016
- stopień zbrojenia nie różni się o więcej niż 20% od założonego































Dobór zbrojenia - max ze zbrojeń dla przekrojów A-A, B-B, C-C















































Przekrój

As1=

As2=




A-A
4 f 24 2 f 16



B-B
4 f 24 2 f 16



C-C
4 f 24 2 f 16














Przyjęto zbrojenie dla słupa :












As1= 4 f 24







As2= 2 f 16





























Rozstaw strzemion :






















minimalny rozstaw strzemion :






















max1= 36,0 cm








max2= 35,0 cm








max3= 40,0 cm




















przyjęto : 13 strzemion w rozstawie co

34,0 cm








































Połączenie słupa z fundamentem






















Nromalna siła w słupie

Nsd= 344,79 kN

















Siła pozioma

H= 35,89 kN

















Siłę ściskającą całkowicie przeniesie zbrojenie podłużne






















As= 9,85 cm2 => 3 f 24 -> As1= 13,57 cm2

























Długość zakotwienia :









































lb= 91,3 cm




















aa= 1,0 (dla prętów prostych)








Areq= 9,85 cm2








Aprov= 13,57 cm2













































lb,min= 54,8 cm
- dla prętów ściskanych


















lbd= 66,3 cm > lb,min= 54,8 cm
- warunek spełniony














przyjęto : lbd= 66,0 cm































Strzemiona






















z= 96,54 - siła rozwarstwiająca








Asw= 5,08 cm2




















przyjęto strzemiona dwuramienne

f= 10


















Asw1= 1,57 cm2




















Rozstaw strzemion :






















s1= 12,4 cm
=> przyjęto s1= 12,0 cm














Docisk słupa






















Nsd= 344,79 kN




















su,min= su,max= 0 kN/cm2






































au= 0,67






























Ac0= 1400,0 cm2








Ac1= 1400,0 cm2




















wu= 1 < wu,max= 2






ncum= 1





















fcud= 1,11 kN/cm2




















Nrd= 1036,00 kN > Nsd= 344,79 kN
- warunek spełniony






































Stopa fundamentowa






















Założono stopę o wymiarach :






















BxL= 190 x 210 cm







wysokość stopy H= 70 cm



















beton B25 :











fctd= 1,0 MPa



















Stal zbrojenia A-I :











fyk= 240 MPa








fyd= 210 MPa































Wielkość otulenia :
c= 40 mm


















d= 66,0 cm => z= 59,4 cm
odsadzka 1= 10 cm












Naprężenie :






odsadzka 2= 10 cm








































sgr= 127,95 kN/m2 < sgr= 160 kN/m2












Atrapezu= 7962,5 cm2








Atrapezu= 8437,5 Rolo: tu sa wielkosci otulenia i trapezow stopy cm2
Wymiarowanie wsporników metodą wsporników wydzielonych :















































Ma= 63,94 kNm




















































































As1a= 0,000513 m2 = 5,13 cm2
















































As1b= 0,000472 m2 = 4,72 cm2

















Z powodu małych wartości pola zbrojenia, należy zmniejszyć wysokość stopy fundamentowej (pręty min. f12), a co za tym idzie wysokość słupa i zaprojektować słup z uwzględnieniem zmiany wysokości. Z uwagi na akademicki charakter projektu pominięto ponowne wymiarowanie słupa.



























Założona nowa wysokość stopy :










h= 40,0 cm








d= 36,0 cm => z= 32,4 cm



























































As1a= 0,000940 m2 = 9,40 cm2
















































As1b= 0,000866 m2 = 8,66 cm2





























Przyjęto :






















As1a : 10 f 12 -> As1= 11,31 cm2




As1a : 14 f 12 -> As1= 15,83 cm2








































Nośność stopy na przebicie (obciążenie mimośrodowe)














































b1= 35 cm




b2= 107 cm



















bm= 71 cm










D= 8,5 cm




















A= 4187,75 cm2










d= 36,0 cm










sgr*A= 53,58 kN/m2















fctd= 1,0 MPa




















Nrd= 255,6 kN




















sgr*A= 53,58 kN < Nrd= 255,6 kN
- warunek spełniony









































4









fi= 1,6









As1= 13,57








ilosc






















2 4,02 -7,17951985218426 62,18
15,5442204806723 12,7766194545447




3 6,03 -5,66777601887789 113,28
28,320839935217 12,5106595885785




4 8,04 -4,15603218557153 163,33
40,8314995237955 12,2446997226123




5 10,05 -2,64428835226516 212,30
53,0761992464079 11,9787398566461




6 12,06 -1,13254451895879 260,22
65,054939103054 11,71277999068




7 14,07 0,379199314347575 307,07
76,767719093734 11,4468201247137




8 16,08 1,89094314765394 352,86
88,2145392184477 -88,2145392184477





Sheet 2: obwiednie



1 2 3 4 5 6


V1 M1 V2 M2 V3 M3 V4 M4 N5 M5 N6 M6 T6
przyp. 1 59,72 -63,55 59,72 49,93 -4,45 41,32 -68,62 -88,88 -142,2 -26,89 -142,2 13,89 -9,7
przyp. 2 119,29 -121,6 119,29 105,04 -3,83 97,75 -126,95 -143,46 -181,93 -64,17 -181,93 29,11 -21,2
przyp. 3 112,22 -113,08 112,22 99,78 -10,9 78,7 -134,02 -175,56 -177,8 -60,1 -177,8 30,71 -20,64
przyp. 4 0,4 -1,42 0,4 -0,67 0,4 0,09 0,4 0,84 -15,91 1,42 -15,91 -0,68 0,49
przyp. 5 -3,33 10,05 -3,33 3,72 -3,33 -2,61 -3,33 -8,94 4,75 8,55 4,75 -13,4 4,99

min 56,39 -196,62 56,39 45,54 -18,68 38,71 -205,97 -273,38 -344,79 -99,61 -344,79 -0,19 -35,89

max 182,74 -53,5 182,74 158,69 -0,72 141,77 -64,89 -79,1 -137,45 -16,92 -137,45 58,00 -4,22

Sheet 3: warunki

- warunek spelniony











- warunek spelniony











- warunek spełniony






Geometria :
hp= 60
- warunek spełniony








bw= 35
- warunek spełniony








hf= 10
- warunek spełniony








hs= 40
- warunek spełniony








bs= 35
- warunek spełniony








H-1= 120
- warunek spełniony








H-2= 390
- warunek spełniony








H-3= 420
- warunek spełniony








hst= 50
- warunek spełniony











- warunek spełniony











- warunek spełniony











- warunek spełniony











- warunek spełniony







f= 24

- warunek spełniony







fstrz.= 10

- warunek spełniony











- warunek spełniony






3 3 f 24 - zbrojenie przesla
- warunek spełniony






5 0 f 16 - zbrojenie na krawedzi podpory a
- warunek spełniony






6 0 f 16
- warunek spełniony











- warunek spełniony








3
- ilość prętów doprowadzonych dołem do podpory A
- warunek spełniony








3
- ilość prętów doprowadzonych dołem do podpory B
- warunek spełniony











- warunek spełniony







fstrz.= 10
- strzemiona podpory A
- warunek spełniony







fstrz.= 10
- strzemiona podpory B
- warunek spełniony







fstrz.= 10
- strzemiona połączenia żebra z podciągiem
- warunek spełniony











- warunek spełniony





2 As2= 0 f 16 - słup przekrój A-A
- warunek spełniony





4 As1= 0 f 24
- przekrój pracuje jako teowy

<= tu ma być jako teowy


2 As2= 0 f 16 - słup przekrój B-B
- warunek spełniony





4 As1= 0 f 24
- warunek spełniony





2 As2= 0 f 16 - słup przekrój C-C
- warunek spełniony





4 As1= 0 f 24
- warunek spełniony








f 12 - pręty zbrojeniowe stopy
- warunek spełniony








f 12 - pręty zbrojeniowe stopy
- warunek spełniony











- warunek spełniony











- warunek spełniony











- warunek spełniony









* gdy wstawione jest "0" brane pod uwage jest zbrojenie liczone
- warunek spełniony









** ilosc pretow zbrojeniowych w przekroju
- warunek spełniony











- warunek spełniony











- warunek spełniony











- warunek spełniony











- warunek spełniony












Sheet 4: pełzanie betonu

f(0)= 3,17
x1= 150,00 f(x1)= 3,00
m= -0,001
x2= 600,00 f(x2)= 2,50





























x f(x)




31,61 2,82
- dla dowolnego x


31,61 2,82




40,71 2,71




18,67 2,96




Wyszukiwarka

Podobne podstrony:
projekt ramy zelbetowej woda
Konspekt do wykladu ramy zelbetowe, naroza wezly rygle zalamane
Projekt rama zelbetowa
Projekt ramy monolitycznej
Projekt komina zelbetowego
21 Projektowanie przekroju zelbetowego i sprezonego w eleme
A Ajdukiewicz Eurokod 2 Podręczny skrót dla projektantów konstrukcji żelbetowych
do druku, Projekt ramy
projekt?rtek mikos żelbet (Naprawiony)
ITB 409 2005 Projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową
Autodesk Robot Structural Analysis 2010 Projekt moj zelbet analiza słupa Wyniki MES aktualne
Projekt ramy monolitycznej 2
Projekt ramy PSM
ściąga, Projektowanie belek żelbetowych
strona tytu éowa, Projekt łącznika żelbetowego pomiędzy halami przemysłowymi

więcej podobnych podstron
