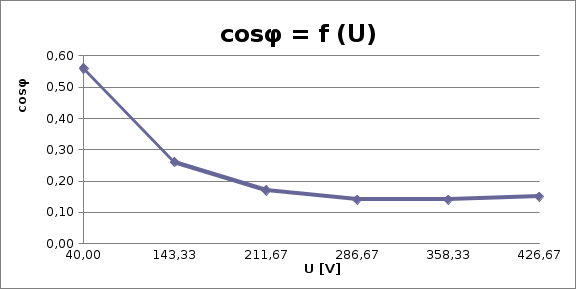

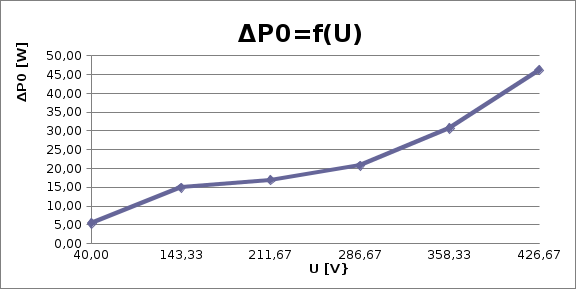

7.1. Charakterystyki biegu jałowego
				Pomiary						Obliczenia
Lp.	U1	U2	U3	I	cos		n	U	P0	Icz	Ib	P0		Rf
	V	V	V	A	-		obr/min	V	W	A	A	W	U^2	W
1	40	40	40	0,19	0,56	64	954,00	40,00	7,37	0,11	0,17	5,31	1600,00	19
2	145	140	145	0,32	0,26	75	990,20	143,33	20,66	0,08	0,31	14,82	20544,44
3	210	210	215	0,49	0,17	80	995,30	211,67	30,54	0,08	0,48	16,85	44802,78	0,898794046299167
4	290	280	290	0,70	0,14	78	997,00	286,67	48,66	0,10	0,68	20,73	82177,78
5	360	355	360	0,97	0,14	78	998,50	358,33	84,28	0,14	0,95	30,65	128402,78
6	430	420	430	1,34	0,15	79	998,50	426,67	148,54	0,20	1,32	46,19	182044,44
7.2. Charakterystyka obciążeniowa
				Pomiary						Obliczenia
Lp.	U1	U2	U3	I	cos	n	F	s	P	M	Puż			n1
	V	V	V	A	-	obr/min	G	%	W	Nm	W	-		obr/min
1	215	210	215	0,49	0,17	996,1	0	0,0039	30,78	0,00	0,00	0,00		1000
2	215	210	215	0,5	0,16	995,5	0,001	0,0045	29,56	0,00	0,41	0,01
3	215	210	215	0,5	0,19	994,2	0,006	0,0058	35,10	0,02	2,44	0,07
4	215	210	215	0,5	0,28	988,1	0,039	0,0119	51,73	0,15	15,74	0,30
5	215	210	215	0,52	0,36	979,5	0,073	0,0205	69,17	0,28	29,21	0,42
6	215	210	215	0,54	0,47	965,5	0,131	0,0345	93,78	0,51	51,66	0,55
7	215	210	215	0,58	0,57	950,1	0,193	0,0499	122,16	0,75	74,90	0,61
8	215	210	215	0,64	0,64	932,5	0,258	0,0675	151,35	1,00	98,27	0,65
7.3. Praca trójfazowa i jednofazowa (przy obniżonym napięciu)
				Pomiary						Obliczenia
Lp.	U1	U2	U3	I	cos	n	mo	s	P	M	Puż	
	V	V	V	A	-	obr/min	kg	%	W	Nm	W	-
1
2

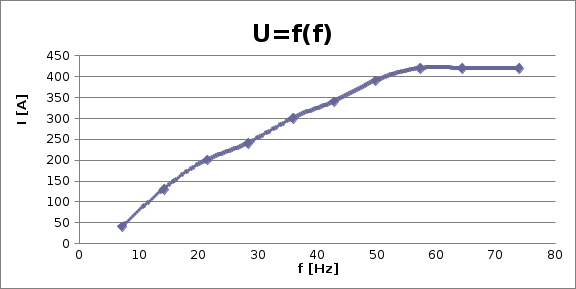

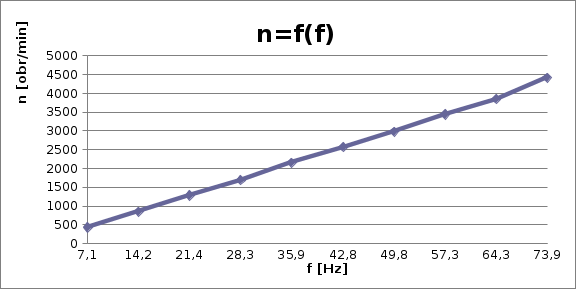

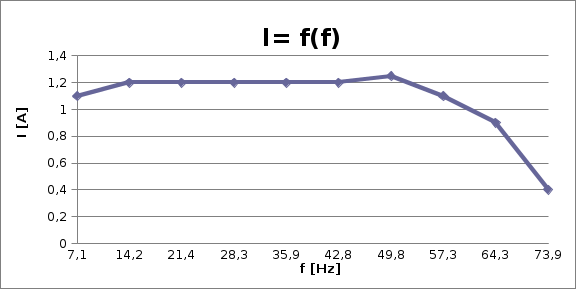

7.4. Charakterystyki regulacyjne przy biegu jałowym
															[A]
				Pomiary					Obliczenia
Lp.	f	U	I	P1	P2	n	P0	Q0	cos	Icz	Ib
	Hz	V	A	W	W	obr/min	W	var	-	A	A
1	7,1	40	1,1	90	10	427,1	100	138,56	0,59	0,64	0,89
2	14,2	130	1,2	170	30	850,6	200	242,49	0,64	0,76	0,93
3	21,4	200	1,2	270	50	1282	320	381,05	0,64	0,77	0,92
4	28,3	240	1,2	335	70	1690	405	458,99	0,66	0,79	0,90
5	35,9	300	1,2	420	90	2148	510	571,58	0,67	0,80	0,90
6	42,8	340	1,2	500	120	2566	620	658,18	0,69	0,82	0,87
7	49,8	390	1,25	590	140	2978	730	779,42	0,68	0,85	0,91
8	57,3	420	1,1	580	130	3440	710	779,42	0,67	0,74	0,81
9	64,3	420	0,9	500	80	3843	580	727,46	0,62	0,56	0,70
10	73,9	420	0,4	440	50	4413	490	675,50	0,59	0,23	0,32
7.4. Charakterystyki regulacyjne przy biegu jałowym
				Pomiary						Obliczenia
Lp.	f	U	I	P1	P2	n	mo	P	Q	cos	M	Puż	
	Hz	V	A	W	W	obr/min	kg	W	var	-	Nm	W	-
1
2
3
4
5
6
7
8
9
10

---
