Overview

wymiary gabarytowe nożą
punkty charakterystyczne
zarys noża
rysunek wykonawczy wzorca

---

Sheet 1: wymiary gabarytowe nożą

Projektowanie nozy kształtowych
Do ukształtowania powyższej powierzchni zaprojektowany zostanie nóż kształtowy
słupkowy
Tok projektowania noża słupkowego
			1. ustalenie wymiarów gabarytowych noża,
			2. obliczenie zarysu noża
			3. wykonanie rysunku wzorca i pzreciwwzorca
			4. opracowanie rysunku wykonawczego noża.

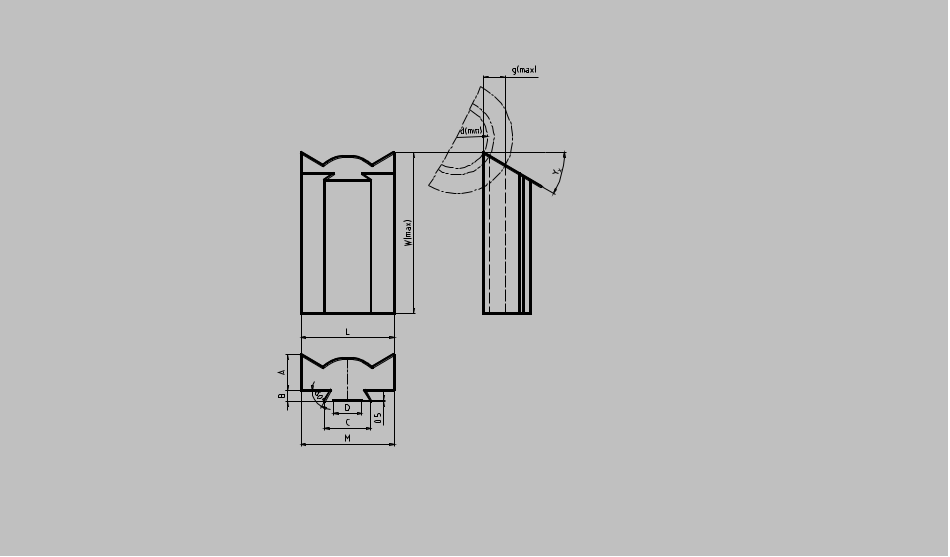

	USTALENIE WYMIARÓW GABARYTOWYCH NOŻA

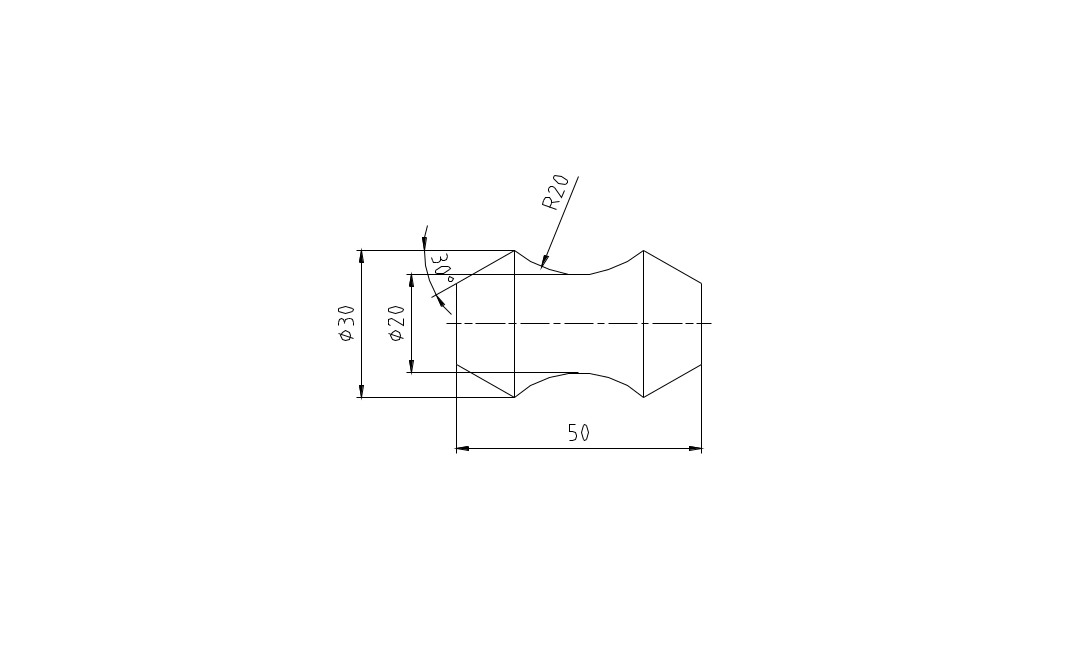

Największa głębokość zarysu przedmiotu
	d(max)=	30,00	mm
	d(min)=	16,41	mm				6,80	mm
	A=	19,00
Wymiary	B=	6,00
noża	C=	25,00
w mm	D=	15,00
	W=	75,00
	r=	0,50
Łączny	d(r1)=	6,00
wymiar	M1=	34,46
chwytu	d(r2)=	4,00
	M2=	29,00

---

Sheet 2: punkty charakterystyczne

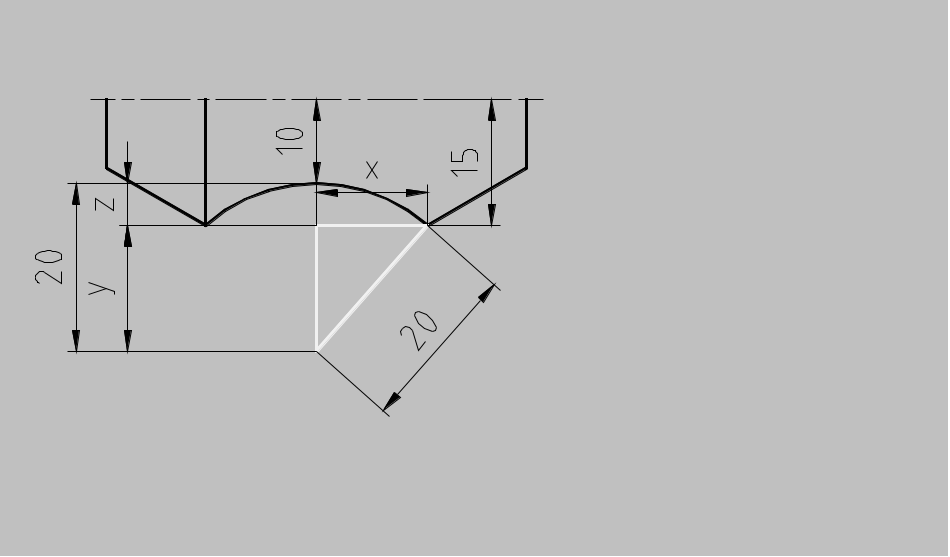

USTALENIE PUNKTÓW CHARAKTERYSTYCZNYCH I OBLICZENIE ICH WSPÓŁRZĘDNYCH
				z = 15 - 10 = 5
				y = 20 - z = 20 - 5 = 15
			współrzędne w mm

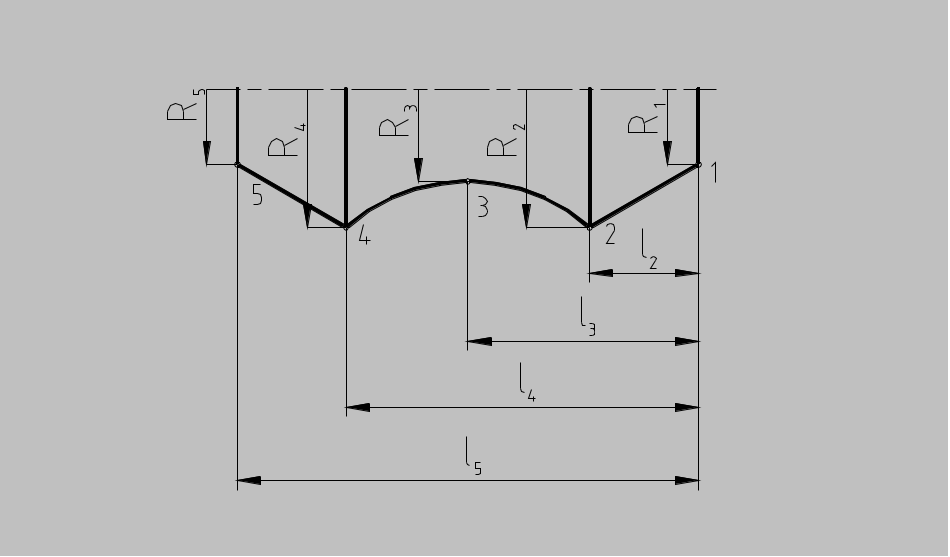

		punkty zrysu
		1.	0	8,205
		2.	11,770	15,000
		3.	25,000	10,000
		4.	38,230	15,000
		5.	50,000	8,205
										z
																																																				s

---

Sheet 3: zarys noża

USTALENIE PARAMETRÓW GEOMETRYCZNYCH OSTRZA
Materiał obrabiany:
Stal o wytrzymałości
dla której przyjmujemy
Kąt natarcia
Kąt przyłożenia
OBLICZANIE ZARYSU NOŻA
	OBLICZENIA WYMIARÓW E I F						OBLICZENIA WYMIARÓW G
	Lp.	Równanie		Wielkość	Wartość		Lp.	Równanie		Wielkość	Wartość
	1				8,205		1	WYKONAWCZY KĄT NATARCIA			15
					Kąt natarcia podany w stopniach 15		2				10
					2,124		3				25
	2				15		4				0,000
					7,925		5				1,674
	3				10,000		6				6,275
					12
	4				9,772
	5				1,847
	6				15,000
					8
	7				14,849
	8				6,924
	OBLICZENIA DLA PUNKTU 2 SĄ IDENTYCZNE JAK DLA PUNKTU 4 A DLA PUNKTU 5 IDENTYCZNE JAK DLA PUNKTU NR 1
									S

---

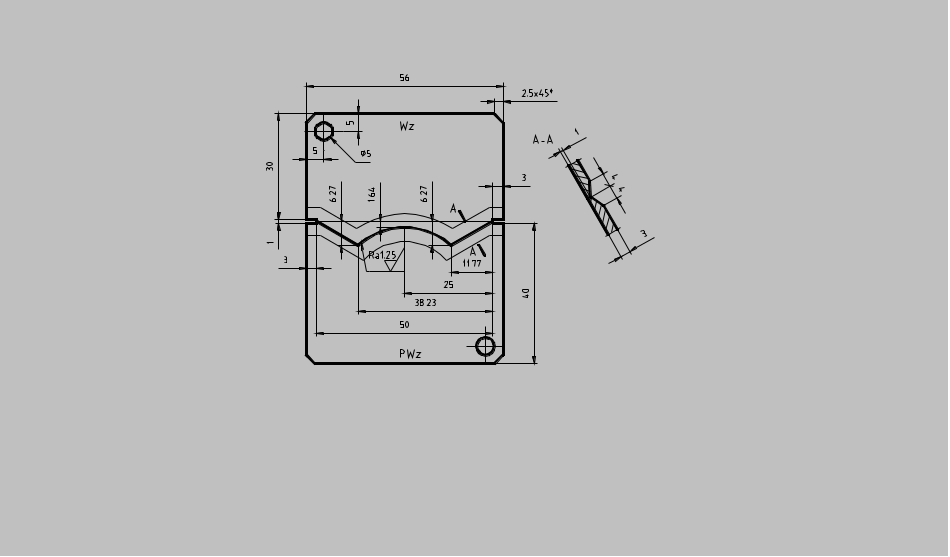

Sheet 4: rysunek wykonawczy wzorca
