Overview

Wyjściowy
Arkusz1
Wejściowe
Arkusz2
Przejściowa
Arkusz3

---

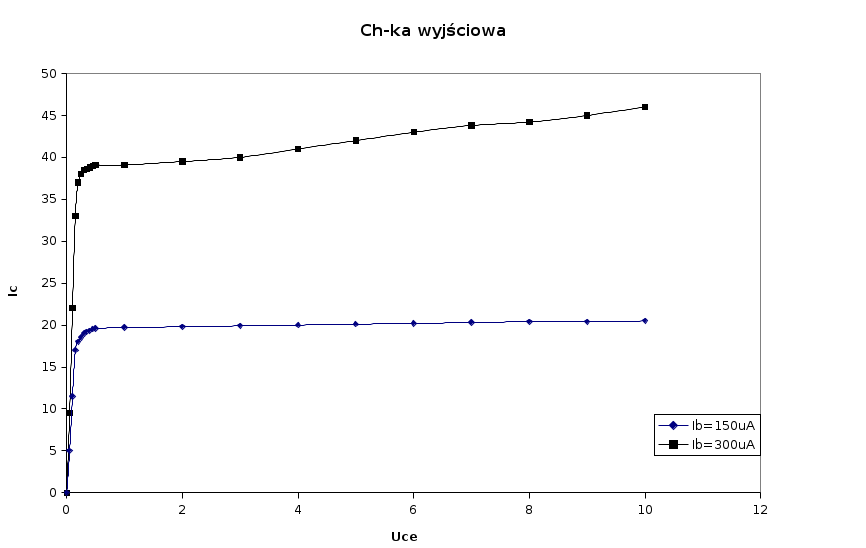

Sheet 1: Wyjściowy

---

Sheet 2: Arkusz1

IB=150A		IB=300A
UCE	IC	UCE	IC
[V]	[mA]	[V]	[mA]
0	0	0	0
0,05	5	0,05	9,5
0,1	11,5	0,1	22
0,15	17	0,15	33
0,2	18	0,2	37
0,25	18,5	0,25	38
0,3	19	0,3	38,5
0,35	19,2	0,35	38,6
0,4	19,3	0,4	38,8
0,45	19,5	0,45	39
0,5	19,6	0,5	39,1
1	19,7	1	39,1
2	19,8	2	39,5
3	19,9	3	40
4	20	4	41
5	20,1	5	42
6	20,2	6	43
7	20,3	7	43,8
8	20,4	8	44,2
9	20,4	9	45
10	20,5	10	46

---

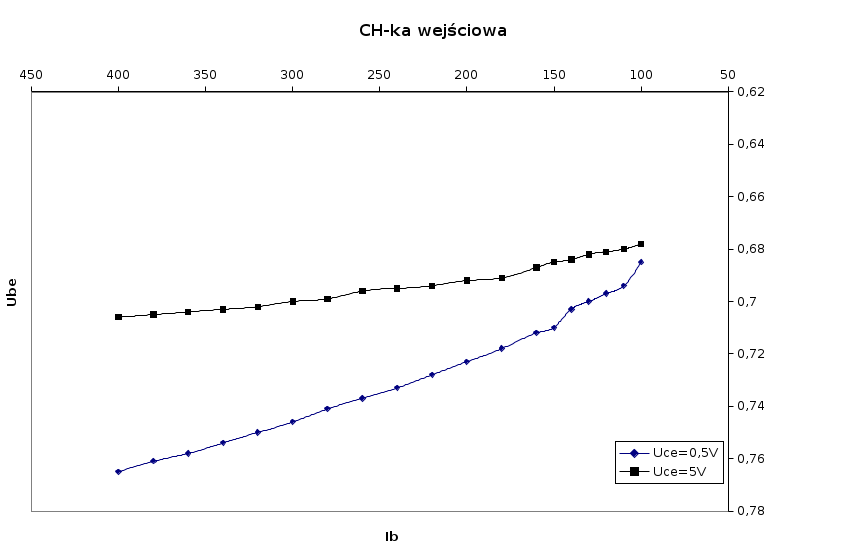

Sheet 3: Wejściowe

---

Sheet 4: Arkusz2

UCE = 0,5V		UCE = 5V
IB	UBE	IB	UBE
[A]	[V]	[A]	[V]
100	0,685	100	0,678
110	0,694	110	0,68
120	0,697	120	0,681
130	0,7	130	0,682
140	0,703	140	0,684
150	0,71	150	0,685
160	0,712	160	0,687
180	0,718	180	0,691
200	0,723	200	0,692
220	0,728	220	0,694
240	0,733	240	0,695
260	0,737	260	0,696
280	0,741	280	0,699
300	0,746	300	0,7
320	0,75	320	0,702
340	0,754	340	0,703
360	0,758	360	0,704
380	0,761	380	0,705
400	0,765	400	0,706

---

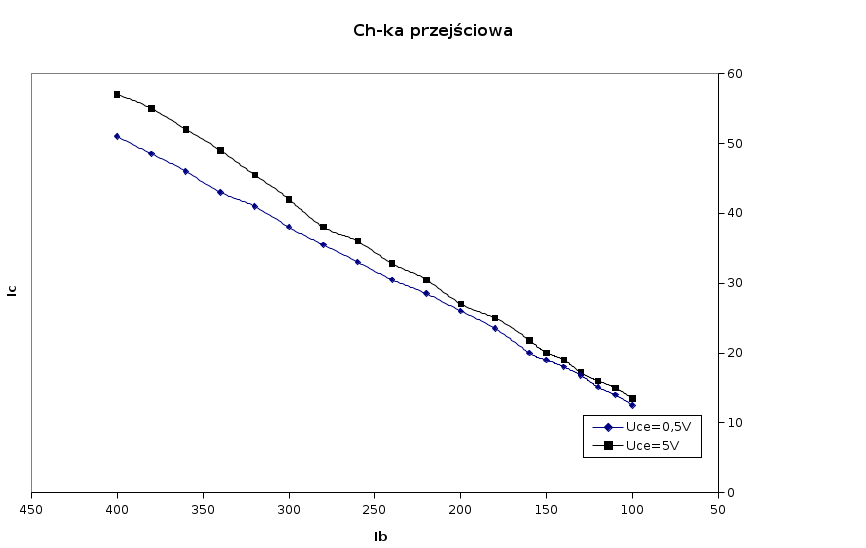

Sheet 5: Przejściowa

---

Sheet 6: Arkusz3

UCE = 0,5V		UCE = 5V
IB	IC	IB	IC
[A]	[mA]	[A]	[mA]
100	12,5	100	13,5
110	14	110	15
120	15,1	120	16
130	16,8	130	17,2
140	18	140	19
150	19	150	20
160	20	160	21,8
180	23,5	180	25
200	26	200	27
220	28,5	220	30,5
240	30,5	240	32,8
260	33	260	36
280	35,5	280	38
300	38	300	42
320	41	320	45,5
340	43	340	49
360	46	360	52
380	48,5	380	55
400	51	400	57
