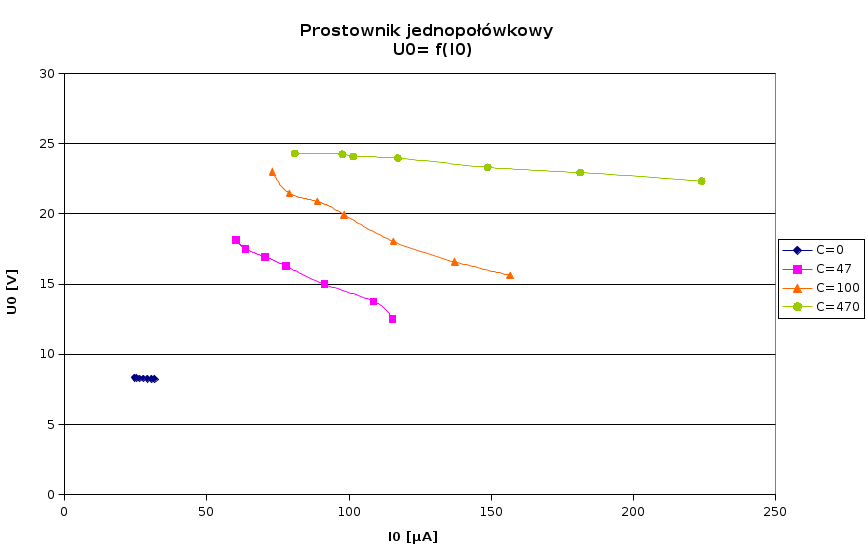

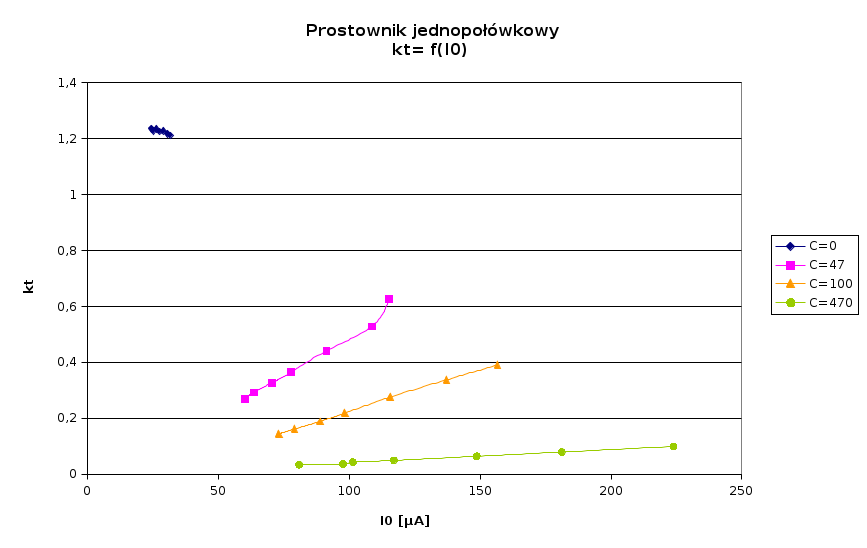

Prostownik jednopołówkowy
C=0
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	24,51	25,23	26,39	27,73	29,09	30,62	31,71
U0	[V]	8,32	8,31	8,29	8,27	8,25	8,23	8,22
Ut	[V]	10,27	10,2	10,23	10,13	10,12	10,02	9,95
kt		1,234375	1,22743682310469	1,23401688781665	1,22490931076179	1,22666666666667	1,21749696233293	1,21046228710462
C=47μF
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	60,2	63,6	70,4	77,9	91,4	108,6	115,2
U0	[V]	18,16	17,52	16,95	16,28	14,99	13,77	12,51
Ut	[V]	4,9	5,13	5,53	5,94	6,62	7,28	7,84
kt		0,27	0,29	0,33	0,36	0,44	0,53	0,63
C=100μF
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	73,1	79,1	88,9	98,3	115,6	137,1	156,6
U0	[V]	22,97	21,46	20,89	19,93	18,03	16,59	15,62
Ut	[V]	3,31	3,47	3,95	4,36	4,97	5,6	6,1
kt		0,144101001306051	0,161696178937558	0,189085686931546	0,218765679879579	0,275651691625069	0,337552742616034	0,390524967989757
C=470μF
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	80,9	97,6	101,4	117,1	148,7	181,2	223,9
U0	[V]	24,31	24,25	24,08	23,97	23,32	22,94	22,33
Ut	[V]	0,83	0,9	1,04	1,19	1,5	1,82	2,22
kt		0,034142328259975	0,037113402061856	0,043189368770764	0,049645390070922	0,064322469982847	0,079337401918047	0,099417823555755

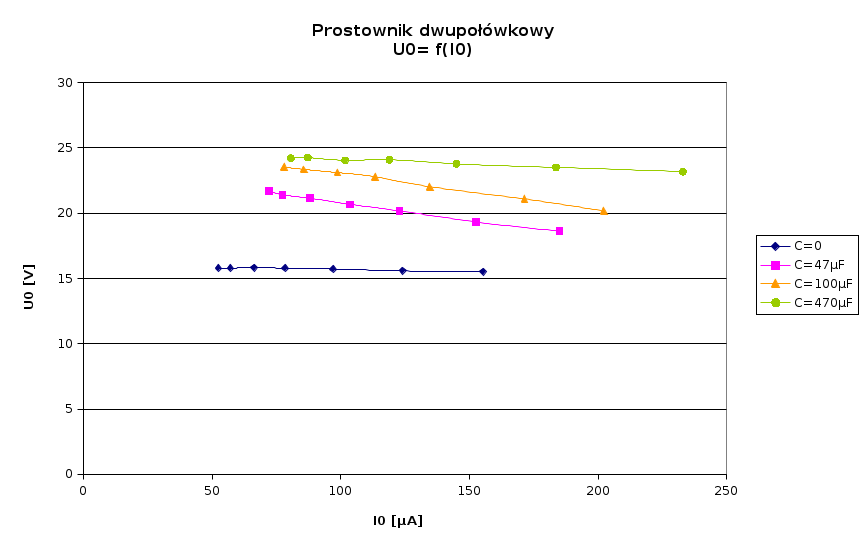

Prostownik dwupołówkowy
C=0
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	52,5	57,1	66,3	78,4	97,1	124,1	155,3
U0	[V]	15,78	15,79	15,82	15,79	15,72	15,58	15,51
Ut	[V]	7,99	7,96	8,06	8,08	7,92	7,98	7,9
kt		0,506337135614702	0,504116529449018	0,509481668773704	0,511716276124129	0,50381679389313	0,51219512195122	0,509348807221148
C=47μF
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	72	77,4	88,1	103,6	122,8	152,6	185
U0	[V]	21,71	21,41	21,14	20,68	20,17	19,33	18,62
Ut	[V]	3,02	3,13	3,42	3,66	4,01	4,62	5,19
kt		0,139106402579456	0,146193367585241	0,161778618732261	0,176982591876209	0,198810114030739	0,239006725297465	0,278732545649839
C=100μF
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	78	85,6	98,7	113,4	134,6	171,4	202,2
U0	[V]	23,52	23,36	23,11	22,79	22,03	21,09	20,15
Ut	[V]	1,65	1,79	2,04	2,41	2,73	3,44	3,87
kt		0,07015306122449	0,076626712328767	0,088273474686283	0,105748135146994	0,123921924648207	0,163110478899953	0,192059553349876
C=470μF
Pozycja potencjometru		a	b	c	d	e	f	g
I0	[mA]	80,6	87,2	101,7	118,9	144,9	183,6	232,9
U0	[V]	24,21	24,26	24,05	24,09	23,78	23,51	23,18
Ut	[V]	0,36	0,39	0,45	0,53	0,66	0,8	1
kt		0,014869888475837	0,016075845012366	0,018711018711019	0,022000830220008	0,027754415475189	0,034028073160357	0,04314063848145
