luk poziomy wariant I [ R ]



Wpisać dane:

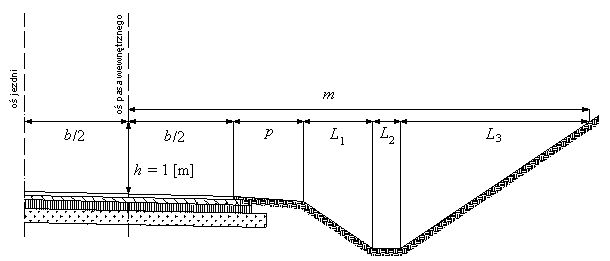

b/2= p= L1= L2= L3= mrz=
szerokość pasa ruchu b= 3,5 [m]

1,75 1,25 0,75 0,4 2,5 6,65 [m]
szerokość pobocza gruntowego p= 1,25 [m]





=

pochylenie poprzeczne jezdni na łuku io= 4 [%]








pochylenie poprzeczne wewnętrznego pobocza ip= 6 [%]








pochylenie skarpy rowu n= 1,5









głębokość rowu hr= 0,5 [m]








szerokość rowu br= 0,4 [m]








pochylenie skarpy wykopu n= 1,5






















zastosowany promień łuku poziomego R= 750 [m]























Wpisać dane:

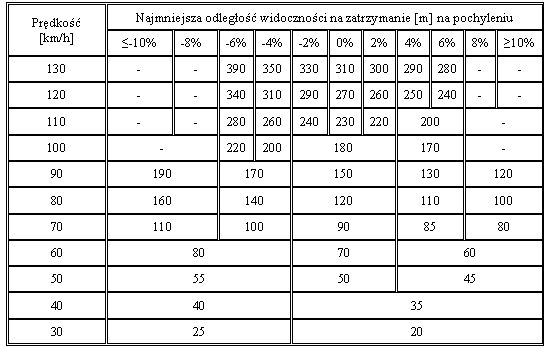

Tab.1








v= Zgodnie z WT paragraf 168 wstawić w przypadku dróg klasy G i wyższej wartość prędkości miarodajnej lub w przypadku dróg klas niższych wartość prędkości projektowej + 10 [km/h] 90 [km/h]
prędkość projektowa vp= 70 [km/h]
wartość pochylenia podłużnego drogi w kierunku 1-2 i1= wartość pochylenia podłużnego wstawić w % ze znakiem +, gdy wzniesienie, gdy spadek wstawić ze znakiem - -0,6 [%]
wartość pochylenia podłużnego drogi w kierunku 2-1 i2= wartość pochylenia podłużnego wstawić w % ze znakiem +, gdy wzniesienie, gdy spadek wstawić ze znakiem - 1,7 [%]






Tu wstawić wartości


interplowane z tab. 1:
odległość widoczności w kierunku 1-2 (wstawić najniekorzystniejszą wartość) Lz= 150 [m]
odległość widoczności w kierunku 2-1 (wstawić najniekorzystniejszą wartość) Lz= 150 [m]




odległość widoczności uwzględniona do obliczeń Lz= 150 [m]































































promień pasa wewnętrznego R1= 748,25 [m]








cos a = 0,991




pomocnicze obliczenia:



dysponowana na łuku odległość widoczności Ld= 199,6 [m]


a= 0,1334 [radiany]









a= 7,64 [o]


Czy zapewniona jest na łuku poziomym widoczność Lz? tak





























Czy zapewniony jest na łuku poziomym odsęp m? tak
















odstęp m konieczny do zapewnienia m= 3,8 [m]









Dm= 2,85 [m]





























































pomocnicze obliczenia:










Lz*28,65/R1= 0,1002 [radiany]









Lz*28,65/R1= 5,74 [o]









cos(Lz*28,65/R1)= 0,995










1-cos(Lz*28,65/R1)= 0,005
