Wpisać dane: |
|
|
|
b/2= |
p= |
L1= |
L2= |
L3= |
mrz= |
|

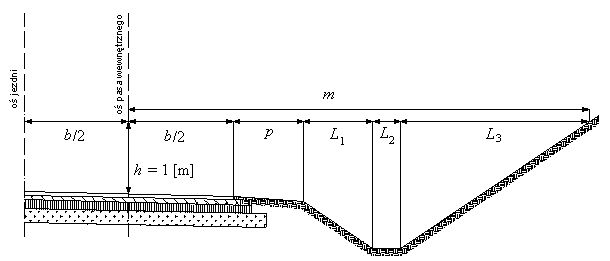

| szerokość pasa ruchu |
b= |
3,5 |
[m] |
|
|
1,75 |
1,25 |
0,75 |
0,4 |
2,5 |
6,65 |
[m] |
| szerokość pobocza gruntowego |
p= |
1,25 |
[m] |
|
|
|
|
|
|
= |
|
|
| pochylenie poprzeczne jezdni na łuku |
io= |
4 |
[%] |
|
|
|
|
|
|
|
|
|
| pochylenie poprzeczne wewnętrznego pobocza |
ip= |
6 |
[%] |
|
|
|
|
|
|
|
|
|
| pochylenie skarpy rowu |
n= |
1,5 |
|
|
|
|
|
|
|
|
|
|
| głębokość rowu |
hr= |
0,5 |
[m] |
|
|
|
|
|
|
|
|
|
| szerokość rowu |
br= |
0,4 |
[m] |
|
|
|
|
|
|
|
|
|
| pochylenie skarpy wykopu |
n= |
1,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| zastosowany promień łuku poziomego |
R= |
750 |
[m] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wpisać dane: |
|
Tab.1 |
|
|
|
|
|
|
|
|
|
v= |
Zgodnie z WT paragraf 168
wstawić w przypadku dróg klasy G i wyższej wartość prędkości miarodajnej lub w przypadku dróg klas niższych wartość prędkości projektowej + 10 [km/h]
90 |
[km/h] |
|
| prędkość projektowa |
vp= |
70 |
[km/h] |
| wartość pochylenia podłużnego drogi w kierunku 1-2 |
i1= |
wartość pochylenia podłużnego wstawić w % ze znakiem +, gdy wzniesienie, gdy spadek wstawić ze znakiem -
-2 |
[%] |
| wartość pochylenia podłużnego drogi w kierunku 2-1 |
i2= |
wartość pochylenia podłużnego wstawić w % ze znakiem +, gdy wzniesienie, gdy spadek wstawić ze znakiem -
0,8 |
[%] |
|
|
|
|
|
|
Tu wstawić wartości |
|
|
|

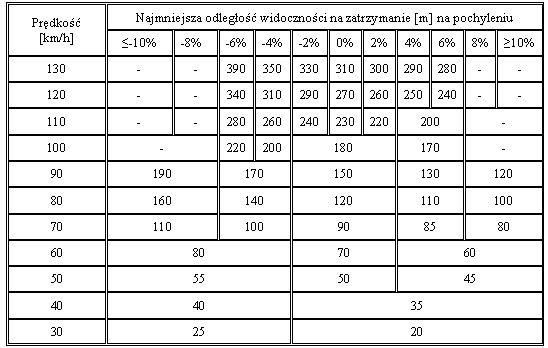

interplowane z tab. 1: |
|
| odległość widoczności w kierunku 1-2 (wstawić najniekorzystniejszą wartość) |
Lz= |
150 |
[m] |
| odległość widoczności w kierunku 2-1 (wstawić najniekorzystniejszą wartość) |
Lz= |
150 |
[m] |
|
|
|
|
| odległość widoczności uwzględniona do obliczeń |
Lz= |
150 |
[m] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| promień pasa wewnętrznego |
R1= |
748,25 |
[m] |
|
|
|
|
|
|
|
|
|
| cos a |
= |
0,991 |
|
|
|
|
|
pomocnicze obliczenia: |
|
|
|
|
| dysponowana na łuku odległość widoczności |
Ld= |
199,6 |
[m] |
|
|
|
a= |
0,1334 |
[radiany] |
|
|
|
|
|
|
|
|
|
|
a= |
7,64 |
[o] |
|
|
|
| Czy zapewniona jest na łuku poziomym widoczność Lz? |
tak |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Czy zapewniony jest na łuku poziomym odsęp m? |
tak |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| odstęp m konieczny do zapewnienia |
m= |
3,8 |
[m] |
|
|
|
|
|
|
|
|
|
|
Dm= |
2,85 |
[m] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
pomocnicze obliczenia: |
|
|
|
|
|
|
|
|
|
|
|
| Lz*28,65/R1= |
0,1002 |
[radiany] |
|
|
|
|
|
|
|
|
|
|
| Lz*28,65/R1= |
5,74 |
[o] |
|
|
|
|
|
|
|
|
|
|
| cos(Lz*28,65/R1)= |
0,995 |
|
|
|
|
|
|
|
|
|
|
|
| 1-cos(Lz*28,65/R1)= |
0,005 |
|
|
|
|
|
|
|
|
|
|
|
