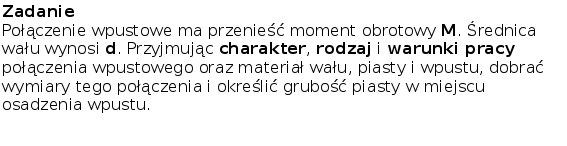

| OBLICZANIE POŁĄCZEŃ WPUSTOWYCH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. Dane wejściowe |
|
|
|
|
|
|
2. Przyjęcie wymiarów, odmiany |
|
|
|
|
Wg średnicy wału na podstawie tablicy 4 zbioru zadań
|
|
| Przenoszony moment obrotowy M [Nm] |
|
|
|
|
500 |
|
i liczby wpustów |
|
|
|
|
|
|
| Warunki pracy |
|
|
|
|
Wg tablicy 6 zbioru zadań
średnie |
|
Szerokość wpustu b [mm] |
|
|
|
|
14 |
|
| Rodzaj połączenia (współczynnik z1) |
|
|
|
|
Wg tablicy 6 zbioru zadań
0,6 |
|
Wysokość wpustu h [mm] |
|
|
|
|
9 |
|
| Średnica wału d [mm] |
|
|
|
|
45 |
|
Głębokość rowka t1 [mm] |
|
|
|
|
5,5 |
|
| Materiał wału |
|
|
|
|
Wpisać symbol literowy i znak materiału na podstawie tablicy 1 lub 2 zbioru zadań
stal 35 |
|
Odmiana wpustu |
|
|
|
|
A |
|
| Naprężenia dopuszczalne dla wału kc [MPa] |
|
|
|
|
Dla materiału wału wg tablicy 1 lub 2 uwzględniając warunki pracy połączenia, tzn. kc, kcj lub kco
155 |
|
Liczba wpustów z |
|
|
|
|
Wstawić z = 1. Jeżeli uwaga będzie miała treść "Liczbę wpustów dobrano nieprawidfłowo", to wstawić z = 2
1 |
|
| Materiał piasty (oprawy) |
|
|
|
|
Wpisać symbol literowy i znak materiału na podstawie tablicy 1 lub 2 zbioru zadań
St7 |
|
|
|
|
|
|
|
|
| Naprężenia dopuszczalne dla piasty kc [MPa] |
|
|
|
|
Dla materiału piasty wg tablicy 1 lub 2 uwzględniając warunki pracy połączenia, tzn. kc, kcj lub kco
175 |
|
3. Dobór współczynników: |
|
|
|
|
|
|
| Materiał wpustu |
|
|
|
|
Wpisać symbol literowy i znak materiału na podstawie tablicy 1 lub 2 zbioru zadań
St6 |
|
|
|
|
|
|
Dla piasty: żeliwnej c = 3,5 stalowej c = 3,2
3,2 |
|
| Naprężenia dopuszczalne wpustu kc [MPa] |
|
|
|
|
Dla materiału wpustu wg tablicy 1 lub 2 uwzględniając warunki pracy połączenia, tzn. kc, kcj lub kco
160 |
|
|
|
|
|
|
Dla odmiany A współczynik ten wynosi tyle ile szerokość b wpustu, dla odmianmy B = 0 (wstawić zero), dla AB = połowy szerokości wpustu b (b/2)
14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 4.Obliczenia |
|
|
|
|
1 |
|
Uwaga: |
|
|
|
|
|
|
| Czynna długość wpustu lo [mm] |
|
|
|
43,4 |
|
|
Liczbę wpustów dobrano prawidłowo |
|
|
|
|
|
|
| Całkowita długość wpustu l [mm] |
|
|
|
58 |
|
|
|
|
|
|
|
|
|
| Grubość piasty g [mm] |
|
|
|
25,4 |
|
|
|
|
|
|
|
|
|
| 5. Długość normalna uwzgl. PN lPN [mm] |
|
|
|
|
Wg tablicy 4 zbioru zadań
63 |
|
|
|
|
1 |
|
|
|
| 6. Grubość piasty znormalizowana gPN [mm] |
|
|
|
|
26 |
|
Uwaga: |
|
Dane dobrano prawidłowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7. Ostatecznie ustalono: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
WPUST PRYZMATYCZNY |
|
|
A |
14 |
x |
9 |
x |
63 |
PN - 70/M - 85005 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
