Wykresy i obliczenia do sprawozdania nr 210


Overview

Obliczenia
Wykres 1


Sheet 1: Obliczenia



C = 0,06 uF




Lp. f [Hz] U1 U2 Uśr [mV] Su śr dU w [rad/s]
1. 100 1,58 1,57 1,575 0,005 0,017 628
2. 140 1,45 1,45 1,45 0 0,016 880
3. 180 1,29 1,29 1,29 0 0,016 1131
4. 220 1,15 1,12 1,135 0,015 0,022 1382
5. 260 0,97 0,96 0,965 0,005 0,017 1634
6. 300 0,82 0,81 0,815 0,005 0,017 1885
7. 340 0,69 0,69 0,69 0 0,016 2136
8. 380 0,61 0,60 0,605 0,005 0,017 2388
9. 400 0,56 0,56 0,56 0 0,016 2513
10. 420 0,53 0,52 0,525 0,005 0,017 2639
11. 440 0,50 0,48 0,49 0,01 0,019 2765
12. 460 0,48 0,47 0,475 0,005 0,017 2890
13. 480 0,48 0,48 0,48 0 0,016 3016
14. 500 0,48 0,48 0,48 0 0,016 3142
15. 520 0,49 0,49 0,49 0 0,016 3267
16. 540 0,51 0,52 0,515 0,005 0,017 3393
17. 560 0,54 0,54 0,54 0 0,016 3519
18. 580 0,57 0,57 0,57 0 0,016 3644
19. 600 0,60 0,60 0,6 0 0,016 3770
20. 640 0,65 0,65 0,65 0 0,016 4021
21. 680 0,71 0,71 0,71 0 0,016 4273
22. 720 0,76 0,76 0,76 0 0,016 4524
23. 760 0,82 0,82 0,82 0 0,016 4775
24. 800 0,87 0,87 0,87 0 0,016 5027
25. 840 0,93 0,93 0,93 0 0,016 5278
26. 880 0,98 0,98 0,98 0 0,016 5529
27. 920 1,03 1,03 1,03 0 0,016 5781
28. 960 1,08 1,08 1,08 0 0,016 6032
29. 1000 1,12 1,12 1,12 0 0,016 6283
30. 1040 1,16 1,16 1,16 0 0,016 6535
31. 1080 1,19 1,20 1,195 0,005 0,017 6786
32. 1100 1,21 1,21 1,21 0 0,016 6912










































C = 0,055 uF




Lp.
U1 U2 Uśr
dU w [rad/s]
1. 100 1,57 1,58 1,575 0,005 0,017 628
2. 140 1,46 1,46 1,46 0 0,016 880
3. 180 1,31 1,31 1,31 0 0,016 1131
4. 220 1,16 1,15 1,155 0,005 0,017 1382
5. 260 1,02 1,00 1,01 0,01 0,019 1634
6. 300 0,86 0,84 0,85 0,01 0,019 1885
7. 340 0,73 0,72 0,725 0,005 0,017 2136
8. 380 0,62 0,62 0,62 0 0,016 2388
9. 400 0,57 0,57 0,57 0 0,016 2513
10. 420 0,54 0,53 0,535 0,005 0,017 2639
11. 440 0,50 0,50 0,5 0 0,016 2765
12. 460 0,47 0,46 0,465 0,005 0,017 2890
13. 480 0,45 0,44 0,445 0,005 0,017 3016
14. 500 0,45 0,44 0,445 0,005 0,017 3142
15. 520 0,45 0,44 0,445 0,005 0,017 3267
16. 540 0,46 0,46 0,46 0 0,016 3393
17. 560 0,49 0,49 0,49 0 0,016 3519
18. 580 0,52 0,52 0,52 0 0,016 3644
19. 600 0,54 0,55 0,545 0,005 0,017 3770
20. 640 0,60 0,60 0,6 0 0,016 4021
21. 680 0,66 0,66 0,66 0 0,016 4273
22. 720 0,71 0,72 0,715 0,005 0,017 4524
23. 760 0,77 0,77 0,77 0 0,016 4775
24. 800 0,83 0,83 0,83 0 0,016 5027
25. 840 0,88 0,89 0,885 0,005 0,017 5278
26. 880 0,94 0,94 0,94 0 0,016 5529
27. 920 0,98 0,99 0,985 0,005 0,017 5781
28. 960 1,03 1,03 1,03 0 0,016 6032
29. 1000 1,08 1,08 1,08 0 0,016 6283
30. 1040 1,12 1,12 1,12 0 0,016 6535
31. 1080 1,16 1,16 1,16 0 0,016 6786
32. 1100 1,17 1,17 1,17 0 0,016 6912

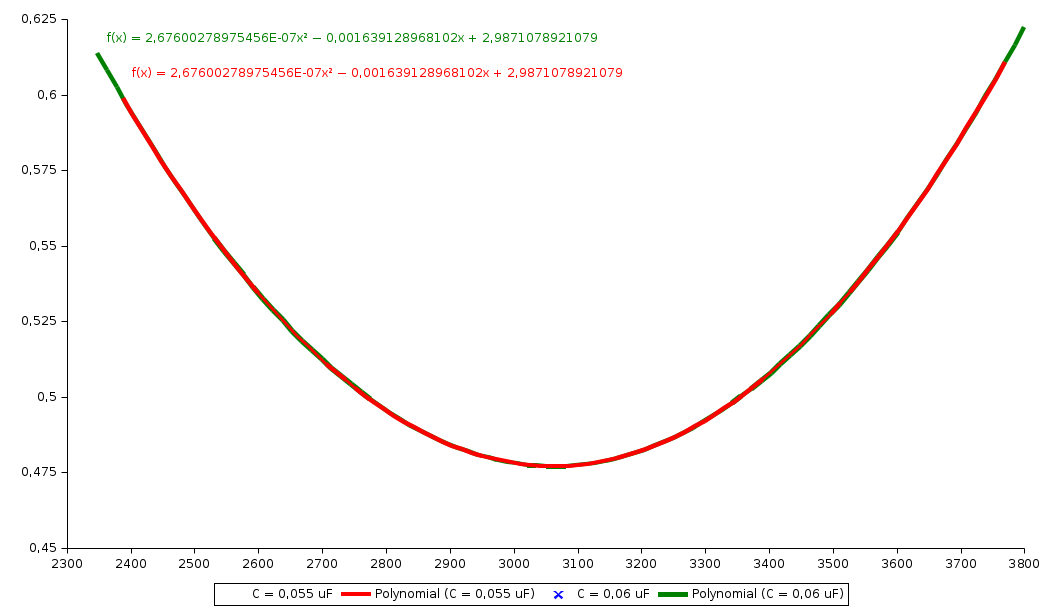

Sheet 2: Wykres 1
