sieci z wykladu


































































































































































Pula adresowa 214.15.64.0 / 20





20 bitów ID sieci i 12 bitów na ID hosta (adres IP = 32 bity)


















Nazwa sieci: Liczba komputerów Liczba adresów w częsci hosta Max ilość hostów* Liczba bitów w częsci hosta Liczba bitów w częsci podsieci Maska Maska / L. P.






*najbliżasza wieloktorność 2^n
Sieć 1 10 13 16



3


Liczba komputerów w sieci jest podana na początku
Sieć 2 28 32 32



2


Liczba adresów w częsci hosta - trzeba dodać 3 adresy: adres sieci, adres broadcast, adres routera
Sieć 3 58 61 64



1


Łącznik 1 0 4 4



4



Łącznik 2 0 4 4



5


Numerujemy sieci od największej do najmniejszej (od razu)
Łącznik 3 0 4 4



6




Podane Podane + 3 2^n Patrz niżej Patrz w M33




Wpisujemy odraz z palca






Komórka C30 - Długi słusznie zauważył, że są 2 routery, czyli nie 31, tylko 32




















































Sieć 1:











Nazwa sieci: Liczba komputerów Liczba adresów w częsci hosta Max ilość hostów* Liczba bitów w częsci hosta Liczba bitów w częsci podsieci Maska Maska / L. P.







Sieć 1 10 13 16 4 8 255.255.255.240 /28 3







Musi się sumować do 12 w tym przykładzie (/20)
28 bo 32 - 4




Pula adresowa:








214.15.64.0 / 20










Z tych 12 bitów musimy mieć miejsce na podsieć i na hosty.











W sieci 1 wystarcza 4 bity na host, bo mamy 16 hostow, czyli zostaje 8 bitow na podsiec
























Maska wyglada tak:











sieć sieć sieć sieć|host








11111111 11111111 11111111 1111|0000








255 255 255 240


































Sieć 2:











Nazwa sieci: Liczba komputerów Liczba adresów w częsci hosta Max ilość hostów* Liczba bitów w częsci hosta Liczba bitów w częsci podsieci Maska Maska / L. P.







Sieć 2 28 31 32 5 7 255.255.255.224 /27 2










27 bo 32 - 5





























Wystarczy 5 bitów na host, bo 2^5 = 32











Zostaje 7 bitów na sieć











Maska:











sieć sieć sieć sieć|host








11111111 11111111 11111111 111|00000








255 255 255 224









































































Sieć 3:











Nazwa sieci: Liczba komputerów Liczba adresów w częsci hosta Max ilość hostów* Liczba bitów w częsci hosta Liczba bitów w częsci podsieci Maska Maska / L. P.







Sieć 3 58 61 64 6 6 255.255.255.192 /26 1





























64 hosty, czyli 2^6
6 bitów na host i 6 bitów na siec









Maska:











sieć sieć sieć sieć|host








11111111 11111111 11111111 11|000000








255 255 255 192















































Łączniki:











Nazwa sieci: Liczba komputerów Liczba adresów w częsci hosta Max ilość hostów* Liczba bitów w częsci hosta Liczba bitów w częsci podsieci Maska Maska / L. P.







Łącznik 1 0 4 4 2 10 255.255.255.252 /30 4



Łącznik 2 0 4 4 2 10 255.255.255.252 /30 5



Łącznik 3 0 4 4 2 10 255.255.255.252 /30 6
















2^2 = 4, czyli 2 bity potrzebujemy na hosta, zostaje 10 na siec
























Maska:











sieć sieć sieć sieć|host








11111111 11111111 11111111 111111|00








255 255 255 252






















































































Wypełniona tabelka:











Nazwa sieci: Liczba komputerów Liczba adresów w częsci hosta Max ilość hostów* Liczba bitów w częsci hosta Liczba bitów w częsci podsieci Maska Maska / L. P.







Sieć 1 10 13 16 4 8 255.255.255.240 28 3



Sieć 2 28 31 32 5 7 255.255.255.224 27 2



Sieć 3 58 61 64 6 6 255.255.255.192 26 1



Łącznik 1 0 4 4 2 10 255.255.255.252 30 4



Łącznik 2 0 4 4 2 10 255.255.255.252 30 5



Łącznik 3 0 4 4 2 10 255.255.255.252 30 6





























Podział na podsieci:



214.15.64.0 / 20



















Nazwa sieci: Rozmiar sieci Adres sieci: Adres broadcast Maska / Zakres użytecznych adresów Adres routera L. P.







Sieć 3 64 214.15.64.0 214.15.63 26 214.15.64.1 - 214.15.64.62 214.15.64.62 1



Sieć 2 32 214.15.64.64 214.15.95 27 214.15.64.65 - 214.15.64.94 214.15.64.93 i 94 2



Sieć 1 16 214.15.64.96 214.15.64.111 28 214.15.64.97 - 214.15.64.110 214.15.64.110 3



Łącznik 1 4 214.15.64.112 214.15.64.115 30 214.15.64.113 - 214.15.64.114 214.15.64.113 i 114 4



Łącznik 2 4 214.15.64.116 214.15.64.119 30 214.15.64.117 - 214.15.64.118 214.15.64.117 i 118 5



Łącznik 3 4 214.15.64.120 214.15.64.123 30 214.15.64.121 - 214.15.64.122 214.15.64.121 i 122 6





























Jak liczymy adres sieci?










Pierwszy to ten który dostalismy w poleceniu (C123), następny adres to: poprzedni adres + rozmiar poprzedniej sieci










Skąd adres broadcast?










Broadcast to OSTATNI adres w danej sieci










A adres routera to skad się bierze?










Broadcast - 1 (ewentualnie jak mamy 2 routery to pierwszy ma - 1 a drugi ma - 2, to sobie kbogu życzy)










Zakres użytecznych adresów










Od (adres sieci + 1) do (broadcast -1)

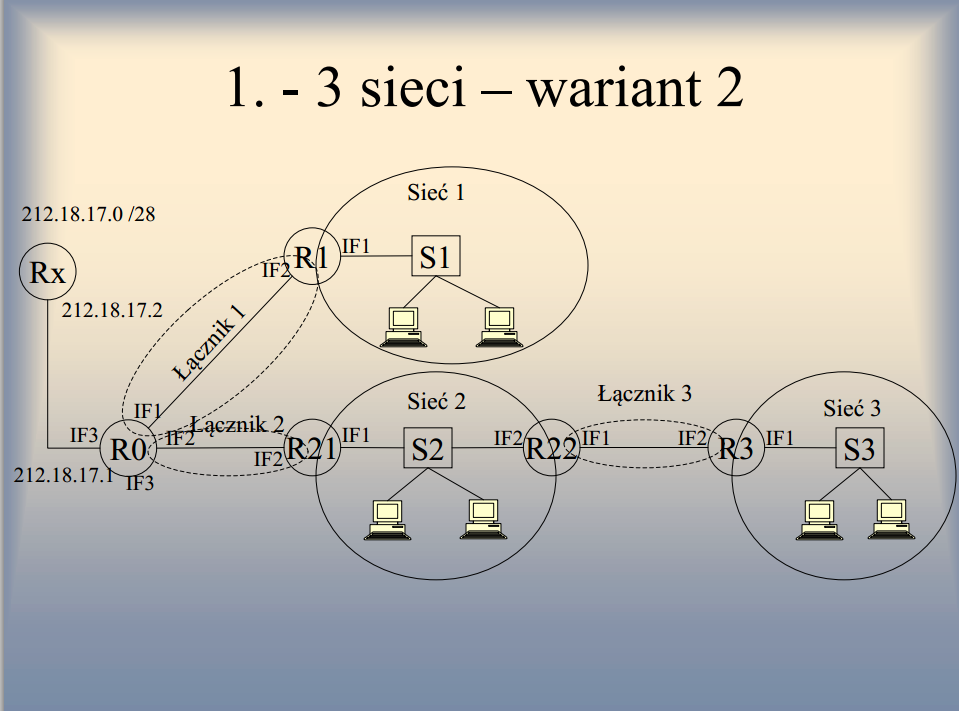

Warto zerknąć na rysunek i zobaczy w których sieciach jest wiecej niż jeden router!

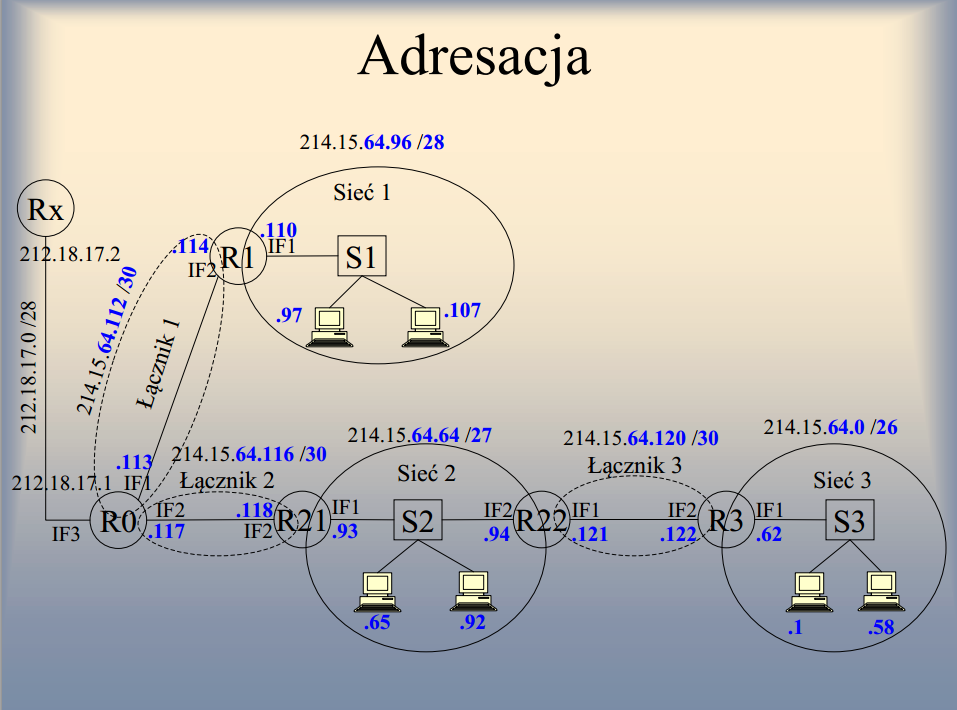

Przenosimy na rysunek:








































































































































































Zasady są takie, że











1) Każdy interface routera musi mieć adres (każdy kabelek wychodzacy z routera)




Router ma z kazdej strony inna siec (inny adres routera z tabelki)





2) Każdy host musi mieć adres (U don't say?)











3) Nad połączeniami (babelki) piszemy adres sieci z tabelki











4) kbogu sobie zyczy żeby nizszy numer numer routa miał nizszy adres (patrz łącznik 1)











5) Komputery podpisujemy: lewy - pierwszy adres hosta,w tabelce kolumna Zakres uzytecznych adresow)













prawy - patrzymy ile w tej sieci ma być komputerow w sieci (pierwsza tabelka) i dodajemy





























































Tabela routingu i adresy interface'ow dla routera R1
























Adresy bierzemy z rysunku, maski z tabeli





































Interface Adres Maska Maska /








IF1 .110 .240 28
<- Adresy interface'ow






IF2 .114 .252 30


































Sieć Brama Maska Maska / Interface







.96 - .240 28 IF1







.112 - .252 30 IF2
<- Tablica routingu





Default .113 - - IF2









Te maski to maski sieci docelowych





















1) Jako pierwsze wpisujemy sieci bezpośrednie, czyli .96 (Sieć 1) i .112 (Łącznik 1) - na czerwono











2) Scieżka Default powinna prowadzić do wiekszych sieci/internetu (bezpośrednio lub nie), tutaj w polu Brama podajemy adres NASTEPNEGO routera za pomocą którego dostaniemy się do wiekszej sieci/internetu











3) Sieci bezpośrednie nie maja bramy, bo nie potrzebuja jej.











4) Do wszystkich dalszych sieci podajemy brame
























Z tej tabeli widać, że pakiety idące do sieci .112 router pusci na interface IF2, natomiast jak nie będzie wiedział dokąd wysłać pakiet to wyśle go do sieci .113 z nadzieją, że nastepne routery będą wiedziały co z nim zrobic





































Tabela routingu i adresy interface'ow dla Siec 1/Host 1
























Pokazuje to tylko raz, nie wiem w ogołe po co kbogu to sobie życzy, ale niech ma. Wszystko bierzemy z tabeli i rysunku





































Interface Adres Maska Maska /








IF1 .97 .240 28
<- Adresy interface'ow













































Sieć Brama Maska Maska / Interface


























<- Tablica routingu





Default .110 - - IF1




















W tablicy routingu podajemy tylko defaulta, którym jest adres routera prowadzącego do wiekszej sieci/internetu
























Przykładowo, dla Sieć 3/Host 1 scieżka Default to .62





































Tabela routingu i adresy interface'ow dla routera R22
























Adresy bierzemy z rysunku, maski z tabeli





































Interface Adres Maska Maska /








IF1 .121 .252 30
<- Adresy interface'ow






IF2 .94 .224 27


































Sieć Brama Maska Maska / Interface







.64 - .224 27 IF2







.120 - .252 30 IF1







.0 .122 .192 26 IF1
<- Tablica routingu





Default .93 - - IF2









Te maski to maski sieci docelowych





















Sieci bezpośrednie na czerwono, maski z tabeli, adresy i interface'y z rysunku











Default na niebiesko, .93 dlatego, ze przez router R21 z adesem .93 dojdziemy do internetu











Żeby dostać się do sieci 0. ( ta po prawej) musimy isc przez kolejny router (R3), a do niego adres to .122
























Nie musimy opisywac jeszcze jak się dostac np. do sieci .96, po to jest default.





































Tabela routingu i adresy interface'ow dla routera R0 (shit just got serious)
























Adresy bierzemy z rysunku, maski z tabeli





































Interface Adres Maska Maska /








IF1 .113 .252 30
<- Adresy interface'ow






IF2 .117 .252 30








IF3 212.18.17.1 .240 28


































Sieć Brama Maska Maska / Interface







.112 - .224 27 IF1







.116 - .252 30 IF2







212.18.17.0 - .240 28 IF3







.96 .114 .240 28 IF1







.0 .118 .192 26 IF2
<- Tablica routingu





.120 .118 .252 30 IF2







.64 .118 .224 27 IF2







Default 212.18.17.2 - - IF3









Te maski to maski sieci docelowych





















Ten router wszystko co dostanie i będzie wiedział co zrobic wysle do internetu, czy do 212.18.17.2 (bo Default),











Sieci bezpośrednie z rysunku (ma 3)











Teraz tak:











Do .96 idziemy przez .114











Do .0 idziemy przez .118











itd.





































Wszystko z:











http://kbogu.man.szczecin.pl/PREZENTACJE/PDF/wyklad_7_4-Ipv4_adres_IP_i_routing.pdf
