Bud ziemne 2


Overview

Zad 1 A
Zad 1 B


Sheet 1: Zad 1 A

A) Sprawdzić , czy warstwa nasypu wykonywanego z piasku grubego jest dostatecznie zagęszczona.







Wymagany wskaźnik zagęszczenia ( J ) dla tej warstwy wynosi 0,92. =1,82 g/m







Dane:







Ze złoża gruntu przeznazonego do wbudowania w warstwę III pobrano reprezentatywną próbkę gruntu







do badań laboratoryjnych zagęszczenia w

cylindrze Proctora ( zgodnie z normą PN-88/B-04451 ).




Wyniki oznaczeń zestawiono w Tabeli 1.

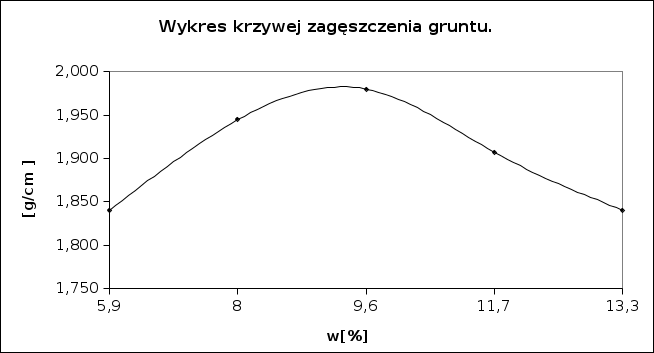

Wykreślić krzywą zagęszczenia gruntu i wyznaczyć cechy gruntu:
















Tabela 1

























L.p. [g/cm] w [%] w [g/cm]



1. 1,948 5,9 0,059 1,839



2. 2,100 8 0,08 1,944



3. 2,170 9,6 0,096 1,980



4. 2,130 11,7 0,117 1,907



5. 2,085 13,3 0,133 1,840





















Z warstwy III nasypu pobrano 15 próbek gruntu o strukturze nienaruszonej przy użyciu cylinderka







o objętości V=250 cm .







Wyniki oznaczeń gęstości objętościowej i wilgotności próbek zestawiono w Tabeli 2.







Określić średnią gęstość objętościową szkieletu gruntowego warstwy III.

























Tabela 2
















Nr próbki 1 2 3 4 5 6

[g/cm ] 1,948 1,945 1,949 2,102 2,1 2,098

w [%] 5,8 5,6 5,8 8,1 8,4 7,8

w 0,058 0,056 0,058 0,081 0,084 0,078

[g/cm ] 1,841 1,842 1,842 1,944 1,937 1,946

I 0,930 0,930 0,930 0,982 0,978 0,983










7 8 9 10 11 12 13

2,097 2,099 2,172 2,171 2,168 2,133 2,128

7,6 8,2 9,2 8,5 9,2 11 11,1

0,076 0,082 0,092 0,085 0,092 0,11 0,111

1,949 1,940 1,989 2,001 1,985 1,922 1,915

0,984 0,980 1,005 1,011 1,003 0,971 0,967










14 15
Wilgotność optymalna=9,6%




2,08 2,086
Gęstość objętościowa szkieletu gruntowego

1,98

13 13,4






0,13 0,134






1,841 1,840






0,930 0,929














































































































































Sheet 2: Zad 1 B

1,751 1,546






































Nr próbki 1 2 3 4 5 6 7 8 9 10


& 2,010 2,012 2,013 2,012 2,005 2,007 1,999 1,998 1,987 1,985


w[%] 19,8 19,9 20,5 20,8 21,2 21,8 22,3 22,8 23 23,5


w 0,198 0,199 0,205 0,208 0,212 0,218 0,223 0,228 0,23 0,235


&d 1,678 1,678 1,671 1,666 1,654 1,648 1,635 1,627 1,615 1,607


e 0,579 0,579 0,586 0,591 0,602 0,608 0,621 0,629 0,640 0,649


Id 0,671 0,672 0,637 0,613 0,559 0,528 0,463 0,425 0,367 0,326








































0,714100905562742











0,513420902341519
