Overview

teoria
tabela, wykresy
przykład
wnioski

---

Sheet 1: teoria

DK:

---

Sheet 2: tabela, wykresy

Wyniki pomiarów i wykresy
Tabela pomiarów-wyników oraz charakterystyka dunamiczna czujnika sejsmicznego BWH 201
		f [Hz]	Mnożnik	U1	x	Log w	Log x
		[Hz]	----	[V]	[m/s2]
		20	0,03	1,515	17,997	2,10	1,26
		50	0,03	1,492	17,723	2,50	1,25
		100	0,03	1,628	19,339	2,80	1,29
		150	0,03	1,307	15,526	2,97	1,19
		200	0,03	0,815	9,681	3,10	0,99
		250	0,01	1,386	5,488	3,20	0,74
		300	0,01	0,921	3,647	3,28	0,56
		350	0,01	0,637	2,522	3,34	0,40
		400	0,003	1,450	1,722	3,40	0,24
		450	0,003	1,129	1,341	3,45	0,13
		500	0,003	0,915	1,087	3,50	0,04
		550	0,003	0,748	0,889	3,54	-0,05
		600	0,003	0,634	0,753	3,58	-0,12
		650	0,003	0,556	0,660	3,61	-0,18
		700	0,003	0,492	0,584	3,64	-0,23
		750	0,003	0,450	0,535	3,67	-0,27
	U2
Tabela pomiarów-wyników oraz charakterystyka dynamiczna czujnika sejsmicznego BWH 301
		f [Hz]	mnożnik	U1	x	Log w	Log x
		[Hz]		[V]	[m/s2]
		20	0,01	1,241	6,455	2,10	0,81
		50	0,01	1,102	5,732	2,50	0,76
		100	0,01	1,050	5,462	2,80	0,74
		150	0,01	1,065	5,540	2,97	0,74
		200	0,01	1,092	5,680	3,10	0,75
		250	0,01	1,104	5,742	3,20	0,76
		300	0,01	1,107	5,758	3,28	0,76
		350	0,01	1,120	5,826	3,34	0,77
		400	0,01	1,072	5,576	3,40	0,75
		450	0,01	0,990	5,149	3,45	0,71
		500	0,01	0,862	4,484	3,50	0,65
		550	0,01	0,732	3,807	3,54	0,58
		600	0,01	0,599	3,116	3,58	0,49
		650	0,003	1,442	2,250	3,61	0,35
		700	0,003	1,187	1,852	3,64	0,27
		750	0,003	0,990	1,545	3,67	0,19
	U2

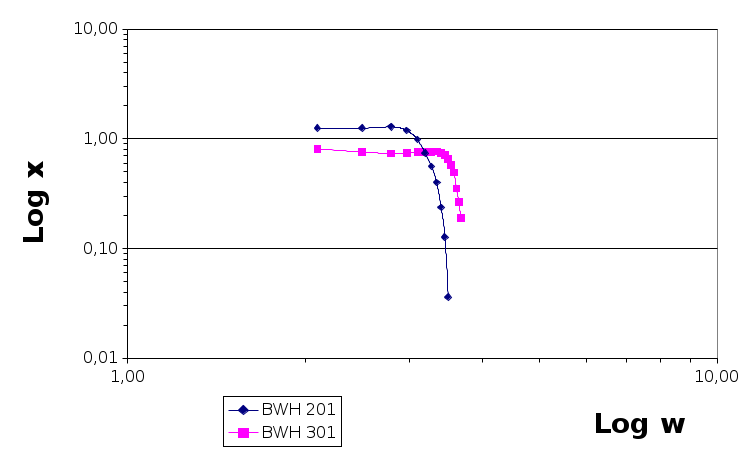

Charakterystyi dynamiczne czujników sejsmicznych BWH 201 i BWH 301
		w skali logarytmicznej

---

Sheet 3: przykład

Przykładowe obliczenia
	Mnożnik Mw		Odczyt wskazań miernika		Wartość średnia	Rodzaj czujnika
			I	II
	0,03		2,442	2,513	2,4775	BWH 201
	0,01		1,86	1,912	1,8860	BWH 301

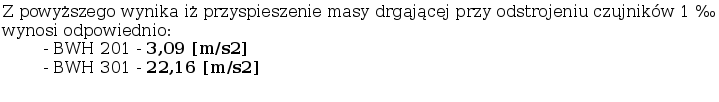

Wykonano kalibrację wewnętrzną przez odstrojrnie mostka sygnałem o wartośći x'=0,8 ‰
Czujnik	Mnożnik Mw	Napięcie kalibracji	Wartość śr. napięcia [V]	Przyspieszenie dla Mw=0,01		wartość przyspieszenia dla odstrojenia 1 ‰
BWH 201	0,01	1,870	2,4775	2,47		3,09
BWH 301	0,03	1,136	1,8860	17,73		22,16

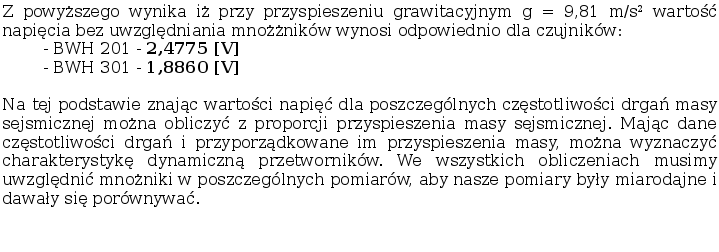

Sposób obliczenia przyspieszenia przy kalibracji wewnętrznej przy Mw = 0,03:
		2,4775 : 3,(3) =0,743 [V]
	przyspieszenie dla czujnika BWH 201:
Sposób obliczenia przyspieszenia dla odstrojenia 1 ‰:
	dla BWH 201:
		x	= 2,47 • 1,25 = 3,0875 [m/s2] ponieważ 0,8 ‰ • 1,25 = 1 ‰
	dla BWH 301
		x	= 17,73 • 1,25 = 22,1625 [m/s2]
Przykładowe obliczenie wartości przyspieszenia masy sejsmicznej X [m/s2]
dla częstotliwości drgań f = 20 Hz
przyspieszenie x		dla czujnika sejsmicznego BWH 201
przyspieszenie x		dla czujnika sejsmicznego BWH 301

---

Sheet 4: wnioski

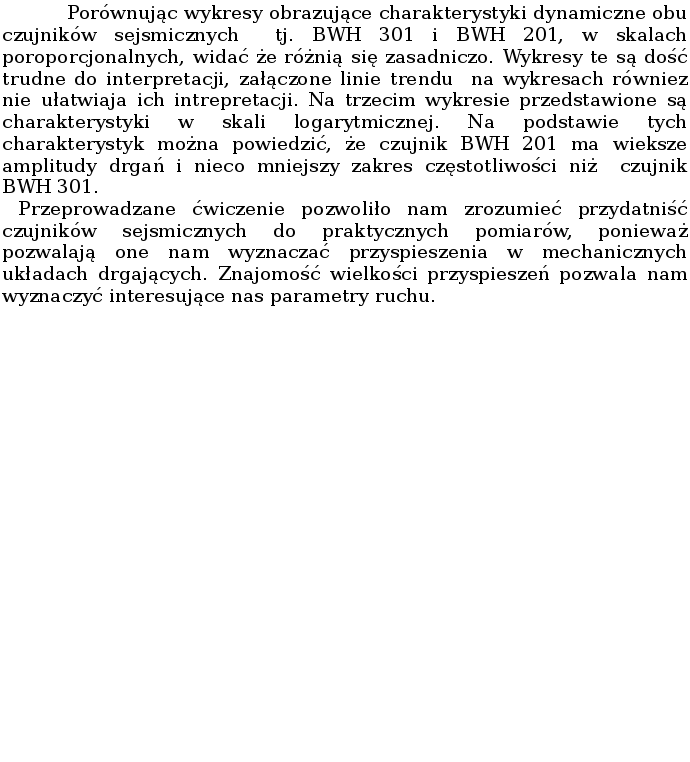

Wnioski
