Wyznaczanie cha-ki silnika pierścieniowego, NAPED-~7, Politechnika Lubelska


Politechnika Lubelska

Laboratorium Napędu Elektrycznego.

w Lublinie

Ćwiczenie Nr 6

Nazwisko:

Blicharz

Chwiejczak

Lis

Kędzierawski

Imię:

Wiesław

Zbigniew

Leszek

Artur

Semestr

VI

Grupa

ED. 6.3

Rok akad.

1996/97

Temat ćwiczenia:

Wyznaczanie charakterystyk indukcyjnego silnika pierścieniowego.

Data wykonania

17.03.97

Ocena

1.Dane znamionowe elementów układu napędowego .

Silnik prądu stałego Silnik pierścieniowy:

Pn = 3,7 kW Pn = 3kW

Un = 220 V Un = 220/380 V

In = 19,6 A cosϕ=0,84

nn = 1450 obr/min nn = 1420 obr/min

Iwn = 0,58 A

2.Schemat pomiarowy

3.Pomiar charakterystyki naturalnej oraz charakterystyk sztucznych dla różnych wartości rezystancji dodatkowej w obwodzie wirnika

Un

I1[A]

I2[A]

I3[A]

I4[A]

U2[V]

U4[V]

W1[W]

W2[W]

DPo

Mm

w

DMo

n

380

5,5

-15

0,56

0,71

131

220

-2100

-500

-1,69

-18,6609

171,4786

-0,00986

1637,5

380

4,4

-10

0,56

0,64

126,5

215

-1500

-100

-1,71

-12,4443

165,5881

-0,01033

1581,25

380

3,5

-5

0,56

0,6

124,5

212

-1000

300

-1,72

-6,22755

162,9701

-0,01055

1556,25

380

3,4

-2

0,56

0,58

123

210

-650

650

-1,725

-2,49751

161,0066

-0,01071

1537,5

380

3,3

0

0,56

0,56

122

208

-450

830

-1,73

-0,01083

159,6976

-0,01083

1525

380

3,6

2

0,56

0,54

121,5

205

-200

1100

-1,74

2,47586

159,0431

-0,01094

1518,75

380

4,1

5

0,56

0,52

120,5

200

100

1400

-1,75

6,205905

157,7341

-0,01109

1506,25

380

5,4

10

0,56

0,5

118,5

190

600

1900

-1,78

12,42252

155,1161

-0,01148

1481,25

380

7

15

0,56

0,48

115,5

185

1050

2500

-1,08

18,64386

151,1891

-0,00714

1443,75

Mm = Me ± DM0

Me - moment elektromagnetyczny(wewnętrzny) rozwijany przez maszynę H1

DM0- moment strat jałowych maszyny H1

k=1,2434

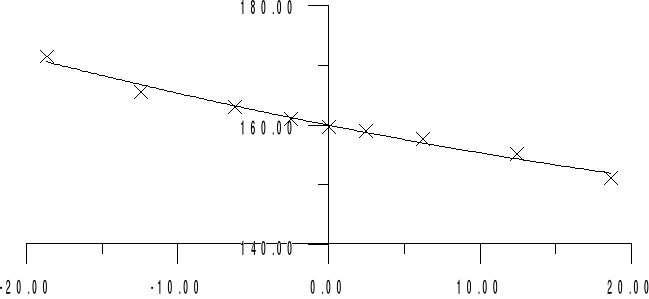

Charakterystyki mechaniczne w = f(Mm), (ch-ka naturalna)

0x01 graphic

4.Wyznaczanie charakterystyk mechanicznych przy obniżonym napięciu zasilania.

U1=0,9Un

I1[A]

I2[A]

I3[A]

I4[A]

U2[V]

U4[V]

W1[W]

W2[W]

DPo

Mm

w

DMo

n

342

5,5

-15

0,55

0,68

133

220

-1750

-750

-0,48535

-18,6538

174,0966

-0,00279

1662,5

342

4,3

-11

0,55

0,64

128

215

-1400

-300

-0,50831

-13,6804

167,5516

-0,00303

1600

342

2,9

-4

0,55

0,58

124

210

-700

200

-0,52734

-4,97685

162,3156

-0,00325

1550

342

2,8

-1,5

0,55

0,56

123,5

208

-450

500

-0,52976

-1,86838

161,6611

-0,00328

1543,75

342

2,8

0

0,55

0,55

122,5

205

-300

600

-0,53464

-0,00333

160,3521

-0,00333

1531,25

342

3,2

2,5

0,55

0,52

121,5

200

0

900

-0,53955

3,105108

159,0431

-0,00339

1518,75

342

3,9

5

0,55

0,51

120

195

250

1200

-0,54699

6,213518

157,0796

-0,00348

1500

342

5,5

10

0,55

0,48

118

188

800

1800

-0,55707

12,43039

154,4616

-0,00361

1475

342

7,5

15

0,55

0,46

112

180

1200

2450

-0,58834

18,64699

146,6077

-0,00401

1400

U1=0,8Un

I1[A]

I2[A]

I3[A]

I4[A]

U2[V]

U4[V]

W1[W]

W2[W]

DPo

DMo

Mm

w

n

304

5,5

-15

0,56

0,69

134

220

-1250

-700

-0,32599

-0,00186

-18,6529

175,4056

1675

304

3,9

-10

0,56

0,63

128

215

-1200

-300

-0,34588

-0,00206

-12,4361

167,5516

1600

304

2,7

-5

0,56

0,6

125

210

-750

0

-0,35618

-0,00218

-6,21918

163,6246

1562,5

304

2,5

0

0,56

0,54

123

205

-200

500

-0,36318

-0,00226

-0,00226

161,0066

1537,5

304

3,8

5

0,56

0,5

121

194

300

1100

-0,3703

-0,00234

6,214662

158,3886

1512,5

304

5,8

10

0,56

0,47

118

185

800

1700

-0,38121

-0,00247

12,43153

154,4616

1475

304

8,4

15

0,56

0,44

114

175

1300

2500

-0,39619

-0,00265

18,64835

149,2257

1425

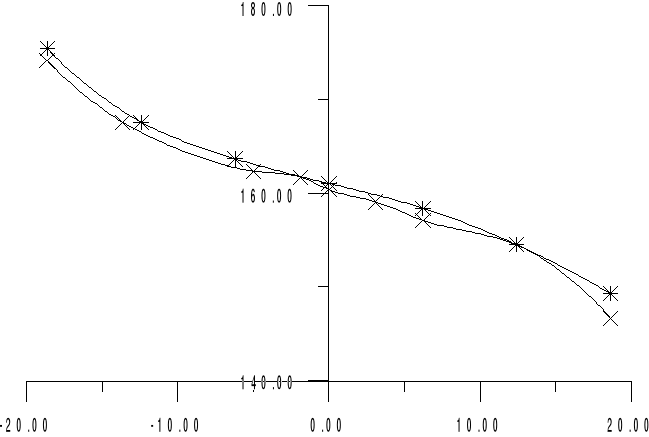

Charakterystyki mechaniczne w = f(Mm)

0x01 graphic

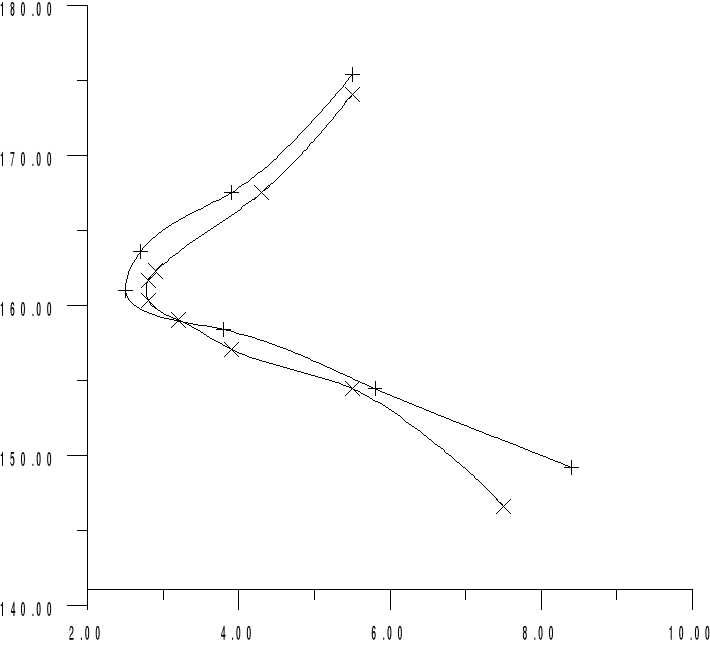

4.2Charakterystyki w = f(I1)

0x01 graphic

5.Pomiar charakterystyk dla hamowania przeciwłączeniem

Un

I1[A]

I2[A]

I3[A]

I4[A]

U2[V]

U4[V]

W1[W]

W2[W]

DPo

DMo

Mm

w

n

380

3,5

2,5

0,58

0

5

10

-400

900

-2,45169

-0,37459

2,73391

6,544985

62,5

380

3,5

3

0,57

0,09

20

40

-350

950

-1,62084

-0,06191

3,668288

26,17994

250

380

3,5

3,5

0,56

0,18

42,5

75

-310

970

-1,16909

-0,02101

4,330885

55,63237

531,25

380

3,5

3,75

0,53

0,21

52

87,5

-300

980

-1,04818

-0,0154

4,647351

68,06784

650

380

3,5

4

0,56

0,3

68

115

-290

1000

-0,8874

-0,00997

4,963631

89,01179

850

380

3,5

4,2

0,56

0,4

86

150

-250

1010

-0,74666

-0,00663

5,215647

112,5737

1075

Charakterystyki mechaniczne w = f(Mm)

0x01 graphic

6.Pomiar charakterystyk mechanicznych dla hamowania dynamicznego prądem stałym

I[A]

U2

U4

I2

I3

I4

DPo

DMo

Mn

w

n

6

10

20

-8

0,54

0,02

-2,03626

-0,15556

-10,1028

13,08997

125

6

15

32

-12

0,54

0,07

-1,79326

-0,09133

-15,0121

19,63495

187,5

6

20

42

-12,5

0,54

0,09

-1,62084

-0,06191

-15,6044

26,17994

250

6

33

60

-10

0,54

0,14

-1,32071

-0,03057

-12,4646

43,1969

412,5

6

40

72

-8,5

0,54

0,17

-1,20542

-0,02302

-10,5919

52,35988

500

6

51

85

-7

0,54

0,21

-1,05982

-0,01588

-8,71968

66,75884

637,5

6

85

140

-5

0,54

0,35

-0,75367

-0,00677

-6,22377

111,2647

1062,5

R1<R2

I[A]

U2

U4

I2

I3

I4

DPo

DMo

Mn

w

n

6

7

18

-3,5

0,54

0,01

-2,25003

-0,24556

-4,59746

9,162979

87,5

6

14

28

-6

0,54

0,05

-1,83461

-0,10011

-7,56051

18,32596

175

6

28

55

-12

0,54

0,14

-1,41919

-0,03872

-14,9595

36,65191

350

6

45

85

-13

0,54

0,2

-1,13483

-0,01927

-16,1835

58,90486

562,5

6

76

132

-10

0,54

0,34

-0,82074

-0,00825

-12,4423

99,48377

950

6

91

153

-9

0,54

0,41

-0,71279

-0,00598

-11,1966

119,1187

1137,5

6

122

205

-7

0,54

0,6

-0,53709

-0,00336

-8,70716

159,6976

1525

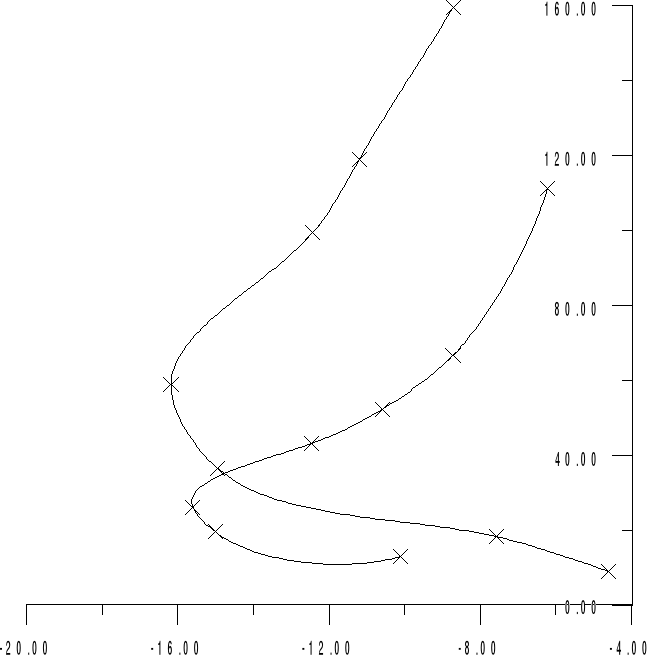

Rodziny charakterystyk przy hamowaniu dynamicznym prądem stałym

0x01 graphic

Uwagi i wnioski:

Maszyna asynchroniczna współpracująca ze źródłami trójfazowego napięcia przemiennego może, w zależności od wartości poślizgu, znajdować się w czterech stanach pracy. Przy poślizgu 0<s<1 występuje praca silnikowa, przy s=1 jako transformator, s>1 występuje hamowanie przeciwprądem, s<0 jako prądnica oddając moc do źródła zasilania. Powyższe stany zostały w sposób praktyczny wykonane w trakcie ćwiczenia.

Rodzina charakterystyk mechanicznych silnika asynchronicznego przy regulacji napięcia zasilania wyznaczona w ćwiczeniu jest zbliżona do idealnych, błędy mogą wynikać z klasy dokładności użytych w ćwiczeniu mierników. Charakterystyki mechaniczne dla hamowania dynamicznego prądem stałym oraz charakterystyki naturalne i sztuczne mają charakter zbliżony do rzeczywistych. Dokładny pomiar nie był także możliwy z powodu niedostatecznych zakresów mierników.
