Zestawienie zewnętrznych obciążeń stropów w budownictwie mieszkaniowym
Przykład 1
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Deszczułki podłogowe 22 mm na kleju			0,230	1,2	0,276
2	Jastrych cementowy zbrojony 40 mm	0,040	24,0	0,960	1,3	1,248
3	Folia PE 0,2 mm			0,002	1,2	0,002
4	Styropian elastyfikowany 33/30 mm	0,033	0,15	0,005	1,2	0,006
5	Strop			3,13	1,1	3,443
6	Tynk gipsowy 10 mm	0,010	16,0	0,160	1,3	0,208
	Razem g, kN/m²			4,49		5,18
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,20	1,4	1,68
	Razem p, kN/m²			1,20		1,68
	Łącznie g + p, kN/m²			5,69		6,86
Przykład 2
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Laminowane panele podłogowe z HDF 8 mm	0,008	10,0	0,080	1,2	0,096
2	Mata sprężysta z PE 3 mm	0,003	0,30	0,001	1,2	0,001
3	Jastrych cementowy 40 mm	0,040	21,0	0,840	1,3	1,092
4	Folia PE 0,2 mm			0,002	1,2	0,002
5	Styropian PS-E FS 20 50 mm	0,050	0,20	0,010	1,2	0,012
6	Strop					0
7	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			1,22		1,57
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,72		3,67
Przykład 3
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Płytki ceramiczne 7 mm	0,007	21,0	0,147	1,2	0,176
2	Zaprawa klejąca 5 mm	0,005	15,0	0,075	1,3	0,098
3	Płynna folia 1,5 mm			0,017	1,3	0,022
4	Jastrych cementowy 40 mm	0,040	21,0	0,840	1,3	1,092
5	Folia PE 0,2 mm			0,002	1,2	0,002
6	Styropian PS-E FS 20 50 mm	0,050	0,20	0,010	1,2	0,012
7	Strop					0
8	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			1,38		1,77
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,88		3,87
Przykład 4
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Deszczułki podłogowe 22 mm na kleju			0,230	1,2	0,276
2	Jastrych anhydrytowy 40 mm	0,040	16,0	0,640	1,3	0,832
3	Folia PE 0,2 mm			0,002	1,2	0,002
4	Styropian PS-E FS 20 50 mm	0,050	0,20	0,010	1,2	0,012
5	Strop					0
6	Tynk gipsowy 10 mm	0,010	16,0	0,16	1,3	0,208
	Razem g, kN/m²			1,04		1,33
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,54		3,43
Przykład 5
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Deszczułki podłogowe 22 mm na kleju			0,230	1,2	0,276
2	Masa szpachlowa			0,050	1,3	0,065
3	Płyty gipsowo-kartonowe podłogowe 2x12,5 mm	0,025	10,0	0,250	1,2	0,300
4	Styropian elastyfikowany 33/30 mm	0,033	0,15	0,005	1,2	0,006
5	Strop					0
6	Tynk gipsowy 10 mm	0,010	16,0	0,16	1,3	0,208
	Razem g, kN/m²			0,69		0,85
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,19		2,95
Przykład 6
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Płytki ceramiczne 7 mm	0,007	21,0	0,147	1,2	0,176
2	Zaprawa klejąca 5 mm	0,005	15,0	0,075	1,3	0,098
3	Jastrych cementowy 40 mm	0,040	21,0	0,840	1,3	1,092
4	Folia PE 0,2 mm			0,002	1,2	0,002
5	Styropian PS-E FS 20 30 mm	0,030	0,20	0,006	1,2	0,007
6	Styropian elastyfikowany 27/25 mm	0,027	0,15	0,004	1,2	0,005
7	Strop					0
8	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			1,36		1,75
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,86		3,85
Przykład 7
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Wykładzina podłogowa PCW 2,5 mm na kleju			0,070	1,2	0,084
2	Jastrych cementowy 40 mm	0,040	21,0	0,840	1,3	1,092
3	Folia PE 0,2 mm			0,002	1,2	0,002
4	Wełna mineralna 40 mm	0,040	1,61	0,064	1,2	0,077
5	Strop					0
6	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			1,26		1,63
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,76		3,73
Przykład 8
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Laminowane panele podłogowe z HDF 8 mm	0,008	10,0	0,080	1,2	0,096
2	Mata sprężysta z PE 3 mm	0,003	0,30	0,001	1,2	0,001
3	Samopoziomujący podkład podłogowy 20 mm	0,020	16,0	0,320	1,3	0,416
4	Siatka podłogowa			0,002	1,2	0,002
5	Geowłóknina			0,002	1,2	0,002
6	Wełna mineralna 20 mm	0,020	1,61	0,032	1,2	0,039
7	Strop					0
8	Tynk gipsowy 10 mm	0,010	16,0	0,160	1,3	0,208
	Razem g, kN/m²			0,60		0,76
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,10		2,86
Przykład 9
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Laminowane panele podłogowe z HDF 8 mm	0,008	10,0	0,080	1,2	0,096
2	Mata sprężysta z PE 3 mm	0,003	0,30	0,001	1,2	0,001
3	Jastrych cementowy zbrojony 40 mm	0,040	24,0	0,960	1,3	1,248
4	Folia PE 0,2 mm			0,002	1,2	0,002
5	Wełna szklana 30/25 mm	0,030	0,70	0,021	1,2	0,025
6	Strop					0
7	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			1,35		1,74
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,85		3,84
Przykład 10
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Laminowane panele podłogowe z HDF 8 mm	0,008	10,0	0,080	1,2	0,096
2	Mata sprężysta z PE 3 mm	0,003	0,30	0,001	1,2	0,001
3	Płyta wiórowa na pióro i wpust 24 mm	0,024	6,50	0,156	1,3	0,203
4	Wełna szklana 28/25 mm	0,028	0,80	0,022	1,2	0,027
5	Strop					0
6	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			0,54		0,70
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,04		2,80
Przykład 11
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Deszczułki podłogowe 22 mm na kleju			0,230	1,2	0,276
2	Masa szpachlowa			0,050	1,3	0,065
3	Płyty gipsowo-kartonowe podłogowe 2x12,5 mm	0,025	10,0	0,250	1,2	0,300
4	Keramzyt 50 mm	0,050	4,80	0,240	1,2	0,288
5	Strop					0
6	Tynk gipsowy 10 mm	0,010	16,0	0,16	1,3	0,208
	Razem g, kN/m²			0,93		1,14
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,43		3,24
Przykład 12
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Wykładzina podłogowa PCW 2,6 mm na kleju			0,070	1,2	0,084
2	Masa szpachlowa			0,050	1,3	0,065
3	Płyty gipsowo-kartonowe podłogowe 2x12,5 mm	0,025	10,0	0,250	1,2	0,300
4	Styropian elastyfikowany 33/30 mm	0,033	0,15	0,005	1,2	0,006
5	Keramzyt 30 mm	0,030	4,80	0,144	1,2	0,173
6	Strop					0
7	Tynk gipsowy 10 mm	0,010	16,0	0,16	1,3	0,208
	Razem g, kN/m²			0,68		0,84
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,18		2,94
Przykład 13
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Płytki ceramiczne 7 mm	0,007	21,0	0,147	1,2	0,176
2	Zaprawa klejąca 5 mm	0,005	15,0	0,075	1,3	0,098
3	Mata podłogowa profilowana z PE 3 mm			0,006	1,2	0,007
4	Zaprawa klejąca 1,5 mm	0,002	15,0	0,023	1,3	0,029
5	Jastrych anhydrytowy 40 mm	0,040	16,0	0,640	1,3	0,832
6	Folia PE 0,2 mm			0,002	1,2	0,002
7	Styropian PS-E FS 20 50 mm	0,050	0,20	0,010	1,2	0,012
8	Strop					0
9	Tynk gipsowy 10 mm	0,010	16,0	0,16	1,3	0,208
	Razem g, kN/m²			1,06		1,36
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,56		3,46
Przykład 14
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Laminowane panele podłogowe z HDF 8 mm	0,008	10,0	0,080	1,2	0,096
2	Podkład sprężysty z korka 3 mm	0,003	1,50	0,005	1,2	0,005
3	Folia PE 0,2 mm			0,002	1,2	0,002
4	Strop					0
5	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			0,37		0,47
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			1,87		2,57
Przykład 15
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Płytki ceramiczne 7 mm	0,007	21,0	0,147	1,2	0,176
2	Zaprawa klejąca 3 + 5 mm	0,008	15,0	0,120	1,3	0,156
3	Mata grzewcza			0,002	1,2	0,002
4	Płyty izolacyjne z włókien poliestrowych 15 mm			0,108	1,2	0,130
5	Zaprawa klejąca 3 mm	0,003	15,0	0,045	1,3	0,059
6	Jastrych cementowy 40 mm	0,040	21,0	0,840	1,3	1,092
7	Folia PE 0,2 mm			0,002	1,2	0,002
8	Styropian PS-E FS 20 30 mm	0,030	0,20	0,006	1,2	0,007
9	Strop					0
10	Tynk cementowo-wapienny 15 mm	0,015	19,0	0,285	1,3	0,371
	Razem g, kN/m²			1,55		1,99
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			3,05		4,09
Przykład 16
Lp.	Wyszczególnienie	Grubość warstwy m	Ciężar w stanie powietrznosuchym kN/m³	Wartość charakterystyczna obciążenia kN/m²	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia kN/m²
1	2	3	4	5	6	7
	Obciążenia stałe
1	Deszczułki podłogowe 22 mm na kleju			0,230	1,2	0,276
2	Jastrych cementowy zbrojony 40 mm	0,040	24,0	0,960	1,3	1,248
3	Folia PE 0,2 mm			0,002	1,2	0,002
4	Styropian elastyfikowany 33/30 mm	0,033	0,15	0,005	1,2	0,006
5	Strop				1,1	0
6	Wełna mineralna 50 mm	0,050	1,61	0,081	1,3	0,10465
7	Wyprawa sufitowa 5 mm	0,005	19,0	0,095	1,2	0,114
	Razem g, kN/m²			1,37		1,75
	Obciążenia zmienne
1	Obciążenie zastępcze od ścianek działowych			Wstaw obciążenie zastępcze, jeśli występuje 0,00	1,2	0,00
2	Obciążenie użytkowe - pokoje i pom. mieszkalne			1,50	1,4	2,10
	Razem p, kN/m²			1,50		2,10
	Łącznie g + p, kN/m²			2,87		3,85

---

Sheet 2: Arkusz2

Wartość charakterystyczna ciężaru własnego wybranych stropów żelbetowych
Lp.	Wyszczególnienie	Wysokość konstrukcyjna stropu cm	Wartość charakterystyczna obciążenia kN/m²
1	2	3	4
Stropy Akermana
1	Strop Akermana z pustakami wys. 15 cm i nadbetonem gr. 3 cm	18	2,35
2	Strop Akermana z pustakami wys. 15 cm i nadbetonem gr. 4 cm	19	2,60
3	Strop Akermana z pustakami wys. 18 cm i nadbetonem gr. 3 cm	21	2,64
4	Strop Akermana z pustakami wys. 18 cm i nadbetonem gr. 4 cm	22	2,89
5	Strop Akermana z pustakami wys. 20 cm i nadbetonem gr. 3 cm	23	2,88
6	Strop Akermana z pustakami wys. 20 cm i nadbetonem gr. 4 cm	24	3,13
7	Strop Akermana z pustakami wys. 22 cm i nadbetonem gr. 3 cm	25	3,12
8	Strop Akermana z pustakami wys. 22 cm i nadbetonem gr. 4 cm	26	3,37
Stropy Fert
1	Strop Fert 40	23	3,20
2	Strop Fert 45	23	3,08
3	Strop Fert 60	24	2,77
Stropy F
1	Strop F 45	22	2,70
2	Strop F 60	22	2,60
Stropy EF
1	Strop EF 45/20	20	2,42
2	Strop EF 45/23	23	2,65
3	Strop EF 45/26	26	3,06
4	Strop EF 45/30	30	3,35
Stropy Ceram
1	Strop Ceram 45 A / 23	23	3,08
2	Strop Ceram 45 B / 22	22	2,70
3	Strop Ceram 50 A / 24	24	3,06
4	Strop Ceram 50 A / 29	29	3,34
5	Strop Ceram 60 A / 24	24	2,77
6	Strop Ceram 60 B / 22	22	2,60
Stropy Teriva
1	Strop Teriva I	24	2,68
2	Strop Teriva Nova	24	2,68
3	Strop Teriva I Bis	26,5	3,57*
4	Strop Teriva II	34	4,00
5	Strop Teriva III	34	4,00
	* Podawana jest także wartość 3,38 kN/m²
Stropy MT
1	Strop MT - M 60 / 23	23	2,00
2	Strop MT - M 60 / 26	26	2,70
3	Strop MT / 23 - 2002	23	2,30
4	Strop MT / 26 / 1,5 / 2002	26	2,76
5	Strop MT / 26 / 2 / 2002	26	2,76
Stropy DZ
1	Strop Dz-3 z pustakami żużlobetonowymi	23	2,65
2	Strop Dz-3 z pustakami gruzobetonowymi	23	2,96
3	Strop Dz-3 z pustakami ceramicznymi	23	2,55
4	Strop Dz-4 z pustakami żużlobetonowymi	27,5	2,96
5	Strop Dz-5 z pustakami żużlobetonowymi	34,5	3,60
Stropy z płyt z kanałami o przekroju kołowym o średnicy 19,4 cm
1	Strop z płyt szerokości 89 cm	24	3,30
2	Strop z płyt szerokości 119 cm	24	2,94
3	Strop z płyt szerokości 149 cm	24	3,09

---

Sheet 3: Arkusz3

Maksymalne projektowane obciążenia wybranych stropów żelbetowych
Lp.	Wyszczególnienie	Wysokość stropu cm	Wartość obciążenia, kN/m²
			Charakterystyczna	Obliczeniowa	Części długotrwałej
1	2	3	4	5	6
Stropy EF
1	EF 45/20	20	6,07	7,34	5,07
2	EF 45/23	23	6,30	7,60	5,30
3	EF 45/26	26	6,71	8,05	5,71
4	EF 45/30	30	7,00	8,37	6,00
Stropy Ceram
1	Ceram 40, typ A, odmiana belki 200	23	6, 73	8,03	5,76
2	Ceram 45, typ A, odmiana belki 170	20	6,50	7,85	5,50
3	Ceram 45, typ A, odmiana belki 200	23	6,78	8,14	5,78
4	Ceram 45, typ A, odmiana belki 210	24	6,87	8,30	5,85
5	Ceram 45, typ A, odmiana belki 230	27	7,50	8,95	6,50
6	Ceram 45, typ A, odmiana belki 230N	32	7,70	9,20	6,70
7	Ceram 45, typ B, odmiana belki 170	20	6,07	7,34	5,07
8	Ceram 45, typ B, odmiana belki 180	22	5,90	7,11	4,94
9	Ceram 45, typ B, odmiana belki 200	23	6,30	7,60	5,30
10	Ceram 45, typ B, odmiana belki 220	26	6,71	8,05	5,71
11	Ceram 45, typ B, odmiana belki 220N	30	7,00	8,37	6,00
12	Ceram 50, typ A, odmiana belki 210	24	6,76	8,10	5,76
13	Ceram 50, typ A, odmiana belki 210N	29	7,04	8,41	6,04
14	Ceram 50, typ B, odmiana belki 160	20	5,38	7,34	5,38
15	Ceram 50, typ B, odmiana belki 200	24	5,69	8,02	5,69
16	Ceram 50, typ B, odmiana belki 200N	30	7,00	8,90	6,45
17	Ceram 60, typ A, odmiana belki 200	24	6,307	7,718	5,322
18	Ceram 60, typ B, odmiana belki 200C	24	6,85	8,20	5,85
19	Ceram 60, typ B, odmiana belki 175	22	5,80	7,00	4,84
Stropy Teriva
1	Teriva I	24	6,22	7,37	5,25
2	Teriva Nova	24	6,28
3	Teriva I Bis	26,5	7,21	8,46	6,23
4	Teriva II	34	9,55	11,50	7,60
5	Teriva III	34	11,55	14,30	8,30

---

Sheet 4: Arkusz4

Zestawienie typowych belek stropu DZ-3, przy zunifikowanych obciążeniach zewnętrznych
Lp.	Rozpiętość modularna m	Obciążenie zewnętrzne stropu poza ciężarem własnym, który wynosi 2,65 kN/m²
		3,25 kN/m²		3,75 kN/m²		4,50 kN/m²
		nr belki	zbrojenie dolne (34GS)	nr belki	zbrojenie dolne (34GS)	nr belki	zbrojenie dolne (34GS)
1	2,40	1	2 Ø 6	1	2 Ø 6	1	2 Ø 6
2	2,70	1	2 Ø 6	2	3 Ø 6	2	3 Ø 6
3	3,00	2	3 Ø 6	2	3 Ø 6	2	3 Ø 6
4	3,60	3	3 Ø 7	3	3 Ø 7	4	2 Ø 8 + 1 Ø 6
5	3,90	4	2 Ø 8 + 1 Ø 6	5	3 Ø 8	5	3 Ø 8
6	4,20	5	3 Ø 8	6	2 Ø 10 + 1 Ø 6	6	2 Ø 10 + 1 Ø 6
7	4,50	6	2 Ø 10 + 1 Ø 6	6	2 Ø 10 + 1 Ø 6	7	2 Ø 10 + 1 Ø 8
8	4,80	6	2 Ø 10 + 1 Ø 6	7	2 Ø 10 + 1 Ø 8	8	3 Ø 10
9	5,10	7	2 Ø 10 + 1 Ø 8	8	3 Ø 10	9	2 Ø 12 + 1 Ø 6
10	5,40	8	3 Ø 10	9	2 Ø 12 + 1 Ø 6	10	2 Ø 12 + 1 Ø 8
11	6,00	10	2 Ø 12 + 1 Ø 8	11	2 Ø 12 + 1 Ø 10	12	3 Ø 12
Źródło: Z. Dąbrowski, Strop prefabrykowany DZ-3. Arkady, Warszawa 1973

---

Sheet 5: Arkusz5

Obciążenie zastępcze od ścianek działowych ustawionych równolegle do rozpiętości stropu, wg PN-82/B-02003
Lp.	Ciężar ścianki działowej razem z wyprawą kN/m²	Wartość charakterystyczna obciążenia zastępczego na strop kN/m²
1	do 0,5	0,25
2	do 1,5	0,75
3	do 2,5	1,25
W przypadku gdy ciężar ścianek działowych ustawionych równolegle do rozpiętości stropu odniesiony do powierzchni tych ścianek nie przekracza 2,5 kN/m², do obliczeń można przyjmować obciążenie zastępcze równomiernie rozłożone na strop, którego wartości dla ścianek działowych o wysokości h ≤ 2,65 m podano w tablicy. Dla ścianek o wysokości h > 2,65 m obciążenie zastępcze należy zwiększać proporcjonalnie do stosunku h/2,65.
Ciężary ścianek działowych ustawionych na żebrach stropów żelbetowych gęstożebrowych mogą być przyjmowane jako rozłożone na 3 żebra, przy czym żebro bezpośrednio obciążone przyjmuje 50% ciężaru ścianki, zaś żebra sąsiednie - po 25%.

---

Sheet 6: Arkusz6

Obciążenie równomiernie rozłożone od przestawnych ścian działowych, wg PN-EN 1991-1-1: 2004
Jeśli konstrukcja stropu pozwala na poprzeczny rozdział obciążeń, ciężar własny przestawnych ścian działowych może być uwzględniony jako obciążenie równomiernie rozłożone qk, które powinno być dodawane do obciążeń użytkowych stropów. To obciążenie równomiernie rozłożone zależy od ciężaru własnego ścian działowych i wynosi:
-	w przypadku przestawnych ścian działowych o ciężarze własnym ≤ 1,0 kN/m długości ściany:	qk = 0,50 kN/m²
-	w przypadku przestawnych ścian działowych o ciężarze własnym ≤ 2,0 kN/m długości ściany:	qk = 0,80 kN/m²
-	w przypadku przestawnych ścian działowych o ciężarze własnym ≤ 3,0 kN/m długości ściany:	qk = 1,20 kN/m²
Cięższe ściany działowe powinny być uwzględniane w projektowaniu biorąc pod uwagę:
-	położenie i kierunek usytuowania,
-	rodzaj konstrukcji stropu.
Ściany przestawne - ściany, które mogą być przesuwane po podłodze, mogą być dodawane, usuwane lub wznoszone w innym miejscu.

---

Sheet 7: Arkusz7

Przykłady obliczeń ciężaru ścianek działowych
Przykład 1
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z cegły dziurawki	0,12	14,5	1,74
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			2,31
Przykład 2
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z cegły dziurawki	0,065	14,5	0,94
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,51
Przykład 3
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk gipsowy	0,01	16,0	0,16
2	Mur z cegły dziurawki	0,065	14,5	0,94
3	Tynk gipsowy	0,01	16,0	0,16
	Razem, kN/m²			1,26
Przykład 4
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk gipsowy	0,01	16,0	0,16
2	Mur z pustaków ceramicznych Pd-2	0,12	12,5	1,50
3	Tynk gipsowy	0,01	16,0	0,16
	Razem, kN/m²			1,82
Przykład 5
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z bloków wapienno-piaskowych SILKA E8	0,08	13,8	1,10
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,67
Przykład 6
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z bloków wapienno-piaskowych SILKA E12	0,12	14,2	1,70
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			2,27
Przykład 7
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa	0,001	12,0	0,01
2	Mur z płyt gipsowych Pro-Monta	0,08	10,0	0,80
3	Szpachlówka gipsowa	0,001	12,0	0,01
	Razem, kN/m²			0,82
Przykład 8
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z elementów z betonu komórkowego "500"	0,12	7,5	0,90
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,47
Przykład 9
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z elementów z betonu komórkowego "600"	0,12	9,0	1,08
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,65
Przykład 10
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z elementów z betonu komórkowego "700"	0,12	10,0	1,20
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,77
Przykład 11
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z bloczków keramzytobetonowych	0,065	11,0	0,72
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,29
Przykład 12
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z pustaków keramzytobetonowych	0,09	7,5	0,68
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,25
Przykład 13
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z pustaków keramzytobetonowych	0,115	7,5	0,86
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,43
Przykład 14
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Tynk cementowo-wapienny	0,015	19,0	0,29
2	Mur z pustaków keramzytobetonowych	0,12	7,5	0,90
3	Tynk cementowo-wapienny	0,015	19,0	0,29
	Razem, kN/m²			1,47
Przykład 15
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 12,5 mm	0,075		0,25
	Metalowa konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,27
Przykład 16
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 12,5 mm	0,100		0,26
	Metalowa konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,28
Przykład 17
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 12,5 mm	0,125		0,27
	Metalowa konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,29
Przykład 18
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 2 x 12,5 mm	0,100		0,46
	Metalowa konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 2 x 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,48
Przykład 19
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 2 x 12,5 mm	0,125		0,47
	Metalowa konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 2 x 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,49
Przykład 20
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 2 x 12,5 mm	0,150		0,48
	Metalowa konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 2 x 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,50
Przykład 21
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 12,5 mm	0,085		0,26
	Drewniana konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,28
Przykład 22
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 12,5 mm	0,095		0,29
	Drewniana konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,31
Przykład 23
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 12,5 mm	0,105		0,31
	Drewniana konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,33
Przykład 24
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 12,5 mm	0,125		0,34
	Drewniana konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,36
Przykład 25
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 2 x 12,5 mm	0,110		0,51
	Drewniana konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 2 x 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,53
Przykład 26
Lp.	Materiał	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Ciężar odniesiony do powierzchni ścianki kN/m²
1	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
2	Płyta gipsowo-kartonowa 2 x 12,5 mm	0,130		0,54
	Drewniana konstrukcja nośna z izolacją
	Płyta gipsowo-kartonowa 2 x 12,5 mm
3	Szpachlówka gipsowa (w razie potrzeby)	0,001	12,0	0,01
	Razem, kN/m²			0,56

---

Sheet 8: Arkusz8

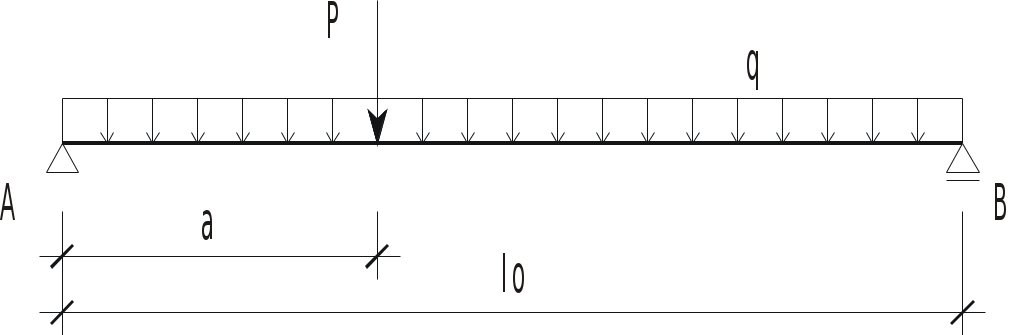

Określenie obciążenia stropu wolno podpartego z uwzględnieniem ścianki działowej ustawionej prostopadle do rozpiętości Przykład 1
Dane
Poz.	Wyszczególnienie	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³	Wysokość ścianki m	Wartość charakterystyczna obciążenia	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia
1	2	3	4	5	6	7	8
1	Ciężar ścianki działowej
	Tynk cementowo-wapienny	0,015	19,0	2,60	0,74	1,3	0,963
	Mur z cegły dziurawki	0,065	14,5	2,60	2,45	1,1	2,696
	Tynk cementowo-wapienny	0,015	19,0	2,60	0,74	1,3	0,963
	Razem P, kN/m				3,93		4,62
2	Obciążenie zewnętrzne stropu
	Arkusz 1 - Przykład 1	g + p, kN/m²			2,86		3,84
3	Ciężar własny stropu
	Arkusz 2 - Strop Ceram 60 A / 24	gs, kN/m²			2,77	1,1	3,05
	Obciążenie stropu równomiernie rozłożone	Łącznie q = gs + g + p, kN/m²			5,63		6,89
	Rozstaw belek stropowych	r, m			0,60
	Rozpiętość obliczeniowa stropu	lo, m			5,86
	Położenie ścianki działowej na stropie	a, m			2,11
Wyniki
	Reakcja na podporze A	Ra, kN			11,40		13,88
	Reakcja na podporze B	Rb, kN			10,74		13,11
	Położenie przekroju, gdzie występuje Mmax	x, m			2,68		2,69
	Maksymalny moment zginający	Mmax, kNm			17,09		20,78
	Obciążenie równomiernie rozłożone dające moment zginający równy Mmax	qz, kN/m²			6,63		8,07

---

Sheet 9: Arkusz9

Określenie obciążenia stropu wolno podpartego z uwzględnieniem ścianki działowej ustawionej prostopadle do rozpiętości Przykład 2
Dane
Poz.	Wyszczególnienie	Grubość materiału m	Ciężar w stanie powietrznosuchym kN/m³ kN/m²	Wysokość ścianki m	Wartość charakterystyczna obciążenia	Współczynnik obciążenia -	Wartość obliczeniowa obciążenia
1	2	3	4	5	6	7	8
1	Ciężar ścianki działowej
	Szpachlówka gipsowa	0,001	12,0	2,60	0,03	1,3	0,041
	Ścianka gr.7,5 cm z płyt gipspwo-kartonowych		0,25	2,60	0,65	1,2	0,780
	Szpachlówka gipsowa	0,001	12,0	2,60	0,03	1,3	0,041
	Razem P, kN/m				0,71		0,86
2	Obciążenie zewnętrzne stropu
	Arkusz 1 - Przykład 1	g + p, kN/m²			2,86		3,84
3	Ciężar własny stropu
	Arkusz 2 - Strop Ceram 60 A / 24	gs, kN/m²			2,77	1,1	3,05
	Obciążenie stropu równomiernie rozłożone	Łącznie q = gs + g + p, kN/m²			5,63		6,89
	Rozstaw belek stropowych	r, m			0,60
	Rozpiętość obliczeniowa stropu	lo, m			5,86
	Położenie ścianki działowej na stropie	a, m			2,11
Wyniki
	Reakcja na podporze A	Ra, kN			10,17		12,44
	Reakcja na podporze B	Rb, kN			10,05		12,29
	Położenie przekroju, gdzie występuje Mmax	x, m			2,88		2,88
	Maksymalny moment zginający	Mmax, kNm			14,95		18,29
	Obciążenie równomiernie rozłożone dające moment zginający równy Mmax	qz, kN/m²			5,80		7,10
