Overview

TDA2030
TCA94A

---

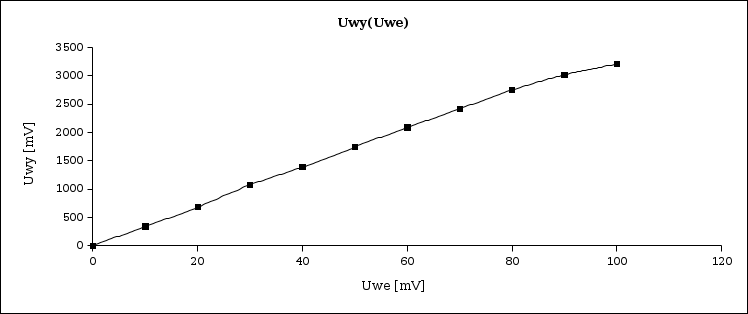

Sheet 1: TDA2030

f = const = 1kHz
R = const = 8Ω
UWE	UWY	PWY
[mV]	[mV]	[W]
0	0	0,00
10	343	0,01
20	684	0,06
30	1077	0,14
40	1390	0,24
50	1745	0,38
60	2090	0,55
70	2420	0,73
80	2750	0,95
90	3020	1,14
100	3210	1,29

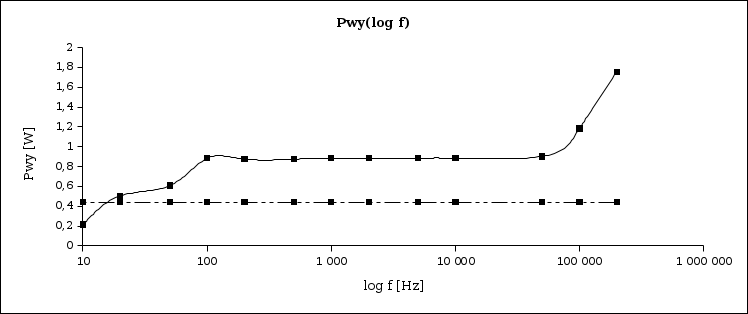

R = const = 8Ω			UZ = 12V
UWEPP = const = 75 mV
f	UWYPP	PWY	IZ	PZ	η
[Hz]	[Vpp]	[mW]	[mA]	[mW]	[%]
10	3,7	0,21	65	0,78	27,42	0,44
20	5,68	0,50	95	1,14	44,22	0,44
50	6,24	0,61	105	1,26	48,29	0,44
100	7,52	0,88	122	1,46	60,36	0,44
200	7,48	0,87	126	1,51	57,82	0,44
500	7,48	0,87	126	1,51	57,82	0,44
1 000	7,52	0,88	124	1,49	59,38	0,44
2 000	7,52	0,88	125	1,50	58,91	0,44
5 000	7,52	0,88	124	1,49	59,38	0,44
10 000	7,52	0,88	125	1,50	58,91	0,44
50 000	7,6	0,90	138	1,66	54,50	0,44
100 000	8,7	1,18	183	2,20	53,86	0,44
200 000	10,6	1,76	386	4,63	37,90	0,44
UZ = const = 12V
UWE = 30,4mA			f = const = 1kHz
R	UWY	PWY	IZ	PZ	η
[Ω]	[V]	[mW]	[mA]	[mW]	[%]
100	1,084	11,75	27	324	3,63
80	1,085	14,72	27,8	333,6	4,41
60	1,085	19,62	28,9	346,8	5,66
50	1,086	23,59	30,2	362,4	6,51
40	1,086	29,48	31,7	380,4	7,75
30	1,087	39,39	33,8	405,6	9,71
25	1,087	47,26	37	444	10,64
20	1,088	59,19	59,6	715,2	8,28
15	1,089	79,06	44,2	530,4	14,91
10	1,09	118,81	51,4	616,8	19,26
8	1,091	148,79	55,1	661,2	22,50
6	1,092	198,74	61,3	735,6	27,02
4	1,095	299,76	70,6	847,2	35,38

---

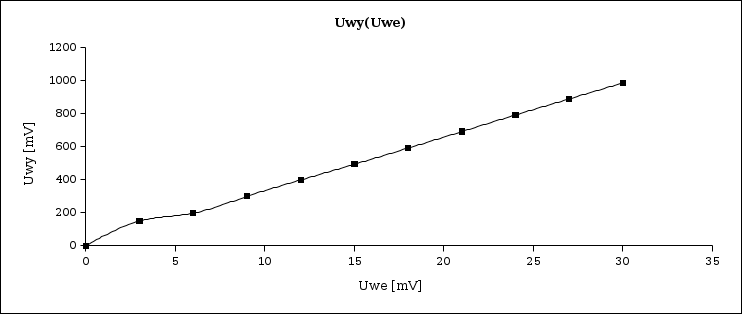

Sheet 2: TCA94A

f = const = 1kHz
R = const = 35Ω
UWE	UWY	PWY
[mV]	[mV]	[mW]
0	0	0,00
3	150	0,64
6	197	1,11
9	300	2,57
12	398	4,53
15	494	6,97
18	591	9,98
21	692	13,68
24	792	17,92
27	890	22,63
30	986	27,78
33	1075	33,02
36	1167	38,91
40	1291	47,62

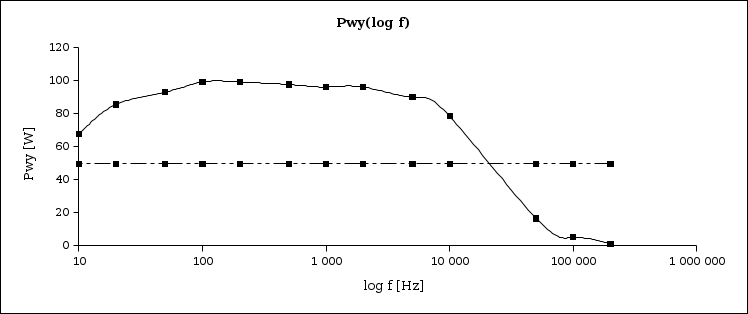

R = const = 35Ω			UZ = 15V
UWE= const = 25 mV
f	UWYPP	PWY	IZ	PZ	η
[Hz]	[Vpp]	[mW]	[mA]	[mW]	[%]	49,6125
10	2,08	67,60	20	240	28,17	49,6125
20	2,34	85,56	23	276	31,00	49,6125
50	2,44	93,03	23	276	33,70	49,6125
100	2,52	99,23	23	276	35,95	49,6125
200	2,52	99,23	23	276	35,95	49,6125
500	2,5	97,66	23	276	35,38	49,6125
1 000	2,48	96,10	23	276	34,82	49,6125
2 000	2,48	96,10	23	276	34,82	49,6125
5 000	2,4	90,00	23	276	32,61	49,6125
10 000	2,24	78,40	23	276	28,41	49,6125
50 000	1,03	16,58	19	228	7,27	49,6125
100 000	0,576	5,18	16	192	2,70	49,6125
200 000	0,274	1,17	14	168	0,70	49,6125

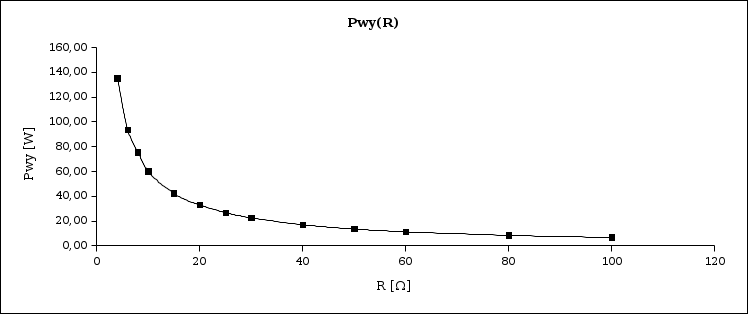

UZ = const = 15V
UWE = 25mV			f = const = 1kHz
R	UWY	PWY	IZ	PZ	η
[Ω]	[mV]	[mW]	[mA]	[mW]	[%]
100	823	6,77	17,2	258	2,63
80	823	8,47	18,1	271,5	3,12
60	823	11,29	19,5	292,5	3,86
50	823	13,55	20,6	309	4,38
40	823	16,93	22,3	334,5	5,06
30	823	22,58	25,2	378	5,97
25	818	26,76	27,4	411	6,51
20	811	32,89	30,7	460,5	7,14
15	795	42,14	35,4	531	7,94
10	774	59,91	44,3	664,5	9,02
8	776	75,27	55,3	829,5	9,07
6	749	93,50	66,7	1000,5	9,35
4	735	135,06	84	1260	10,72
