Politechnika Lubelska
LABORATORIUM PODSTAW ELEKTRONIKI
Temat ćwiczenia 6 :
Badanie tranzystorowych wzmacniaczy mocy.
Lublin dn. 98.04.16
Wykonali:
Wójtowicz Artur
Szymankiewicz Sławomir
Szendała Marcin
Grupa ED.4.5
Ocena :
....................
Wykonanie ćwiczenia:
Schemat pomiarowy.
Badanie właściwości wzmacniacza przeciwsobnego pracującego w klasie B.
Oporność dopasowania.
Fg = 1000 Hz ;
Eg = 0,2 V ;
Rdop = 100 Ω ;
Zniekształcenia skrośne.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

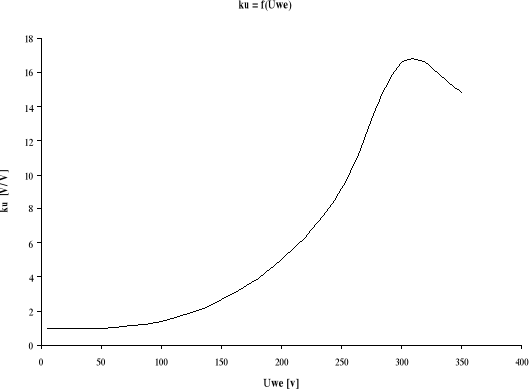

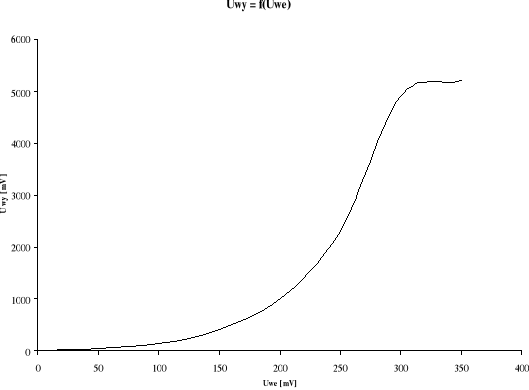

Charakterystyki Uwy = f (Uwe) oraz ku = f (Uwe).
Uwe |
V |
0.005 |
0,05 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
Uwy |
V |
0,005 |
0,05 |
0,14 |
0,4 |
1 |
2,3 |
5 |
5,2 |
5,2 |
5,2 |
Ku |
V/V |
1 |
1 |
1,4 |
2,66 |
5 |
9,2 |
16,6 |
14,85 |
13 |
11,5 |
ku=
Charakterystyka pasmowa ku = f (fg).
Eg = 0,3 V
f |
Hz |
30 |
50 |
80 |
100 |
150 |
200 |
400 |
800 |
1k |
2k |
4k |
6k |
Uwy |
V |
0,75 |
1,25 |
1,8 |
2 |
2,5 |
3 |
3,8 |
4,3 |
4,6 |
4,8 |
4,8 |
4,8 |
Ku |
V/V |
2,5 |
4,16 |
6 |
6,66 |
8,33 |
10 |
12,6 |
14,3 |
15,3 |
16 |
16 |
16 |
f |
Hz |
8k |
10k |
12k |
15k |
25k |
30k |
40k |
50k |
60k |
|
||
Uwy |
V |
4,6 |
4,6 |
5 |
5 |
5 |
4,6 |
3 |
2 |
1,2 |
|
||
Ku |
V/V |
15,3 |
15,3 |
16,6 |
16,6 |
16,6 |
15,3 |
10 |
6,66 |
4 |
|
e) Charakterystyka Rdop = f (fg).
f |
Hz |
50 |
100 |
1k |
10k |
20k |
50k |
|
Ω |
15 |
25 |
100 |
125 |
75 |
25 |
2. Badanie właściwości wzmacniacza przeciwsobnego pracującego w klasie AB.
a) Oporność dopasowania.
Fg = 1000 Hz ;
Eg = 0,2 V ;
Rdop = 60 Ω ;
b) Oscylogramy napięcia wyjściowego i porównanie z oscylogramami otrzymanymi w punkcie 1b .
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Charakterystyki Uwy = f (Uwe) oraz ku = f (Uwe).
Tabela pomiarów i obliczeń
Uwe |
V |
0,005 |
0,01 |
0,03 |
0,035 |
0,04 |
0,05 |
Uwy |
V |
0,5 |
1,8 |
4 |
5 |
5,1 |
5,1 |
Ku |
V/V |
100 |
180 |
133,3 |
142,8 |
127,5 |
102 |
ku=
d) Charakterystyka pasmowa ku = f (fg).
Eg = 0,02 V
f |
Hz |
30 |
80 |
100 |
500 |
1k |
4k |
6k |
7k |
8k |
9k |
10k |
20k |
Uwy |
V |
0,8 |
1,6 |
1,8 |
3 |
3 |
3 |
3 |
2,4 |
2 |
1,8 |
1,6 |
0,7 |
Ku |
V/V |
40 |
80 |
90 |
150 |
150 |
150 |
150 |
120 |
100 |
90 |
80 |
35 |
e) Pobór mocy przez wzmacniacz przy braku wysterowania.
Ib = 1 mA
Ic = 112 mA
Ube = 0,5 V
UIce = 10,5 V
Wnioski.
Na podstawie obserwacji oscylogramu napięcia wyjściowego wzmacniacza pracującego w klasie B można stwierdzić, że przy wysterowaniu go małymi napięciami powstają zniekształcenia skrośne. Zjawisko to nie występuje dla wzmacniacza pracującego w kl.AB. Z wykresu charakterystyki Uwy = f (Uwe) widać, że dla wzmacniacza kl.B napięcie pojawia się dopiero po podaniu określonego napięcia wejściowego. Ta sama charakterystyka dla wzmacniacza kl.AB jest w dużej części liniowa. Zarówno dla wzmacniacza pracującego w kl.B jak i AB można zaobserwować nasycanie się, tzn. po przekroczeniu pewnej maksymalnej wartości napięcia wejściowego, napięcie wyjściowe pozostaje nie zmienione. Jak widać z wykresów charakterystyk ku = f (Uwe) współczynnik wzmocnienia zależy od wartości napięcia wejściowego (wzmacniacz kl.B), natomiast dla wzmacniacza kl.AB jest on w przybliżeniu stały. Z wykresu charakterystyki Rodp = f (fg) można wnioskować, że rezystancja dopasowania zależy od częstotliwości. Na podstawie pomiarów z punktu 2e można stwierdzić, że wzmacniacz pracujący w kl.AB pobiera moc z obwodu zasilania nawet, gdy nie jest on wysterowany napięciem wejściowym.
