Ćwiczenie 52 (17)

Overview

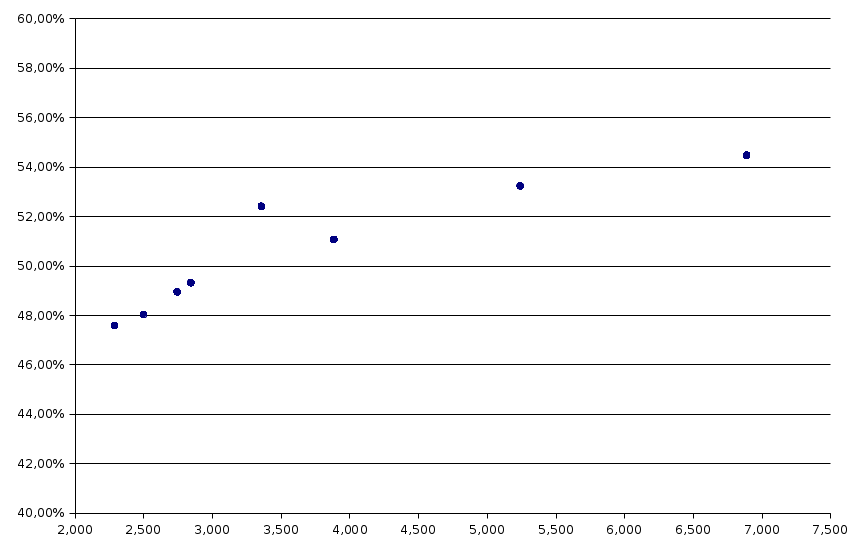

Wyznaczanie przekładni transformatora				Wyznaczanie sprawności transformatora
U1 [V]	U2 [V]	k=U2/U1		Obwód pierwotny			Obwód wtórny
45	5,31	0,1180		U1 [V]	I1 [A]	P1 [W]	U2 [V]	I2 [A]	P2 [W]	η [%]
70	8,37	0,1196		80	0,060	4,80	7,37	0,310	2,285	47,60%
100	11,79	0,1179		80	0,065	5,20	7,24	0,345	2,498	48,03%
130	15,34	0,1180		80	0,070	5,60	7,03	0,390	2,742	48,96%
150	17,65	0,1177		80	0,072	5,76	6,93	0,410	2,841	49,33%
180	21,05	0,1169		80	0,080	6,40	6,71	0,500	3,355	52,42%
200	23,28	0,1164		80	0,095	7,60	6,47	0,600	3,882	51,08%
210	24,3	0,1157		80	0,123	9,84	5,92	0,885	5,239	53,24%
	średnia k	0,1175		80	0,158	12,64	5,51	1,250	6,888	54,49%

Rachunek błędów
Przekładnia transformatora				Sprawność transformatora					delta ni	[%]
0,0005	0,00000023			U1	zakres	150			0,05810	5,81%
0,0020	0,00000419				klasa	0,1	0,15		0,05419	5,42%
0,0004	0,00000014			U2	zakres	300			0,05125	5,12%
0,0005	0,00000023				klasa	0,01	0,03		0,05018	5,02%
0,0001	0,00000002			I1	zakres	0,6			0,04789	4,79%
0,0006	0,00000034				klasa	1	0,006		0,03984	3,98%
0,0011	0,00000126			I2	zakres	2,5			0,03268	3,27%
0,0018	0,00000328		bład delta k		klasa	0,2	0,005		0,02686	2,69%
	0,00000968	1,7287801893244E-07	0,000415786025417

błąd delta P2
0,04615	4,62%
0,04655	4,66%
0,04685	4,69%
0,04695	4,70%
0,04855	4,86%
0,05035	5,04%
0,05615	5,62%
0,06505	6,51%
