Sheet 1: Pomiary

Protokol Pomiarow
nr data			Zaklad Silnikow Spalinowych Istytut Pojazdów Mechanicznych WAT
Warunki Pomiarów			Grupa szkolna M-37								Stanowisko probiercze : stół Rabotti Torino A 01319
				Imie i Nazwisko				ro paliwa			Regulator : R8 V20 - 120/55BW
								[g/cm3]			Pompa: P24T8 - 3a W1A/FVR
											Czujnik obrotów TYP OT - 01 zakres : 50 - 1300 obr.min
Rodzaj charakterystyki:
Typ silnika:
Rodzaj paliwa:
gęstość paliwa (r20):
stała hamulca:
Wyniki pomiarów bezpośrednich
L.p	n	q1	q2	q3	q4	il wtrysków				pierwsze ustawienie dźwigni regulatora
	obr/min	cm3	cm3	cm3	cm3
1	70	13	6,6		14	100
2	110	13,4	12,2		14,4	100
3	183	13,4	13		15	100
4	220	16	16		19	200
5	440	18	18,2		20	200
6	535	9,6	9,6		11,4	200
7	500	13	14		17	200
8	470	17	18		20	200
9	575	2,8	4		3	200
10
11
1	75	13	11		14	100				drugie ustawienie dźwigni regulatora
2	110	13	12		14	100
3	185	13,6	13		14,8	100
4	215	16	16		19	200
5	410	18	19		20	200
6	610	18	19		21	200
7	710	19	19		20	200
8	915	18	14,4		13,4	200
9	950	16	16		18	200
						200
	920	17	15		13,4	200
	980	10,2	11,2		0,4	200				maks wychylenie dźwigni
	1000	6	7,4		6	200

---

Sheet 2: Obliczenia

Wyniki pomiarów bezpośrednich							Obliczenia
Liczba obrotów wału napędzającego				300			Średnia ilość paliwa podawanego przez wtryskiwacz w czasie jednego obrotu pompy
L.p	n	q1	q2	q3	q4		L.p	n	q1	q2	q3	q4	Łącznie	Średnio
	obr/min	cm3	cm3	cm3	cm3			obr/min	mm3	mm3	mm3	mm3	mm3	mm3
1	70	13	6,6		14		1	70	130,00	66,00	0,00	140,00	336,00	84,00
2	110	13,4	12,2		14,4		2	110	134,00	122,00		144,00	400,00	100,00
3	183	13,4	13		15		3	183	134,00	130,00		150,00	414,00	103,50
4	220	16	16		19		4	220	80,00	160,00		190,00	430,00	107,50
5	440	18	18,2		20		5	440	90,00	182,00		200,00	472,00	118,00
6	535	9,6	9,6		11,4		6	535	48,00	96,00		114,00	258,00	64,50
7	500	13	14		17		7	500	65,00	140,00		170,00	375,00	93,75
8	470	17	18		20		8	470	85,00	180,00		200,00	465,00	116,25
9	575	2,8	4		3		9	575	14,00	40,00		30,00	84,00	21,00
10							10
11							11
	n	q1	q2		q4				q1	q2		q4	łącznie	średnio
1	75	13	11		14				130,00	110,00		140,00	380,00	95,00
2	110	13	12		14				130,00	120,00		140,00	390,00	97,50
3	185	13,6	13		14,8				136,00	130,00		148,00	414,00	103,50
4	215	16	16		19				80,00	80,00		95,00	255,00	63,75
5	410	18	19		20				90,00	95,00		100,00	285,00	71,25
6	610	18	19		21				90,00	95,00		105,00	290,00	72,50
7	710	19	19		20				95,00	95,00		100,00	290,00	72,50
8	915	18	14,4		13,4				90,00	72,00		67,00	229,00	57,25
9	950	16	16		18				80,00	80,00		90,00	250,00	62,50
	920	17	15		13,4				85,00	75,00		67,00	227,00	56,75
	980	10,2	11,2		0,4				51,00	56,00		2,00	109,00	27,25
	1000	6	7,4		6				30,00	37,00		30,00	97,00	24,25
np[obr/min]	70	110	183	220	440	535	500	470	575
ilość wtrysków	100	100	100	200	200	200	200	200	200
qv1[mm3/wtrysk]	130	134	134	80	90	85	65	48	14
błąd[mm3/wtrysk]	3,3	3,34	3,34	1,4	1,45	1,425	0,325	0,24	0,07
qv2[mm3/wtrysk]	66	122	130	80	91	90	70	48	20
błąd[mm3/wtrysk]	0,66	1,22	3,3	1,4	1,455	1,45	0,35	0,24	0,1
qv4[mm3/wtrysk]	140	144	150	95	100	100	85	57	15
błąd[mm3/wtrysk]	3,4	3,44	3,5	1,475	1,5	1,5	0,425	0,285	0,075
qvśr[mm3/wtrysk]	112	133,33	138	85	93,67	91,67	73,33	51	16,33
s[%]	71,84	16,54	14,29	17,14	10,53	16,22	26,67	17,14	35,29
	2,45	2,67	3,38	1,43	1,47	1,46	0,37	0,26	0,08
np[obr/min]	75	110	185	215	410	610	810	915	950	920	980	1000
ilość wtrysków	100	100	100	200	200	200	200	200	200	200	200	200
qv1[mm3/wtrysk]	130	130	136	80	90	90	95	90	85	80	51	30
błąd[mm3/wtrysk]	3,3	3,3	3,36	1,4	1,45	1,45	1,475	1,45	1,425	1,4	0,255	0,15
qv2[mm3/wtrysk]	110	120	130	80	95	95	95	72	75	80	56	37
błąd[mm3/wtrysk]	1,1	1,2	3,3	1,4	1,475	1,475	1,475	1,36	1,375	1,4	0,28	0,185
qv4[mm3/wtrysk]	140	140	148	95	100	105	100	67	67	90	47	30
błąd[mm3/wtrysk]	3,4	3,4	3,48	1,475	1,5	1,525	1,5	1,335	1,335	1,45	0,235	0,15
qvśr[mm3/wtrysk]	126,67	130	138	85	95	96,67	96,67	76,33	75,67	83,33	51,33	32,33
s[%]	24	15,38	12,95	17,14	10,53	15,38	5,13	29,3	23,68	11,76	17,48	20,9
	2,60	2,63	3,38	1,43	1,48	1,48	1,48	1,38	1,38	1,42	0,26	0,16

---

Sheet 3: Dawka średnia

---

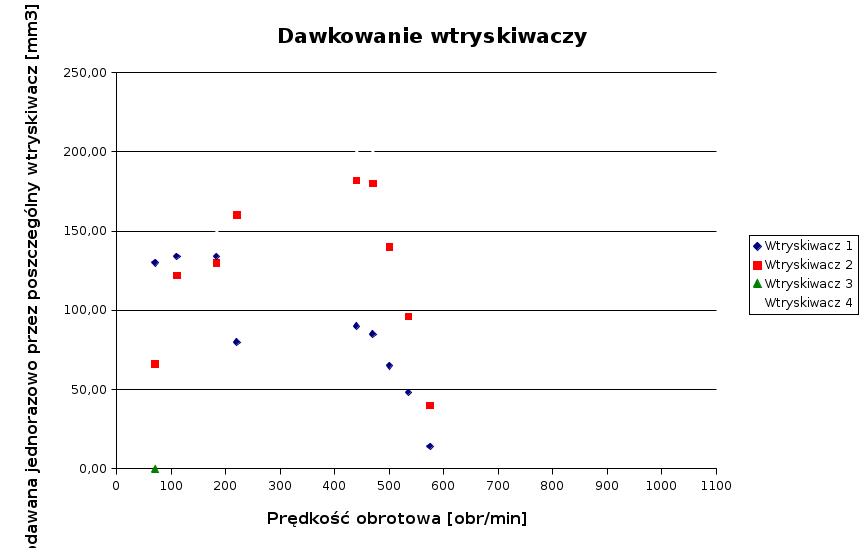

Sheet 4: Wtryskiwacze
