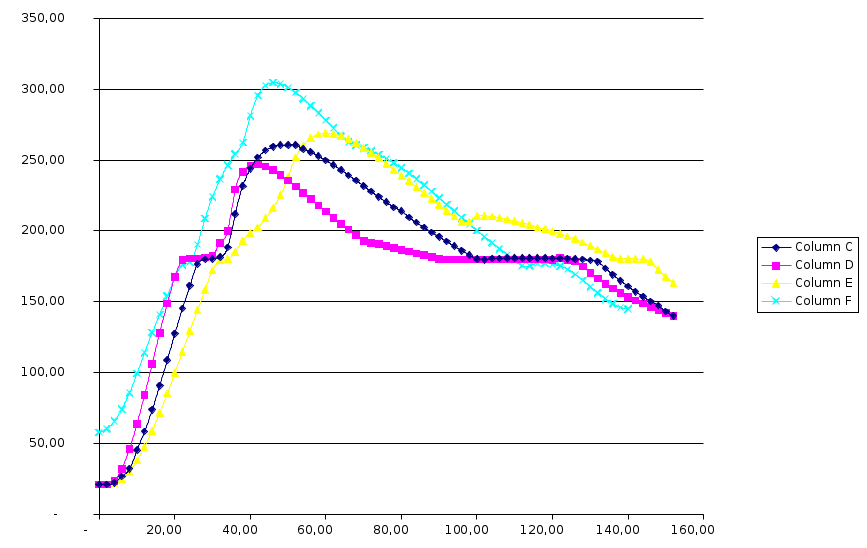

stezenie Sn %	60	70	90	25
czas	próbka 1	próbka 2	próbka 3
0,00	20,97	20,89	20,95	57,81
2,00	21,00	20,92	20,99	60,37
4,00	22,27	23,30	21,70	65,60
6,00	26,71	32,02	24,66	74,25
8,00	32,00	46,09	30,22	85,68
10,00	45,16	63,80	38,01	99,23
12,00	58,34	84,20	47,68	113,98
14,00	73,68	106,16	58,95	128,06
16,00	90,67	128,09	71,59	141,00
18,00	108,74	148,70	85,26	153,86
20,00	127,25	167,44	99,70	167,36
22,00	145,16	179,50	114,51	176,09
24,00	161,16	180,44	129,31	177,85
26,00	176,58	180,59	144,01	190,47
28,00	179,91	181,13	158,24	208,66
30,00	180,11	182,56	172,16	224,13
32,00	181,58	191,54	179,36	236,48
34,00	188,36	200,00	179,96	246,34
36,00	211,93	229,18	185,33	254,22
38,00	231,61	241,75	192,91	262,50
40,00	243,93	246,14	198,72	281,19
42,00	251,81	246,89	202,42	295,73
44,00	256,69	245,53	208,98	302,59
46,00	259,42	242,86	216,27	304,66
48,00	260,56	239,44	225,24	303,86
50,00	260,48	235,46	238,31	301,29
52,00	260,54	231,25	251,78	297,60
54,00	257,76	226,87	260,42	293,20
56,00	255,48	222,42	265,50	288,34
58,00	252,77	218,01	268,11	283,20
60,00	249,71	213,61	268,94	277,86
62,00	246,37	209,27	268,46	272,44
64,00	242,87	205,06	266,95	266,98
66,00	239,23	200,94	264,71	262,72
68,01	235,46	196,95	261,92	260,58
70,01	231,67	193,08	258,66	258,73
72,00	227,80	191,32	255,11	256,41
74,00	223,98	190,70	251,31	253,86
76,01	220,30	189,37	247,37	251,07
78,00	216,60	188,02	243,00	247,95
80,00	214,00	186,74	239,00	244,44
82,00	209,37	185,42	235,02	240,62
84,00	205,85	184,14	230,79	236,53
86,00	202,38	182,86	226,59	232,24
88,01	199,00	181,60	222,41	227,77
90,00	195,76	180,37	218,28	223,19
92,00	192,40	179,82	214,19	218,53
94,00	189,18	179,85	210,16	213,87
96,01	186,01	179,86	206,20	209,23
98,01	182,91	179,85	206,51	204,67
100,00	180,10	179,86	210,66	200,20
102,00	179,65	179,83	210,75	195,81
104,00	180,45	179,83	210,18	191,58
106,00	180,59	179,83	209,21	187,35
108,00	180,66	179,82	208,05	183,28
110,00	180,70	179,79	206,86	179,33
112,00	180,72	179,80	205,66	175,46
114,00	180,75	179,77	204,31	175,44
116,01	180,71	179,75	202,50	177,24
118,00	180,70	179,71	201,25	177,12
120,00	180,63	179,66	199,66	176,50
122,00	180,50	181,04	197,97	175,15
124,01	180,28	179,36	196,08	172,84
126,00	180,05	178,44	194,24	169,32
128,00	179,76	174,97	191,71	165,12
130,00	179,22	170,39	189,32	160,61
132,00	178,17	166,36	186,80	156,19
134,00	173,54	162,69	184,18	152,06
136,00	168,98	159,42	181,49	148,50
138,00	164,76	156,31	180,28	145,96
140,00	160,82	153,50	180,27	144,70
142,00	157,05	150,99	180,20
144,00	153,54	148,65	179,96
146,00	150,27	146,41	178,08
148,00	147,27	144,23	172,41
150,00	143,00	142,09	167,63
152,00	140,00	140,01	163,28

---

Sheet 2: Obliczenia

Ćwiczenie wykonał : Zdrojewski Jacek
Rok : III
Zespół : I
Data : 28.03.2003
		Laboratorium z chemii fizycznej
Temat :	Diagram fazowy Sn-Pb
1. Cel ćwiczenia
Ćwiczenie ma na celu zapoznanie się ze sposobem wyznaczania diagramów fazowych z wykorzystaniem metody analizy termicznej.
2.Sposób wykonania ćwiczenia.
W przeprowadzonym ćwiczeniu wykorzystane zostały cztery stopy Sn-Pb o następójących składach 25%,60%,70%,90% Sn.Stopy te umieszczono w pojemnikach wyknanych z materiału ceramicznego, podgrzewanych oporowo.Temperatura grzania każdego stopu z osobna rególowana była za pomocą transformatorów nastawianych recznie.Temperature mierzono za pomoca termopar chromel-alumel umieszczonych w stopach, połączonych z urządzeniem elektronicznym automaty- cznie zczytójącym temperatury stopów co dwie minuty i przesyłajacym je do komputera.Wyniki pomiarów rejestrowane były na komputerze wraz z krzywymi obrazującymi zmiany.Po nagrzaniu stopów do temperatury topnienia grzanie przerwano a termopary umieszczono na wysokości 1 cm powyżej dna naczynia ze stopem i rozpoczęto chłodzenie, prowa- dząc dalszą rejestrację zmian temperatury.Pomiar prowadzono do momentu uzyskania temperatury stopów w której są one już z pewnością w całości ciałem stałym.
3.Wyniki pomiarów i ich opracowanie.
	Skład stopu 1 25% Sn	Skład stopu 2 60% Sn	Skład stopu 3 70% Sn	Skład stopu 4 90% Sn
Czas [min]	Temperatura stopu w [oC]	Temperatura stopu w [oC]	Temperatura stopu w [oC]	Temperatura stopu w [oC]
0	57,81	20,97	20,89	20,95
2	60,37	21,00	20,92	20,99
4	65,60	22,27	23,30	21,70
6	74,25	26,71	32,02	24,66
8	85,68	32,00	46,09	30,22
10	99,23	45,16	63,80	38,01
12	113,98	58,34	84,20	47,68
14	128,06	73,68	106,16	58,95
16	141,00	90,67	128,09	71,59
18	153,86	108,74	148,70	85,26
20	167,36	127,25	167,44	99,70
22	176,09	145,16	179,50	114,51
24	177,85	161,16	180,44	129,31
26	190,47	176,58	180,59	144,01
28	208,66	179,91	181,13	158,24
30	224,13	180,11	182,56	172,16
32	236,48	181,58	191,54	179,36
34	246,34	188,36	200,00	179,96
36	254,22	211,93	229,18	185,33
38	262,50	231,61	241,75	192,91
40	281,19	243,93	246,14	198,72
42	295,73	251,81	246,89	202,42
44	302,59	256,69	245,53	208,98
46	304,66	259,42	242,86	216,27
48	303,86	260,56	239,44	225,24
50	301,29	260,48	235,46	238,31
52	297,60	260,54	231,25	251,78
54	293,20	257,76	226,87	260,42			oś x
56	288,34	255,48	222,42	265,50				I poch	I poch	I poch	I poch	II poch	II poch	II poch	II poch
58	283,20	252,77	218,01	268,11
60	277,86	249,71	213,61	268,94			61		-1,67	-2,17	-0,24	-2,73	-0,92	-1,02	-0,64
62	272,44	246,37	209,27	268,46			63	-2,73	-1,75	-2,11	-0,76	-0,77	-0,94	-1,01	-0,74
64	266,98	242,87	205,06	266,95			65	-2,13	-1,82	-2,06	-1,12	-0,01	-0,98	-0,96	-0,84
66	262,72	239,23	200,94	264,71			67	-1,07	-1,88	-1,99	-1,40	-0,39	-0,95	-0,94	-0,93
68	260,58	235,46	196,95	261,92			69	-0,92	-1,90	-1,94	-1,63	-0,70	-0,98	0,09	-0,96
70	258,73	231,67	193,08	258,66			71	-1,16	-1,93	-0,88	-1,77	-0,69	-0,94	0,13	-1,01
72	256,41	227,80	191,32	255,11			73	-1,27	-1,91	-0,31	-1,90	-0,76	-0,88	-0,51	-1,02
74	253,86	223,98	190,70	251,31			75	-1,39	-1,84	-0,66	-1,97	-0,86	-0,93	-0,34	-1,20
76	251,07	220,30	189,37	247,37			77	-1,56	-1,85	-0,67	-2,18	-0,98	-0,37	-0,30	-0,91
78	247,95	216,60	188,02	243,00			79	-1,76	-1,30	-0,64	-2,00	-1,03	-1,66	-0,34	-0,99
80	244,44	214,00	186,74	239,00			81	-1,91	-2,31	-0,66	-1,99	-1,09	-0,61	-0,31	-1,12
82	240,62	209,37	185,42	235,02			83	-2,04	-1,76	-0,64	-2,11	-1,12	-0,85	-0,32	-1,05
84	236,53	205,85	184,14	230,79			85	-2,15	-1,73	-0,64	-2,10	-1,16	-0,83	-0,31	-1,04
86	232,24	202,38	182,86	226,59			87	-2,23	-1,69	-0,63	-2,09	-1,17	-0,77	-0,30	-1,02
88	227,77	199,00	181,60	222,41			89	-2,29	-1,62	-0,61	-2,07	-1,19	-0,87	0,03	-1,01
90	223,19	195,76	180,37	218,28			91	-2,33	-1,68	-0,28	-2,05	-1,17	-0,77	0,15	-0,99
92	218,53	192,40	179,82	214,19			93	-2,33	-1,61	0,01	-2,01	-1,15	-0,78	0,00	-0,98
94	213,87	189,18	179,85	210,16			95	-2,32	-1,59	0,01	-1,98	-1,12	-0,76	-0,01	1,15
96	209,23	186,01	179,86	206,20			97	-2,28	-1,55	0,00	0,16	-1,10	-0,63	0,01	2,00
98	204,67	182,91	179,85	206,51			99	-2,24	-1,40	0,01	2,08	-1,08	0,48	-0,02	-0,99
100	200,20	180,10	179,86	210,66			101	-2,19	-0,22	-0,02	0,05	-1,02	0,51	0,01	-0,31
102	195,81	179,65	179,83	210,75			103	-2,11	0,40	0,00	-0,29	-1,06	-0,13	0,00	-0,34
104	191,58	180,45	179,83	210,18			105	-2,12	0,07	0,00	-0,48	-0,98	0,00	-0,01	-0,34
106	187,35	180,59	179,83	209,21			107	-2,04	0,04	-0,01	-0,58	-0,96	0,01	-0,01	-0,30
108	183,28	180,66	179,82	208,05			109	-1,97	0,02	-0,01	-0,59	-0,95	0,00	0,01	-0,30
110	179,33	180,70	179,79	206,86			111	-1,94	0,01	0,00	-0,60	0,96	0,01	-0,02	-0,38
112	175,46	180,72	179,80	205,66			113	-0,01	0,01	-0,02	-0,68	0,91	-0,03	0,00	-0,57
114	175,44	180,75	179,77	204,31			115	0,90	-0,02	-0,01	-0,91	-0,51	0,00	-0,01	-0,17
116	177,24	180,71	179,75	202,50			117	-0,06	-0,01	-0,02	-0,63	-0,28	-0,03	-0,02	-0,48
118	177,12	180,70	179,71	201,25			119	-0,31	-0,04	-0,03	-0,79	-0,52	-0,04	0,70	-0,45
120	176,50	180,63	179,66	199,66			121	-0,67	-0,06	0,69	-0,85	-0,82	-0,08	-1,19	-0,52
122	175,15	180,50	181,04	197,97			123	-1,15	-0,11	-0,84	-0,94	-1,18	-0,06	-0,04	-0,45
124	172,84	180,28	179,36	196,08			125	-1,76	-0,12	-0,46	-0,92	-1,22	-0,08	-1,50	-0,81
126	169,32	180,05	178,44	194,24			127	-2,10	-0,14	-1,73	-1,27	-1,20	-0,20	-1,42	-0,56
128	165,12	179,76	174,97	191,71			129	-2,25	-0,27	-2,29	-1,19	-1,08	-0,39	-0,87	-0,67
130	160,61	179,22	170,39	189,32			131	-2,21	-0,52	-2,02	-1,26	-0,96	-2,05	-0,83	-0,68
132	156,19	178,17	166,36	186,80			133	-2,06	-2,31	-1,83	-1,31	-0,75	-1,13	-0,72	-0,69
134	152,06	173,54	162,69	184,18			135	-1,78	-2,28	-1,63	-1,34	-0,38	-0,97	-0,74	0,07
136	148,50	168,98	159,42	181,49			137	-1,27	-2,11	-1,55	-0,60	0,00	-0,92	-0,63	0,30
138	145,96	164,76	156,31	180,28			139	-0,63	-1,97	-1,40	-0,01		-0,90	-0,55	-0,03
140	144,70	160,82	153,50	180,27			141		-1,88	-1,25	-0,03		-0,81	-0,54	-0,11
142		157,05	150,99	180,20			143		-1,76	-1,17	-0,12		-0,76	-0,54	-0,88
144		153,54	148,65	179,96			145		-1,64	-1,12	-0,94		-0,68	-0,53	-2,36
146		150,27	146,41	178,08			147		-1,50	-1,09	-2,83		-1,38	-0,53	-0,98
148		147,27	144,23	172,41			149		-2,13	-1,07	-2,39		-0,43	-0,50	-0,98
150		143,00	142,09	167,63			151		-1,50	-1,04	-2,17
152		140,00	140,01	163,28
4.Tabela końcowa

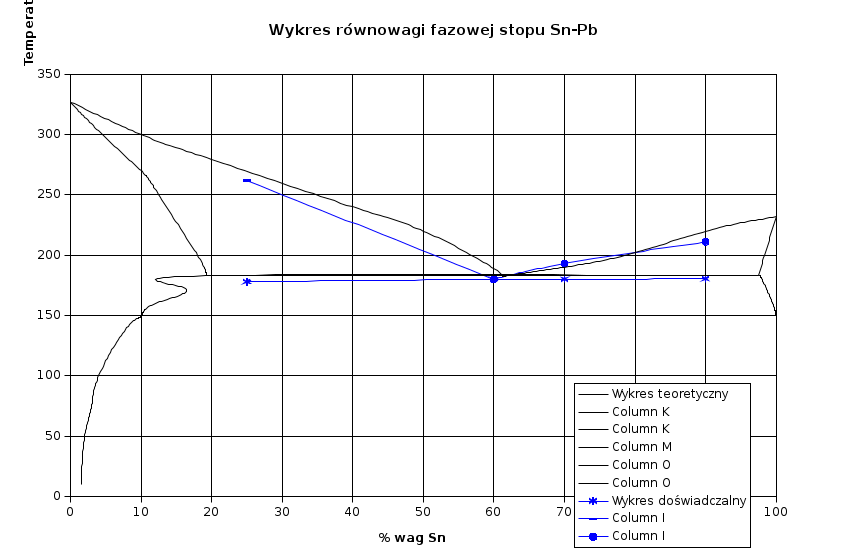

Nr stopu	Skład %		Temperatura oC				Wykres teoretyczny Sn-Pb
	Sn	Pb	załamanie	przystanek			0	327	1,5	10	97,5	183	0	327
1	25	75	262	178			10	300	2	50	100	232	4,5	300
2	60	40	brak	180			20	279,5	3	75			10	270
3	70	30	193	180			40	240	4	100			12,5	250
4	90	10	211	180,5			50	220	8	140			18	200
							60	189	10	149			19,2	183
5.Zadanie							61,9	183	12	160			97,5	183
1.Ciekły stop zawierający a% = 42% CuCl w T = 773oC.							70	190	16	173			98	180
2.Stop zawierający a% = 42% CuCl znajdujący się w równowadze z kryształami związku chemicznego.							80	202	19,2	183			99,5	160
							90	220	97,5	183			100	150
Punkt ten występuje dla temperatury T = 586oC.							100	232
III.Układ który składa się ze stałej substancji A - CuCl znajdującej się w równowadze ze stopem zawierajacym b% = 80% CuCl.
Punkt ten występuje dla temperatury T = 541oC.
IV.Równowaga faz o jednakowym składzie
Występuje dla punktów eutektycznych oznaczonych jako F i E , gdzie eutektyka ma taki sam skład co ciecz z której wykrystalizowała.							wykres Sn -Pb -wynikowy
							skład	temp zmian
V.Równowaga trzech faz							25,00	262
Równowagę trzech faz obrazuje na wykresie linia ABCD.							60,00	180,00
3.Składy eutektyk							70,00	193,00
Mamy dwie eutektyki.							90,00	211,00
Eutektyka oznaczona punktem E - składa się z roztworu stałego CsCl*2CuCl oraz kryształków CsCl.Powstaje w temperaturze 533oC.Zawiera 75% CuCl i 25% CsCl.							25,00	178
							60,00	180,00
Eutektyka oznaczona punktem F - składa się z roztworu stałego CsCl*2CuCl oraz kryształków CuCl.Powstaje w temperaturze 521oC.Zawiera 60% CuCl i 40% CsCl.							70,00	180,00
							90,00	180,50
4.Krzywe chłodzenia
I	II III	IV V	VI VII	VIII
5.Stan układu zawierającego ;
c% = 10% CuCl - punkt znajduje się w polu dwufazowym ciekłe CsCl i CuCl oraz stały CsCl.
d% = 25% CuCl - punkt znajduje się na lini liquidusu przedstawiającej zależność pomiędzy temperatura równowagi fazowej a składem fazy ciekłej .
e% = 60% CuCl - punkt znajduje się w polu jednofazowym ciekłe CsCl i CuCl.
6.Temperatura krzepnięcia stopu zawierającego c% CuCl.
poczatek - 868oC
koniec - 533oC
Skład pierwszych kryształków - czyste kryształki CsCl.
7.Temperatura topnienia stopu zawierającego d% CuCl
poczatek - 533oC
koniec - 760oC
Skład pierwszych kropli jest taki sam jak skład roztworu stałego CsCl*2CuCl i wynosi ~33,3% CsCl i 66,6% CuCl.
8.Oziębiajac 2kg stopu od T1 = 773oC do T2 = 533oC, zawierającego a% substancji A-CuCl wykrystalizuje CsCl w ilości 0,58kg
Wartości odczytane z wykresu;
EG =	3,2	cm
AG =	7,85	cm
AE =	11,05	cm
EG/AE*100=	28,96	%
AG/AE*100=	71,04	%
Masa CsCl =	28,98% * 2	kg
Masa CsCl =	0,58	kg
6.Wnioski
Wykres równowagi fazowej stopu Sn-Pb otrzymany w oparciu o wyniki doświadczalne jest zbliżony do teoretycznego, jednakże cały wykres zdaje się być przesunięty o kilka stopni w dół i na lewo, linia solidusu jest lekko pochylona .

---

Sheet 3: Krzywa chł

---

Sheet 4: I poch

---

Sheet 5: II poch

---

Sheet 6: Sn-Pb

---

Sheet 7: Zadanie

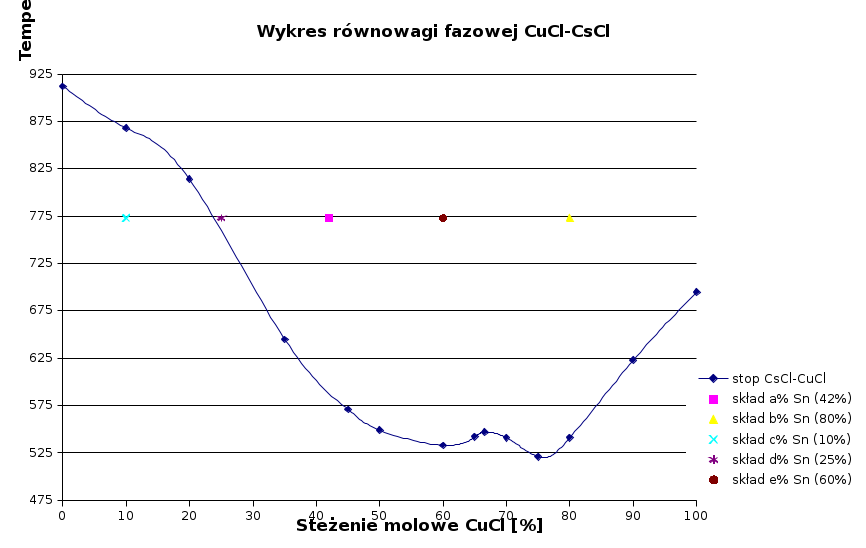

	Tabela 5
