Gliwice, 15.05.2009r.

Laboratorium z elektroniki

i miernictwa

Generatory napięć niesinusoidalnych.

Sekcja 2.

Baszczok Krzysztof

Drzewiecki Michał

Momot Łukasz

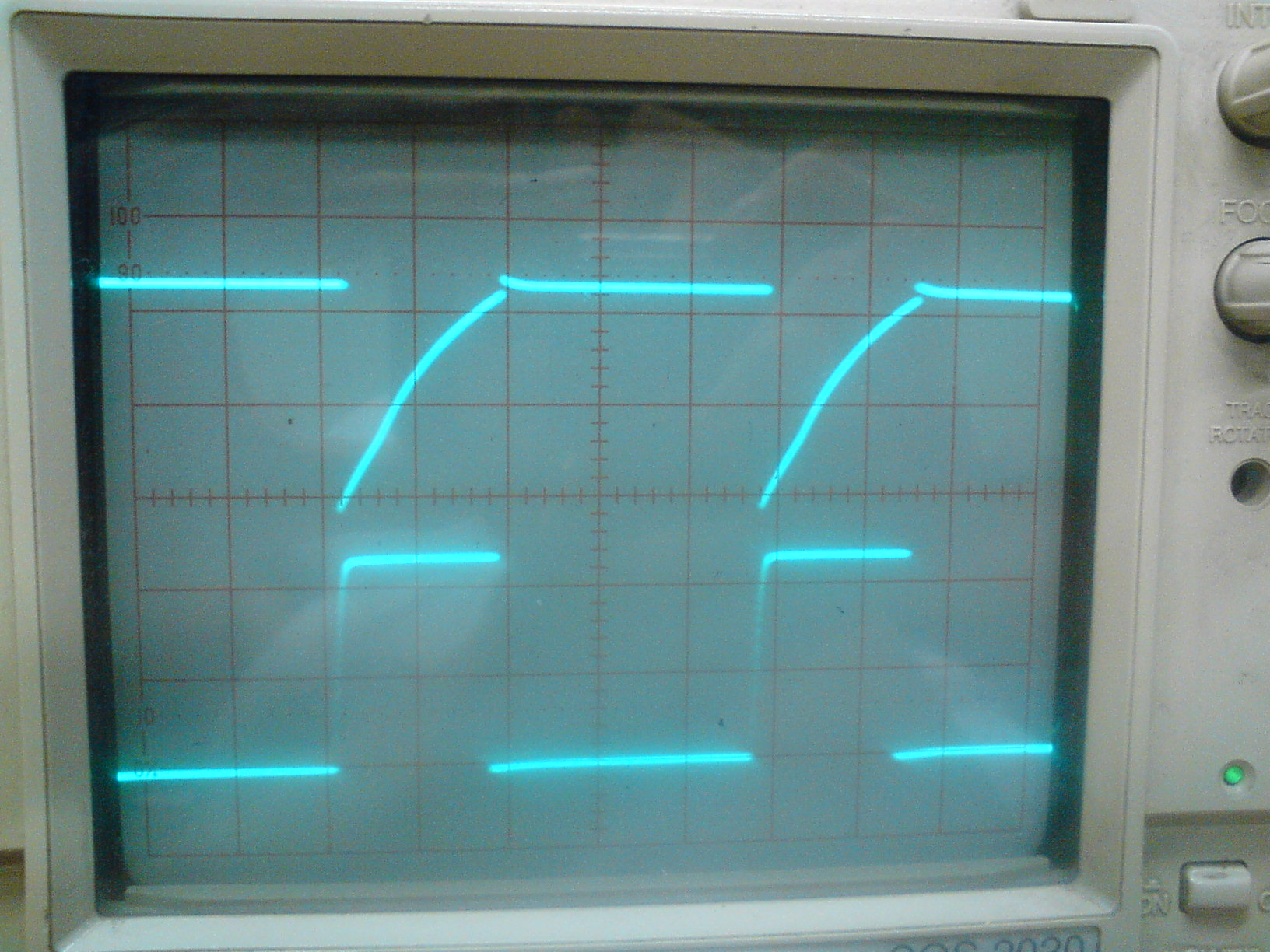

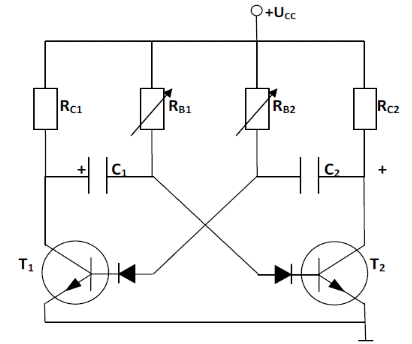

Multiwibrator tranzystorowy

Multiwibrator tranzystorowy generuje sygnał prostokątny. Multiwibratory przybieraja na wyjściu jeden z dwóch stanów: bliski potencjałowi masy lub bliski napięciu zasilania. Zmieniając pojemność kondesatorów zmieniamy częstotliwość przebiegu, a kształt sygnału pozostaje taki sam. Dołączone diody do baz tranzystrów zabiezpieczają złącze baza-emiter przed przebiciem.

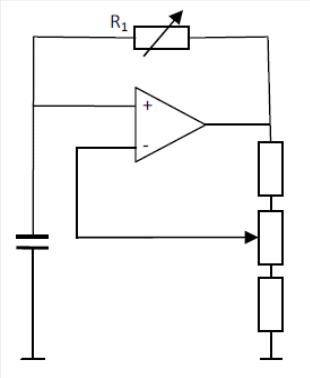

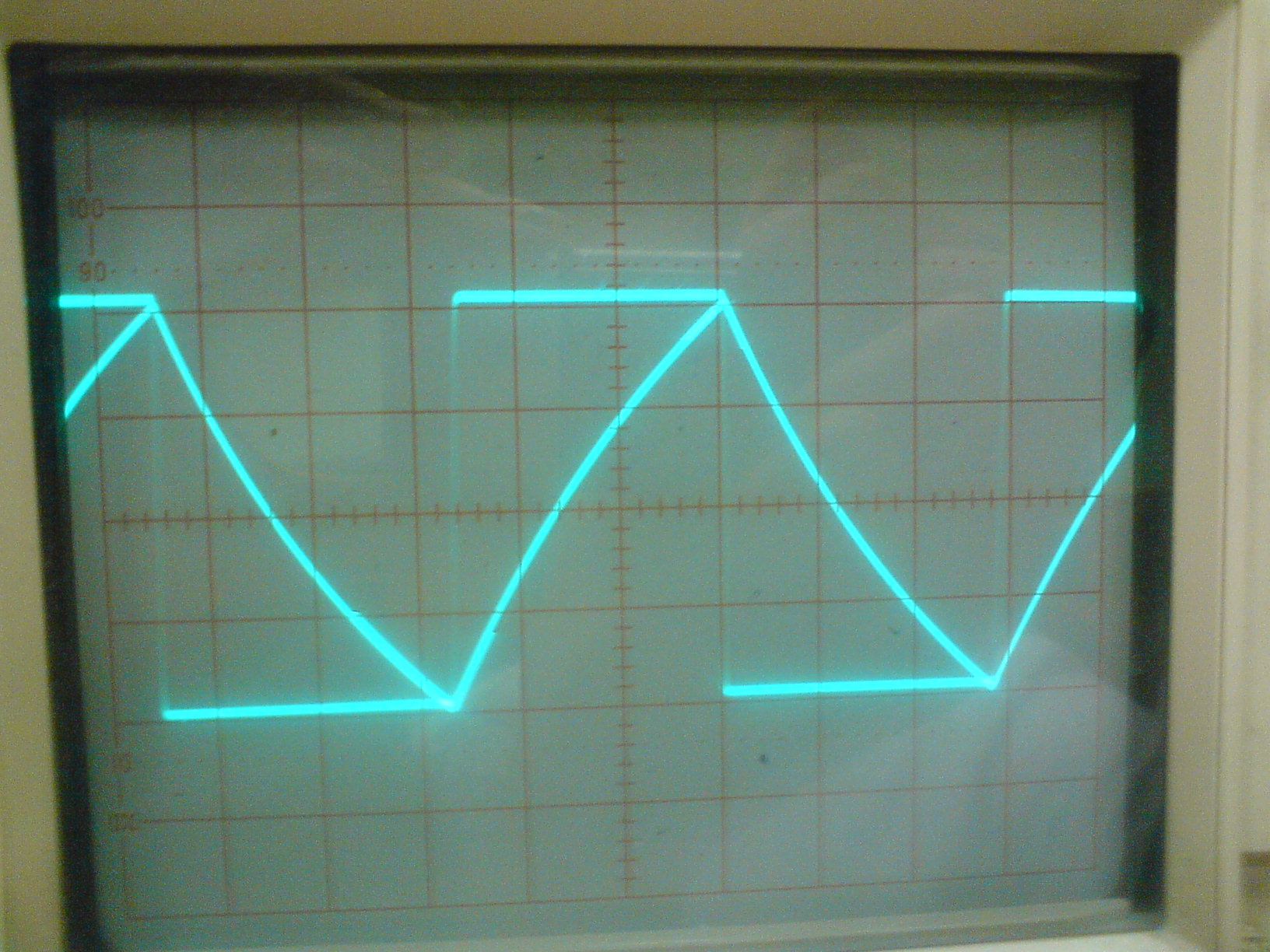

Przerzutnik Schmitta

Po włączeniu zasilania, kondensator w układzie ładuje się. Gdy napięcie na kondesatorze zrówna się z tym na wyjściu wzmacniacza ostatnie napiecie odwraca się (zmienia znak), po czym kondesator rozładowuje się i ponownie się ładuje. Amplituda zależna jest od napiecia generowanego na wyjściu wzmacniacza. Zmiana oporu zmienia okres drgań.

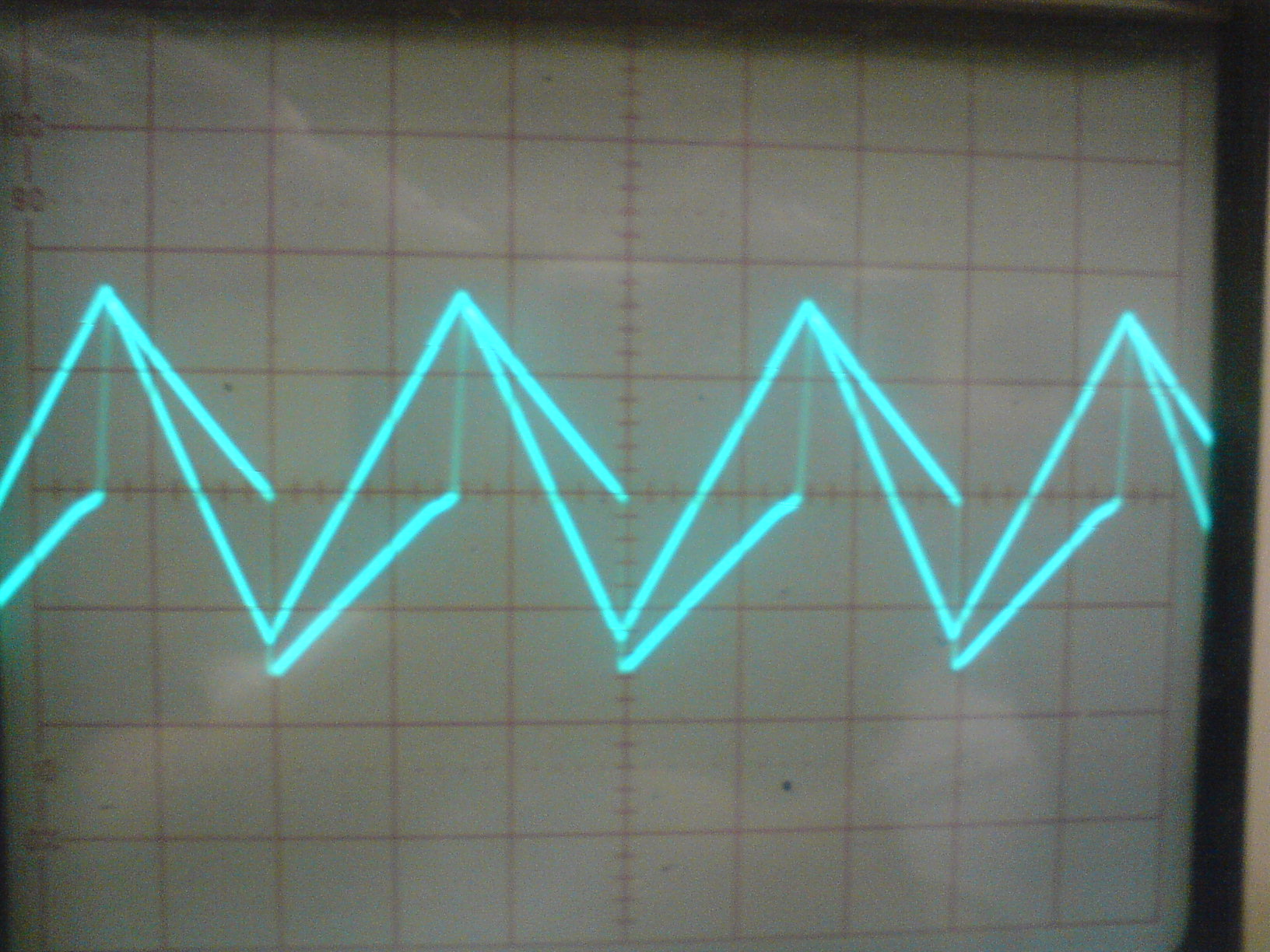

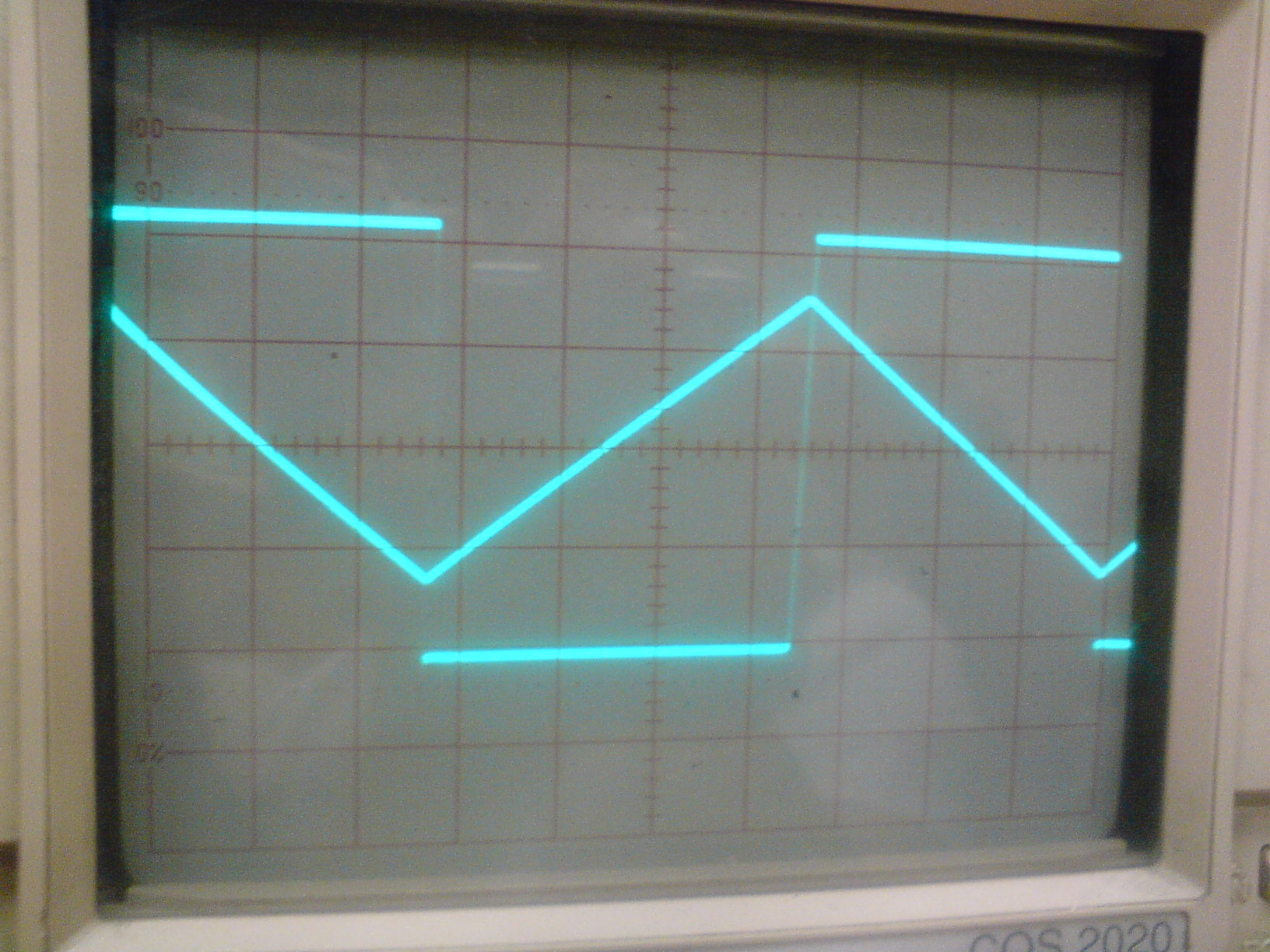

Generator przebiegu trójkątnego

Ten układ jest ulepszoną wersją poprzedniego układu, gdzie układ RC został zastąpiony układem całkującym zbudowanym na wzmacniaczu operacyjnym. Od R₂ zależy czestotliwość przebiegu. Pozostałe oporniki odpowiedzialne są za amplitudę, która wzrasta do pewnej wartości granicznej oraz czestotliwosci przebiegu trójkątnego.

Wnioski:

Badane układy generowały przebiegi prostokątne i trójkątne. Zbadaliśmy wpływy zmiany odpowiednich parametrów na przebieg w danym układzie. Za pomocą wzmacniacza operacyjnego można łatwo otrzymac przebieg prostokątny, a dodanie do niego układu całkującego otrzymujemy przebieg trójkątny.
