Metrologia Mostek czteroramienny niezrównoważony

Politechnika Świętokrzyska w Kielcach

Laboratorium Metrologii II

Nr ćwiczenia:

5

Temat:

Mostek czteroramienny niezrównoważony

Grupa:


Data wykonania:


Wykonawcy:


Nr zespołu:


Data oddania:


Ocena:


  1. Cel ćwiczenia

Celem ćwiczenia jest poznanie właściwości metrologicznych mostka

niezrównoważonego prądu stałego. Ćwiczenie polega na eksperymentalnym

wyznaczeniu charakterystyk mostka niezrównoważonego i porównaniu ich

z charakterystykami teoretycznymi.



  1. Wykaz przyrządów pomiarowych

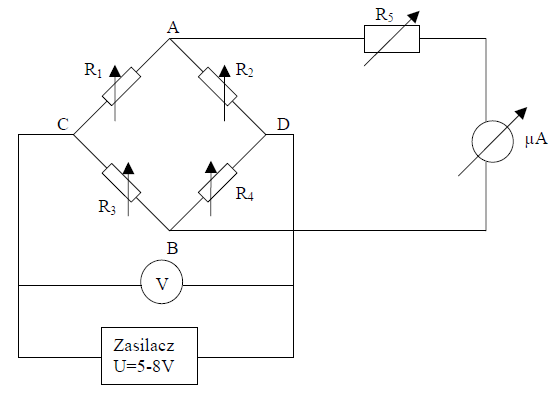

  1. Schematy pomiarowe



4. Tabele

a) tabela zawierająca wartości zmierzone

R1=1500Ω

R2=500Ω

R3=150Ω

R4=50Ω

R2=1500Ω

R3=500Ω

R4=500Ω

R2=3000Ω

R3=1500Ω

R4=3000Ω

R1+ΔR1

I'

I''

I'''

-

Ω

μA

μA

μA

-0,15

1275

-287

-192

-91

-0,14

1290

-264

-178

-84

-0,13

1305

-244

-164

-77

-0,12

1320

-222

-150

-72

-0,11

1335

-201

-136

-64

-0,1

1350

-181

-122

-58

-0,09

1365

-160

-108

-52

-0,08

1380

-146

-96

-46

-0,07

1395

-123

-84

-40

-0,06

1410

-104

-72

-34

-0,05

1425

-86

-58

-28

-0,04

1440

-68

-46

-22

-0,03

1455

-50

-34

-16

-0,02

1470

-32

-22

-10

-0,01

1485

-16

-11

-4

0

1500

0

0

0

0,01

1515

16

11

4

0,02

1530

32

22

10

0,03

1545

48

32

16

0,04

1560

64

44

20

0,05

1575

80

54

26

0,06

1590

94

64

32

0,07

1605

108

76

36

0,08

1620

124

84

40

0,09

1635

138

95

46

0,1

1650

152

104

48

0,11

1665

166

114

56

0,12

1680

180

124

60

0,13

1695

192

128

65

0,14

1710

206

142

70

0,15

1725

220

152

75

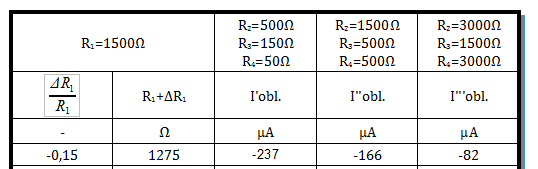

b) tabela zawierająca wartości obliczone


R1=1500Ω

R2=500Ω

R3=150Ω

R4=50Ω

R2=1500Ω

R3=500Ω

R4=500Ω

R2=3000Ω

R3=1500Ω

R4=3000Ω

R1+ΔR1

I'obl.

I''obl.

I'''obl.

-

Ω

μA

μA

μA

-0,15

1275

-237

-166

-82

-0,14

1290

-221

-155

-76

-0,13

1305

0

-144

-71

-0,12

1320

0

-133

-65

-0,11

1335

-174

-122

-60

-0,1

1350

-158

-111

-55

-0,09

1365

-142

-100

-49

-0,08

1380

-126

-89

-44

-0,07

1395

-111

-78

-38

-0,06

1410

-95

-67

-33

-0,05

1425

-79

-55

-27

-0,04

1440

-63

-44

-22

-0,03

1455

-47

-33

-16

-0,02

1470

-32

-22

-11

-0,01

1485

-16

-11

-5

0

1500

0

0

0

0,01

1515

16

11

5

0,02

1530

32

22

11

0,03

1545

47

33

16

0,04

1560

63

44

22

0,05

1575

79

55

27

0,06

1590

95

67

33

0,07

1605

111

78

38

0,08

1620

126

89

44

0,09

1635

142

100

49

0,1

1650

158

111

55

0,11

1665

174

122

60

0,12

1680

190

133

65

0,13

1695

205

144

71

0,14

1710

221

155

76

0,15

1725

237

166

82


5. Przykładowe obliczenia

V
maxA=72mV; ImaxA=300μA; ;
Uz=5,5V


Dla:

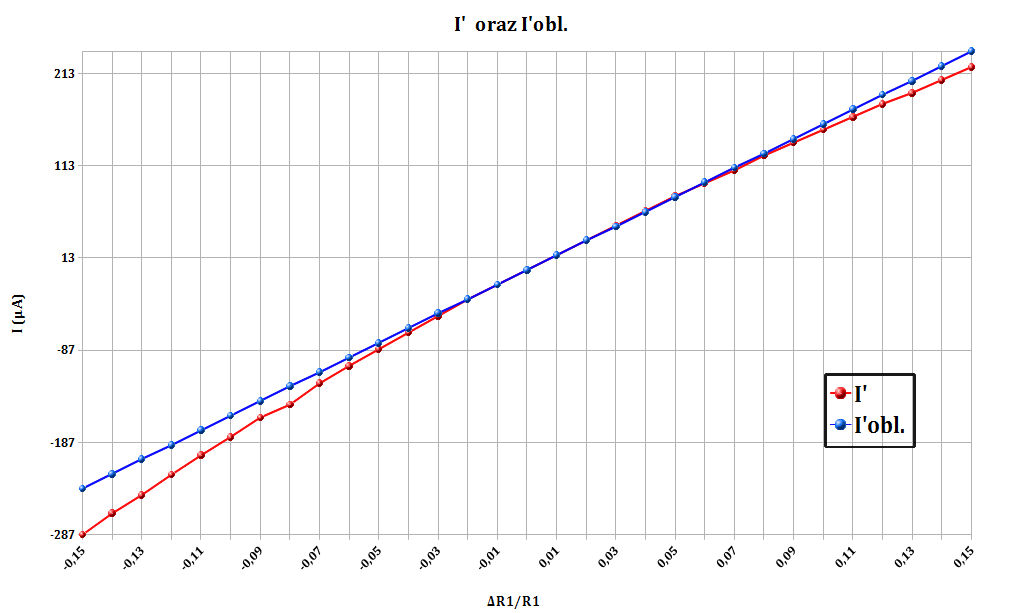

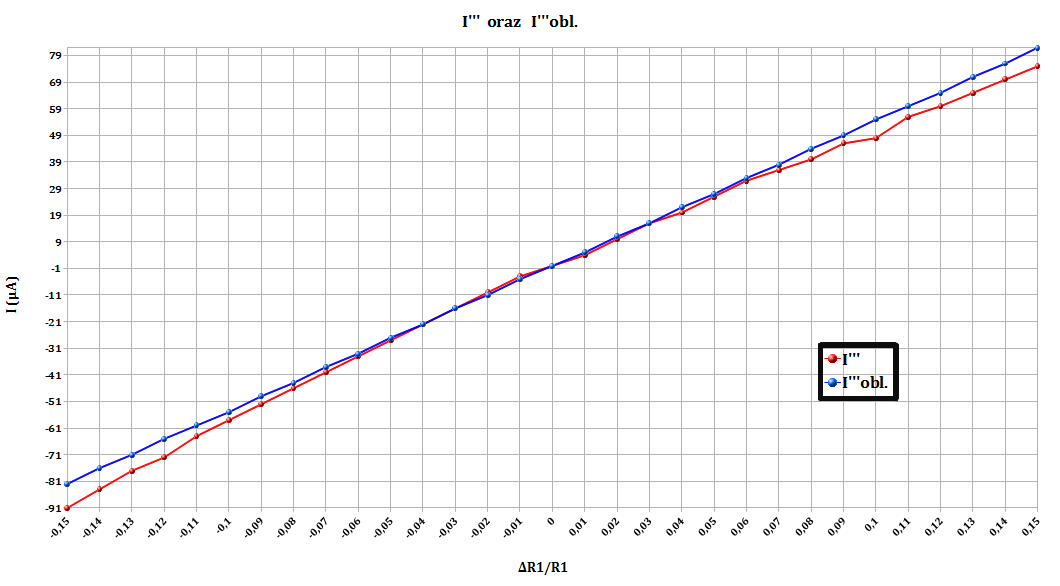

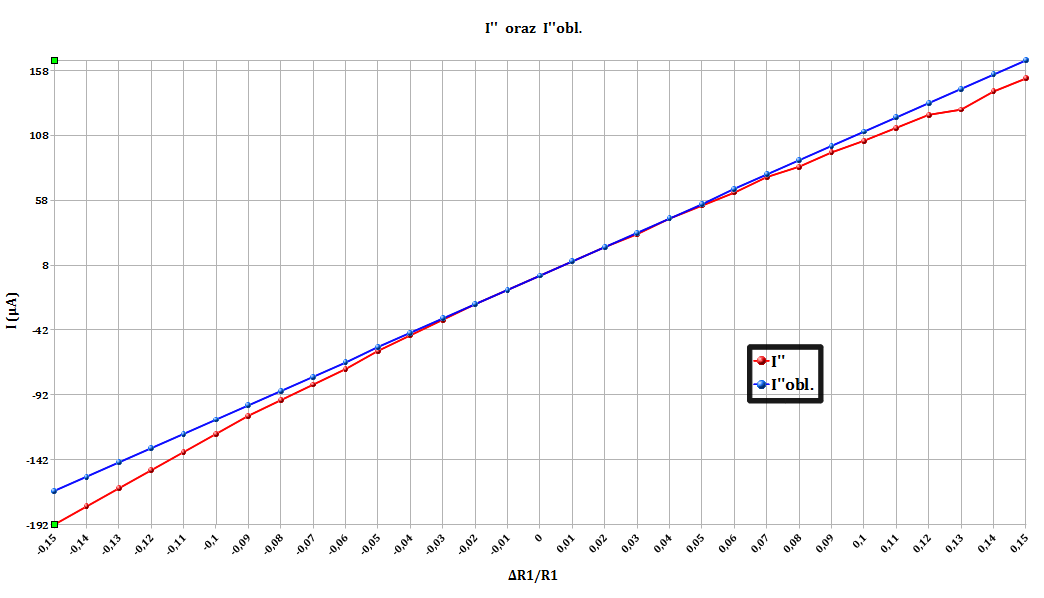

6. Charakterystyki










7. Uwagi i wnioski


Mostek czteroramienny zrównoważony jest układem, w którym pomiędzy zaciskami AB nie istnieje różnica potencjałów(schemat). Jest to cecha charakterystyczna która jest wykorzystywana w mostkach niezrównoważonych. W momencie zrównoważenia prąd pomiędzy(choćby zwartymi) zaciskami nie płynie. Natomiast jeśli rezystancja jednego z oporników zmieni się, wtedy pojawia się natężenie wynikające z niezgodności spadków napięć na poszczególnych parach rezystorów.

Co więcej- według sporządzonych przez nas charakterystyk pomiarowych oraz obliczeń wynika, że natężenie prądu pomiędzy zaciskami AB jest w pewnym zakresie liniową funkcją zmian rezystancji oporników.
Dokonując analizy otrzymanych charakterystyk możemy bezpiecznie przyjąć, że charakterystyka zmierzona tej funkcji przyjmuje zgodne wartości z charakterystyką idealną (obliczoną) jedynie przy około pięcioprocentowej(5%) zmianie rezystancji jednego z oporników w stosunku do jego wartości w stanie zrównoważenia. Nie mniej jednak określając dopuszczalny błąd pomiarowy możemy nasz układ z powodzeniem zastosować do pomiaru różnych wielkości fizycznych (również nieelektrycznych).

Po chwili namysłu od razu na myśl przychodzi prosty układ mostka czteroramiennego niezrównoważonego w którym zamiast jednego(lub więcej) z rezystorów mamy 'wpięte' termistory. Układ taki byłby w stanie 'mierzyć' z pewną dokładnością temperaturę otoczenia (lub zmianę temperatury) wyprowadzając na swoje zaciski AB napięcie proporcjonalne do zmiany temperatury od stanu zrównoważenia, czyli innymi słowy zamieniać wielkość nieelektryczną na elektryczną.

Zespół nr 4 Mostek czteroramienny niezrównoważony str. 7 z 7
