Inżynieria oprogramowania

Projekt

Dawid Marks

Kierunek Informatyka

III rok niestacjonarnych studiów I stopnia

Rok akademicki 2011/2012

prowadzący: dr inż. Krzysztof Bartecki

Temat projektu

Ogród Zoologiczny

Politechnika Opolska 2012

Spis treści

1. Cel projektu	3
2. Opis dziedziny problemu	3
3. Zakres i kontekst przedsięwzięcia	3
3.1. Zakres przedsięwzięcia	3
3.2. Kontekst przedsięwzięcia	4
4. Wymagania funkcjonalne	4
4.1. Hierarchia wymagań funkcjonalnych	7
5. Wymagania niefunkcjonalne	7
6. Narzędzia programistyczne	8
7. Architektura systemu	8
8. Platforma sprzętowa	8
8.1. Serwer	8
8.2. Klient	8
9. Diagramy DFD	9
9.1. Diagram DFD kontekstowy	9
9.2. Diagram DFD I poziomu	9
9.3. Diagramy DFD II poziomu	10
9.4. Diagramy DFD III poziomu	11
9.5. Diagramy DFD IV poziomu	14
10. Macierz CRUD	19
11. Diagram związków encji	20
12. Słownik danych	20
12.1. Magazyny danych	20
12.2. Przepływ danych	21
13. Specyfikacja procesów	23

1. Cel projektu

• łatwy dostęp do ewidencji gatunków, zwierząt, sektorów, wybiegów, pomieszczeń ogrodu zoologicznego,

• łatwy dostęp do wykazu wszystkich pracowników ogrodu zoologicznego,

• łatwość w administracji ogrodu zoologicznego.

2. Opis dziedziny problemu

System ma na celu ułatwienie administracji, szybki dostęp do wykazu ewidencji nabytków, pomieszczeń oraz pracowników ogrodu zoologicznego.

3. Zakres i kontekst przedsięwzięcia

3.1. Zakres przedsięwzięcia

• wykaz gatunków,

• dodawanie gatunków,

• edytowanie danych o gatunkach,

• wyświetlenie danych o gatunku,

• wykaz zwierząt,

• dodawanie zwierząt,

• edytowanie danych o zwierzętach,

• wyświetlenie danych o zwierzęciu,

• wykaz sektorów,

• dodawanie sektorów,

• edytowanie danych o sektorach,

• wyświetlenie danych o sektorze,

• wykaz wybiegów,

• dodawanie wybiegów,

• edytowanie danych o wybiegach,

• wyświetlenie danych o wybiegu,

• wykaz pomieszczeń,

• dodawanie pomieszczeń,

• edytowanie danych o pomieszczeniach,

• wyświetlenie danych o pomieszczeniu,

• wykaz opiekunów,

• wykaz pracowników,

• dodawanie pracowników,

• edytowanie danych o pracownikach,

• wyświetlenie danych o pracowniku.

3.2. Kontekst przedsięwzięcia

Zewnętrznymi systemami, z którymi system będzie współpracował, będą:

• pracownik

• właściciel

4. Wymagania funkcjonalne

System powinien umożliwiać pracownikowi oraz właścicielowi na wgląd do wykazu gatunków. Polegało by to na tym, że pracownik lub właściciel dostaje listę wszystkich dodanych gatunków uszeregowanych alfabetycznie.

System powinien umożliwiać pracownikowi oraz właścicielowi na dodanie nowego gatunku. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz do wypełnienia w którym określa nazwę gatunku.

System powinien umożliwiać pracownikowi oraz właścicielowi na edycję dodanego gatunku. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz wypełniony wcześniej podanymi danymi i dokonuje poprawek.

System powinien umożliwiać pracownikowi oraz właścicielowi na wyświetlenie danych wybranego gatunku. Polegało by to na tym że pracownik lub właściciel dostaje spis wszystkich informacji o gatunku.

System powinien umożliwiać pracownikowi oraz właścicielowi na wgląd do wykazu zwierząt. Polegało by to na tym, że pracownik lub właściciel dostaje listę wszystkich dodanych zwierząt uszeregowanych alfabetycznie.

System powinien umożliwiać pracownikowi oraz właścicielowi na dodanie nowego zwierzęcia. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz do wypełnienia w którym określa nazwę gatunku, nazwę zwierzęcia, miejsce skąd zwierze jest sprowadzone oraz numer wybiegu.

System powinien umożliwiać pracownikowi oraz właścicielowi na edycję dodanego zwierzęcia. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz wypełniony wcześniej podanymi danymi i dokonuje poprawek.

System powinien umożliwiać pracownikowi oraz właścicielowi na wyświetlenie danych wybranego zwierzęcia. Polegało by to na tym że pracownik lub właściciel dostaje spis wszystkich informacji o zwierzęciu.

System powinien umożliwiać pracownikowi oraz właścicielowi na wgląd do wykazu sektorów. Polegało by to na tym, że pracownik lub właściciel dostaje listę wszystkich dodanych sektorów uszeregowanych alfabetycznie.

System powinien umożliwiać pracownikowi oraz właścicielowi na dodanie nowego sektora. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz do wypełnienia w którym określa nazwę nazwę sektora.

System powinien umożliwiać pracownikowi oraz właścicielowi na edycję dodanego sektora. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz wypełniony wcześniej podanymi danymi i dokonuje poprawek.

System powinien umożliwiać pracownikowi oraz właścicielowi na wyświetlenie danych wybranego sektora. Polegało by to na tym że pracownik lub właściciel dostaje spis wszystkich informacji o sektorze.

System powinien umożliwiać pracownikowi oraz właścicielowi na wgląd do wykazu wybiegów. Polegało by to na tym, że pracownik lub właściciel dostaje listę wszystkich dodanych wybiegów uszeregowanych alfabetycznie.

System powinien umożliwiać pracownikowi oraz właścicielowi na dodanie nowego wybiegu. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz do wypełnienia w którym określa nazwę wybiegu oraz sektor.

System powinien umożliwiać pracownikowi oraz właścicielowi na edycję dodanego wybiegu. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz wypełniony wcześniej podanymi danymi i dokonuje poprawek.

System powinien umożliwiać pracownikowi oraz właścicielowi na wyświetlenie danych wybranego wybiegu. Polegało by to na tym że pracownik lub właściciel dostaje spis wszystkich informacji o wybiegu.

System powinien umożliwiać pracownikowi oraz właścicielowi na wgląd do wykazu pomieszczeń. Polegało by to na tym, że pracownik lub właściciel dostaje listę wszystkich dodanych pomieszczeń uszeregowanych alfabetycznie.

System powinien umożliwiać pracownikowi oraz właścicielowi na dodanie nowego pomieszczenia. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz do wypełnienia w którym określa nazwę pomieszczenia, sektor oraz funkcję jaką spełnia.

System powinien umożliwiać pracownikowi oraz właścicielowi na edycję dodanego pomieszczenia. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz wypełniony wcześniej podanymi danymi i dokonuje poprawek.

System powinien umożliwiać pracownikowi oraz właścicielowi na wyświetlenie danych wybranego pomieszczenia. Polegało by to na tym że pracownik lub właściciel dostaje spis wszystkich informacji o pomieszczeniu.

System powinien umożliwiać pracownikowi oraz właścicielowi na wgląd do wykazu opiekunów. Polegało by to na tym, że pracownik lub właściciel dostaje listę wszystkich dodanych opiekunów uszeregowanych alfabetycznie.

System powinien umożliwiać pracownikowi oraz właścicielowi na wgląd do wykazu pracowników. Polegało by to na tym, że pracownik lub właściciel dostaje listę wszystkich dodanych pracowników uszeregowanych alfabetycznie.

System powinien umożliwiać właścicielowi na dodanie nowego pracownika. Polegało by to na tym, że pracownik lub właściciel otrzymuje formularz do wypełnienia w którym określa nazwisko, imię, adres zamieszkania, funkcję, oraz przypadku opiekuna zwierze, w pozostałych przypadkach sektor.

System powinien umożliwiać właścicielowi na edycję dodanego pracownika. Polegało by to na tym, że właściciel otrzymuje formularz wypełniony wcześniej podanymi danymi i dokonuje poprawek.

System powinien umożliwiać właścicielowi na wyświetlenie danych wybranego pracowniku. Polegało by to na tym że właściciel dostaje spis wszystkich informacji o pracowniku.

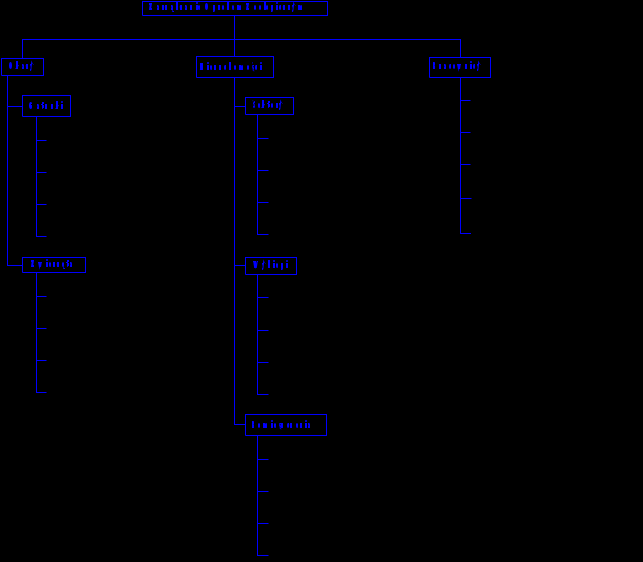

4.1. Hierarchia wymagań funkcjonalnych

5. Wymagania niefunkcjonalne

• musi istnieć możliwość obsługi systemu za pomocą myszki i klawiatury oraz wyłącznie za pomocą klawiatury,

• system automatycznie dodaje do każdego rekordu datę dodania owego rekordu do bazy danych,

• kopia bezpieczeństwa bazy danych powinna być wykonywane w każdą niedzielę o godzinie 00:00:00,

• czas szkolenia użytkowników systemu wynosi 5 godzin.

6. Narzędzia programistyczne

Jako platformę proponuje użyć Eclipse, gdyż pozwala ona na napisanie systemu w języku Java, co będzie pozwalało na uruchomienia aplikacji na każdym systemie operacyjnym który posiada maszynę wirtualną Java, ponadto język Java jest kompatybilny z serwerami baz danych, a sama platforma programistyczna jest darmowa.

7. Architektura systemu

System operacyjny działający w architekturze klient-serwer, z zastosowaniem graficznego systemu operacyjnego opartego na jądrze UNIX, jako serwer bazy danych zaleca się użycie MySQL.

8. Platforma sprzętowa

8.1. Serwer

• procesor Intel Xenon Quadcore x3430 (4x2,4GHz),

• przestrzeń dyskowa 250GB,

• pamięć RAM 4GB,

• monitor LCD o przekątnej 15 cali,

• klawiatura,

• mysz.

Serwer powinien działać szybko aby obsłużyć kilka klientów, przestrzeń dyskowa powinna być duża gdyż do system będzie przechowywał wiele informacji.

8.2. Klient

• procesor Intel Core 2 Duo (1,6GHz),

• przestrzeń dyskowa 10 GB,

• pamięć RAM 1GB,

• monitor LCD panoramiczny o przekątnej nie mniejszej niż19 cali,

• klawiatura,

• mysz.

Klient nie musi być aż tak potężny jak serwer, ale powinien posiadać większy monitor aby wyświetlić więcej danych. Przestrzeń dyskowa jest tu wykorzystywana głównie na system operacyjny.

9. Diagramy DFD

9.1. Diagram DFD kontekstowy

Diagram DFD kontekstowy

9.2. Diagram DFD I poziomu

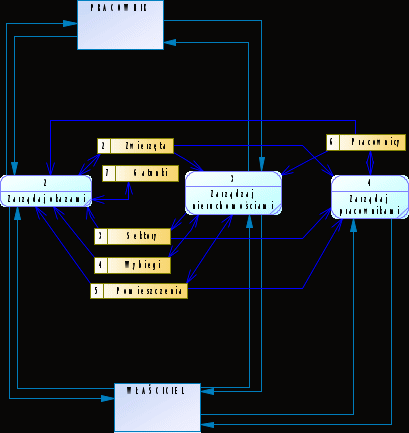

Diagram DFD I poziomu

9.3. Diagramy DFD II poziomu

Zdarzenie 2: Zarządzaj okazami

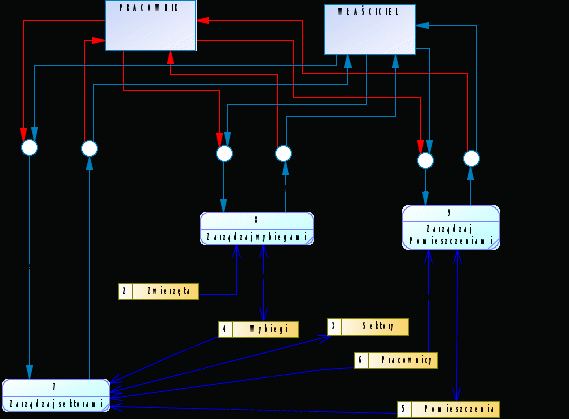

Zdarzenie 3: Zarządzaj nieruchomościami

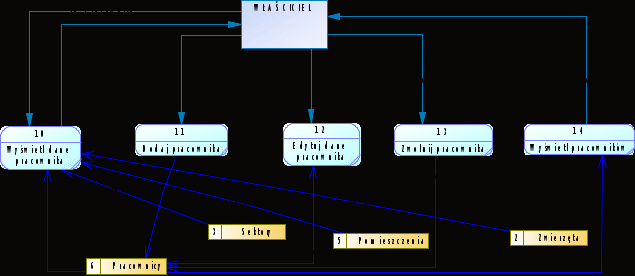

Zdarzenie 4: Zarządzaj pracownikami

9.4. Diagramy DFD III poziomu

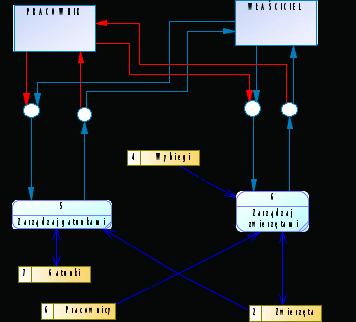

Zdarzenie 5: Zarządzaj gatunkami

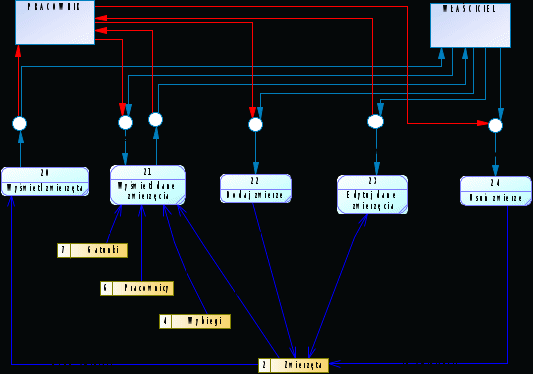

Zdarzenie 6: Zarządzaj zwierzętami

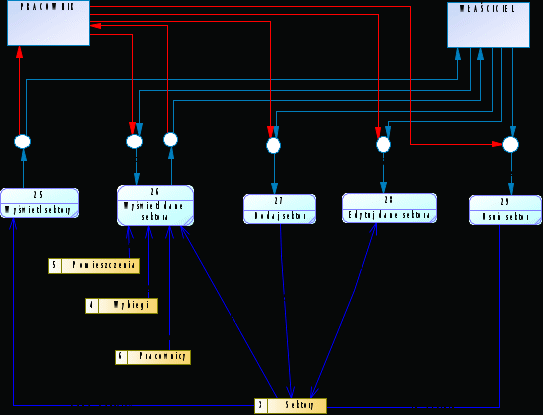

Zdarzenie 7: Zarządzaj sektorami

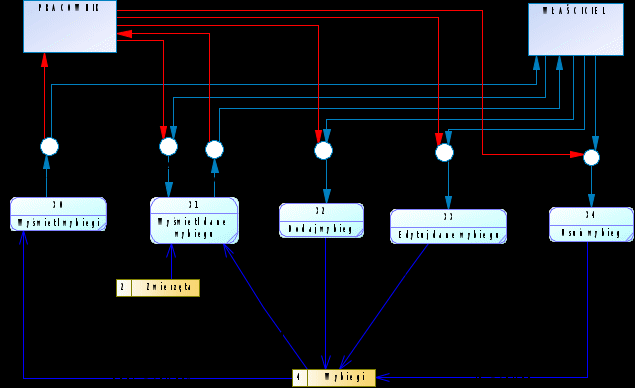

Zdarzenie 8: Zarządzaj wybiegami

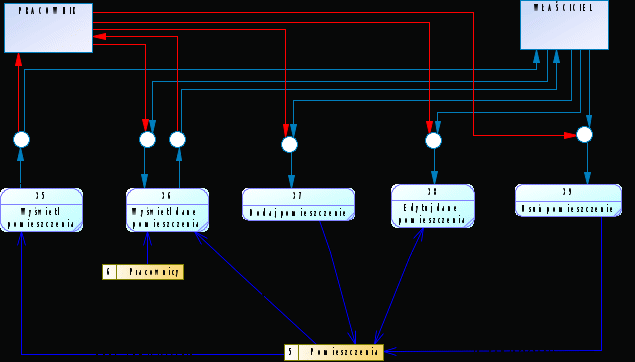

Zdarzenie 9: Zarządzaj pomieszczeniami

4.5. Diagramy DFD IV poziomu

Zdarzenie 11: Dodaj pracownika

Zdarzenie 12: Edytuj dane pracownika

Zdarzenie 17: Dodaj gatunek

Zdarzenie 18: Edytuj dane gatunku

Zdarzenie 22: Dodaj zwierze

Zdarzenie 23: Edytuj dane zwierzęcia

Zdarzenie 27: Dodaj sektor

Zdarzenie 28: Edytuj dane sektora

Zdarzenie 32: Dodaj wybieg

Zdarzenie 33: Edytuj dane wybiegu

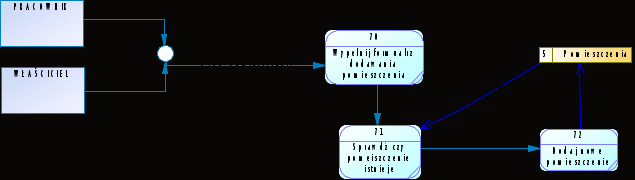

Zdarzenie 37: Dodaj pomieszczenie

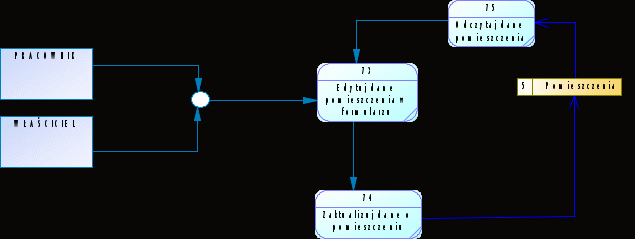

Zdarzenie 38: Edytuj dane pomieszczenia

10. Macierz CRUD

Zdarzenie	Gatunki	Pomieszczenia	Pracownicy	Sektory	Wybiegi	Zwierzęta
10		R	R	R		R
13		D
14		R
15	R
16	R					R
19	D
20						R
21	R	R			R	R
24						D
25				R
26		R	R	R	R
29				D
30					R
31					R	R
34					D
35			R
36		R	R
39			D
41		R
42		C
44		U
50		R
46	R
47	C
49	U
51	R
53						R
54						C
56						U
57						R
59				R
60				C
62				U
63				R
65					R
66					C
68					U
69					R
71			R
72			C
74			U
75			R

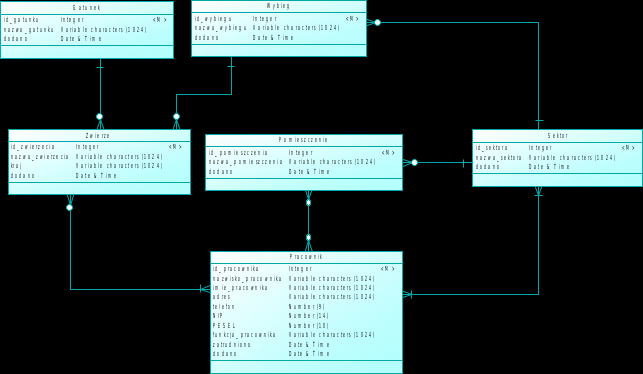

11. Diagram związków encji

12. Słownik danych

Cyfra = [ 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 ]

Litera = [a … z | A … Z ]

Znak = [ % | - | . | : | _ ]

Rok = Cyfra + Cyfra + Cyfra + Cyfra

Miesiąc = [ 1 ... 12 ]

Dzień = [ 0 … 31 ]

Godzina = [ 0 … 23 ]

Minuta = [ 0 … 60 ]

Sekunda = [ 0 … 60 ]

Data = Rok + Znak - + Miesiąc + Znak - + Dzień + Znak _
+ Godzina + Znak : + Minuta + Znak : + Sekunda

12.1. Magazyny danych

Gatunek = @id_gatunku + nazwa_gatunku + dodano

@id_gatunku = {Cyfra}

nazwa_gatunku = {Litera}

dodano = Data

Pracownik = @id_pracownika + nazwisko_pracownika + imie_pracownika + adres + telefon + NIP + PESEL + funkcja_pracownika + zatrudniono + dodano

@id_pracownika = {Cyfra}

nazwisko_pracwonika = {Litera}

imie_pracownika = {Litera}

adres = Ulica + Nr_budynku + ( Nr_lokalu ) + Kod_pocztowy
+ Miejscowość

Ulica = {Litera}

Nr_budynku = {Cyfra} + (Litera)

Nr_lokalu = {Cyfra} + (Litera)

Kod_pocztowy = Cyfra + Cyfra + Znak - + Cyfra + Cyfra + Cyfra

Miejscowość = {Litera}

telefon = 9{Cyfra}

NIP = 10{Cyfra}

PESEL = 10{Cyfra}

funkcja_pracownika = [ sprzatanie | opieka | administracja | ochrona ]

zatrudniono = Data

dodano = Data

Pomieszczenie = @id_pomieszczenia + nazwa_pomieszczenia + dodano

@id_pomieszczenia = {Cyfra}

nazwa_pomieszczenia = {Litera}

dodano = Data

Sektor = @id_sektora + nazwa_sektora + dodano

@id_sektora = {Cyfra}

nazwa_sektora = {Litera}

dodano = Data

Wybieg = @id_wybiegu + nazwa_wybiegu + dodano

@id_wybiegu = {Cyfra}

nazwa_wybiegu = {Litera}

dodano = Data

Zwierze = @id_zwierzecia + nazwa_ zwierzecia + kraj + dodano

@id_zwierzecia = {Cyfra}

nazwa_zwierzecia = {Litera}

kraj = 2{Litera}

dodano = Data

12.2. Przepływy danych

Dane_Gatunku = @id_gatunku + nazwa_gatunku + dodano

Dane_Gatunków = {Dane_Gatunku}

Id_Gatunku = @id_gatunku

Dane_Pracownika = @id_pracownika + nazwisko_pracownika + imie_pracownika
+ adres + telefon + NIP + PESEL + funkcja_pracownika
+ zatrudniono + dodano

Dane_pracowników = {Dane_Pracwonika}

Id_Pracownika = @id_pracwonika

Nip = nip

Dane_Pomieszczenia = @id_pomieszczenia + nazwa_pomieszczenia + dodano

Dane_Pomieszczeń = {Dane_Pomieszczenia}

Id_Pomieszczenia = @id_pomieszczenia

Nazwa_Pomieszczenia = nazwa_pomieszczenia

Dane_Sektora = @id_sektora + nazwa_sektora + dodano

Dane_Sektorów = {Dane_Sektora}

Id_Sektora = @id_sektora

Nazwa_Sektora = nazwa_sektora

Dane_Wybiegu = @id_wybiegu + nazwa_wybiegu + dodano

Dane_wybiegów = {Dane_Wybiegu}

Id_Wybiegu = @id_wybiegu

Nazwa_Wybiegu = nazwa_wybiegu

Dane_Zwierzęcia = @id_zwierzecia + nazwa_ zwierzecia + kraj + dodano

Dane_Zwierząt = {Dane_Zwierzęcia}

Nazwa_Zwierzęcia = nazwa_zwierzecia

13. Specyfikacja procesów

Zdarzenie 13: Zwolnij pracownika

Warunek początkowy 1:

Administrator postanowił zwolnić pracownika o danym Id_Pracwonika i kliknął przycisk Zwolnij Pracownika, a pracownik widnieje w bazie danych.

Warunek końcowy 1:

Dane pracownika o danym Id_pracwonika zostaną usunięte z bzy danych.

Warunek początkowy 2:

Administrator postanowił zwolnić pracownika o danym Id_Pracwonika i kliknął przycisk Zwolnij Pracownika, a pracownik nie widnieje w bazie danych.

Warunek końcowy 2:

Generuje się komunikat o błędzie.

Zdarzenie 20: Wyświetl zwierzęta

Warunek początkowy 1:

Pracownik lub Właściciel kliknął w zakładkę Pokaż listę dodanych zwierząt, gdy
w bazie danych zostało zarejestrowane przynajmniej jedno zwierze.

Warunek końcowy 1:

Pracownik lub Właściciel otrzymuje listę wszystkich dodanych zwierząt.

Warunek początkowy 2:

Pracownik lub Właściciel kliknął w zakładkę Pokaż listę dodanych zwierząt, gdy
w bazie danych nie zostało zarejestrowane żadne zwierze.

Warunek końcowy 2:

Generuje się komunikat o błędzie.

Zdarzenie 26: Wyświetl dane sektora

Warunek początkowy:

Wybrano poprawny Id_Sektora.

Warunek końcowy:

Wyświetlane są wszystkie dane o sektorze odnośnie wybranego Id_Sektora.

Zdarzenie 64: Wypełnij formularz dodawania wybiegu

Warunek początkowy 1:

Podano wszystkie wymagane dane odnośnie wybiegu.

Warunek końcowy 1:

Nastąpi sprawdzenie czy wybieg o podanych danych już istnieje w bazie danych.

Warunek początkowy 2:

Nie podano wszystkich wymaganych danych.

Warunek końcowy 2:

Generuje się komunikat o błędzie.

Zdarzenie 75: Odczytaj dane pomieszczenia

Warunek początkowy 1:

Odczytano z bazy danych danych pomieszczenie o danym Id_Pomieszczenia.

Warunek końcowy 1:

Nastąpi przesłanie odczytanych danych do formularza edycji pomieszczenia.

Warunek początkowy 2:

Nie odczytano z bazy danych danych pomieszczenia o danym Id_Pomieszczenia.

Warunek końcowy 2:

Generuje się komunikat o błędzie.

- 24 -
