I.Zadanie

Celem zadania było zapoznanie się z obsługą mikrokontrolera firmy Siemens, symulowanego poprzez program komputerowy Logo! Soft v2.0. Naszym zadaniem było przedstawienie swoich inicjałów w postaci znaków ASCII, a następnie zamienienie ich na postac binarną i pobranie po 4 najmniej znaczące bity z zapisu binarnego każdej z liter wchodzących w skład inicjału. To była część wspólna dla obu przedstawionych zadań, natomiast poszczególne zadania przedstawiały się w sposób następujacy:

Zad. 1

Do wejścia mikrokontrolera podłączone są dwa przyciski. W momencie wciśniecią pierwszego przycisku zapalic linie odpowiadające położeniu jedynek w zapisie binarnym inicjału (imienia), gdy zostanie naciśnięty drugi przycisk powtórzyc czynnośc dla drugiego inicjału (nazwiska). W przypadku naciśnięcia dwóch przycisków, lub żadnego linie wyjściowe powinny być wygaszone.

Zad. 2

Do wejścia mikrokontrolera podłączone są 4 linie. Jeżeli na liniach pojawi się sygnał odpowiadający położeniu jedynek w zapisie binarnym pierwszego inicjału (imienia) zapalic pierwszą lampkę. Jeżeli pojawi się sygnał odpowiadający położeniu jedynek w zapisie binarnym drugiego inicjału (nazwiska) zapalic drugą lampkę. W pozostałych przypadkach lampki powinny pozostac wygaszone.

II. Metoda wykonania

Na początku zadania należało odnaleźc swoje inicjały w tablicy ASCII. W moim przypadku przedstawiało się to następująco:

L=4Ch S=53h, czyli w zapisie binarnym:

0100 1100b 0101 0011b

Ponieważ dla kombinacji liter 'L' i 'S' rozwiązanie przedstawiałoby się bardzo prosto, postanowiłem zamiast litery 'S' wziąc literę 'K', dla której symbole w tablicy ASCII w postaci heksadecymalnej i binarnej przedstawiały się następująco: K=4Bh 0100 1011b

Ad. 1

Przy rozwiązaniu zadania należało posłużyc się tablicą prawdy, a następnie przekszatłcic ją do wyrażenia logicznego, z pomocą, którego należało zaprojektowac układ logiczny. Tablica prawdy przedstawia się następująco:

I1	I2	Q1	Q2	Q3	Q4
1	1	0	0	0	0
1	0	1	1	0	0
0	1	1	0	1	1
0	0	0	0	0	0

Czyli dla poszczególnych wyjśc wyrażenia logiczne przedstawiały się następująco:

W związku z powyższymi zależnościami, schemat układu przedstwiałby się następująco:

A tak wyglądałby układ po przełączeniu odpowiednio pierwszego i drugiego przycisku

Ad.2.

W tym zadaniu, podobnie jak w poprzednim należało posłużyc się tablicą prawdy, następnie przekształcic ją do wyrażenia logicznego, na podstawie którego należało zaprojektowac schemat układu. Zadanie te różni się od poprzedniego tym, że mamy tutaj 4 linie wejściowe i 2 wyjściowe.

Tablica prawdy:

I1	I2	I3	I4	Q1	Q2
1	1	0	0	1	0
1	0	1	1	0	1

Rozpatrujemy tylko wyrażenie dla których lampki powinny zostac zapalone, czyli interesują nas tylko te przypadki, w których na liniach wejściowych pojawią się kombinacje odpowiadające inicjałom. W związku z tym w tabelii prawdy nie trzeba rozpatrywac pozostałych możliwości i dlatego składa się ona tylko z 2 wierszy.

Zgodnie z tablicą prawdy wyrażenia logiczne dla poszczególnych wyjśc będą prezentowały się następująco:

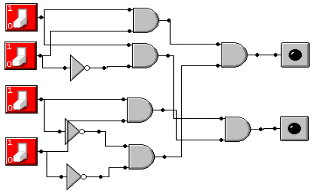

W związku z powyższymi wyrażeniami schemat poszukiwanego układu będzie przedstawiał się następująco:

Natomiast dla zapalonych linii odpowiadających inicjałom, odpowiednio 'L' i 'K' układ będzie wyglądał następująco:

III. Wnioski

W związku z informacjami przedstawionymi powyżej mogę stwierdzic, że przeprowadzone cwiczenie w moim wykonaniu zakończyło się sukcesem, gdyż zostały zrealizowane wszystkie polecenia zawarte w treści zadań. Zauważyłem również, że dzięki cwiczeniu utrwaliłem sobie podstawowe informacje związane z projektowaniem schematów układów logicznych. Poza tym po tych cwieczeniach jestem zaznajomiony z podstawową obsługą mikrokontrolera firmy Siemens, jak również oprogramowania umożliwającego jego współpracę z komputerem.

Schematy logiczne, których użyłem w sprawozdaniu zostały zamodelowane za pomocą oprogramowania Multimedia Logic v1.4 firmy Softronics. Do sprawozdania dołączone są pliki eksportowane z programu LOGO! Soft v2.0 firmy Siemens, zawierające schemat powyższych układów, które zostały przygotowane w trakcie wykonywania cwiczenia laboratoryjnego.
