sprawozdanie tensometria

Musiał Wojciech


Grupa: 31

Kierunek: Mechatronika

Wydział: IMiR

Data ćwiczenia: 2.12.2009





SPRAWOZDANIE Z TENSOMETRII








































CZĘŚĆ T3


Temat ćwiczenia: transformacja stanu naprężenia do odpowiadającego stanu składowych sił wewnętrznych.


Cel ćwiczenia: celem ćwiczenia jest pomiar naprężeń w obciążonej kratownicy płaskiej za pomocą mostka tensometrycznego i obliczenie sił wewnętrznych.


Schemat pomiaru: rozciąganiu poddawana jest kratownica wykonana ze stalowych kątowników skręcanych śrubami. Badane będą przekroje prętów rozciąganych 1 i 2 oraz ściskanych 3 i 4. W przekroju 1 badany będzie stan naprężenia, w przekroju 2 umieszczony jest czujnik kompensacyjny.

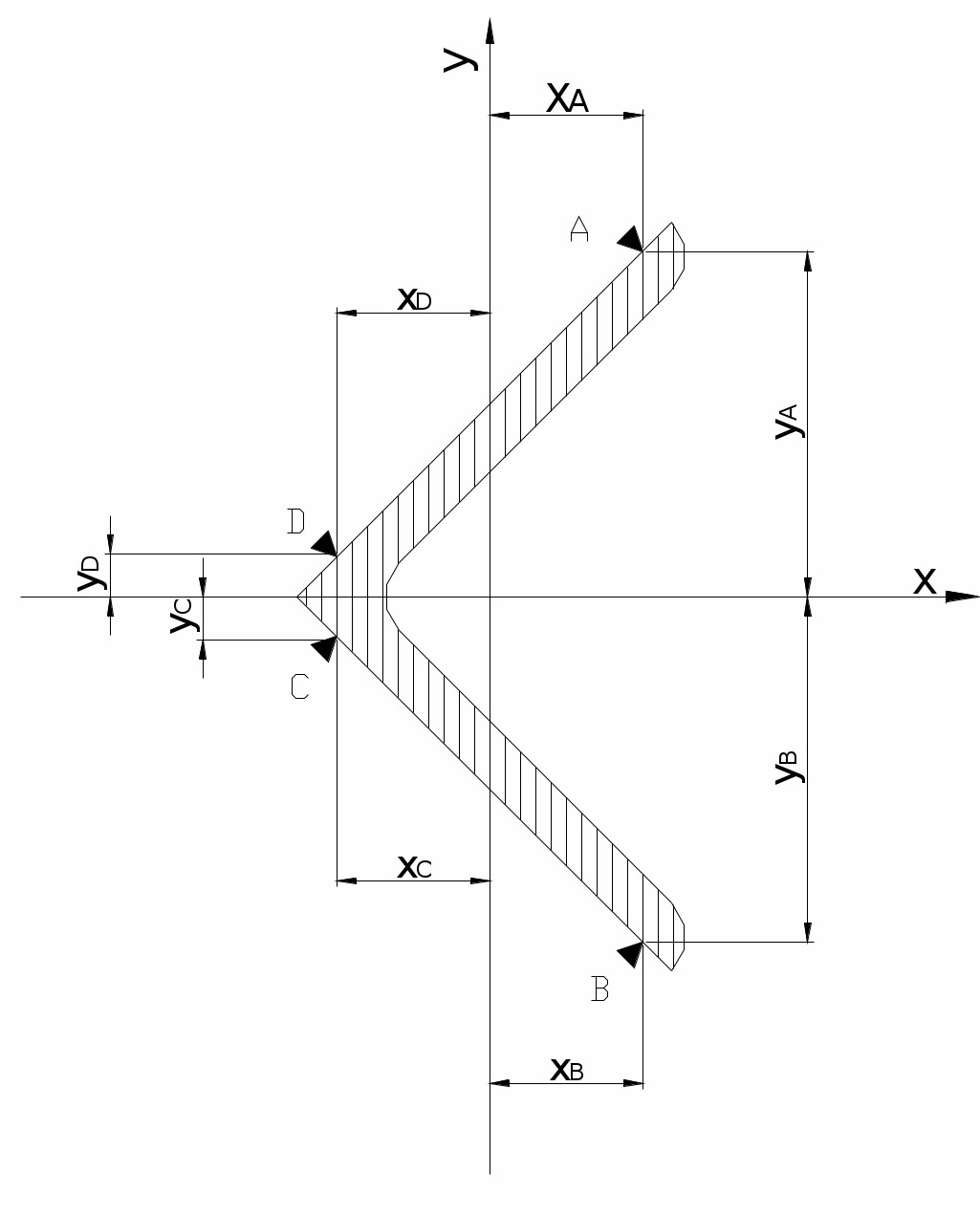

    Przekrój prętów kratownicy.



Pomiary: Po przeprowadzeniu pomiaru naprężeń w punktach A, B, C i ich transformacji, możemy wyznaczyć składowe sił wewnętrznych w przekroju. Rozwiązanie uzyskujemy rozwiązując następujący układ równań:



εA, εB, εC – wartości odpowiednich odkształceń w punktach A,B,C.

σA σB σC – wartości odpowiednich naprężeń w punktach A,B,C

Ixg, Iyg – główne centralne momenty bezwładności

A – pole przekroju pręta.

Emoduł Younga.

xA, xB, xC, yA, yB, yCwspółrzędne punktów naklejenia tensometrów naprężno-oporowych
w odniesieniu do głównych centralnych osi bezwładności.

Z rozwiązania układu powyższych równań otrzymujemy wzory:





Wyniki pomiarów:



Miejsce

pomiaru

Lp

x [cm]

y [cm]

σ [MPa]

Siła [kN]

Mx [kNm]

My [kNm]

Mw [kNm]

1

1

0,310

1,340

-16,12

2,02

-2,32

-0,68

2,41

2

-0,610

-0,420

34,18

1,47

-1,64

-1,01

1,93

3

0,310

-1,340

31,65

2,23

-2,32

-0,83

2,46

4

-0,610

0,420

23,55

2,78

-1,64

-0,51

1,72

2

1

0,310

1,340

-16,79

2,01

-2,22

-0,85

2,38

2

-0,610

-0,420

36,92

4,88

-5,71

0,85

5,78

3

0,310

-1,340

28,96

0,92

-2,22

-0,04

2,22

4

-0,610

0,420

25,99

-1,95

-5,71

-1,74

5,97



Wartości średnie dla 1 pomiaru:

Nośr = 2,13 [kN]

Mxśr = -1,98 [kNm]

Myśr = -0,76 [kNm]

Mw = 2,13 [kNm]



Wartości średnie dla 2 pomiaru:

Nośr = 1,47 [kN]

Mxśr = -3,97 [kNm]

Myśr = -0,45 [kNm]

Mw = 4,09 [kNm]



Wnioski:

Według założeń model kratownicy posiada węzły jako przeguby pozbawione tarcia, a siły zewnętrzne działające na kratownice są przyłożone w węzłach jako siły skupione.

Przy takich założeniach w prętach kratownicy powinny powstać tylko siły ściskające lub rozciągające, które wywoływały by naprężenia normalne równomiernie rozłożone na całej długości pręta.

W rzeczywistości dzieje się jednak inaczej. Pod działaniem obciążenia zewnętrznego kratownica odkształca się co powoduje przemieszczenie i obrót węzłów.





























































CZĘŚĆ T4


Temat: Wyznaczenie wartości i kierunków naprężeń głównych.



Cel ćwiczenia: Celem ćwiczenia jest zapoznanie się ze sposobami pomiarów przy zastosowaniu tensometrów naprężno - oporowych, oraz wyznaczenie płaskiego stanu naprężenia, przy nieznanych kierunkach naprężeń głównych.



Schemat układu pomiarowego: Układem pomiarowym jest tarcza z naklejoną rozetą 0/45/90. Tarcza jest obrócona o nieznany kąt i ściskana siłą P



Wyniki pomiarów:


Kąt [˚]

Mo []

Mp [ ]

M []

ε

2,72

2,76

0,04

4,102*10-5

45˚

2,75

2,69

-0,06

-6,153*10-5

90˚

2,70

2,56

-0,14

-1,435*10-4








Dane:








P=20 [kN]

k= 1,95

E= 2,1*105 [MPa]

= 0,3



































Obliczenia:







      1. Wydłużenie jednostkowe:

ε0 = 4,10 * 10-5

ε45 = -6,15 * 10-5

ε90 = -14,36 * 10-5













        1. Kierunki i wartości naprężeń głównych:





                      σmax = σ1 = 3,16 [MPa]











σmin = σ2 = -26,84 [MPa]



















τmax = 15 [MPa]


























α = 35,8˚















      1. Naprężenia na kierunkach dowolnych:








            σx = -7,09
            [MPa]





            σy = -16,59 [MPa]









τ
xy = 14,23
[MPa]
















Ostateczne wyniki:

ε0

ε45

ε90

σ1

σ2

σx

σy

τmax

τxy

α

*10-5

*10-5

*10-5

[MPa]

[MPa]

[MPa]

[MPa]

[MPa]

[MPa]

[˚]

4,1

-6,15

-14,36

3,16

-26,84

-7,09

-16,59

15

14,23

35,8





Wnioski:

Stosując tensometryczną metodę pomiarów możemy używając odpowiednich wzorów obliczyć kierunki oraz wartości naprężeń głównych, odkształcenia jednostkowe oraz inne wielkości związane z odkształceniami względnymi.
