POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTRYCZNY

LABORATORIUM MIERNICTWA

PRZEMYSŁOWEGO

Ćwiczenie nr 1

Temat: Badanie właściwości tensometrów oporowych i ich układów pomiarowych

Skład grupy: Data wykonania ćwiczenia:

1.Szyszkiewicz Andrzej 98-03-9

2.Ostapiuk Dariusz

1.Równoważenie mostka

2.Pomiar stałej tensometru

2.1 metoda mostka zrównoważonego

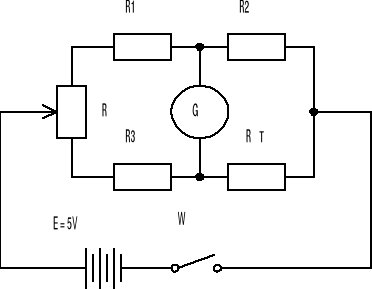

schemat pomiarowy

tabela pomiarowa

f	R3	Rt	ΔRt	ΔRt/Rt	ε	k
mm	Ω	Ω	Ω	---	---	----
0,09	2503,3	25033	1	3,99E-05	0,000018	2,219293		Tensometr górny
0,18	2503,4	25034	2	7,99E-05	0,000036	2,219204
0,275	2503,5	25035	3	1,20E-04	0,000055	2,178768
0,36	2503,6	25036	4	1,60E-04	0,000072	2,219027
0,45	2503,7	25037	5	2,00E-04	0,00009	2,218938
0,53	2503,9	25039	7	2,80E-04	0,000106	2,637395
0,62	2504,1	25041	9	3,59E-04	0,000124	2,898472
0,7	2504,2	25042	10	3,99E-04	0,00014	2,852351
0,08	2503,1	25031	1	4,00E-05	0,000016	2,496904		Tensometr dolny
0,16	2503	25030	2	7,99E-05	0,000032	2,497004
0,25	2502,9	25029	3	1,20E-04	0,000050	2,397219
0,325	2502,8	25028	4	1,60E-04	0,000065	2,458785
0,415	2502,7	25027	5	2,00E-04	0,000083	2,407039
0,5	2502,5	25025	7	2,80E-04	0,000100	2,797203
0,58	2502,4	25024	8	3,20E-04	0,000116	2,755975
0,66	2502,3	25023	9	3,60E-04	0,000132	2,724766

Przykładowe obliczenia

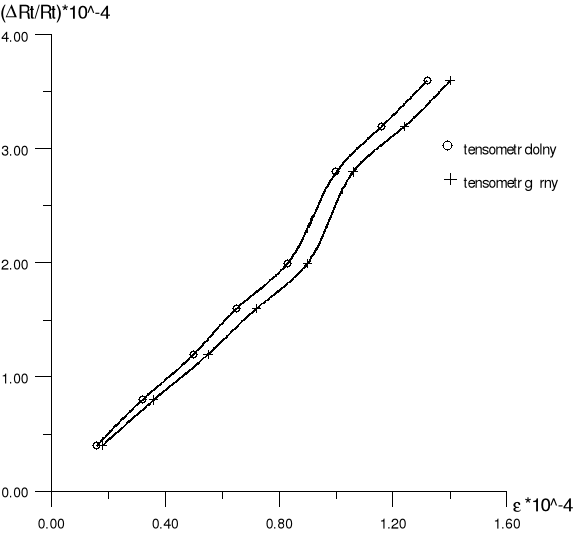

Charakterystyka (ΔRt/Rt)=f(ε)

2.1 metoda przemysłowego mostka niezrównoważonego

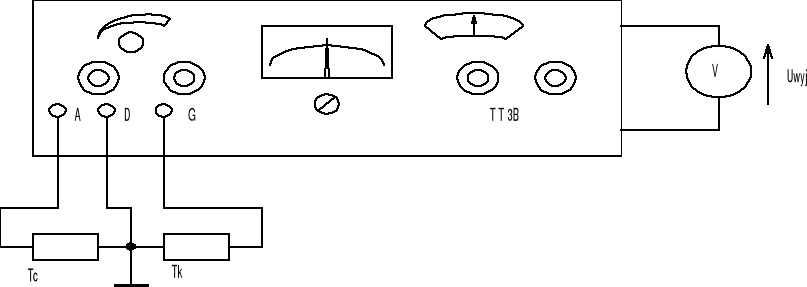

schemat pomiarowy

tabela pomiarowa

Lp	α	f	ε	k	krz	δk	Tensometr górny
		Dz	mm	---	----	----		%
1	1,5	0,08	0,000016	2,219293	2,8125	21,0918
2	3	0,16	0,000032	2,219204	2,8125	21,09497
3	5	0,25	0,00005	2,178768	3	27,3744
4	6	0,335	0,000067	2,219027	2,6865672	17,40288
5	8	0,42	0,000084	2,218938	2,8571429	22,33717
6	10	0,5	0,0001	2,637395	3	12,08683
7	12	0,58	0,000116	2,898472	3,1034483	6,604791
8	14	0,66	0,000132	2,852351	3,1818182	10,35468
1	2	0,08	0,000016	2,496904	3,75	33,4159		Tensometr dolny
2	4	0,16	0,000032	2,497004	3,75	33,41324
3	6	0,25	0,00005	2,397219	3,6	33,41058
4	8	0,335	0,000067	2,458785	3,5820896	31,35893
5	10	0,42	0,000084	2,407039	3,5714286	32,60291
6	12	0,5	0,0001	2,797203	3,6	22,29992
7	13,5	0,58	0,000116	2,755975	3,4913793	21,06343
8	15,8	0,66	0,000132	2,724766	3,5909091	24,12044

Przykładowe obliczenia

3.Wnioski i spostrzeżenia

Jak wynika z pomiarów i obliczeń występują pewne rozbieżności między stałą wyznaczoną w podpunkcie 2.1 i 2.2 Różnice te powstały ze względu na kłopoty ze skalowaniem mostka przemysłowego jak i z różnymi wartościami strzałki ugięcia (aby ten błąd wyeliminować powinniśmy jednocześnie dokonywać pomiarów mostkiem zrównoważonym i przemysłowym )

Jak wynika z charakterystyce (ΔRt/Rt)=f(ε) stała tensometru(k) jest na ogół stała w całym zakresie jednak po przekroczeniu f =0,5mm występuje jej niewielki wzrost ,spowodowane to jest trudnością z dokładnym skalowaniem mostka równoważonego (problemy z dokładnym ustawieniem R3 .

---
